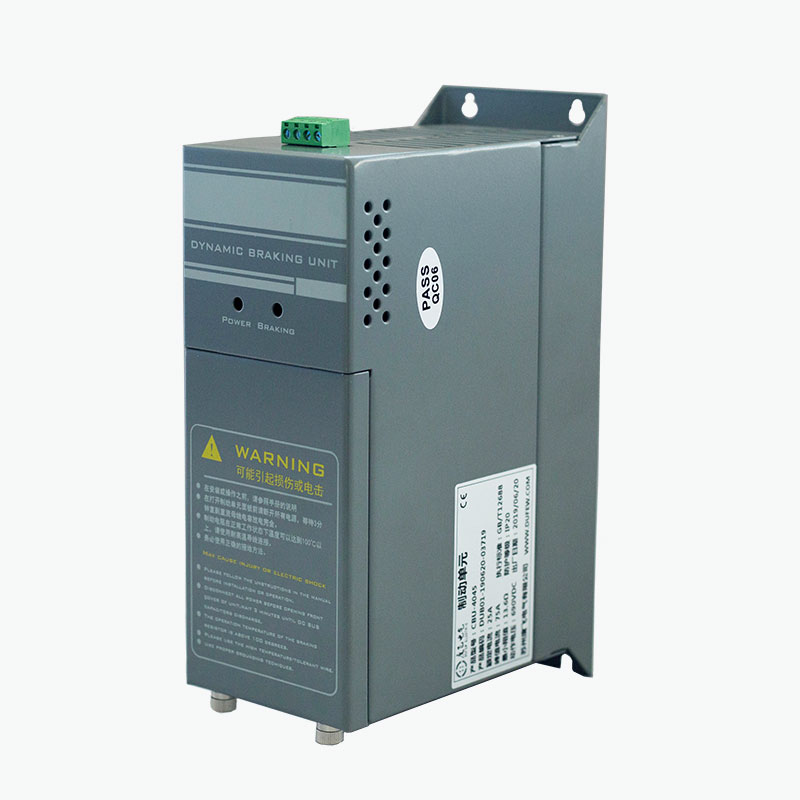

Stabdžių smulkintuvas

Stabdžių smulkintuvas yra dinaminės stabdžių sistemos perjungiamasis komponentas. Ji savaime neišsklaido regeneracinės energijos; vietoj to jis valdo ryšį tarp nuolatinės srovės magistralės ir stabdymo rezistoriaus.

Variklio lėtėjimo metu variklis gali laikinai veikti kaip generatorius. Gauta regeneracinė energija grįžta į nuolatinės srovės magistralę ir padidina magistralės įtampą. Kai įtampa pasiekia smulkintuvo veikimo slenkstį, IGBT perjungimo grandinė veda ir nukreipia energiją į stabdymo rezistorių.

Kai nuolatinės srovės magistralės įtampa nukrenta žemiau atleidimo slenksčio, smulkintuvas išsijungia.

Šis veikimo ciklas leidžia stabdymo rezistoriui sugerti regeneracinę energiją ir padeda išvengti per didelės nuolatinės srovės magistralės įtampos lėtėjimo ar kapitalinio remonto metu.

Pagrindinės funkcijos

- Valdo regeneracinės energijos išleidimą per stabdymo rezistorių

- Apriboja nuolatinės srovės magistralės įtampos kilimą dinaminio stabdymo metu

- Užtikrina greitą perjungimą regeneracinėmis sąlygomis

- Palaiko išorinį stabdymą pavaroms, kurioms reikalinga didesnė stabdymo galia

- Apsaugo smulkintuvą ir stabdžių grandinę

- Leidžia lygiagrečiai sujungti kelis įrenginius, kad būtų didesni stabdymo reikalavimai

Faktinės stabdymo savybės priklauso nuo pavaros sistemos, variklio inercijos, apkrovos charakteristikų, stabdymo rezistoriaus, stabdymo dažnio ir reikalingo lėtėjimo laiko.

Veikimo principas

CBU serija naudoja IGBT pagrįstą perjungimo grandinę, prijungtą prie kintamo dažnio pavaros nuolatinės srovės magistralės.

Veikimo seka yra tokia:

Variklio lėtėjimas → Regeneracinė energija → Nuolatinės srovės magistralės įtampos padidėjimas → Smulkintuvas įsijungia → Energija teka į stabdymo rezistorių → Energija išsklaidoma kaip šiluma

Smulkintuvas nuolat stebi nuolatinės srovės magistralės įtampą, o ne pasikliauja atskiru išoriniu valdikliu.

Kai magistralės įtampa viršija sukonfigūruotą veikimo slenkstį, IGBT atlieka ir perduoda regeneracinę energiją į rezistorių. Kai įtampa grįžta į atitinkamą diapazoną, perjungimo įtaisas išsijungia.

Šis valdymo metodas ypač naudingas tais atvejais, kai regeneruojama energija yra per didelė arba per dažna pavaros vidinei stabdymo grandinei.

Techniniai parametrai

Pastaba: galutinė stabdymo įtampa, modelis ir elektrinė konfigūracija turi būti patvirtinti pagal pasirinktą gaminį ir pavaros sistemą.

Kontrolė ir apsauga

CBU serijoje integruotos perjungimo ir apsaugos funkcijos, reikalingos išorinei dinaminio stabdymo grandinei.

Nuolatinės srovės magistralės įtampos stebėjimas

Valdymo grandinė nuolat stebi nuolatinės srovės magistralės įtampą. Kai įtampa pasiekia sukonfigūruotą stabdymo slenkstį, IGBT perjungimo grandinė perduoda regeneracinę energiją į stabdymo rezistorių.

Greitas perjungimas

Smulkintuvas reaguoja į nuolatinės srovės magistralės įtampos pokyčius nereikalaujant išorinės valdymo sistemos. Lygiagrečių konfigūracijų atveju nurodytas sinchronizavimo atsakas yra per 1 ms.

Reguliuojama stabdymo įtampa

Galimi skirtingi stabdymo įtampos lygiai 220 V, 380 V ir 690 V pavaros sistemoms. Tinkamą nustatymą lemia pavaros nuolatinės srovės magistralės įtampa ir pasirinktas CBU modelis.

Integruota apsauga

Priklausomai nuo gaminio konfigūracijos, apsaugos funkcijos apima:

- Nuolatinės srovės magistralės apsauga nuo viršįtampio

- Stabdymo grandinės trumpojo jungimo apsauga

- Apsauga nuo perkaitimo

- Ventiliatoriaus gedimų apsauga

- Gedimo relės išėjimas

Apsaugos sąlygos gali išjungti stabdymo išėjimą ir perduoti išorinės valdymo sistemos gedimo signalą.

Šilumos valdymas

CBU serijoje naudojamas priverstinis oro aušinimas, kai reikia didesnio stabdymo dažnio ar galios.

Aušinimo ventiliatorius pradeda veikti esant maždaug 45°C modulio temperatūrai, o nurodytas apsaugos nuo perkaitimo taškas yra maždaug 85°C.

Faktinės šiluminės savybės priklauso nuo:

- Stabdymo galia

- Stabdymo darbo ciklas

- Aplinkos temperatūra

- Kabineto vėdinimas

- Montavimo tarpas

- Veikimo dažnis

Smulkintuvas turi būti įrengtas su pakankama ventiliacija ir laisvu tarpu pagal gaminio montavimo reikalavimus.

Modelio pasirinkimas

Modelio pavyzdys: CBU 4 030

Modelis turi būti parenkamas pagal pavaros įtampą, reikalingą stabdymo galią, stabdymo darbo ciklą, stabdymo rezistorių ir apkrovos charakteristikas.

Pasirinkimo parametrai

Stabdžių smulkintuvo pasirinkimas turėtų būti pagrįstas faktinėmis pavaros sistemos regeneracinėmis sąlygomis, o ne vien variklio galia.

Inžineriniam parinkimui, jei įmanoma, reikia pateikti pavaros modelį, variklio galią, apkrovos tipą, lėtėjimo laiką, stabdymo dažnį ir esamas stabdymo varžos specifikacijas.

Tipinės programos

Smulkintuvas turėtų būti parenkamas pagal faktinę stabdymo energiją ir darbo ciklą, o ne tik variklio galią.

Stabdymo smulkintuvas ir stabdymo rezistorius

Stabdymo smulkintuvas ir stabdymo rezistorius atlieka skirtingas funkcijas ir paprastai naudojami kartu.

Smulkintuvas valdo perjungimo procesą, o rezistorius sugeria energiją. Todėl rezistoriaus varžos vertė, galia ir darbo ciklas turi būti suderinami su smulkintuvu ir pavara.

Lygiagretus veikimas

Keli CBU blokai gali būti prijungti lygiagrečiai, kai reikalinga stabdymo galia viršija vieno bloko našumą. Lygiagrečioje konfigūracijoje naudojama atitinkama valdymo sąsaja, kad būtų galima koordinuoti perjungimo veiksmus tarp prijungtų įrenginių ir paskirstyti stabdymo apkrovą pagal sistemos konstrukciją.

Konfigūruojant kelis įrenginius, reikia atsižvelgti į tokius veiksnius kaip bendra stabdymo galia, nuolatinės srovės magistralės įtampa, kapoklių skaičius, stabdymo rezistoriaus konfigūracija, laidų išdėstymas, stabdymo darbo ciklas ir šiluminės sąlygos. CBU vienetų skaičius ir atitinkamas prijungimo būdas turi būti patvirtintas pagal pasirinktą modelį, sistemos parametrus ir taikymo reikalavimus.

Diegimo svarstymai

Stabdymo smulkintuvas yra prijungtas prie kintamo dažnio pavaros nuolatinės srovės magistralės ir stabdymo rezistoriaus pagal nurodytą elektros laidų schemą.

Prieš pradedant eksploatuoti:

1. Patvirtinkite, kad CBU įtampos klasė atitinka pavaros sistemą.

2. Patikrinkite nuolatinės srovės magistralės poliškumą.

3. Patvirtinkite stabdymo rezistoriaus varžą ir galią.

4. Patikrinkite, ar visi gnybtai tinkamai prijungti ir priveržti.

5. Aplink smulkintuvą pasirūpinkite tinkama ventiliacija.

6. Maitinimo ir valdymo laidus laikykite tinkamai atskirtus.

7. Jei reikia, prijunkite gedimo relės grandinę.

8. Prieš įjungdami sistemą, atlikite elektros patikrinimą.

Montavimą turi atlikti kvalifikuotas elektros personalas pagal gaminio dokumentaciją ir galiojančius elektros reikalavimus.

Gamyba ir kokybės kontrolė

Dufew Electric gamina galios elektronikos komponentus, skirtus pramoninėms pavaroms ir galios valdymo programoms, įskaitant stabdymo rezistorius, stabdymo blokus, reaktorius, filtrus, transformatorius ir susijusius elektrinius komponentus. Gamybos procesas apima pagrindinius etapus nuo gaunamų medžiagų patikrinimo ir komponentų surinkimo iki elektrinio bandymo, apsaugos funkcijų patikros, galutinės patikros ir pakavimo.

Priklausomai nuo gaminio konfigūracijos, kokybės tikrinimas gali apimti elektros jungčių patikrinimą, izoliacijos varžos bandymą, dielektrinio stiprumo bandymą, perjungimo funkcijos patikrinimą, apsaugos funkcijos patikrinimą, aušinimo ventiliatoriaus patikrinimą, gnybtų patikrinimą ir matmenų patikrinimą. Šios procedūros taikomos pagal gaminio dizainą ir taikomus techninius reikalavimus.

Konkrečių gaminių techniniai dokumentai ir bandymų įrašai gali būti pateikti pagal projekto reikalavimus, kad būtų galima įvertinti gaminį, patikrinti kokybę ir integruoti sistemą.

Sertifikatai ir standartai

CBU serija gaminama pagal taikomus GB/T 12668 reikalavimus. Dufew Electric taip pat išlaiko atitinkamus ISO ir CE sertifikatus savo kokybės ir gaminių atitikties sistemoje.

Taikomi sertifikatai ir techniniai dokumentai turi būti patvirtinti pagal konkretų modelį ir užsakymą.

Dufew elektrinės galios elektronikos gamyba

„Dufew Electric“ gamina galios elektronikos komponentus, skirtus pramoninėms pavaroms, galios valdymui ir galios kokybės programoms. Jo produktų asortimentas apima stabdžių, rezistorių, reaktorių, filtrų ir transformatorių sprendimus, įskaitant stabdymo rezistorius, stabdymo skeltuvus, stabdymo blokus, įvesties ir išvesties reaktorius, nuolatinės srovės reaktorius, EMI filtrus, dv/dt filtrus, sinusinių bangų filtrus, harmoninius filtrus, transformatorius ir pramoninius rezistorius.

Projektams, kuriems reikalingi keli elektriniai komponentai, „Dufew Electric“ gali suderinti susijusias gaminio specifikacijas pagal taikomąją programą, elektros charakteristikas, įrengimo sąlygas ir sistemos reikalavimus.

Kodėl verta rinktis „Dufew Electric“.

Taikymas pagrįstas pasirinkimas

Renkantis gaminį atsižvelgiama į nuolatinės srovės magistralės įtampą, stabdymo galią, apkrovos charakteristikas, stabdymo dažnį, rezistorių specifikacijas ir darbo ciklą.

Galios elektronikos gamyba

Dufew Electric gaminių asortimentas apima stabdžių, rezistorių, reaktorių, filtrų ir transformatorių pritaikymus pramoninėms elektros sistemoms.

Projektui būdinga konfigūracija

Elektrinės vertės, stabdymo įtampa, matmenys, aušinimo išdėstymas ir lygiagrečios konfigūracijos gali būti įvertintos pagal projekto reikalavimus.

Gamyba ir bandymai

Gamyba apima komponentų patikrinimą, surinkimo kontrolę, elektrinį bandymą, apsaugos funkcijų patikrą ir galutinę patikrą.

Dažnai užduodami klausimai

1 klausimas: ką veikia stabdžių smulkintuvas?

Jis stebi kintamo dažnio pavaros nuolatinės srovės magistralės įtampą ir perjungia stabdymo grandinę, kai dėl regeneracinės energijos kyla įtampa. Tada regeneracinė energija perduodama į stabdymo rezistorių, kad būtų išsklaidyta.

2 klausimas: kuo skiriasi smulkintuvas ir stabdymo rezistorius?

Smulkintuvas valdo, kada įjungiama ir išjungiama stabdžių grandinė. Rezistorius sugeria perduotą elektros energiją ir paverčia ją šiluma. Abu komponentai veikia kartu dinaminėje stabdžių sistemoje.

3 klausimas: kada reikalingas išorinis stabdžių blokas?

Išorinio įrenginio gali prireikti, kai pavaros įtaisytasis stabdymo pajėgumas negali atlaikyti reikiamos regeneracinės energijos, ypač esant trumpam lėtėjimo laikui, didelės inercijos apkrovoms, dažnai stabdant ar atliekant kapitalinį remontą.

4 klausimas: ar jį galima naudoti su skirtingų markių diskais?

Taip, jei pavaroje yra suderinami nuolatinės srovės magistralės gnybtai ir įtampos charakteristikos. Elektrines specifikacijas reikia patikrinti prieš prijungiant, o ne pasirenkant vien pagal variklio galią.

5 klausimas: ar keli įrenginiai gali veikti lygiagrečiai?

Taip. Keli agregatai gali būti naudojami, kai reikiama stabdymo galia viršija vieno agregato nominalą. Įrenginių skaičius, rezistorių išdėstymas, laidai ir valdymo konfigūracija turėtų būti nustatomi pagal reikiamą stabdymo režimą.

6 klausimas: kaip pasirinkti stabdymo rezistorių?

Atsparumo vertė ir galia turėtų būti nustatyti pagal nuolatinės srovės magistralės įtampą, reikalingą stabdymo galią, stabdymo energiją, stabdymo dažnį ir darbo ciklą. Rezistorius taip pat turi atitikti pavaros ir stabdymo grandinės reikalavimus.

7 klausimas: ar įrenginiui reikalinga programinė įranga?

Paprastai nereikia paleisti programinės įrangos, nes perjungimo operacija yra automatiškai valdoma nuolatinės srovės magistralės įtampa. Prieš pradedant darbą, reikia patikrinti laidus, poliškumą, rezistorių specifikacijas, aušinimą, apsaugines jungtis ir izoliaciją.

8 klausimas: kokios informacijos reikia norint pasirinkti?

Pateikite pavaros modelį, sistemos įtampą, variklio galią, apkrovos tipą, lėtėjimo laiką, stabdymo dažnį, apkrovos charakteristikas, stabdymo rezistoriaus specifikacijas ir montavimo sąlygas. Pagal šiuos parametrus galima nustatyti tinkamą elektros konfigūraciją.

Produktų pasirinkimas ir techninė pagalba

Dufew Electric CBU serijos stabdžių skeltuvai naudojami kintamo dažnio pavarų sistemose, siekiant valdyti regeneracinę energiją lėtėjimo, nuleidimo ir kitomis kapitalinio remonto sąlygomis.

Renkantis reikia atsižvelgti į nuolatinės srovės magistralės įtampą, stabdymo galią, stabdymo rezistoriaus charakteristikas, darbo ciklą, apkrovos sąlygas ir montavimo reikalavimus. Dufew Electric taip pat tiekia stabdžių rezistorius ir susijusius galios elektronikos komponentus pramoninėms pavarų sistemoms.

Norėdami pasirinkti gaminį, klientai gali pateikti pavaros įtampą, variklio galią, apkrovos tipą, lėtėjimo laiką, stabdymo dažnį ir stabdymo rezistoriaus specifikacijas.
