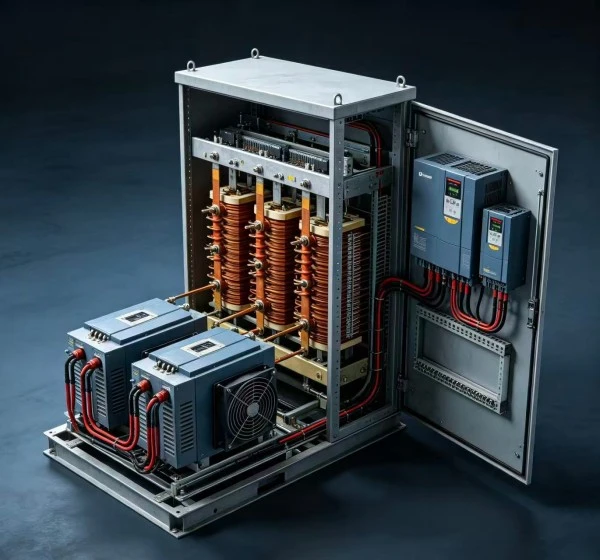

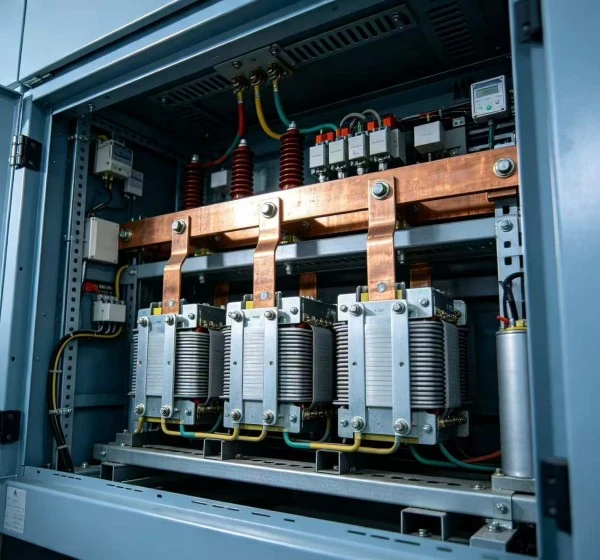

„Dufew Electric Energy Regeneration Unit“ yra aktyviosios energijos atgavimo sistema, skirta kintamo dažnio pavaroms su dažnu arba nuolatiniu regeneraciniu veikimu. Jis paverčia VFD nuolatinės srovės magistralės regeneracinę nuolatinės srovės energiją į kintamosios srovės energiją, sinchronizuotą su komunaliniu tinklu, todėl atgauta energija gali būti grąžinta į elektros tiekimą, o ne išsklaidoma per stabdymo rezistorių. Sistema naudoja IGBT pagrįstą PWM valdymą ir sinusoidinės srovės sekimą, kurio regeneracijos efektyvumas yra didesnis nei 97 %, o srovės THD – mažesnis nei 5 % nurodytomis darbo sąlygomis.
Įprasto veikimo metu VFD tiekia varikliui elektros energiją. Kai variklis sulėtėja, didelės inercijos apkrova sulėtėja arba pakabinama apkrova juda žemyn, mechaninė energija gali tekėti atgal per variklį ir VFD į nuolatinės srovės magistralę.
Ši regeneracinė energija padidina nuolatinės srovės magistralės įtampą.
Yra du įprasti būdai valdyti šią energiją:

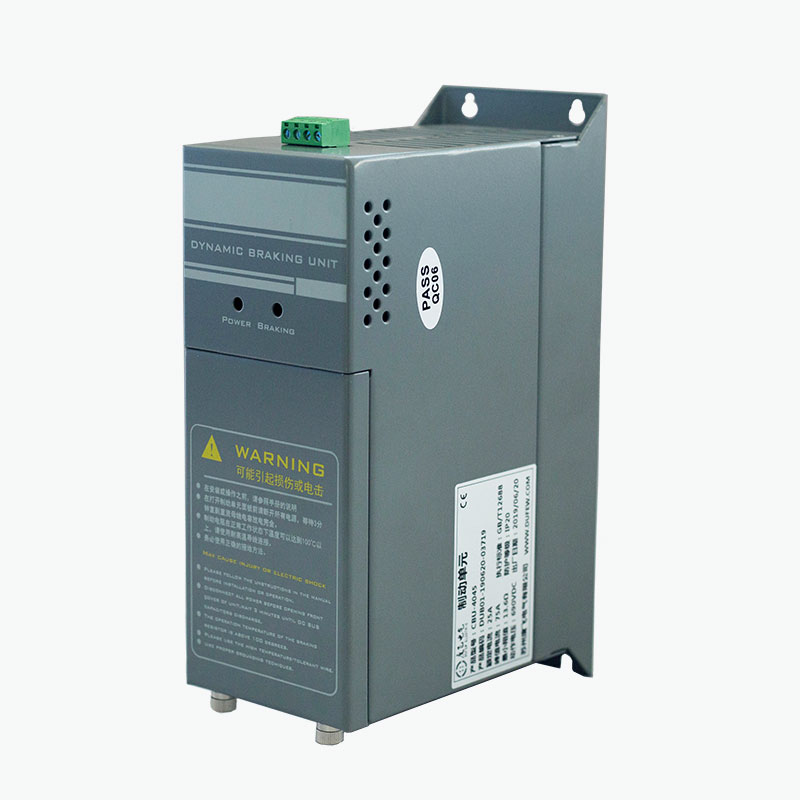

- Dinaminis stabdymas: perduoda energiją į stabdymo rezistorių, kur ji išsklaido šilumos pavidalu.
- Aktyvus regeneravimas: paverčia nuolatinės srovės energiją į sinchronizuotą kintamosios srovės energiją ir grąžina ją į elektros tiekimą.
Pagrindinis energijos kelias yra:
Variklis → VFD → DC magistralė → Regeneravimo blokas → kintamosios srovės tinklas
Ši konfigūracija skirta tais atvejais, kai regeneracinė energija atsiranda dažnai arba gana ilgą laiką ir kur techniškai ar ekonomiškai geriau išgauti energiją, o ne ją išsklaidyti kaip šilumą.
Sistema veikia VFD DC pusėje ir naudoja aktyvųjį keitiklį regeneracinei energijai grąžinti atgal į kintamosios srovės tiekimą.
During regenerative operation:
Mechaninė energija → Variklis → VFD DC magistralė → IGBT PWM keitiklis → kintamosios srovės tinklas
Procesą galima apibendrinti taip:
1. Lėtėjimo arba kapitalinio remonto metu variklis pereina į regeneracinę būseną.
2. Regeneruota elektros energija teka atgal į VFD nuolatinės srovės magistralę.
3. Kaupiantis regeneracinei energijai, nuolatinės srovės magistralės įtampa kyla.
4. Aktyvusis keitiklis nustato veikimo būseną ir pradeda energijos konversiją.
5. IGBT perjungimas paverčia nuolatinės srovės energiją į valdomą kintamosios srovės srovę.
6. Išėjimas sinchronizuojamas su elektros energijos tiekimu iš tinklo pusės.
7. Atgauta energija grąžinama į elektros sistemą, o ne išsklaidoma pirmiausia per stabdymo rezistorių.
Skirtingai nuo įprasto stabdymo smulkintuvo, įrenginyje nenaudojamas rezistorius kaip pagrindinis energijos išsklaidymo kelias.
Tinkamas sprendimas priklauso nuo faktinės regeneracinės energijos ir veikimo ciklo.
| Palyginimas | Aktyvus energijos atkūrimas | Stabdymo modulis + rezistorius |
|---|---|---|
| Energijos valdymas | Grąžina regeneruotą energiją į kintamosios srovės tiekimą | Regeneruotą energiją paverčia šiluma |
| Pagrindinė programa | Dažnas arba ilgalaikis regeneravimas | Trumpas arba pertraukiamas stabdymas |
| Reikalingas rezistorius | Nenaudojamas kaip pirminės energijos kelias | Reikalingas |
| Šiluma, susidaranti stabdant | Mažesnė su rezistorius susijusi šilumos apkrova | Atkuriamoji energija išsklaido šilumos pavidalu |
| Energijos panaudojimas | Atkurta naudoti elektros sistemoje | Neatsigauta |
| Sistemos konfigūracija | Aktyvus keitiklis ir tinklo pusės jungtis | Stabdymo modulis ir rezistorius |
| Pagrindinis pasirinkimo veiksnys | Regeneracinė galia ir veikimo profilis | Stabdymo galia, pasipriešinimas ir darbo ciklas |
| Tipiškas svarstymas | Energijos atgavimas ir stabdymo šilumos sumažinimas | Paprastesnis dinaminis stabdymas pertraukiamiems įvykiams |
Nė vienas sprendimas netinka kiekvienai programai. Trumpam ir nedažnam stabdymui gali pakakti rezistoriumi pagrįstos stabdžių sistemos. Naudojant dažną arba nuolatinį regeneravimą, reikia įvertinti atgaunamą energiją, regeneracinę galią ir veikimo ciklą.
Įrenginys konvertuoja regeneracinę nuolatinės srovės energiją iš VFD nuolatinės srovės magistralės į kintamosios srovės maitinimą ir grąžina atgautą energiją į elektros tiekimą, o ne išsklaido ją per stabdymo rezistorių.
Sistema perduoda atgautą energiją į kintamosios srovės tiekimą pagal tinklo įtampą, dažnį ir fazės sąlygas, užtikrindama kontroliuojamą regeneracinės galios kelią.
Įrenginys reaguoja į nuolatinės srovės magistralės įtampos pokyčius regeneracinio veikimo metu ir valdo energijos atgavimo procesą pagal sukonfigūruotas darbo sąlygas.
Kadangi regeneracinė energija yra atgaunama, o ne pirmiausia išsklaidoma per stabdymo rezistorių, sistema gali sumažinti šilumą, kurią sukuria stabdymas rezistorius, kai regeneracija dažnai arba nuolatinė.
Keli įrenginiai gali būti konfigūruojami lygiagrečiai, kai reikalingas papildomas regeneravimo pajėgumas, o pasirinkti modeliai palaiko lygiagretų veikimą.
Sistema užtikrina apsaugą ir gedimų stebėjimą esant neįprastoms elektros ir šiluminėms sąlygoms, o atitinkamas funkcijas nustato pasirinktas modelis.
Galios konvertavimo etape naudojami IGBT perjungimo įrenginiai ir PWM valdymas, kad regeneracinė nuolatinė energija būtų konvertuojama į valdomą kintamosios srovės srovę, kad būtų galima atkurti energiją.
Inverteris naudoja sinusoidinės srovės sekimą, kad reguliuotų grįžtamojo ryšio srovę. Pateiktoje gaminio specifikacijoje nurodyta, kad esama THD yra mažesnė nei 5 % nurodytomis darbo sąlygomis.
Sistema stebi VFD nuolatinės srovės magistralę ir reaguoja į įtampos pokyčius, susijusius su regeneraciniu veikimu. Tikrasis veikimo slenkstis priklauso nuo sistemos įtampos ir pasirinktos konfigūracijos.
Inverteris naudoja kintamosios srovės maitinimą kaip atskaitos tašką įtampos, dažnio ir fazės sąlygoms. Sistema taip pat palaiko automatinį fazių sekos identifikavimą pagal gaminio konfigūraciją.
Integruotas reaktorius ir filtravimo komponentai padeda valdyti keitiklio perjungimo srovę ir sumažinti aukšto dažnio trukdžius energijos konversijos metu.
Tais atvejais, kai reikia didesnio regeneravimo pajėgumo, palaikomi įrenginiai gali veikti lygiagrečiai su koordinuotu valdymu. Pateiktoje gaminio informacijoje nurodytas ≤1 ms sinchronizavimo atsakas, kai taikomos lygiagrečios konfigūracijos.
Apsaugos funkcijos gali apimti nuolatinės srovės magistralės viršįtampą, kintamosios srovės viršįtampią, trumpąjį jungimą, per didelę temperatūrą, tinklo per mažą įtampą ir su fazėmis susijusius gedimus. Tikslios apsaugos funkcijos turi būti patvirtintos pasirinkto modelio techninėje dokumentacijoje.
| Taikymas | Regeneracinė būklė | Kodėl gali būti svarstomas energijos atgavimas |
|---|---|---|
| Liftai | Pakartotinis pagreitis, lėtėjimas ir apkrovos judėjimas | Dažnas regeneravimas per darbo ciklus |
| Keltuvai ir kranai | Pakabinamų krovinių nuleidimas | Potenciali energija grąžinama į nuolatinės srovės magistralę |
| Minų keltuvai | Pakartotinis kėlimas ir nuleidimas | Gali atsirasti ilgalaikė regeneracinė operacija |
| Centrifugos | Didelės inercijos lėtėjimas | Stabdymo metu išsiskiria sukimosi energija |
| Bandymo stendai | Pakartotinis variklio pagreitis / lėtėjimas | Regeneracinė operacija gali būti atliekama dažnai |
| Staklės | Greitas veleno lėtėjimas | Trumpi stabdymo ciklai gali sukelti regeneraciją |
| Tekstilės mašinos | Pakartotinis greičio keitimas | Per visą ciklą gali atsirasti regeneracinių įvykių |
| Naftos telkinių įranga | Pasikartojantys mechaniniai judesiai | Darbo ciklai gali sukelti pasikartojančią regeneraciją |
| Kitos kapitalinio remonto apkrovos | Apkrova varo variklį ciklo metu | Nuolatinis arba pakartotinis energijos grąžinimas į nuolatinės srovės magistralę |
Pastaba: Tinkamumas naudoti turėtų būti vertinamas pagal faktinę regeneracinę galią ir darbo ciklą, o ne pagal vardinę variklio galią.
Aktyvią regeneravimo sistemą gali būti verta įvertinti, kai:
– Dažnai atliekama regeneracinė operacija.
- Krovinys ilgą laiką išlieka kapitalinio remonto būklės.
- Didelės inercijos apkrova pakartotinai greitinama ir lėtinama.
- Įprastas stabdymo rezistorius generuotų daug šilumos.
- Įrenginys turi ribotą šilumos išsklaidymo pajėgumą.
- Atgauta energija yra reikšminga, palyginti su sistemos veikimo reikalavimais.
- Energijos atgavimas yra projekto energijos valdymo tikslų dalis.
Retkarčiais trumpalaikiam stabdymui įprastinis stabdymo modulis ir rezistorius gali suteikti paprastesnę konfigūraciją.
Toliau pateikta informacija atspindi šiuo metu turimus gaminio duomenis. Galutinės vertės turi būti patvirtintos pagal pasirinktą modelį ir projekto specifikaciją.
| Parametras | Specifikacijos / atrankos pagrindas |
|---|---|
| Konversijos metodas | IGBT pagrindu veikiantis PWM aktyvusis keitiklis |
| Tinklo jungtis | AC komunalinis tiekimas |
| Sistemos įtampa | Galimas pagal pasirinktą konfigūraciją |
| Energijos konvertavimas | Regeneracinė nuolatinė srovė į sinchronizuotą kintamosios srovės energiją |
| Regeneracijos efektyvumas | >97 % nurodytomis eksploatavimo sąlygomis |
| Dabartinis THD | <5 % nurodytomis eksploatavimo sąlygomis |
| Tinklelio sinchronizavimas | Įtampos, dažnio ir fazės sekimas |
| Fazių seka | Automatinis identifikavimas pagal konfigūraciją |
| Filtravimas | Integruotas reaktorius ir triukšmo filtravimas |
| Aušinimas | Pagal pasirinktą modelį |
| Apsauga | Viršįtampa, viršsrovė, trumpasis jungimas, per didelė temperatūra ir taikoma tinklo apsauga |
| Lygiagretus veikimas | Galimas pagal sistemos konfigūraciją |

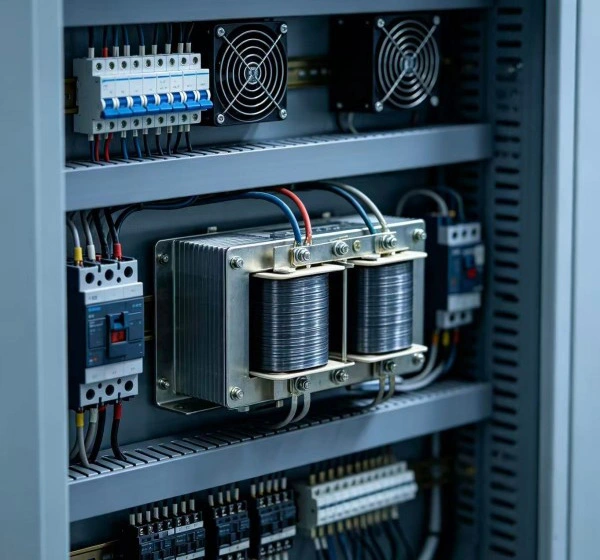

| Montavimas | VFD spinta arba paskirtas elektros gaubtas |
| Taikomas standartas | GB/T 12668, kur taikoma |
Pastaba: turimoje šio gaminio techninėje informacijoje nepateikiama išsami konkretaus modelio vardinės galios lentelė. Todėl prieš pasirenkant regeneravimo pajėgumus, vardinę srovę, tinklo įtampą, aušinimo reikalavimus ir kitus elektrinius parametrus reikia patvirtinti atitinkamame gaminio duomenų lape.
| Parametras | Ką teikti | Kodėl tai svarbu |
|---|---|---|
| VFD modelis | Gamintojas ir pilnas modelio numeris | Patvirtina nuolatinės srovės magistralės konfigūraciją ir elektrinį suderinamumą |
| Sistemos įtampa | 220 V / 380 V / 690 V arba atitinkama įtampa | Nustato reikiamą elektros konfigūraciją |
| Variklio galia | Vardinė variklio galia | Pateikiama pradinė sistemos dydžio nustatymo nuoroda |
| Atkuriamoji galia | Didžiausia ir (arba) nuolatinė regeneracinė galia | Nustato reikalingą atkūrimo pajėgumą |
| Apkrovos tipas | Kėlimas, didelės inercijos, kapitalinis remontas, bandymų stendas ir kt. | Apibrėžia energijos generavimo modelį |
| Lėtėjimo laikas | Reikalingas sustojimo laikas | Padeda nustatyti didžiausią regeneracinę galią |
| Regeneracijos dažnis | Renginiai per valandą, ciklą ar pamainą | Nustato veikimo ir šiluminius reikalavimus |
| Atkūrimo trukmė | Kiekvieno regeneracinio įvykio trukmė | Svarbu nustatant nuolatinio darbo dydį |
| DC magistralės įtampa | Normali ir maksimali darbinė įtampa | Patvirtina suderinamumą su konversijos etapu |
| Tinklelio sąlygos | Įtampos, dažnio ir fazių konfigūracija | Reikalingas tinklelio pusės sinchronizavimui |
| Esama stabdžių sistema | Informacija apie stabdžių bloką / rezistorių | Padeda nustatyti, ar esamą stabdžių grandinę galima pakeisti arba integruoti |
| Montavimo sąlygos | Spintelės erdvė, vėsinimas ir aplinkos temperatūra | Nustato montavimo ir šilumos reikalavimus |
| Lygiagretus reikalavimas | Reikalingas regeneravimo pajėgumas | Nustato, ar reikalingi keli vienetai |
Regeneravimo blokas yra prijungtas tarp VFD nuolatinės srovės magistralės ir kintamosios srovės tinklo pusės regeneravimo grandinės pagal gamintojo laidų schemą.
Prieš montavimą:
1. Patvirtinkite, kad VFD nuolatinės srovės magistralės įtampa yra nurodytame veikimo diapazone.
2. Įsitikinkite, kad kintamosios srovės tinklo įtampa ir dažnis yra suderinami su regeneravimo įrenginiu.
3. Patikrinkite reikiamą regeneravimo galią ir darbo ciklą.
4. Užtikrinkite tinkamą spintelės vėdinimą ir tarpą aplink šilumą generuojančius komponentus.
5. Naudokite tinkamai įvertintus laidus, apsaugos įtaisus ir gnybtus.
6. Patikrinkite įžeminimą ir apsaugines jungtis.
7. Patvirtinkite tinklo pusės prijungimo ir fazių sekos reikalavimus.
8. Prieš įjungdami sistemą, atlikite elektros patikrinimą.
Atliekant modernizavimo projektus, prieš pasirenkant regeneravimo įrenginį reikia peržiūrėti esamą VFD modelį, nuolatinės srovės magistralės konfigūraciją ir stabdžių išdėstymą.

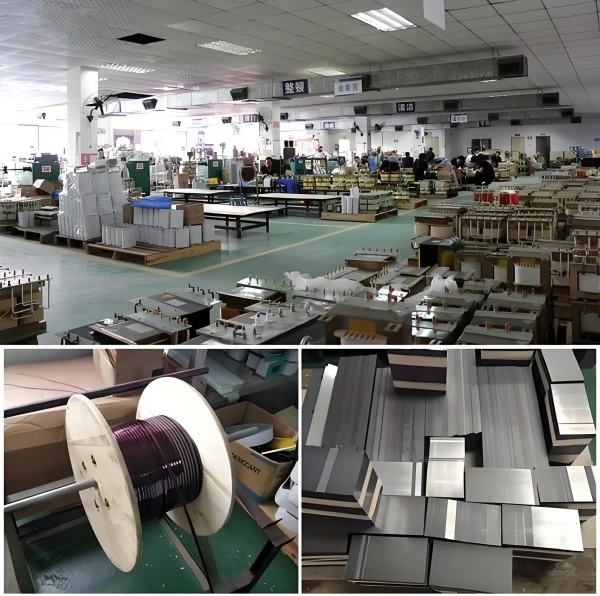

Dufew Electric gamina galios elektronikos komponentus, skirtus pramoninėms pavaroms ir galios valdymo programoms, kurių gamybos ir tikrinimo procedūros apima pagrindinius elektros, funkcinius ir su sauga susijusius reikalavimus.

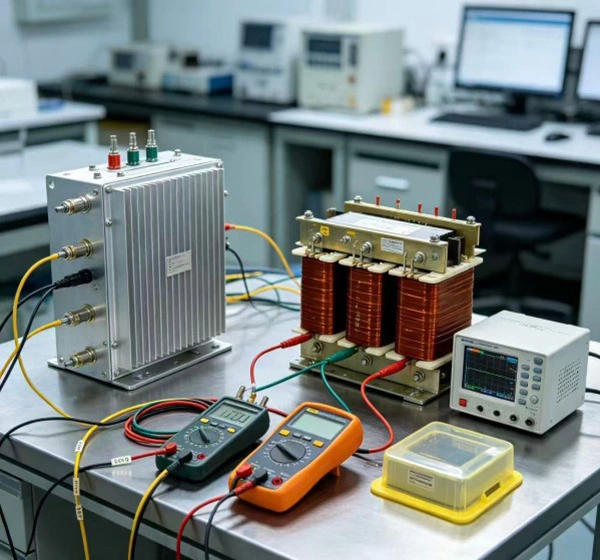

Energijos regeneravimo įrenginiui taikomos procedūros gali apimti IGBT ir galios komponentų patikrinimą, PCB surinkimo patikrinimą, elektros jungčių patikrinimą, izoliacijos bandymą, funkcinį bandymą, apsaugos funkcijos patikrą, temperatūros kontrolės patikrą, tinklo veikimo bandymą ir galutinį gaminio patikrinimą.
Konkretaus modelio bandymų įrašai ir techniniai dokumentai gali būti pateikti pagal projekto reikalavimus, palaikančius produkto įvertinimą, sistemos integravimą ir kokybės patikrinimą.
Pateiktoje gaminio informacijoje nurodyta, kad kai taikoma, atitinka GB/T 12668.

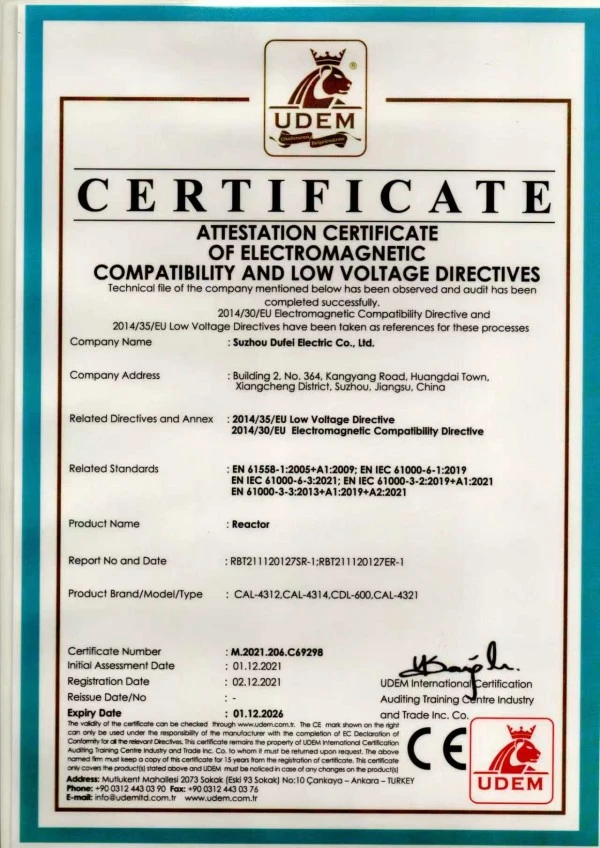

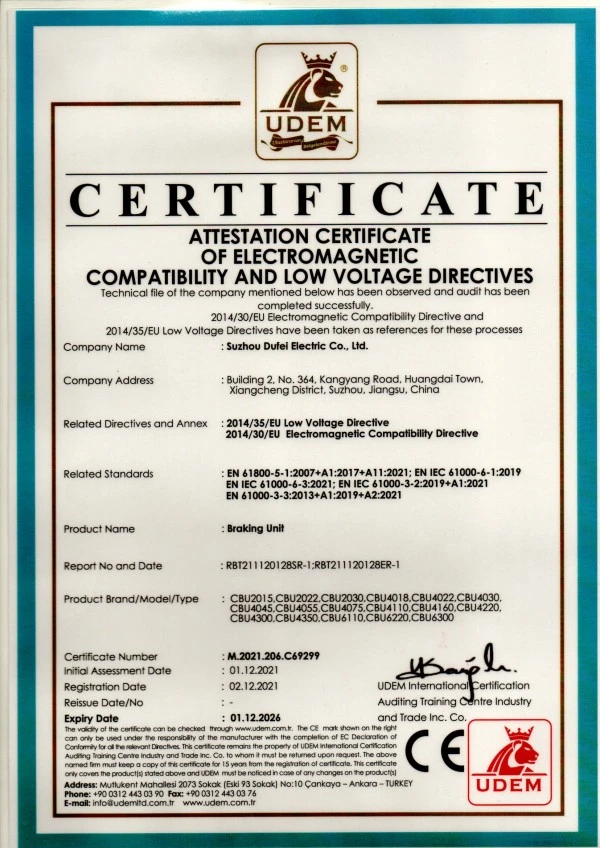

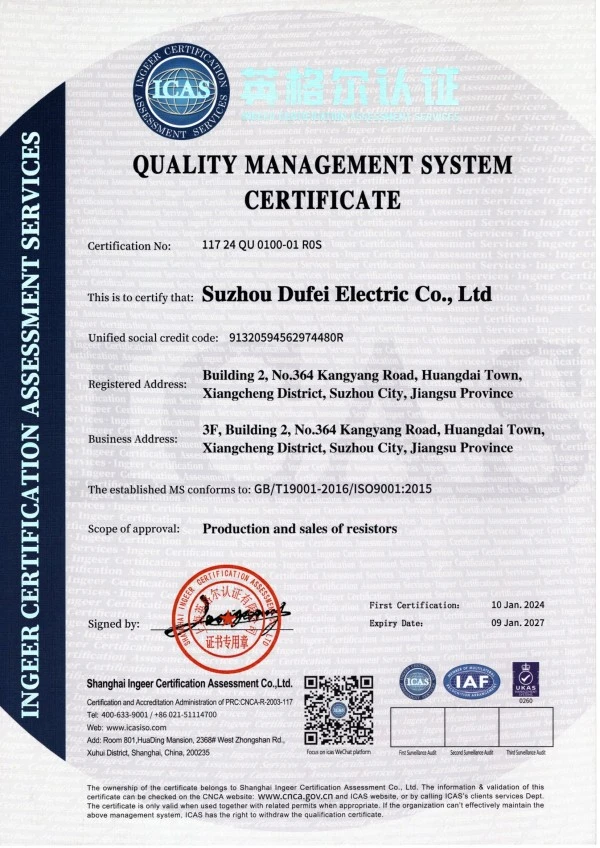

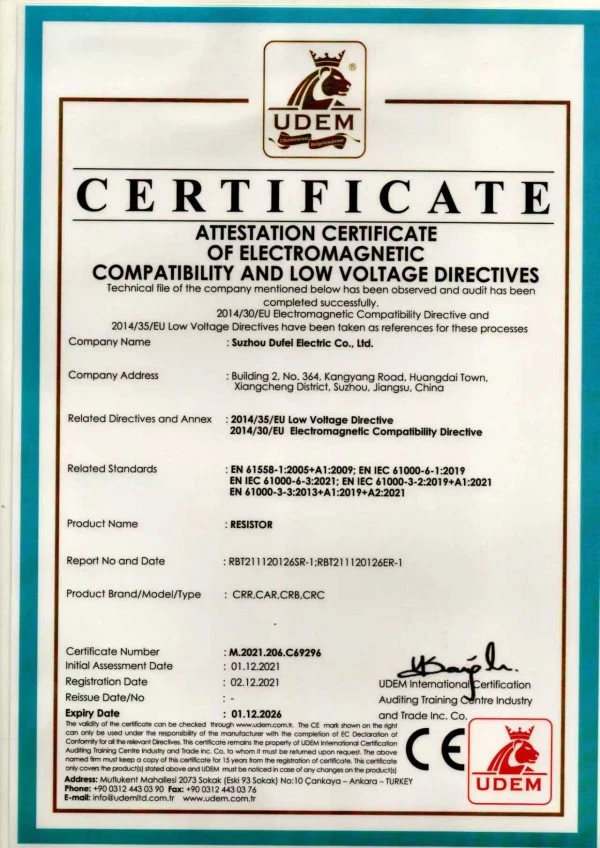

„Dufew Electric“ taip pat tvarko su ISO ir CE susijusius kokybės ir gaminių atitikties dokumentus. Taikomi sertifikatai ir atitikties dokumentai turi būti patvirtinti atsižvelgiant į konkretų gaminio modelį, konfigūraciją ir paskirties rinką.
Jis paverčia VFD nuolatinės srovės magistralės regeneracinę energiją į kintamosios srovės energiją, kurią galima grąžinti į komunalinį tinklą. Jis daugiausia skirtas naudoti dažnai, didelės galios arba nuolatinio regeneracinio veikimo metu.
Dinaminis stabdymas siunčia regeneracinę energiją į rezistorių, kur ji paverčiama šiluma. Energijos regeneravimas paverčia nuolatinės srovės energiją sinchronizuota kintamosios srovės energija ir grąžina ją į elektros sistemą.
Tinkamai suprojektuotoje regeneravimo sistemoje regeneravimo blokas gali pakeisti rezistoriumi pagrįstą energijos išsklaidymo kelią. Tačiau prieš atliekant pakeitimą reikia patikrinti esamą VFD, nuolatinės srovės magistralės konfigūraciją, apsaugos sistemą ir taikymo funkciją.
Ne automatiškai. Suderinamumas priklauso nuo VFD nuolatinės srovės magistralės įtampos, galios konfigūracijos, elektros sąsajos, apkrovos charakteristikų ir regeneravimo įrenginio tinklo reikalavimų. Pasirinkimui turėtų būti pateiktas konkretus VFD modelis.
Lygiagretus veikimas gali būti naudojamas, kai reikalingas papildomas regeneravimo pajėgumas, su sąlyga, kad pasirinktuose modeliuose palaikomas lygiagretus veikimas ir tinkamai suprojektuotos nuolatinės srovės magistralės, kintamosios srovės pusės jungtis, sinchronizavimas ir šiluminės sąlygos.
Jis gali sumažinti regeneracinio stabdymo generuojamą šilumą, nes atgauta energija perduodama atgal į elektros sistemą, o ne visiškai išsklaidoma per rezistorių. Pats regeneravimo įrenginys vis tiek gamina elektros ir perjungimo nuostolius, todėl jį reikia tinkamai aušinti.
Pagrindinė informacija apima sistemos įtampą, VFD modelį, variklio galią, apkrovos tipą, regeneracinę galią, lėtėjimo laiką, regeneracijos dažnį, regeneracijos trukmę, nuolatinės srovės magistralės įtampą ir įrengimo sąlygas.
Pateiktoje gaminio specifikacijoje nurodomas 97 % arba didesnis regeneravimo efektyvumas. The actual efficiency depends on the operating point, load, power level and system configuration, so the applicable test conditions should be confirmed from the model-specific technical documentation.
Techniniam įvertinimui pateikite:
VFD modelis · Sistemos įtampa · Variklio galia · Apkrovos tipas · Atkuriamoji galia · Lėtėjimo laikas · Regeneravimo dažnis · Regeneracijos trukmė · Nuolatinės magistralės įtampa · Tinklo sąlygos · Montavimo aplinka
Tada „Dufew Electric“ gali nustatyti, ar energijos regeneravimo sistema yra tinkama, ir nustatyti reikiamą konfigūraciją.
