Atliekant grandinės testavimą, varžos vertė dažnai nėra fiksuojama nuo pat pradžių. Inžinieriui gali prireikti 10 Ω vienam bandymui, 25 Ω kitam ir didesnės vertės, kad patikrintų grandinę kitomis sąlygomis. Decade Resistance Box atlieka šiuos pakeitimus pasirinktais pasipriešinimo žingsniais, todėl bandymo sąrankos nereikia kiekvieną kartą kurti iš naujo.
Tokio tipo įranga daugiausia randama elektros laboratorijose, plėtros skyriuose, kalibravimo darbuose ir bandymų stenduose. Pagrindinis jo pranašumas yra paprastas: vienas įrenginys gali pateikti daug žinomų pasipriešinimo verčių pakartotiniams matavimams.
Įprastas rezistorius turi fiksuotą vertę. Jei reikalinga kita vertė, komponentas turi būti pakeistas arba prijungtas kitas rezistorius.
Dešimtmečio konfigūracija veikia kitaip. Norint gauti reikiamą vertę, įjungiamos arba išjungiamos atskiros pasipriešinimo sekcijos. Tada nustatymą galima pakeisti neišimant prietaiso iš bandymo grandinės.
Tai ypač naudinga, kai grandinę reikia patikrinti įvairiomis sąlygomis. Užuot paruošęs atskirą rezistorių kiekvienam bandymo taškui, operatorius gali tiesiogiai pakeisti nustatymą.
Kurdami prototipą, inžinieriai gali nežinoti galutinės varžos vertės, kol grandinė nebus išbandyta. Reguliuojamas pasipriešinimas leidžia palyginti skirtingas vertes prieš pasirenkant galutinį komponentą.
Žinomos varžos vertės gali būti įvestos į matavimo grandinę, kad būtų galima patikrinti, ar prietaisas rodo laukiamą rodmenį. Čia svarbu tikslumas, stabilumas ir nurodytas pasipriešinimo diapazonas.
Kai grandinė veikia ne taip, kaip tikėtasi, varžos keitimas kontroliuojamais žingsniais gali atskleisti, kaip reaguoja srovės, įtampos arba valdymo signalai. Dėl to gedimų tyrimas gali būti sistemingesnis.
Gamybos ir inžinerijos bandymų stendams kartais reikia kelių iš anksto nustatytų atsparumo sąlygų. Pasirenkamas įrenginys gali sumažinti sąrankos pakeitimus, kai tas pats bandymas kartojamas su skirtinga įranga.
Atsparumo diapazonas yra tik pradinis taškas. Bandymo elektrinės sąlygos nustato, ar tam tikra konfigūracija yra tinkama.
| Specifikacija | Kodėl tai svarbu |
|---|---|
| Atsparumo diapazonas | Apibrėžia mažiausias ir didžiausias reikšmes, kurias galima pasirinkti. |
| Žingsnio vertė | Nustato, kaip tiksliai galima sureguliuoti pasipriešinimą. |
| Tikslumas | Rodo, kiek tikroji varža atitinka pasirinktą vertę. |
| Didžiausia srovė | Apriboja srovę, kuri gali saugiai praeiti per pasirinktą varžą. |
| Galios įvertinimas | Nustato šilumos kiekį, kuris gali būti išsklaidytas veikimo metu. |
| Temperatūros koeficientas | Nurodo, kiek atsparumas kinta priklausomai nuo temperatūros. |
Šios dvi specifikacijos kartais painiojamos.
Diapazonas nurodo, kiek galima reguliuoti pasipriešinimą. Rezoliucija nurodo, koks mažas gali būti kiekvienas koregavimas. Įrenginys, apimantis labai didelį diapazoną, vis tiek gali būti netinkamas, jei reikalingas bandymas priklauso nuo nedidelių tam tikros varžos vertės pokyčių.
Pavyzdžiui, jei atliekant bandymą reikia palyginti 100 Ω artimas vertes mažais žingsneliais, galimi žingsniai aplink tą tašką yra svarbesni nei tiesiog labai didelis didžiausias pasipriešinimas.
Atsparumas generuoja šilumą, kai per jį praeina srovė. Dėl to srovės įvertinimas yra svarbus veiksnys, ypač kai įranga prijungta prie maitinimo grandinės, o ne prie silpnos srovės matavimo grandinės.
Svarbi ir testo trukmė. Atsparumo vertė, kuri gali atlaikyti trumpą matavimą, gali būti neskirta nuolatiniam apkrovimui. Pakartotiniai bandymai gali sukurti papildomos šilumos, net jei kiekvienas atskiras bandymas yra gana trumpas.
Dėl šios priežasties patvirtinant specifikaciją reikia kartu atsižvelgti į reikiamą varžą, srovę, įtampą, bandymo trukmę ir pasikartojimo dažnį.
Reguliuojamas bandymo instrumentas nepakeičia kiekvieno atsparumo taikymo.

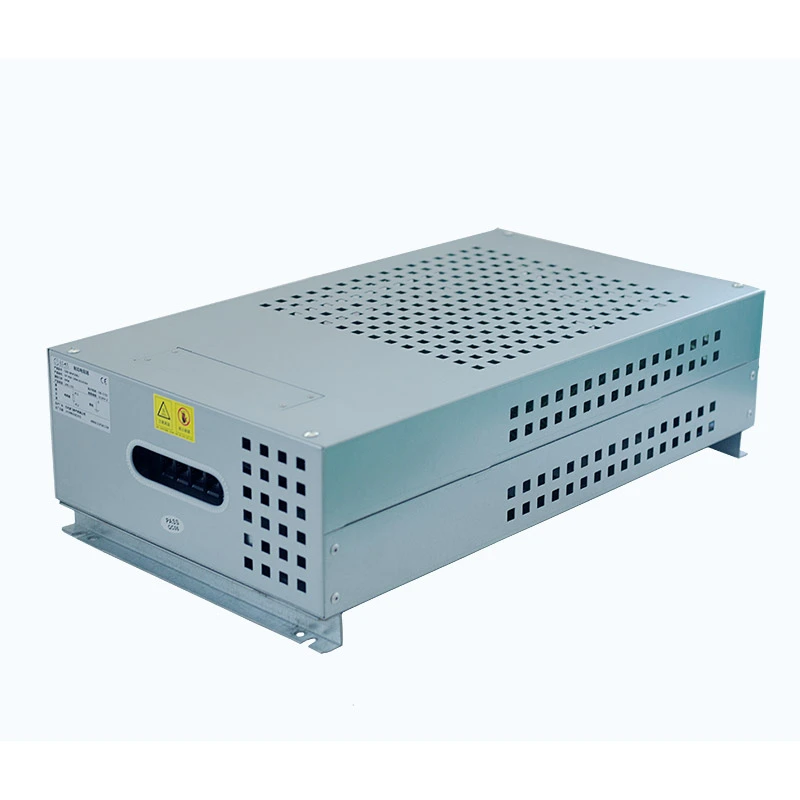

Fiksuotai varžai, naudojamai galiai išsklaidyti arba stabdyti, aVielinis rezistoriusdažnai yra tinkamesnis pasirinkimas. Jei konstrukcija reikalauja kompaktiškos metalo dengtos konstrukcijos su tiesioginiu šilumos perdavimu į korpusą, anAliuminiu dengtas rezistoriusgali būti svarstoma.
Didelės galios bandymai yra kitas atvejis. AApkrovos rezistoriaus spintelėsukurtas atsižvelgiant į didesnes energijos ir šilumos apkrovas ir gali turėti kelis atsparumo elementus viename korpuse.
Skirtumas daugiausia susijęs su atliekamu darbu. Vienas skirtas keisti bandymo vertes; kiti yra skirti valdyti apibrėžtą elektros apkrovą.
Kai kurioms bandymų sistemoms reikalinga tam tikra pasipriešinimo seka, o ne bendros paskirties diapazonas. Pakopų skaičius, varžos vertės, srovės pajėgumas, gnybtų išdėstymas, korpuso matmenys ir valdymo metodas gali turėti įtakos galutinei konfigūracijai.
„Dufew Electric“ gali peržiūrėti šiuos OĮG projektų ir konkrečios programos bandymo įrangos reikalavimus. Pateikus bandymo grandinę, reikalingas varžos vertes, darbo srovę, įtampą ir bandymo ciklą, inžinierių komanda turi aiškesnį pagrindą konfigūracijai nustatyti.
Dufew Electricyra galios elektronikos gamintojas Kinijoje, gaminantis atsparumo gaminius ir susijusius komponentus, skirtus pramoninei elektros įrangai. Jo gaminių asortimentas taip pat apima stabdžių įrenginius, reaktorius ir filtrus.
Įmonė dirba su įrangos gamintojais, platintojais, sistemų integratoriais, pramonės klientais. Atitinkamiems produktams ir kokybės reikalavimams suteikiami ISO ir CE sertifikatai.
Jis naudojamas, kai bandymo grandinei reikia skirtingų žinomų varžos verčių, nekeičiant atskirų rezistorių. Įprastas darbas apima grandinės kūrimą, kalibravimą, trikčių šalinimą ir laboratorinius tyrimus.
Ne. Diapazonas turi apimti vertes, kurių reikia bandymui, o reguliavimo žingsniai turi būti pakankamai tikslūs atliekamiems matavimams.
Tik tada, kai tai leidžia srovės ir galios rodikliai. Vien nuo varžos vertės nenustatoma, ar įrenginys gali atlaikyti tam tikrą elektros apkrovą.
Naudingiausia informacija apima varžos diapazoną, žingsnio vertę, reikiamą tikslumą, įtampą, srovę, bandymo trukmę, darbo ciklą, matmenis, prijungimo būdą ir kiekį. Taip pat gali būti naudinga grandinės schema arba bandymo procedūros aprašymas.
Pasirenkamas atsparumo instrumentas visų pirma skirtas bandymams ir reguliavimui. Fiksuotos galios rezistorius paprastai pasirenkamas, kai varžos vertė jau yra nustatyta ir komponentas turi veikti nuolat arba esant nustatytai apkrovai.
