Kintamo dažnio pavaros filtras yra sumontuotas aplink kintamo dažnio pavarą, kad būtų galima valdyti elektros trukdžius, atsirandančius reguliuojant variklio greitį.
Tipiškas ryšys yra:
Maitinimo šaltinis → Įvesties filtravimas → VFD → Išėjimo filtravimas → Variklis
Abi dalys skirtos skirtingoms pavaros sistemos dalims.
Įvesties filtravimo valdikliai vykdė elektromagnetinius trukdžius tarp VFD ir maitinimo tinklo.
Išvesties filtravimas susilpnina aukšto dažnio komponentus, pagamintus perjungiant PWM, kol jie kabeliu pasiekia variklį.
Ši konfigūracija skirta programoms, kuriose reikia atsižvelgti į maitinimo pusės EMI ir variklio pusės aukšto dažnio efektus.
Jis skiriasi nuo įprasto įvesties EMI filtro, kuris tik filtruoja ryšį tarp maitinimo šaltinio ir disko.
VFD viduje esantys perjungimo įrenginiai generuoja aukšto dažnio elektrinius komponentus, kurie gali keliauti per maitinimo šaltinį ir paveikti kitą tos pačios paskirstymo sistemos įrangą. Įvesties sekcija naudoja magnetinius ir talpinius komponentus bendrojo režimo ir diferencialinio režimo slopinimui, kuris gali apimti bendrojo režimo droselius, diferencialinio režimo indukcinius komponentus, X kondensatorius, Y kondensatorius ir rezistorius.
Įvesties sekcija skirta EMI slopinimui ir nepakeičia specialios harmonikų kompensavimo sistemos, kai taikomi specialūs žemo dažnio THD reikalavimai.
VFD sukuria PWM išėjimo bangos formą su greitais įtampos perėjimais. Naudojant ilgus variklio kabelius, paskirstyta talpa ir varža gali paveikti įtampos bangos formą variklio gnybtuose. Išvesties sekcija slopina aukšto dažnio komponentus ir gali padėti sumažinti variklio pusės dv/dt, atspindėtų bangų efektus, variklio apvijų izoliacijos įtempimą ir tam tikrą aukšto dažnio variklio triukšmą.
Faktinis veikimas priklauso nuo VFD perjungimo charakteristikų, kabelio ilgio ir konstrukcijos, variklio izoliacijos, įžeminimo ir pasirinktos filtro konfigūracijos.
Ne kiekvienam VFD diegimui reikalingas įvesties ir išvesties filtravimas.
Reikiama konfigūracija priklauso nuo sprendžiamos problemos.
| Paraiškos sąlygos | Įprastas filtravimo svarstymas |
|---|---|
| VFD trukdžiai patenka į elektros tinklą | Įvesties pusės EMI filtras |
| Trikdžiai, turintys įtakos netoliese esančiai valdymo įrangai | Įvesties pusės EMI filtras |
| Ilgas variklio kabelis | Gali prireikti išvesties pusės filtravimo |
| Aukštas variklio pusės dv/dt | Išvesties pusės filtravimas |
| Susirūpinimas dėl atspindėtų bangų įtampos | Išvesties pusės filtravimas |
| Tiek galios, tiek variklio pusės trikdžiai | Integruotas įvesties/išvesties filtras |
Šis skirtumas yra svarbus renkantis produktą. Filtras turėtų būti nurodytas atsižvelgiant į tikrąją elektros problemą, o ne sumontuotas vien dėl to, kad yra VFD.

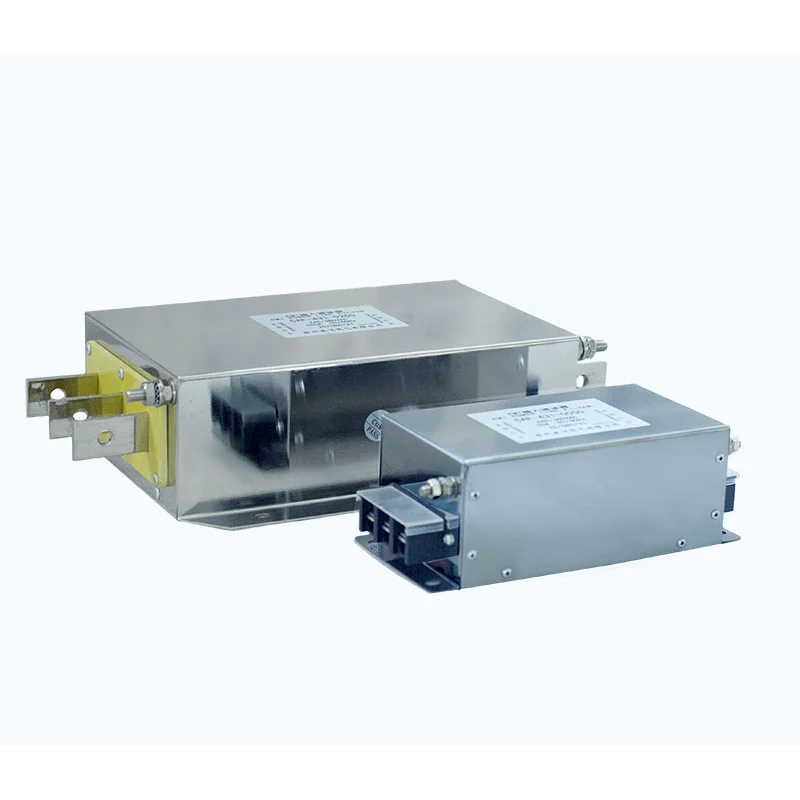

Dufew Electric sujungia įvesties ir išvesties filtravimo grandines viename agregate.
Abiejose sekcijose yra atskiri elektros takai ir gnybtų zonos, skirtos prijungti prie maitinimo šaltinio, VFD ir variklio.
Filtravimo tinklą gali sudaryti:
- Įprasto režimo magnetiniai komponentai
- Diferencialinio režimo indukciniai komponentai
- X kondensatoriai
- Y kondensatoriai
- Slopinamieji rezistoriai
- Kiti komponentai, reikalingi pagal pasirinktą konfigūraciją
Integruota konstrukcija sumažina poreikį montuoti du atskirus filtrų korpusus, kai reikalingas ir įvesties, ir išvesties filtravimas.
Tikrasis vidinis išdėstymas priklauso nuo gaminio įvertinimo ir konfigūracijos.
| Parametras | Specifikacija |
|---|---|
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC |
| Veikimo dažnis | 50Hz / 60Hz / iki 500Hz |
| Nominali srovė | 5A--1600A |
| Dielektrinis stiprumas, linija prie linijos | 1500VDC / 60s |
| Dielektrinis stiprumas, linija su žeme | 2500VDC / 60s |
| Izoliacijos atsparumas | >100MΩ esant 1000VDC |
| Perkrovos galimybė | 1,4 × vardinė srovė 1 minutę |
| Minimalus perkrovos intervalas | 15 minučių |
| Maksimalus kabelio ilgis* | 400m ekranuotas / 300m neekranuotas |
| Apsaugos laipsnis | IP00 / IP20 |
| Izoliacijos klasė | T40 / F (155 °C) |
| Antipireno klasė | UL94V-2 |
| Produkto standartas | GB/T 15287/8 |
* Maksimalus kabelio ilgis priklauso nuo taikymo ir turi būti patikrintas pagal VFD išvesties charakteristikas, variklį, kabelio tipą, įžeminimo išdėstymą ir pasirinktą filtro modelį.
Tipiškas Dufew filtro modelis yra: CAF-4 3 1-0010
| Kodas | Aprašymas |
|---|---|
| CAF | Dufew elektrinių filtrų serija |
| 4 | Įtampos klasė; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Fazės konfigūracija; 3 = trifazis, 1 = vienfazis |
| 1 | Filtro kategorija; 1 = įvesties filtras, 2 = išvesties filtras |
| 0010 | Nominali srovė; 0010 = 10A |
Integruotai įvesties/išvesties konfigūracijai taikomas modelio kodas turi būti patvirtintas pagal atitinkamo gaminio brėžinį ir specifikaciją.
| Taikymas | Pagrindinis reikalavimas | Filtravimo funkcija |
|---|---|---|
| Kintamo dažnio pavaros sistemos | Valdykite EMI, sukurtą VFD veikimo metu | Įvesties pusėje atliekamas EMI slopinimas ir išėjimo pusės aukšto dažnio filtravimas |
| Servo pavaros sistemos | Sumažinkite elektros trukdžius aplink servo įrangą | Įvesties pusės EMI valdymas ir išėjimo pusės variklio pusės filtravimas |
| Pramoninio variklio valdymas | Pagerinkite variklio pavaros sistemų EMC veikimą | Slopinkite laidus trukdžius ir aukšto dažnio perjungimo komponentus |
| CNC staklės ir staklės | Sumažinkite trukdžius, turinčius įtakos valdymo ir pavaros įrangai | Įvesties EMI filtravimas ir išvesties pusės dv/dt mažinimas |
| Ilgų variklio kabelių montavimas | Valdykite atspindėtos bangos ir aukšto dažnio įtampos efektus | Išėjimo pusės filtravimas tarp VFD ir variklio |
| Konvejerių, siurblių ir ventiliatorių sistemos | Sumažinkite kintamo greičio variklio veikimo trikdžius | Įvesties pusės EMI slopinimas ir, jei reikia, išvesties filtravimas |
| Pramonės automatikos įranga | Apribokite trukdžius tarp pavaros sistemų ir netoliese esančios elektronikos | Bendrojo ir diferencinio režimo filtravimas |
| Gamybos įranga | Pašalinkite tiek galios, tiek variklio pusės trikdžius | Integruotas įvesties ir išvesties filtravimas |
Pastaba: reikalinga filtro konfigūracija priklauso nuo VFD, variklio, kabelio ilgio, EMS sąlygų ir konkrečios trikdžių problemos. Ne kiekvienai VFD programai reikia tiek įvesties, tiek išvesties filtravimo.
| Pasirinkimo parametras | Reikalinga informacija | Tikslas |
|---|---|---|
| VFD modelis | Gamintojo ir modelio numeris | Norėdami nustatyti taikomą įvesties / išvesties konfigūraciją |
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC | Kad filtro vardinė įtampa būtų suderinta su pavaros sistema |
| Nominali srovė | VFD įėjimo arba išėjimo srovė | Norint nustatyti reikiamą filtro srovės vertę |
| Variklio galia | kW arba AG | Įvertinti variklio pusės filtravimo reikalavimus |
| Variklio vardinė įtampa | Variklio darbinė įtampa | Norėdami patikrinti išvesties pusės suderinamumą |
| Variklio kabelio ilgis | Tikrasis kabelio ilgis metrais | Svarbu vertinant dv/dt ir atspindėtos bangos efektus |
| Kabelio tipas | Ekranuoti arba neekranuoti; kabelio konstrukcija, jei įmanoma | Įvertinti EMS ir aukšto dažnio charakteristikas |
| Perjungimo dažnis | VFD nešiklio / perjungimo dažnis, jei yra | Padeda įvertinti aukšto dažnio filtravimo reikalavimus |
| Diegimo aplinka | Valdymo spinta, mašina, gamybos linija ir kt. | Nustatyti įrengimo ir EMS aspektus |
| Trikdžių būklė | EMI, variklio triukšmas, dv/dt, atspindėta banga, netoliese esančios įrangos trikdžiai ir kt. | Norėdami nustatyti, ar tinkamas įvesties filtravimas, išvesties filtravimas arba integruota konfigūracija |
| Įžeminimo išdėstymas | Įžeminimo ir kabelių ekranavimo būdas | Svarbu veiksmingai aukšto dažnio trukdžių kontrolei |
Norėdami atlikti preliminarų įvertinimą, klientai gali pateikti:
VFD modelis + vardinė įtampa + vardinė srovė + variklio galia + variklio kabelio ilgis + kabelio tipas + perjungimo dažnis + stebimi trukdžiai
Ši informacija paprastai yra naudingesnė renkantis filtrą, nei nurodant filtrą tik pagal variklio galią.
Tinkamas įrengimas yra svarbus, nes aukšto dažnio trukdžiai gali apeiti dalį filtravimo grandinės per netinkamus laidus.
Prijunkite įvesties sekciją tarp maitinimo šaltinio ir VFD.
Prijunkite išvesties sekciją tarp VFD ir variklio.
Įvesties ir išvesties gnybtai turi būti prijungti pagal gaminio laidų schemą ir negali būti keičiami.
Maitinimo pusės ir variklio pusės kabeliai turi būti nutiesti atskirai.
Venkite ilgų lygiagrečių bėgių tarp filtro įvesties ir išvesties laidų, nes elektromagnetinė jungtis gali sumažinti filtravimo efektyvumą.
Filtras turi būti įžemintas pagal galiojančius elektros instaliacijos reikalavimus ir VFD gamintojo EMC instrukcijas.
Esant aukšto dažnio trikdžiams, dažniausiai pirmenybė teikiama trumpam, mažos varžos įžeminimo keliui.
Jei naudojamas ekranuotas variklio kabelis, kabelio ekranas turi būti baigtas pagal VFD gamintojo EMC reikalavimus.
Prieš įjungdami sistemą, patikrinkite:
- Filtro įtampa ir srovė
- Terminalo jungtys
- Įžeminimas
- Įvesties/išvesties kabelių nukreipimas
- Variklio pajungimas
- Mechaninis montavimas
Įdiegę patikrinkite normalų VFD ir variklio veikimą ir patikrinkite pradinę trukdžių būklę.
Dufew Electric gamina galios elektronikos komponentus, įskaitant rezistorius, stabdžių sistemas, reaktorius, filtrus, transformatorius ir pritaikytus elektros komponentus. Kintamo dažnio pavaros filtrai gaminami pagal reikiamą elektros konfigūraciją ir pritaikymą.
Gamybos procesas paprastai apima komponentų patikrinimą, magnetinių komponentų apdorojimą, apviją ir izoliaciją, filtrų surinkimą, elektrinį bandymą, galutinę patikrą ir pakavimą. Priklausomai nuo gaminio konfigūracijos, kokybės patikrinimai gali apimti komponento specifikaciją, apviją, izoliaciją, gnybtus, izoliacijos varžą, dielektrinį stiprumą, elektrines charakteristikas ir matmenis.
Konkrečių gaminių brėžiniai, bandymų įrašai ir techniniai dokumentai gali būti pateikti pagal projekto reikalavimus.
Dufew Electric turi ISO ir CE sertifikatus, patvirtinančius jos kokybės valdymo ir gaminių atitikties reikalavimus.
Taikomas sertifikatas ir techniniai dokumentai turi būti patvirtinti atsižvelgiant į konkretų gaminio modelį ir paskirties rinką.
Kokybės tikrinimas apima atitinkamus etapus nuo komponentų patikros ir surinkimo iki elektrinio bandymo ir galutinės patikros.
Dufew Electric tiekia filtrus ir kitus galios elektronikos komponentus originalios įrangos gamintojams, platintojams, sistemų integratoriams ir pramonės vartotojams.
Pakavimas ir pristatymo tvarka parenkama pagal prekės matmenis, svorį, kiekį, paskirties vietą ir kliento reikalavimus.
Galimi pristatymo susitarimai gali apimti:
- Jūrų gabenimas
- Krovinių gabenimas oro transportu
- Greitas pristatymas
- Kliento paskirtas ekspeditorius
Pakuotė parenkama pagal gaminio konstrukcijos ir transportavimo sąlygas.
Įvesties filtras yra sumontuotas tarp maitinimo šaltinio ir VFD, kad būtų galima valdyti EMI. Tarp VFD ir variklio sumontuotas išvesties filtras, skirtas valdyti aukšto dažnio komponentus, dv/dt ir atspindėtų bangų efektus.
Ne. Reikalavimas priklauso nuo variklio kabelio ilgio, VFD išėjimo charakteristikų, variklio izoliacijos, EMS sąlygų ir taikymo reikalavimų.
Taip. Jis gali būti įvertintas naudojant servo pavarą, kai reikia valdyti įvesties pusės EMI arba variklio pusės aukšto dažnio trikdžius. Elektros charakteristikos turi atitikti pavaros sistemą.
Taip. Išvesties sekcija skirta slopinti aukšto dažnio perjungimo komponentus ir gali sumažinti dv/dt variklio gnybtuose. Tikrasis rezultatas priklauso nuo VFD, filtro konfigūracijos, kabelio ir variklio.
Taip. Ilgi variklio kabeliai gali padidinti atspindėtų bangų ir aukšto dažnio įtampos efektus, todėl išvesties filtravimas tampa aktualesnis. Leidžiamas kabelio ilgis turi būti patvirtintas konkrečiai programai.
Nebūtinai. Šis produktas visų pirma skirtas EMI ir aukšto dažnio filtravimui aplink VFD sistemas. Jei reikalaujama valdyti konkrečias energijos sistemos harmonikų eiles arba THD, turėtų būti įvertintas specialus harmonikų mažinimo sprendimas.
Paprastai nereikia jokio elektroninio reguliavimo, nes filtras yra pasyvus. Vis dar reikia tinkamai parinkti modelį, prijungti laidus, įžeminti ir sumontuoti.
VFD modelis, maitinimo įtampa, vardinė srovė, variklio galia, variklio kabelio ilgis, kabelio tipas ir specifiniai trikdžiai arba variklio pusės problema yra naudingi renkantis tinkamą konfigūraciją.
Dufew Electric gamina kintamo dažnio pavarų filtrus, skirtus VFD, servo pavaroms, variklių valdymo sistemoms ir pramoninės automatikos įrangai.
Integruota konfigūracija suteikia įvesties pusės EMI filtravimą ir išėjimo pusės variklio filtravimą viename agregate. Pasirinkimas gali būti pagrįstas pavaros galia, variklio charakteristikomis, kabelio ilgiu, EMS sąlygomis ir įrengimo reikalavimais.
Norėdami įvertinti gaminį, nurodykite VFD modelį, variklio galią, vardinę srovę, variklio kabelio ilgį, kabelio tipą ir maitinimo įtampą.
