Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

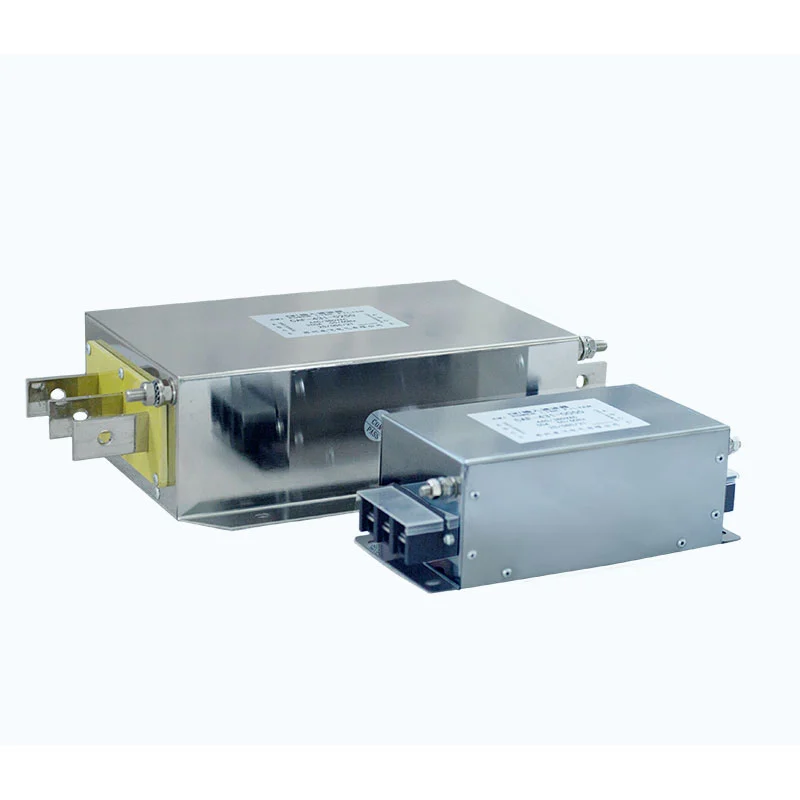

Maitinimo filtras yra sumontuotas tarp įeinančio maitinimo šaltinio ir įrangos maitinimo įvesties. Jo pagrindinis tikslas yra valdyti elektromagnetinius trukdžius (EMI), vykstančius per maitinimo liniją.
Galios elektroninė įranga, pvz., keitikliai, servo pavaros ir perjungimo maitinimo šaltiniai, perjungimo metu gali skleisti aukšto dažnio triukšmą. Išorinė elektros įranga ir elektros tinklas taip pat gali sukelti nepageidaujamų aukšto dažnio trikdžių į tą pačią maitinimo liniją.
Filtras suteikia varžą šiems nepageidaujamiems aukšto dažnio komponentams, leisdamas praeiti įprastam maitinimo šaltiniui.
Jis skirtas veikti abiem kryptimis:
- Sumažinkite aukšto dažnio trikdžius, kuriuos sukuria įranga ir nukreipiami į elektros tinklą
- Sumažinkite išorinius RD ir elektros trikdžius, patenkančius į įrangą per maitinimo liniją
- Slopinkite bendrojo ir diferencialinio režimo trikdžius
- Sumažinti trukdžių tarp gretimų elektroninių įrenginių galimybę
Todėl filtras naudojamas kaip įrangos EMI/EMC valdymo ir maitinimo linijos trukdžių slopinimo sistemos dalis.
Filtras naudoja bendro režimo droselių, X kondensatorių, Y kondensatorių ir varžinių komponentų derinį, kad sudarytų žemųjų dažnių filtravimo tinklą.
Bendrojo režimo droselis turi didelę varžą bendrojo režimo aukšto dažnio triukšmui, tuo pačiu leisdamas praleisti normalią maitinimo srovę.
X kondensatorius yra prijungtas per maitinimo laidus ir suteikia kelią diferencialinio režimo aukšto dažnio triukšmui.
Y kondensatoriai suteikia kontroliuojamą kelią tarp maitinimo laidų ir įžeminimo arba važiuoklės atskaitos, kad būtų galima trikdyti atitinkamus bendrojo režimo trikdžius.
Priklausomai nuo grandinės konfigūracijos, varžiniai komponentai gali būti naudojami kondensatoriaus iškrovimui ir grandinės slopinimui.
Kombinuota grandinė užtikrina bendrojo režimo ir diferencialinio režimo trukdžių slopinimą nurodytame dažnių diapazone.
Filtras gali naudoti vienpakopę arba dviejų pakopų struktūrą.
Vienpakopis filtravimas tinka tais atvejais, kai trukdžių lygį galima valdyti viena filtravimo sekcija, o įrengimo erdvė yra ribota.
Dviejų pakopų filtravimas suteikia papildomą slopinimą, kai įranga veikia reiklesnėje elektromagnetinėje aplinkoje.
Tinkama konfigūracija turėtų būti nustatyta atsižvelgiant į įrangą, trukdžių charakteristikas, reikalingą slopinimą ir įrengimo sąlygas.
Atitinkamai gaminio konfigūracijai taikomos šios specifikacijos. Skirtingos Dufew Electric filtrų serijos gali turėti skirtingą įtampos ir srovės diapazoną.
| Parametras | Specifikacija |
|---|---|
| Nominali įtampa | 250 VAC nurodytai vienfazei konfigūracijai |
| Nominali srovė | 1A--60A nurodytai vienfazei konfigūracijai |
| Veikimo dažnis | 50Hz / 60Hz / iki 500Hz, priklausomai nuo konfigūracijos |
| Filtravimo diapazonas | 5 kHz – 30 MHz |
| Dielektrinis stiprumas, linija prie linijos | 1500VDC / 60s |
| Dielektrinis stiprumas, linija su žeme | 2250VDC / 60s* |
| Izoliacijos atsparumas | >100MΩ esant 1000VDC |
| Perkrovos galimybė | 1,4 × vardinė srovė 1 minutę, mažiausiai 15 minučių tarp perkrovos įvykių |
| Apsaugos laipsnis | IP00 / IP20 |
| Izoliacijos klasė | T40 / F (155 °C) |
| Antipireno klasė | UL94V-2 |
| Produkto standartas | GB/T 15287/8 |
* Pateiktoje techninėje informacijoje taip pat nurodyta 2500 VDC / 60 s, skirta linijos ir žemės dielektriniam stipriui. Taikoma vertė turi būti patvirtinta galutinėje pasirinkto modelio specifikacijoje.
Tipiškas modelio pavadinimas yra: CAF-4 3 1-0010
| Kodas | Aprašymas |
|---|---|
| CAF | Dufew elektrinių filtrų serija |
| 4 | Įtampos klasė; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Fazės konfigūracija; 3 = trifazis, 1 = vienfazis |
| 1 | Filtro kategorija; 1 = įvesties filtras, 2 = išvesties filtras |
| 0010 | Nominali srovė; 0010 = 10A |
Prieš užsakant modelio pavadinimą reikia patikrinti pagal taikomą gaminio specifikaciją ir vardinę lentelę.
Filtro grandinė skirta tiek bendrojo, tiek diferencinio režimo aukšto dažnio trikdžiams, todėl ją galima naudoti ten, kur gali būti įvairių tipų EMI.
Filtras gali sumažinti prijungtos įrangos generuojamus trikdžius, nukreiptus į tiekimo tinklą, taip pat apriboti išorinius aukšto dažnio trikdžius, patenkančius per maitinimo jungtį.
Nurodytas filtravimo diapazonas apima aukšto dažnio trikdžius, susijusius su maitinimo elektronikos ir kitos elektroninės įrangos perjungimu.
Filtravimo struktūrą galima pasirinkti pagal trukdžių lygį ir įrengimo reikalavimus.
Integruota konstrukcija tinka montuoti valdymo spintų ir elektros gaubtų viduje, kur montavimo erdvė yra ribota.
Filtras skirtas vienfazei galios elektroninei įrangai, kur reikia kontroliuoti laidų EMI. Jis gali būti naudojamas vienfaziuose keitikliuose, servo pavarose, perjungiamuose maitinimo šaltiniuose, valdikliuose, siuvinėjimo mašinose, graviravimo mašinose, pramoninio valdymo įrangoje ir kitoje elektroninėje įrangoje, įdiegtoje EMI jautrioje aplinkoje.
Filtras taip pat gali būti naudojamas elektros instaliacijose, kur tame pačiame elektros tinkle veikia keli elektroniniai prietaisai, o laidūs trukdžiai gali turėti įtakos įrangos veikimui ar sistemos veikimui.
Filtras gali būti tinkamas, kai įrangai pasireiškia su trikdžiais susiję simptomai, pavyzdžiui:
- Netikėti išjungimai
- Klaidingas suveikimas arba nenormalus veikimas
- Ryšio ar valdymo trikdžiai
- Per didelis elektros triukšmas
- Maitinimo linijos trukdžiai tarp gretimų įrenginių
Šie simptomai gali turėti daug priežasčių. Prieš pasirenkant filtrą, reikia nustatyti tikrąjį problemos šaltinį. Filtras nepakeičia korekcinių priemonių dėl perkrovos, netinkamo įžeminimo, izoliacijos gedimo, įrangos gedimų ar kitų pagrindinių elektros problemų.
Renkantis filtrą reikia atsižvelgti į įrangos maitinimo įtampą, vardinę srovę, veikimo dažnį, vienfazę konfigūraciją, reikalingą filtravimo efektyvumą, montavimo matmenis, įžeminimo būdą, aplinkos temperatūrą ir apsaugos lygį.
Nurodytai vienfazei konfigūracijai rekomenduojama filtro vertė yra maždaug 1,2–1,5 karto didesnė už įrangos vardinę srovę. Galutinis pasirinkimas taip pat turėtų atsižvelgti į faktinę apkrovos srovę, perkrovos sąlygas, darbinę temperatūrą ir gamintojo specifikacijas.
Norėdami pasirinkti modelį, klientai gali pateikti įrangos modelį, maitinimo įtampą, vardinę srovę, veikimo dažnį, laidų schemą, įrengimo matmenis, trikdžių simptomus ir veikimo aplinką.
Tinkamas įrengimas yra ypač svarbus aukšto dažnio EMI slopinimui.
Prieš montuodami patikrinkite įrangos įtampą ir srovę. Pasirinktas filtras turi būti suderinamas su įrangos tiekimu ir darbo srove.
Patikrinkite korpusą, gnybtus, tvirtinimo taškus, identifikavimo etiketę ir laidų žymes. Nemontuokite pažeisto įrenginio.
Sumontuokite filtrą kuo arčiau apsaugotos įrangos maitinimo įvado. Spintoms montuoti filtrą galima montuoti ant tinkamo metalinio tvirtinimo paviršiaus pagal montavimo reikalavimus.
Prijunkite filtrą tarp įeinančio maitinimo šaltinio ir įrangos įvesties pagal taikomą laidų schemą. Vadovaukitės pažymėtais įvesties ir išvesties gnybtais, kur nurodyta apibrėžta prijungimo kryptis.
Įžeminimo gnybtas turi būti patikimai prijungtas.
Nesujunkite filtro įvesties ir išvesties laidų.
Aukšto dažnio trukdžiai gali susieti tarp glaudžiai nukreiptų įvesties ir išvesties laidininkų ir apeiti filtravimo grandinę. Todėl įvesties ir apkrovos pusės laidai turi būti nutiesti atskirai ir, kiek įmanoma, atskirti.
Įžeminimo laidininkas turi būti trumpas ir pakankamai mažos varžos montavimui.
Patikrinus laidus ir įžeminimą:
1. Patvirtinkite visas gnybtų jungtis.
2. Patikrinkite įvesties/išvesties kabelio atskyrimą.
3. Įjunkite įrangą.
4. Stebėkite veikimo būseną ir aliarmo sąlygas.
5. Patikrinkite, ar pradiniai trukdžiai buvo sumažinti.
Kompaktiškai vienfazei įrangai integruotas filtro mazgas gali sumažinti montavimui reikalingų komponentų skaičių.
| Palyginimas | Integruotas vienfazis filtras | Atskiri filtrų blokai |
|---|---|---|
| Struktūra | Vienas integruotas mazgas | Keli nepriklausomi mazgai |
| Montavimas | Vienas filtro montavimo taškas | Atskiri mazgai ir tvirtinimo taškai |
| Laidai | Specialūs filtro įvesties ir išvesties gnybtai | Papildomas sujungimas ir maršruto parinkimas |
| Kabineto erdvė | Tinka kompaktiškoms valdymo spintoms | Kiekvienam įrenginiui reikia vietos |
| Komponentų valdymas | Vieno gaminio surinkimas | Atskiri komponentai ir priedai |
Tikrasis EMI veikimas priklauso nuo filtro grandinės, elektros sąlygų, įžeminimo, kabelių vedimo ir montavimo kokybės. Pati integruota struktūra neturėtų būti traktuojama kaip aukščiausios EMI slopinimo garantija be konkrečios programos bandymo duomenų.
Dufew Electric gamina galios elektronikos komponentus, įskaitant rezistorius, stabdžių sistemas, reaktorius, filtrus, transformatorius ir pritaikytus elektros komponentus.
Maitinimo filtrų gamyba ir tikrinimas gali apimti:
Komponentų patikra → Filtro mazgas → Elektrinis bandymas → Galutinė patikra → Pakuotė
Priklausomai nuo gaminio konfigūracijos, patikrinimas gali apimti:
- Komponentų specifikacijų patikrinimas
- Gnybtų ir jungčių patikra
- Izoliacijos atsparumo bandymas
- Dielektrinio stiprumo bandymas
- Elektros veikimo patikrinimas
- Matmenų patikrinimas
- Galutinė produkto apžiūra
Gali būti pateikti taikomi techniniai įrašai ir bandymų dokumentacija pagal gaminio ir projekto reikalavimus.
„Dufew Electric“ turi ISO ir CE sertifikatus, patvirtinančius jos kokybės valdymo ir gaminių atitikties veiklą.
Galiojantys sertifikatai ir techniniai dokumentai turi būti patvirtinti pagal pasirinktą modelį, gaminio konfigūraciją ir numatomą rinką.
Tarptautiniai užsakymai gali būti organizuojami pagal produktų kiekį, matmenis, paskirties vietą ir pristatymo reikalavimus.
Prireikus galima naudoti krovinių gabenimą jūra, oro transportą, greitąjį pristatymą arba kliento paskirtą ekspeditorių. Pakuotė parenkama pagal gaminio struktūrą ir transportavimo sąlygas.
Jis sumontuotas elektroninės įrangos maitinimo įvestyje, kad būtų slopinami laidūs elektromagnetiniai trukdžiai, sklindantys per maitinimo liniją. Tipiškos programos yra vienfaziai keitikliai, servo pavaros, perjungimo maitinimo šaltiniai ir valdikliai.
Filtras skirtas šalinti tiek bendrojo, tiek diferencinio režimo aukšto dažnio trikdžius. Nurodytas filtravimo diapazonas yra 5 kHz – 30 MHz atitinkamai konfigūracijai.
Jis turi būti sumontuotas kuo arčiau apsaugotos įrangos maitinimo įvesties. Įvesties ir išvesties pusės kabeliai turi būti atskirti, kad būtų sumažintas elektromagnetinis ryšys, galintis apeiti filtrą.
Taip. Jis skirtas naudoti, įskaitant vienfazius keitiklius, servo pavaras, perjungimo maitinimo šaltinius, valdiklius ir panašią elektroninę įrangą, jei elektros vardiniai rodikliai yra suderinami.
Renkantis reikia atsižvelgti į įrangos vardinę ir faktinę veikimo srovę, maitinimo įtampą, veikimo sąlygas ir filtro specifikacijas. Pateiktose pasirinkimo instrukcijose rekomenduojama maždaug 1,2–1,5 karto didesnė už įrangos vardinę srovę.
Tai gali padėti, kai šiuos simptomus sukelia arba apsunkina laidūs elektromagnetiniai trukdžiai arba elektros linijos sutrikimai. Jei gedimas atsirado dėl perkrovos, netinkamo įžeminimo, izoliacijos problemų arba vidinio įrangos gedimo, pagrindinė priežastis turi būti pašalinta atskirai.
Elektros charakteristikos, filtravimo struktūra, įrengimo matmenys ir kitos specifikacijos gali būti vertinamos pagal įrangos ir taikymo reikalavimus.
Taip. Virš 1 000 m dėl sumažėjusio šilumos išsklaidymo gali reikėti sumažinti srovę. Pateiktoje techninėje informacijoje nurodytas maksimalus 2000 m aukštis ir rekomenduojamas 15 % srovės sumažinimas virš 1000 m. Galutinis reikalavimas turi būti patvirtintas pasirinktam modeliui.
Dufew Electric tiekia maitinimo filtrus vienfaziams keitikliams, servo pavaroms, perjungiamiesiems maitinimo šaltiniams, valdikliams ir kitai galios elektroninei įrangai. Filtrai naudoja bendro ir diferencinio režimo filtravimo komponentus, kad sumažintų EMI per maitinimo jungtį.
Norėdami pasirinkti gaminį, konfigūracijos peržiūrai pateikite įrangos įtampą, vardinę srovę, veikimo dažnį, įrengimo sąlygas ir informaciją apie trikdžius.
