Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

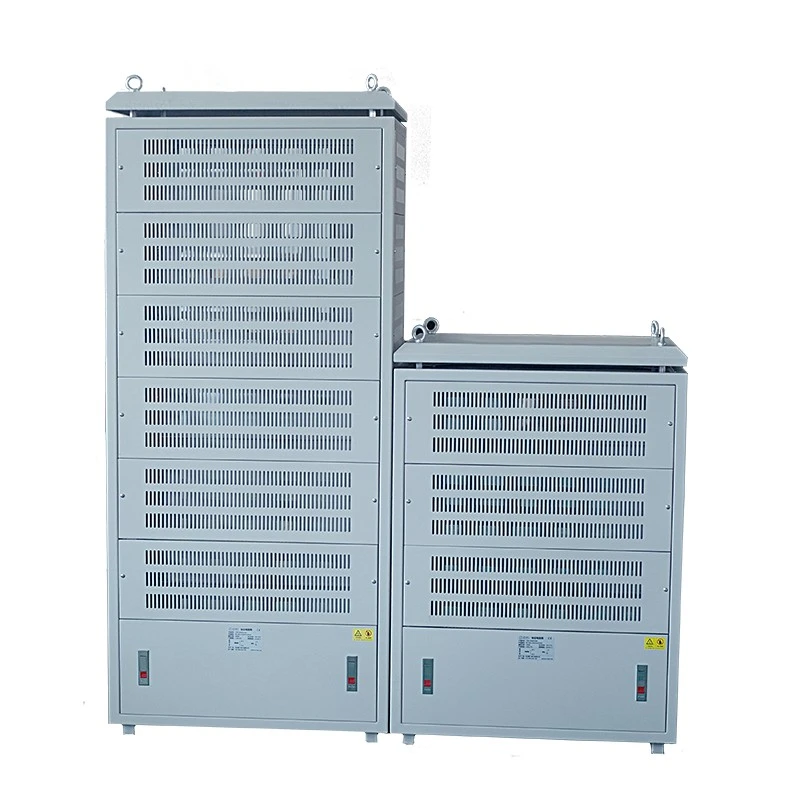

Kai generatorius, UPS, akumuliatoriaus sistema, keitiklis ar kitas maitinimo šaltinis turi veikti valdoma elektros apkrova, bandymo įranga turi sugebėti saugiai įsisavinti reikiamą energiją. Apkrovos varžos spinta yra praktiškas sprendimas, viename korpuse sujungiant kelis varžos elementus, elektros jungtis, aušinimo komponentus ir apsaugines konstrukcijas.
Šio tipo įranga daugiausia naudojama didelės galios apkrovos bandymams ir energijos išsklaidymui. Konfigūracija gali būti išdėstyta pagal įtampą, galią, varžą, darbo ciklą, įrengimo erdvę ir apkrovos valdymo būdą.
Pagrindinis tikslas yra taikyti žinomą elektros apkrovą bandomai įrangai. Tai leidžia inžinieriams arba techninės priežiūros personalui stebėti, kaip sistema veikia tam tikromis darbo sąlygomis.
Pavyzdžiui, generatorius gali būti išbandytas esant įvairiems apkrovų lygiams, neprijungus jo prie įprastos objekto elektros sistemos. UPS gali būti tikrinamas esant kontroliuojamam poreikiui, o akumuliatoriaus sistema gali būti iškrauta naudojant nurodytą atsparumo apkrovą.
Valdoma apkrova gali būti naudojama generatoriaus paleidimo, priežiūros ir veikimo patikrų metu. Taikydami apibrėžtą elektros poreikį operatoriai gali stebėti išėjimo įtampą, srovę, dažnį, temperatūrą ir bendrą veikimo stabilumą.
UPS sistemas ir maitinimo šaltinius dažnai reikia išbandyti nepasikliaujant prijungta įranga. Žinoma varžinė apkrova suteikia pakartojamą bandymo sąlygą išėjimo galiai ir šiluminiam elgesiui patikrinti.
Atsparios apkrovos gali būti naudojamos sukauptai elektros energijai iškrauti kontroliuojamu greičiu. Nustatant reikiamą konfigūraciją, reikia atsižvelgti į akumuliatoriaus talpą, iškrovimo srovę, veikimo laiką ir temperatūros sąlygas.
Kai kurios variklio pavaros generuoja elektros energiją, kai variklis lėtėja. Kai ši energija negali būti grąžinta į tiekimą, ji gali būti nukreipta į varžos apkrovą ir paverčiama šiluma. Reikalingas pajėgumas priklauso nuo stabdymo energijos ir veikimo ciklo.
Didelės galios įranga paprastai naudoja kelis atsparumo elementus, o ne pasikliauja vienu dideliu komponentu. Elementus galima suskirstyti į atskiras dalis ir sujungti įvairiais deriniais pagal reikiamą apkrovą.
Tai leidžia pakrauti laipteliu. Bandymas gali prasidėti nuo žemesnio lygio ir palaipsniui didėti, arba pasirinktos atkarpos gali būti naudojamos atskirai, kai reikia kelių bandymo sąlygų.
Elektros išdėstymas priklauso nuo įtampos, srovės, bendros galios, varžos vertės ir reikiamo apkrovos diapazono. Tos pačios kabineto struktūros negalima taikyti kiekvienam projektui.
Galia turėtų būti vertinama kartu su veikimo trukme. Įrenginio, kuris kelias minutes atlaiko didelę apkrovą, šiluminiai reikalavimai skiriasi nuo to, kuris veikia nuolat.
Taip pat reikia apsvarstyti pakartotinį bandymą. Net kai kiekvienas atskiras bandymas yra palyginti trumpas, ankstesnių ciklų metu susikaupusi šiluma gali turėti įtakos leistinai kito ciklo apkrovai.
Norint tiksliai pasirinkti, reikia nurodyti veikimo trukmę, pasikartojimo intervalą, aplinkos temperatūrą ir reikiamą apkrovą kartu su vardine elektrine galia.
Visa elektros energija, kurią išsklaido varžos elementai, galiausiai tampa šiluma. Todėl gaubtui reikalingas tinkamas būdas pašalinti tą šilumą išlaikant saugią darbo temperatūrą.
Natūrali konvekcija gali būti tinkama kai kurioms mažesnės galios programoms. Didesnės talpos įrangai gali prireikti priverstinio oro aušinimo, ventiliatoriaus galią ir oro srauto kelią suderinus su numatoma šilumos gamyba.
Statant spintelę taip pat reikia atsižvelgti į elektros izoliaciją, atstumą tarp komponentų, prieigą prie terminalų, techninę priežiūrą ir supančią aplinką. Lauko įrengimams gali prireikti papildomos apsaugos nuo drėgmės, dulkių, temperatūros pokyčių ir korozijos.
| Parametras | Atrankos svarstymas |
|---|---|
| Nominali įtampa | Sistemos įtampos ir izoliacijos reikalavimai |
| Apkrovos galia | Bendra galia, kurią turi sugerti pasipriešinimo mazgas |
| Atsparumas | Bendras atsparumas ir reikalingas apkrovos diapazonas |
| Darbo ciklas | Nepertraukiamas, su pertrūkiais arba trumpalaikis veikimas |
| Aušinimas | Natūrali konvekcija arba priverstinis oro aušinimas |
| Įkėlimo žingsniai | Pasirenkamų pasipriešinimo sekcijų skaičius |
| Montavimas | Vidaus arba lauko sąlygos ir laisva erdvė |
| Kontrolė | Rankinis, kontaktoriumi pagrįstas arba nuotolinis apkrovos perjungimas |
Skirtingoms elektros sąlygoms tinka skirtingos varžos konstrukcijos. AVielinis rezistoriusgali būti naudojamas ten, kur reikalinga apibrėžta varžos vertė ir tinkama galia. AnAliuminiu dengtas rezistoriussuteikia kompaktišką metalo korpuso konstrukciją su naudingu šilumos perdavimo keliu.
A Dešimtmečio pasipriešinimo dėžutėskirtas kitokio pobūdžio darbams. Dėl pasirenkamų varžos verčių jis naudingas atliekant laboratorinius bandymus, kalibravimą ir grandinės kūrimą, o ne veikiant didelės galios apkrovai.
Montuojant spintelę, reikia atsižvelgti į atskirų elementų pasirinkimą kartu su bendra elektros apkrova, šiluminėmis sąlygomis ir įrengimo išdėstymu.
Visą pramoninę maitinimo sistemą gali sudaryti kelių tipų komponentai, kurių kiekvienas turi tam tikrą elektrinę funkciją. Rezistorius gali išsklaidyti elektros energiją arba užtikrinti srovės valdymą, o reaktorius įveda indukcinę varžą, padedančią valdyti srovės ir galios kokybės problemas.
A Filtruotinaudojamas norint sumažinti nepageidaujamą elektrinį triukšmą, harmoniką ar aukšto dažnio komponentus. Variklio pavaros sistemose stabdymo blokas gali valdyti regeneruotos energijos kelią prieš pasiekiant pasipriešinimo apkrovą.
Dufew Electric kuria ir gamina galios elektronikos komponentus pramoninei elektros įrangai. Jo gaminių asortimentas apima atsparumo gaminius, stabdžių įrenginius, reaktorius, filtrus ir susijusius galios valdymo komponentus.
OĮG ir projektinių programų specifikacijos gali būti peržiūrėtos pagal reikiamą įtampą, galią, varžą, darbo ciklą, aušinimo metodą, spintelės matmenis, jungtis ir valdymo išdėstymą. Tai leidžia suderinti elektros konfigūraciją su faktine įranga ir bandymo sąlygomis.
„Dufew Electric“ yra Kinijos gamintojas ir tiekėjas, aptarnaujantis įrangos gamintojus, platintojus, sistemų integratorius ir pramonės vartotojus. Įmonė turi ISO ir CE sertifikatus atitinkamiems gaminiams ir atitikties reikalavimams.
Įprastos programos yra generatoriai, UPS sistemos, baterijos, energijos kaupimo įranga, inverteriai, maitinimo šaltiniai ir pasirinktos variklio pavaros sistemos. Reikalinga konfigūracija priklauso nuo įrangos talpos ir bandymo sąlygų.
Taip. Kelios pasipriešinimo sekcijos gali būti suprojektuotos kaip atskiros apkrovos pakopos, leidžiančios operatoriui pasirinkti skirtingus apkrovos lygius. Perjungimo būdas priklauso nuo elektros nominalo ir valdymo reikalavimų.
Ilgiau veikiant susidaro daugiau sukauptos šilumos, todėl reikalinga didesnė šiluminė galia. Nustatant tinkamą įvertinimą, reikia atsižvelgti į bandymo trukmę, kartojimo dažnumą, aušinimo sąlygas ir aplinkos temperatūrą.
Paprastai laikoma, kad varžos elementų sukuriama šiluma viršija tai, ką natūrali konvekcija gali efektyviai pašalinti. Reikalingas oro srautas priklauso nuo galios lygio, korpuso konstrukcijos, veikimo laiko ir aplinkos sąlygų.
Naudinga informacija apima įtampą, srovę, apkrovos galią, varžą, bandymo trukmę, darbo ciklą, apkrovos žingsnius, įrengimo aplinką, galimus spintelės matmenis, aušinimo sąlygas ir valdymo reikalavimus. Įrangos modelis ir numatoma bandymo procedūra taip pat gali padėti atlikti techninį įvertinimą.
