DufewsuteikiaStabdžių smulkintuvaskaip išorinis dinaminio stabdymo sprendimas kintamo dažnio pavaroms (VFD), padedantis valdyti nuolatinės srovės magistralės įtampą, kai varikliai veikia kaip generatoriai greitai lėtėjant arba atliekant kapitalinį remontą. Sukurta 220 V, 380 V ir 690 V pavarų sistemoms, CBU seriją galima konfigūruoti pagal stabdymo galią, darbo ciklą, nuolatinės srovės magistralės įtampą, rezistorių specifikacijas ir montavimo reikalavimus.
Stabdžių smulkintuvas yra pagrindinis dinaminės stabdžių sistemos perjungimo komponentas. Kai variklis sulėtėja, regeneracinė energija gali tekėti atgal į VFD nuolatinės srovės magistralę ir padidinti jo įtampą. Jei ši energija nėra tinkamai valdoma, pavara gali būti apsaugota nuo viršįtampio arba gali būti nekontroliuojamai išjungta. Stabdymo smulkintuvas stebi nuolatinės srovės magistralės įtampą ir greitai perjungia IGBT grandinę, kad perteklinė energija būtų perduota į stabdymo rezistorių, kur ji paverčiama šiluma. Šiame straipsnyje paaiškinama, kaip veikia stabdžių smulkintuvai, pagrindiniai jų techniniai parametrai, pasirinkimo kriterijai, pritaikymas, apsaugos funkcijos ir montavimo ypatumai.
Turinys
- Kas yra stabdžių skeltuvas?
- Kaip veikia stabdžių skeltuvas?
- Kokie techniniai parametrai yra svarbūs?
- Kaip pasirinkti stabdžių skeltuvą?
- Kur naudojami stabdymo smulkintuvai?
- Stabdymo smulkintuvas ir stabdymo rezistorius
- Kokios apsaugos funkcijos yra svarbios?
- Montavimo ir paleidimo svarstymai
- Gamybos ir kokybės svarstymai
- Dažnai užduodami klausimai
Kas yra stabdžių skeltuvas?

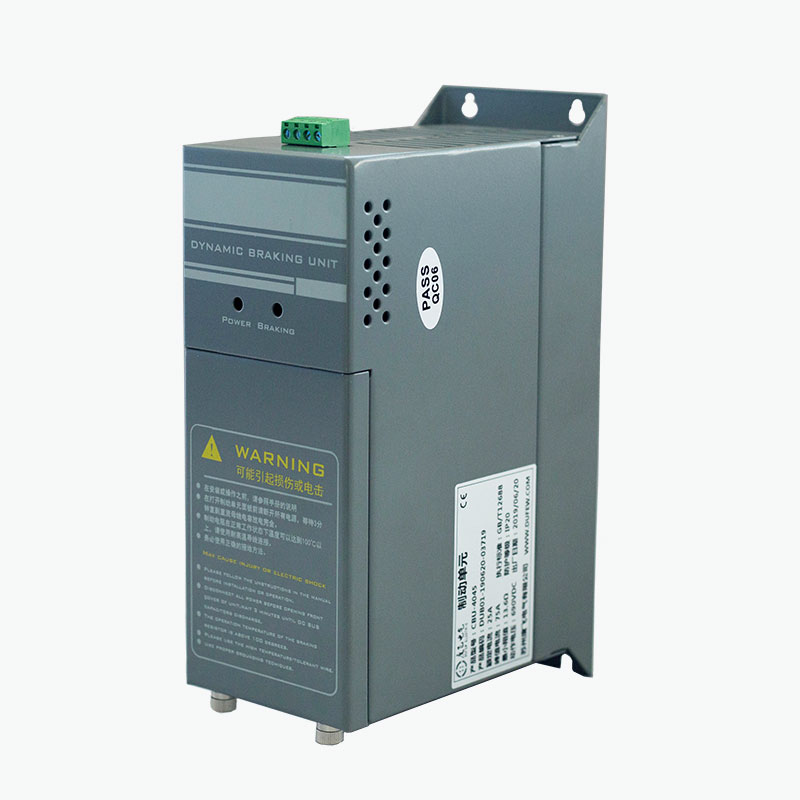

Stabdžių skeltuvas yra elektroninis perjungimo įtaisas, naudojamas kintamo dažnio pavaros nuolatinės srovės tarpinėje grandinėje. Jo pagrindinis tikslas yra kontroliuoti nuolatinės srovės magistralės įtampos kilimą, kurį sukelia regeneracinė energija.
Įprasto variklio veikimo metu elektros energija paverčiama mechanine energija. Tačiau, kai didelės inercijos apkrova sulėtėja, variklis gali laikinai veikti kaip generatorius. Tada mechaninė energija vėl paverčiama elektros energija ir perduodama į nuolatinės srovės magistralę. Ši regeneracinė energija padidina nuolatinės srovės grandinės įtampą.
Stabdymo smulkintuvas suteikia kontroliuojamą kelią šiam energijos pertekliui. Kai nuolatinės srovės magistralės įtampa pasiekia iš anksto nustatytą stabdymo slenkstį, smulkintuvo IGBT perjungimo grandinė įsijungia ir nukreipia energiją į išorinį stabdymo rezistorių. Rezistorius paverčia elektros energiją į šilumą, padėdamas išlaikyti nuolatinės srovės magistralę atitinkamame veikimo diapazone.
Todėl stabdymo smulkintuvas savarankiškai neišsklaido energijos. Vietoj to jis kontroliuoja, kada ir kaip stabdymo rezistorius prijungiamas prie nuolatinės srovės magistralės.
Kaip veikia stabdžių skeltuvas?
Veikimo principas pagrįstas automatiniu nuolatinės srovės magistralės įtampos stebėjimu ir greitu elektroniniu perjungimu. Visą procesą galima apibendrinti taip:
- Variklio lėtėjimas:VFD nurodo varikliui sumažinti greitį.
- Regeneracinė operacija:Variklis laikinai veikia kaip generatorius.
- Pakyla nuolatinės srovės magistralės įtampa:Atkuriamoji elektros energija grįžta į pavaros nuolatinės srovės grandį.
- Slenksčio aptikimas:Stabdžių smulkintuvas nustato, kad nuolatinės srovės magistralės įtampa pasiekė sukonfigūruotą veikimo lygį.
- IGBT perjungimas:Perjungimo grandinė veda ir suteikia kelią į stabdymo rezistorių.
- Energijos išsklaidymas:Stabdymo rezistorius elektros energijos perteklių paverčia šiluma.
- Išjungimas:Kai nuolatinės srovės magistralės įtampa nukrenta žemiau atleidimo slenksčio, smulkintuvas išsijungia.
Šis perjungimo ciklas gali greitai kartotis stabdant. Rezultatas yra kontroliuojamas regeneracinės energijos išsklaidymas, nereikalaujant atskiro išorinio valdiklio pagrindiniam įtampos stebėjimui.
Tais atvejais, kai naudojamas dažnas stabdymas arba didelė regeneracinė energija, išorinis stabdymo smulkintuvas gali būti ypač naudingas, kai VFD vidinė stabdymo galia yra nepakankama.
Kokie techniniai parametrai yra svarbūs?
Pasirinkus stabdžių smulkintuvą tik pagal variklio galią, gali atsirasti netinkama stabdžių sistema. Reikėtų įvertinti faktines regeneravimo sąlygas, nuolatinės srovės magistralės įtampą, stabdymo dažnį, rezistorių charakteristikas ir darbo ciklą.
| Parametras | Dufew CBU serijos nuoroda | Inžinerinė reikšmė |
|---|---|---|
| Sistemos įtampa | 220VAC / 380VAC / 690VAC | Nustato taikomą pavaros ir nuolatinės srovės magistralės įtampos klasę |
| 220V stabdymo įtampa | DC340 / 360 / 380 / 400 / 420 V ± 10 V | Suteikia pasirenkamus stabdymo slenksčius suderinamoms sistemoms |
| 380V stabdymo įtampa | DC630 / 660 / 690 / 730 / 760 V ± 10 V | Tinka įvairioms 380 V klasės pavarų konfigūracijoms |
| 690V stabdymo įtampa | DC1140V ±10V | Sukurta suderinamoms 690 V klasės pavarų sistemoms |
| Kontrolės metodas | Automatinis nuolatinės srovės magistralės įtampos stebėjimas | Leidžia smulkintuvui automatiškai reaguoti į regeneracines sąlygas |
| Lygiagretus atsakas | ≤1ms | Palaiko koordinuotą perjungimą lygiagrečiose konfigūracijose |
| Ventiliatoriaus paleidimo temperatūra | apytiksliai 45°C | Padeda valdyti šilumą esant didesnėms stabdymo apkrovoms |
| Apsauga nuo perkaitimo | apytiksliai 85°C | Užtikrina šiluminę stabdžių grandinės apsaugą |
| Apsaugos įvertinimas | IP20 ar aukštesnis | Nurodo taikomos konfigūracijos gaubto apsaugos lygį |
| Taikomas standartas | GB/T 12668 | Palaikoma su pavara susijusios įrangos techninė atitiktis |
Galutinė įtampa, modelis, elektrinė konfigūracija ir stabdymo pajėgumas visada turi būti patvirtinti pagal konkrečius VFD ir taikymo reikalavimus.
Kaip pasirinkti stabdžių skeltuvą?
Profesionalus pasirinkimas prasideda nuo stabdymo sąlygų, o ne paprasčiausiai derinant smulkintuvą su vardine variklio galia. Sistema, kuri labai dažnai sustabdo mažą variklį, gali sukurti sudėtingesnes šilumos sąlygas nei didesnis variklis, kuris stabdo tik retkarčiais.
Pagrindiniai pasirinkimo veiksniai yra šie:
- Pavaros sistemos įtampa:Įsitikinkite, kad smulkintuvo įtampos klasė atitinka VFD sistemą.
- Variklio galia:Naudokite variklio įvertinimą kaip bendrą sistemos dydį.
- Apkrovos inercija:Didelės inercijos apkrovos paprastai sukuria daugiau regeneracinės energijos greito lėtėjimo metu.
- Lėtėjimo laikas:Trumpesnis stabdymo laikas gali padidinti momentinę stabdymo galią.
- Stabdymo dažnis:Pakartotiniai stabdymo ciklai padidina šiluminį įtampą.
- Stabdymo rezistorius:Atsparumo vertė, galia ir darbo ciklas turi būti suderinami su smulkintuvu.
- Aplinkos temperatūra:Aukštesnė aplinkos temperatūra gali sumažinti turimą šiluminę galią.
- Kabinos vėdinimas:Pakankamas oro srautas ir montavimo tarpas yra būtini šilumos išsklaidyti.
- Lygiagretus veikimas:Kai stabdymo poreikis viršija vieno agregato pajėgumą, gali būti svarstoma galimybė naudoti kelis smulkintuvus.
Inžineriniam įvertinimui naudinga informacija apima VFD modelį, variklio įvertinimą, apkrovos tipą, reikalingą lėtėjimo laiką, stabdymo dažnį, esamas rezistorių specifikacijas ir numatomą darbo ciklą.
Kur naudojami stabdymo smulkintuvai?
Stabdymo smulkintuvai plačiai pritaikomi pramoninėse pavarų sistemose, kur dėl greito lėtėjimo, didelės inercijos ar kapitalinio remonto apkrovų į nuolatinės srovės magistralę gali būti grąžinta daug energijos.
| Taikymas | Tipinis stabdymo reikalavimas |
|---|---|
| Liftai | Valdo regeneracinę energiją važiuojant žemyn ir greitai lėtėjant |
| Kėlimo įranga | Tvarko regeneracinę energiją, pagamintą mažinant apkrovas |
| Kranai | Palaiko dinaminį kėlimo ir didelės inercijos apkrovų stabdymą |
| Centrifugos | Valdo greito stabdymo metu generuojamą energiją |
| Konvejeriai | Valdo nuolatinės srovės magistralės įtampą, kai judančios apkrovos generuoja regeneracinę energiją |
| Tekstilės mašinos | Palaiko dažnus pagreičio ir lėtėjimo ciklus |
| Popieriaus mašinos | Padeda valdyti dinaminius stabdymo reikalavimus nuolatinėje gamyboje |
| Staklės | Palaiko greitą stabdymą ir kontroliuojamą lėtėjimą |
| Pramoninės skalbimo mašinos | Valdo pasikartojančius stabdymo ciklus |
Stabdymo smulkintuvas ir stabdymo rezistorius
Paplitusi klaidinga nuomonė, kad stabdžių smulkintuvas ir stabdymo rezistorius atlieka tą pačią funkciją. Tiesą sakant, jie yra vienas kitą papildantys dinaminės stabdžių sistemos komponentai.
| Komponentas | Pagrindinė funkcija |
|---|---|
| DC autobusas | Užtikrina elektrinį ryšį tarp VFD ir stabdžių grandinės |
| Stabdžių smulkintuvas | Valdo, kada regeneracinė energija perduodama iš nuolatinės srovės magistralės |
| Stabdymo rezistorius | Perduotą elektros energiją paverčia šiluma |
Todėl smulkintuvas veikia kaip perjungimo valdiklis, o rezistorius veikia kaip energijos išsklaidymo elementas. Abu komponentai turi būti tinkamai suderinti su pavaros sistema ir stabdymo darbo ciklu.
Kokios apsaugos funkcijos yra svarbios?
Kadangi stabdžių grandinės gali apdoroti didelę elektros ir šiluminę energiją, apsaugos funkcijos yra svarbios patikimam pramoniniam darbui. Priklausomai nuo pasirinktos konfigūracijos, Dufew CBU serija gali turėti keletą apsaugos funkcijų.
- Nuolatinės srovės magistralės apsauga nuo viršįtampio
- Stabdymo grandinės apsauga nuo trumpojo jungimo
- Apsauga nuo perkaitimo
- Aušinimo ventiliatoriaus gedimų apsauga
- Gedimo relės išėjimas
Gedimo relė gali duoti signalą išorinei valdymo sistemai, kai atsiranda apibrėžta gedimo sąlyga. Tai gali padėti integruoti stabdžių grandinę į platesnę pramonės automatizavimo ir apsaugos strategiją.
Montavimo ir paleidimo svarstymai
Tinkamas montavimas yra būtinas tiek elektros saugumui, tiek stabdymo veiksmingumui užtikrinti. Prieš pradėdami eksploatuoti stabdžių smulkintuvą, inžinieriai turėtų patikrinti visą stabdžių grandinę, o ne tikrinti skeltuvą atskirai.
- Įsitikinkite, kad smulkintuvo įtampos klasė atitinka pavaros sistemą.
- Prieš prijungdami patikrinkite nuolatinės srovės magistralės poliškumą.
- Patikrinkite stabdymo rezistoriaus varžą ir galią.
- Įsitikinkite, kad visi gnybtai yra tinkamai prijungti ir tvirtai priveržti.
- Užtikrinkite pakankamą vėdinimą ir įrengimo tarpą.
- Jei reikia, atskirkite maitinimo laidus nuo jautraus valdymo ir signalo laidų.
- Prijunkite gedimo relės grandinę, kai to reikalauja valdymo architektūra.
- Prieš įjungdami sistemą, atlikite elektrinius patikrinimus.
Priverstinis oro aušinimas gali būti svarbus tais atvejais, kai naudojamas didelis stabdymo dažnis arba didelė stabdymo galia. Faktinės šiluminės charakteristikos priklauso nuo stabdymo galios, darbo ciklo, aplinkos temperatūros, spintos vėdinimo, įrengimo atstumo ir veikimo dažnio.
Montavimą ir paleidimą turi atlikti kvalifikuoti elektriniai darbuotojai pagal galiojančius gaminio dokumentus ir elektros reikalavimus.
Gamybos ir kokybės svarstymai
Pramonės klientams, perkantiems stabdžių smulkintuvą iš Kinijos gamintojo ar tiekėjo, produkto veikimas turėtų būti įvertintas kartu su gamybos galimybėmis, bandymų procedūromis, dokumentacija ir technine pagalba.
„Dufew Electric“ gamina galios elektronikos komponentus, skirtus pramoninėms pavaroms ir galios valdymo programoms, įskaitant stabdžių smulkintuvus, stabdymo rezistorius, stabdymo blokus, reaktorius, filtrus, transformatorius ir pramoninius rezistorius.
Priklausomai nuo gaminio konfigūracijos, kokybės kontrolė gali apimti:
- Gaunamų medžiagų patikrinimas
- Elektros jungčių patikra
- Izoliacijos atsparumo bandymas
- Dielektrinio stiprumo bandymas
- Perjungimo funkcijos patikrinimas
- Apsaugos funkcijos patikrinimas
- Aušinimo ventiliatoriaus patikra
- Gnybtų ir matmenų patikrinimas
- Galutinis gaminio patikrinimas ir pakavimas
CBU serija gaminama pagal taikomus GB/T 12668 reikalavimus, o Dufew Electric išlaiko atitinkamus ISO ir CE sertifikatus savo kokybės ir gaminių atitikties sistemoje. Konkretūs sertifikavimo dokumentai ir techniniai įrašai turi būti patvirtinti pagal pasirinktą modelį ir projekto reikalavimus.
Dažnai užduodami klausimai apie stabdymo smulkintuvus
1. Kokia yra pagrindinė stabdžių smulkintuvo paskirtis?
Stabdymo smulkintuvas valdo regeneracinę energiją, grąžinamą į VFD nuolatinės srovės magistralę variklio lėtėjimo arba kapitalinio remonto metu. Jis perjungia energijos perteklių į stabdymo rezistorių, kad padėtų išvengti per didelės nuolatinės srovės magistralės įtampos.
2. Ar stabdžių smulkintuvas pakeičia stabdymo rezistorių?
Ne. Abu komponentai atlieka skirtingas funkcijas. Stabdymo smulkintuvas valdo perjungimo kelią, o stabdymo rezistorius regeneracinę elektros energiją paverčia šiluma. Paprastai jie skirti veikti kartu.
3. Ar vienas stabdymo smulkintuvas gali palaikyti didelio galingumo stabdymą?
Tai priklauso nuo reikalingos stabdymo galios, darbo ciklo, nuolatinės srovės magistralės įtampos, rezistoriaus konfigūracijos ir pasirinkto modelio. Jei vieno įrenginio nepakanka, pagal sistemos konstrukciją lygiagrečiai gali būti prijungti keli suderinami smulkintuvai.
4. Kokias įtampos sistemas gali palaikyti Dufew CBU serija?
CBU serija yra skirta 220 V, 380 V ir 690 V pavarų sistemoms. Tinkamas modelis ir stabdymo įtampa turi būti parenkami atsižvelgiant į VFD nuolatinės srovės magistralės charakteristikas ir pritaikymą.
5. Kokią informaciją reikia pateikti prašant stabdžių skeltuvą?
Norėdami tiksliai pasirinkti techninį pasirinkimą, pateikite pavaros modelį, sistemos įtampą, variklio galią, apkrovos tipą, lėtėjimo laiką, stabdymo dažnį, reikalingą stabdymo galią, stabdymo rezistoriaus specifikacijas, darbo ciklą, aplinkos sąlygas ir įrengimo reikalavimus, kai tik įmanoma.
Išvada
Tinkamai parinktasStabdžių smulkintuvasgali atlikti svarbų vaidmenį kontroliuojant regeneracinę energiją ir palaikant stabilią nuolatinės srovės magistralės įtampą sudėtingose VFD programose. Nuo liftų ir kranų iki centrifugų, konvejerių, tekstilės įrangos ir staklių – tinkamas smulkintuvo, stabdymo rezistoriaus, aušinimo sistemos ir apsaugos funkcijų derinys gali pagerinti dinaminio stabdymo patikimumą. Jei vertinate stabdžių smulkintuvą naujai pavaros sistemai arba jums reikia pagalbos dėl įtampos, stabdymo galios, rezistoriaus specifikacijų ir darbo ciklo suderinimo,susisiekite su mumisaptarti jūsų taikymo reikalavimus su „Dufew Electric“ ir nustatyti tinkamą konfigūraciją.
