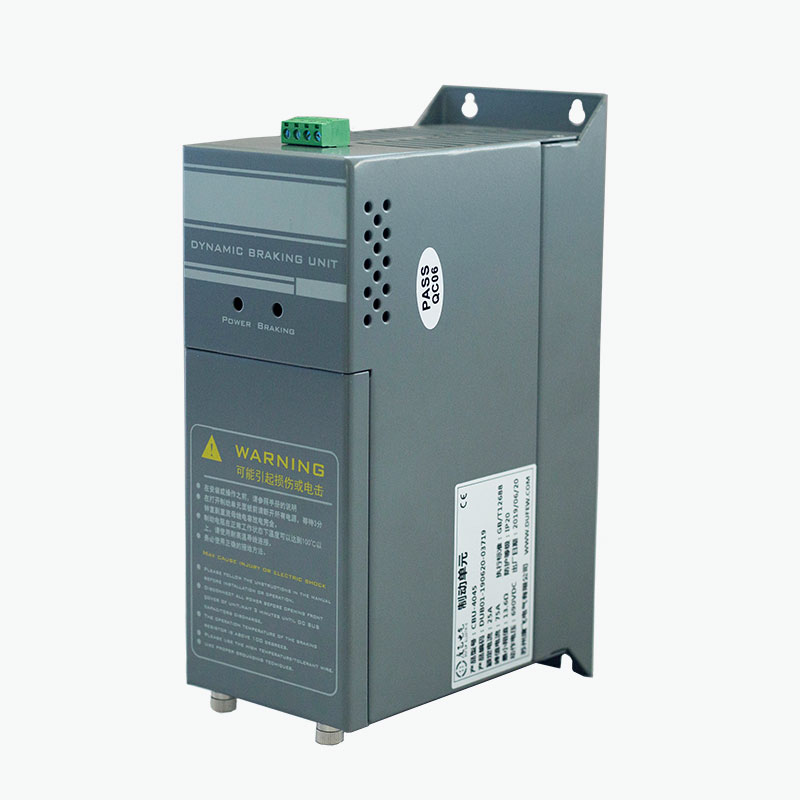

Straipsnio santrauka: A stabdžių skeltuvasyra esminis kintamo dažnio pavarų (VFD) dinaminių stabdžių sistemų komponentas, padedantis valdyti regeneracinę energiją variklio lėtėjimo ir kapitalinio remonto metu.Dufew Electrictiekia CBU serijos stabdžių smulkintuvus, sukurtus suderinamoms 220V, 380V ir 690V pavaros sistemoms. Stebėdami nuolatinės srovės magistralės įtampą ir perjungdami perteklinę energiją į išorinį stabdymo rezistorių, šie įrenginiai padeda valdyti įtampos kilimą ir palaiko patikimą stabdymo efektyvumą. Šiame vadove paaiškinama, kaip veikia stabdžių smulkintuvai, pagrindiniai jų techniniai parametrai, atrankos kriterijai, pramoninis pritaikymas ir įrengimo svarstymai.
Stabdymo smulkintuvas yra elektroninis perjungimo įtaisas, naudojamas kintamo dažnio pavaros nuolatinės srovės tarpinėje grandinėje regeneracinės energijos perteklių valdyti. Jis veikia su stabdymo rezistoriumi, kad padėtų neleisti nuolatinės srovės magistralės įtampai pakilti virš priimtino darbinio lygio variklio lėtėjimo metu.
Įprasto veikimo metu VFD tiekia elektros energiją varikliui, kad sukurtų mechaninį judėjimą. Kai variklis sulėtėja arba varo kapitalinį remontą, jis gali laikinai veikti kaip generatorius. Gauta elektros energija teka atgal į nuolatinės srovės magistralę ir gali sukelti viršįtampio gedimą, jei energija negali būti tinkamai absorbuojama.
Stabdymo smulkintuvas išsprendžia šią problemą, perjungdamas elektros kelią į išorinį stabdymo rezistorių, kai nuolatinės srovės magistralės įtampa pasiekia iš anksto nustatytą slenkstį. Rezistorius perduodamą elektros energiją paverčia šiluma.
Dufew Electric CBU serija skirta išoriniam dinaminiam stabdymui suderinamose pavarų sistemose. Jo konfigūraciją galima pasirinkti pagal sistemos įtampą, stabdymo reikalavimus, rezistorių charakteristikas, montavimo sąlygas.
Veikimo principas priklauso nuo nuolatinės srovės magistralės įtampos stebėjimo ir greito elektroninio perjungimo. CBU serijoje IGBT pagrįsta perjungimo grandinė automatiškai reaguoja, kai įtampa pasiekia sukonfigūruotą stabdymo slenkstį.
Šis procesas kartojamas pagal poreikį stabdant. Tai padeda valdyti nuolatinės srovės magistralės įtampą nereikalaujant atskiro išorinio valdiklio pagrindiniam įtampos stebėjimui.
Norėdami gauti daugiau informacijos apie susijusią įrangą, peržiūrėkite Dufew Electric stabdžių blokų sprendimus ir pramoninius galios elektronikos produktus.
Tinkamai parinktas stabdžių smulkintuvas gali pagerinti dinaminės stabdžių sistemos veikimą, ypač tais atvejais, kai dažnai stabdoma, reikia didelės inercijos arba atliekama kapitalinė apkrova.
Faktinis veikimas priklauso nuo pavaros, variklio inercijos, stabdymo rezistoriaus, regeneracinės energijos, stabdymo dažnio, darbo ciklo ir įrengimo aplinkos. Todėl smulkintuvas turėtų būti pasirinktas kaip visos stabdžių sistemos dalis, o ne kaip atskiras komponentas.
Techninės specifikacijos nustato, ar stabdžių smulkintuvas tinka konkrečiam VFD įrenginiui. Šioje lentelėje apibendrinami atskaitos parametrai, paskelbti Dufew Electric CBU serijai.
| Parametras | Standartinė specifikacija | Inžinerinis svarstymas |
|---|---|---|
| Pavaros sistemos įtampa | 220V, 380V ir 690V kintamosios srovės klasės | Turi atitikti suderinamo disko ir nuolatinės srovės magistralės konfigūraciją. |
| 220V klasės stabdymo įtampa | DC 340/360/380/400/420V ±10V | Pasirenkami suderinamų konfigūracijų slenksčiai. |
| 380V klasės stabdymo įtampa | DC 630/660/690/730/760V ±10V | Turi būti suderintas su pasirinktu pavaros ir smulkintuvo modeliu. |
| 690V klasės stabdymo įtampa | DC 1140V ±10V | Reikalingas sistemos suderinamumo patvirtinimas. |
| Kontrolės metodas | Automatinis nuolatinės srovės magistralės įtampos stebėjimas | Įgalina automatinį perjungimą regeneracinio veikimo metu. |
| Lygiagretus atsakas | ≤1 ms | Suderinamų lygiagrečių konfigūracijų atsako specifikacijos nuoroda. |
| Ventiliatoriaus paleidimo temperatūra | Maždaug 45°C | Palaiko šilumos valdymą atitinkamomis eksploatavimo sąlygomis. |
| Apsauga nuo perkaitimo | Maždaug 85°C | Suteikia šiluminės apsaugos slenkstį. |
| Apsaugos įvertinimas | IP20 arba aukštesnis, priklausomai nuo konfigūracijos | Patikrinkite konkretaus modelio korpuso įvertinimą. |
| Taikomas standartas | GB/T 12668 | Patvirtinkite pasirinktam produktui taikomus reikalavimus ir dokumentus. |
Pastaba: tai yra nuorodos specifikacijos, o ne garantija, kad kiekvienas modelis palaiko visus išvardytus nustatymus. Prieš užsakydami arba montuodami gaminio dokumentacijoje, patvirtinkite galutinį modelį, stabdymo įtampą, elektros charakteristikas ir apsaugos funkcijas.
Norint pasirinkti stabdžių smulkintuvą, reikia daugiau nei suderinti jo vardinę vertę su variklio galia. Regeneracinė energija ir šiluminė apkrova labai skiriasi priklausomai nuo varomos įrangos ir veikimo ciklo.
Nustatykite VFD vardinę įėjimo įtampą ir nuolatinės srovės magistralės charakteristikas. Pasirinkite suderinamą smulkintuvo įtampos klasę ir patikrinkite, ar pasirinktas stabdymo slenkstis atitinka leistiną pavaros veikimo diapazoną.
Didelės inercijos apkrovos gali generuoti didelę regeneracinę energiją, kai lėtėja. Trumpesnis stabdymo laikas gali padidinti reikalingą momentinę stabdymo galią. Ypatingą dėmesį reikia skirti tokioms reikmėms kaip centrifugos, keltuvai ir greitaeigiai įrenginiai.
Rezistoriaus varžos vertė, nominali galia, impulsų energijos talpa ir darbo ciklas turi būti suderinami su VFD ir smulkintuvu. Netinkamas rezistorius gali sukelti per didelę srovę, perkaitimą arba netinkamą stabdymo efektyvumą.
Mašinos, kuri sustoja kas kelias sekundes, šiluminiai reikalavimai skiriasi nuo tos, kuri sustoja tik retkarčiais. Dažnas stabdymas gali padidinti vidutinę rezistoriaus ir perjungimo grandinės generuojamą šilumą.
Aplinkos temperatūra, gaubto vėdinimas, montavimo tarpas ir oro srautas turi įtakos šiluminėms savybėms. Pasirinkta įranga turi būti sumontuota pagal gamintojo elektros instaliacijos ir vėdinimo reikalavimus.
Šis kontrolinis sąrašas gali padėti parengti techninę užklausą:
Stabdymo smulkintuvai naudingi pavaros sistemose, kuriose variklis grąžina energiją lėtėjimo, nuleidimo ar kitomis regeneracinėmis darbo sąlygomis. Įprastos programos apima:
Ne kiekvienai programai reikalingas išorinis stabdžių smulkintuvas. Sprendimas priklauso nuo VFD integruotos stabdymo galimybės, reikiamo stabdymo laiko, apkrovos charakteristikų ir regeneracinio veikimo dažnio.
Nors šie komponentai veikia kartu, jie atlieka skirtingas funkcijas. Skirtumo supratimas padeda inžinieriams pasirinkti suderinamą dinaminę stabdžių sistemą.
| Komponentas | Pirminė funkcija | Atrankos dėmesys |
|---|---|---|
| Stabdžių smulkintuvas | Perjungia stabdymo grandinę pagal nuolatinės srovės magistralės įtampą. | Įtampos klasė, perjungimo pajėgumas, apsaugos ir stabdymo reikalavimai. |
| Stabdymo rezistorius | Regeneruotą elektros energiją paverčia šiluma. | Atsparumas, galia, impulsų energijos talpa ir darbo ciklas. |
| VFD DC magistralė | Užtikrina elektros jungtį su stabdžių grandine. | Įtampos ribos, gnybtų suderinamumas ir pavaros specifikacijos. |
Stabdymo smulkintuvas pats negali išsklaidyti regeneracinės energijos. Jis valdo perjungimo kelią, o rezistorius sugeria energiją. Abu turi būti suderinami su pavara ir numatytomis eksploatavimo sąlygomis.
Taikomoms programoms, kurioms reikalingas platesnis elektros sprendimas, „Dufew Electric“ taip pat siūlo susijusius galios elektronikos komponentus, skirtus pramoninėms pavaroms ir galios valdymo sistemoms.
Teisingas montavimas padeda užtikrinti saugų veikimą, efektyvų aušinimą ir pastovų stabdymo efektyvumą. Prieš pradėdami eksploatuoti, kvalifikuoti elektriniai darbuotojai turi patikrinti:
Įprastinės priežiūros metu patikrinkite, ar nėra atsilaisvinusių jungčių, nesusikaupusių dulkių, riboto oro srauto, perkaitimo požymių ir neįprastų rezistorių pažeidimų. Bet koks bandymas ar techninė priežiūra, susijusi su nuolatinės srovės magistrale, turi atitikti gamintojo saugos nurodymus. Pavara turi būti izoliuota nuo maitinimo šaltinio, o DC magistralė prieš pradedant darbą turi būti patikrinta, ar ji išsikrovusi.
Įrengimas ir priežiūra turi atitikti galiojančius elektros saugos reikalavimus. Nepasitikėkite stabdžių smulkintuvu kaip mašinos reikalingos mechaninės arba saugos stabdžių sistemos pakaitalu.
Jo pagrindinis tikslas yra valdyti regeneracinę energiją, grąžinamą į VFD nuolatinės srovės magistralę lėtėjimo ar kapitalinio remonto metu. Jis perjungia energijos perteklių į suderinamą stabdymo rezistorių, kad padėtų išvengti per didelės nuolatinės srovės magistralės įtampos.
Ne. Smulkintuvas kontroliuoja, kada stabdžių grandinė laidi, o rezistorius paverčia elektros energiją šiluma. Jie atlieka papildomas funkcijas ir turi būti tinkamai suderinti.
Ne. Kai kuriose pavarose yra pakankamai integruotos stabdymo galimybės numatytoms apkrovoms. Išorinio smulkintuvo gali prireikti, kai regeneracinė energija, stabdymo dažnis arba reikalingas lėtėjimas viršija vidinės grandinės galimybes.
Paskelbtoje gaminio informacijoje nurodytos suderinamų 220 V, 380 V ir 690 V pavarų sistemų konfigūracijos. Tikslus modelis ir stabdymo įtampa turi būti patvirtinti pagal pavaros nuolatinės srovės magistralės specifikacijas.
Suderinami įrenginiai gali būti jungiami lygiagrečiai, kai vienas blokas negali atitikti reikiamos stabdymo galios ir gaminio konstrukcija palaiko šį išdėstymą. Visos sistemos laidai, rezistorių konfigūracija, perjungimo koordinavimas ir šiluminiai reikalavimai turi būti patikrinti.
Pasirinkimas priklauso nuo pavaros pasipriešinimo ribų, stabdymo galios, energijos per stabdymo ciklą, veikimo dažnio ir darbo ciklo. Rezistorius taip pat turi atitikti smulkintuvo elektros parametrus ir montavimo sąlygas.
Pateikite VFD modelį, sistemos įtampą, variklio galią, apkrovos tipą, lėtėjimo laiką, stabdymo dažnį, rezistorių specifikacijas, darbo ciklą ir įrengimo sąlygas. Ši informacija padeda tiekėjui įvertinti tinkamą modelį ir konfigūraciją.
Tinkamai parinktas stabdymo smulkintuvas padeda valdyti regeneracinę energiją, valdyti nuolatinės srovės magistralės įtampos kilimą ir palaikyti patikimą dinaminį stabdymą pramoninėse pavarų sistemose. Jo efektyvumas priklauso nuo smulkintuvo, stabdymo rezistoriaus, pavaros įtampos, apkrovos charakteristikų ir šiluminių reikalavimų suderinimo su programa.
„Dufew Electric“ CBU serija siūlo suderinamoms 220 V, 380 V ir 690 V pavaros sistemoms skirtus stabdžių skeltuvus, modelius pasirenkant pagal elektros parametrus ir veikimo sąlygas. Nesvarbu, ar jūsų projektas susijęs su liftais, kranais, konvejeriais, centrifugomis ar kitomis pramoninėmis mašinomis, norint rasti tinkamą stabdymo sprendimą, būtina atidžiai peržiūrėti specifikacijas.
Jei ieškote patikimo stabdžių smulkintuvo gamintojo ir tiekėjo savo pramoninės pavaros projektui, išbandykite Dufew Electric stabdžių smulkintuvo gaminius irsusisiekite su mumissu jūsų pavaros specifikacijomis, stabdymo reikalavimais ir montavimo informacija. Mūsų komanda gali padėti įvertinti jūsų programai tinkamą konfigūraciją.
