Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.
Kai prieš montuojant ar masinę gamybą reikia patikrinti galios įrangos veikimą, būtinas stabilus ir valdomas apkrovos šaltinis.

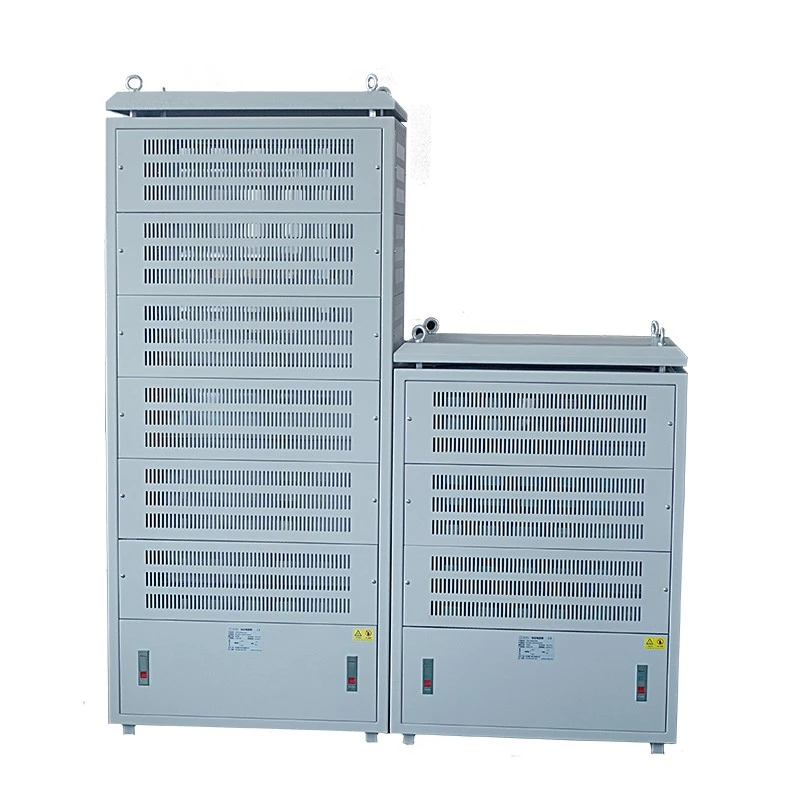

„Dufew Electric Load Resistor Cabinet“ yra praktiškas sprendimas, imituojant realias darbo apkrovas per sausus rezistorių elementus. Jis paverčia elektros energiją į šilumą per rezistorių modulius, todėl inžinieriai gali įvertinti įrangos išėjimo galimybes, perkrovos našumą, temperatūros kilimą ir ilgalaikį veikimo stabilumą.
Skirtingai nuo stabdymo rezistorių sistemų, kurios daugiausia valdo regeneruotą energiją variklio lėtėjimo metu, šis produktas yra sukurtas nuolatiniam apkrovos modeliavimui ir patikimumo bandymams.
Spintelė priima keletą nepriklausomų rezistorių grupių su moduliniu perjungimu. Vartotojai gali reguliuoti skirtingus apkrovų derinius pagal bandymo reikalavimus, įskaitant lengvą apkrovą, vardinę apkrovą ir perkrovos sąlygas.
Sistema palaiko:
- Galios diapazonas: 20KW-500KW
- Darbinė įtampa: ≤3000V
- Atsparumo diapazonas: 0,01Ω-1KΩ
- Atsparumo tikslumas: ±3% / ±5% / ±10%
Dufew Electric teikia pritaikytas konfigūracijas pagal išbandytus įrangos parametrus, testavimo trukmę, diegimo aplinką ir apkrovos reikalavimus.
Prieš montuodami arba pristatydami masinei gamybai generatorius, UPS sistemas, energijos kaupimo sistemas ar galios keitiklius, gamintojai turi patikrinti, ar įranga gali saugiai ir patikimai veikti skirtingomis apkrovos sąlygomis.
Vien tik bandymas be apkrovos negali atskleisti tokių problemų kaip nepakankama išvesties galia, per didelis temperatūros kilimas, nestabilus energijos konvertavimas, apsaugos sistemos gedimai ar ilgalaikė patikimumo rizika.
Kontroliuojama varžinė apkrova leidžia inžinieriams imituoti realias darbo sąlygas saugioje bandymo aplinkoje. „Dufew Electric Load Resistor Cabinet“ padeda vartotojams įvertinti įrangos našumą atliekant mažos apkrovos bandymus, vardinės apkrovos bandymus, nuolatinius visos apkrovos bandymus ir trumpalaikius perkrovos testus, padedančius nustatyti galimas problemas prieš įdiegiant.
Jis naudoja didelės galios rezistorių elementus, kad paverstų elektros energiją į kontroliuojamą šiluminę energiją įrangos bandymo metu.
Testavimo proceso metu bandoma įranga tiekia elektros energiją į spintą, o rezistorių moduliai sunaudoja energiją pagal sukonfigūruotas varžos reikšmes. Tada susidariusi šiluma pašalinama per aušinimo sistemą, todėl inžinieriai gali analizuoti įrangos veikimą skirtingomis apkrovos sąlygomis.
Modulinė rezistoriaus struktūra leidžia lanksčiai derinti apkrovas, nekeičiant fiksuotos galios bandymo įrangos, palaikant įvairias bandymo sąlygas, tokias kaip mažos apkrovos veikimas, vardinės apkrovos veikimas, nuolatinis visos apkrovos veikimas ir trumpalaikės perkrovos modeliavimas.
Norint pasirinkti tinkamą apkrovos spintelę, reikia daugiau nei pasirinkti galią. Teisinga konfigūracija priklauso nuo išbandytos įrangos, eksploatavimo sąlygų ir konkrečių bandymo tikslų.
Apkrovos talpa turi atitikti išbandytos įrangos galios reikalavimus, įskaitant generatoriaus vardinę galią, UPS talpą, PCS nominalią galią ir keitiklio išėjimo galią.
Pavyzdžiui, 500KW generatoriaus bandymo projektui gali prireikti apkrovos spintos, sukonfigūruotos pagal faktinį testavimo procentą, trukmę ir veikimo sąlygas.
Skirtingai įrangai reikia skirtingų elektros konfigūracijų. Klientai turėtų pateikti kintamosios arba nuolatinės srovės bandymo reikalavimus, darbinės įtampos ir dažnio reikalavimus, jei taikoma.
Dufew Electric gali pritaikyti spintelę pagal skirtingas įtampos sąlygas ir bandymo reikalavimus.
Skirtingiems bandymų tikslams reikalingi skirtingi apkrovos profiliai. Pagrindiniai veiksniai yra būtini apkrovos žingsniai, nepertraukiamo veikimo laikas, perkrovos reikalavimai ir senėjimo bandymo trukmė.
Spintelė, skirta trumpalaikiam patikrinimui, gali reikalauti kitokios konfigūracijos, nei naudojama ilgalaikiam patikimumo bandymui.
Montavimo aplinka tiesiogiai veikia spintos struktūrą ir aušinimo dizainą. Svarbūs veiksniai yra įrengimas viduje arba lauke, laisva erdvė, vėdinimo sąlygos ir transportavimo reikalavimai.
„Dufew Electric“ įvertina šiuos veiksnius prieš rekomenduodama tinkamą struktūrą ir konfigūraciją.
Skirtingiems testavimo projektams reikalingi skirtingi apkrovos lygiai. Dufew Electric suprojektuoja spintelę su keliomis nepriklausomomis rezistorių šakomis, leidžiančiomis lanksčiai derinti apkrovas pagal bandymo reikalavimus.
Ši konstrukcija leidžia savarankiškai perjungti kelias galios dalis, sukuria skirtingus apkrovos lygius nekeičiant įrangos ir pagerina testavimo efektyvumą bei pakartojamumą.
Pavyzdžiui, viena spinta gali imituoti kelis bandymo etapus, o ne reikalauti kelių fiksuotos galios apkrovos įrenginių.
Šiuolaikinė galios įranga apima įvairius išėjimo tipus, tokius kaip kintamosios srovės generatoriai, nuolatinės srovės sistemos, baterijų saugojimo PCS ir galios keitikliai. Spintelę galima konfigūruoti pagal skirtingus elektros bandymo reikalavimus.
Jis palaiko skirtingus įtampos lygius ir AC/DC apkrovos testavimo programas, todėl sumažėja atskiros bandymo įrangos poreikis.
Įprastos programos apima energijos kaupimo sistemos testavimą, UPS veikimo patikrinimą, galios keitiklio testavimą ir generatoriaus apkrovos testavimą.
Patikima apkrovos testavimo sistema reikalauja daugiau nei tikslių atsparumo verčių. Spintelės konstrukcija taip pat turi užtikrinti stabilų elektrinį veikimą, efektyvų šilumos išsklaidymą, saugų veikimą ir patogią priežiūrą.
„Dufew Electric Load Resistor Cabinet“ sujungia rezistorių modulius, aušinimo sistemas, apsaugos komponentus ir spintelės mazgą, kad būtų pateiktas išsamus varžos apkrovos bandymo sprendimas.
| Komponentas | Funkcija |
|---|---|
| Didelės galios rezistorių moduliai | Bandymo metu elektros energiją paverskite kontroliuojama šiluma |
| Nepriklausomos apkrovos grupės | Lankstus apkrovos reguliavimas skirtingoms bandymo sąlygoms |
| Aušinimo sistema | Pašalinkite susidariusią šilumą ir palaikykite stabilų veikimą |
| Apsaugos komponentai | Pagerinkite darbo saugą neįprastomis sąlygomis |
| Elektros prijungimo sistema | Užtikrinkite patikimą ryšį tarp patikrintos įrangos ir krovinių spintos |
| Kabineto korpusas | Užtikrina mechaninę apsaugą ir organizuotą vidinį montavimą |
Modulinė struktūra leidžia „Dufew Electric“ pritaikyti spintelę pagal:
- Reikalinga galia
- Atsparumo vertė
- Darbinė įtampa
- Testavimo trukmė
- Montavimo reikalavimai
Ilgalaikis bandymas reikalauja stabilaus atsparumo ir veiksmingos šilumos kontrolės. „Dufew Electric Load Resistor Cabinet“ naudoja atskirą šilumos valdymo konstrukciją, kad pagerintų veikimo stabilumą nuolatinio bandymo metu.
Į dizainą įeina:
- Nepriklausomi oro srauto kanalai skirtingoms apkrovos grupėms
- Individualus temperatūros stebėjimas
- Nepriklausoma apsauga kiekvienai krovinio sekcijai
Tai padeda sumažinti šilumos sąveiką tarp rezistorių grupių, pagerinti bandymo nuoseklumą ir išlaikyti stabilias varžos vertes ilgalaikio veikimo metu.
Spintelė turi modulinę struktūrą, skirtą patogiam tikrinimui, priežiūrai ir būsimam reguliavimui.
Pagrindinės funkcijos:
- Modulinis rezistorių išdėstymas
- Savarankiškos elektros šakos
- Aiškus vidinis laidų išdėstymas
- Prieinamos priežiūros plokštės
Kai reikia patikrinti apkrovos sekciją, technikai gali aptarnauti konkretų modulį visiškai neišardydami visos spintos, o tai padeda sumažinti priežiūros ir įrangos prastovos laiką.
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Apkrovos rezistoriaus spintelė |
| Taikymas | Maitinimo įrangos bandymas ir senėjimo testas |
| Galios diapazonas | 20KW-500KW |
| Darbinė įtampa | ≤3000V |
| Atsparumo diapazonas | 0,01Ω-1KΩ |
| Atsparumo tikslumas | ±3 % / ±5 % / ±10 % |
| Apsaugos laipsnis | IP20/IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Standartinis | GB-5792 |
Pavyzdys: CRC 100KW 2.7R J
| Simbolis | Aprašymas |
|---|---|
| CRC | Apkrovos rezistoriaus spintelė |
| 100 kW | Nominali galia |
| 2.7R | Vardinis atsparumas |
| J | Atsparumo tikslumas (K=±10%, J=±5%, H=±3%) |
Siekiant užtikrinti stabilų veikimą ilgalaikio bandymo metu, Dufew Electric prieš pristatymą atlieka elektrinį patikrinimą.
| Bandomasis elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklo veikimas (10S iškrova, 90S intervalas) | >9000 val |
| Drėgnos šilumos bandymas | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Temperatūros ciklas | -55 ℃, 55 ℃, 155 ℃ ciklo bandymas | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžios žalos |
| Temperatūros koeficientas | Vardinės apkrovos palyginimas | ≤300 ppm/℃ |
Siekdama užtikrinti patikimą veikimą transportavimo ir pramoninio įrengimo metu, Dufew Electric prieš pristatymą atlieka apkrovos varžos spintelės mechaninę patikrą.
| Bandomasis elementas | Būklė | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio laisvumo ar pažeidimo |
| Atsparumas vibracijai | 5-200Hz, 1g, 98m/S² | Jokių konstrukcinių pažeidimų |
Šios mechaninės patikros procedūros padeda užtikrinti konstrukcijos patikimumą ir stabilias elektros jungtis transportavimo, montavimo ir ilgalaikio naudojimo metu.
„Dufew“ elektrinė apkrovos varžos spintelė yra plačiai naudojama atliekant galios įrangos veikimo patikrinimą, patikimumo bandymus ir senėjimo bandymus. Jis suteikia kontroliuojamą elektros apkrovos modeliavimą, kad padėtų inžinieriams įvertinti įrangos veikimą skirtingomis eksploatavimo sąlygomis.
| Taikymas | Kliento testavimo reikalavimai | Kaip padeda apkrovos rezistoriaus spintelė | Pagrindiniai vertinimo elementai |
|---|---|---|---|
| Generatoriaus apkrovos bandymas | Patikrinkite, ar generatoriai gali išlaikyti stabilią galią esant vardinei ir nuolatinei apkrovai | Imituoja skirtingas apkrovos sąlygas, kad įvertintų generatoriaus veikimą prieš pristatymą ar montavimą | Nominali išėjimo galia, šiluminis našumas, nuolatinio veikimo stabilumas, apsaugos reakcija |
| UPS sistemos testavimas | Patikrinkite atsarginio maitinimo patikimumą ir akumuliatoriaus išsikrovimo efektyvumą | Teikia kontroliuojamas varžines apkrovas UPS išvesties testavimui ir patikimumo patikrinimui | Išėjimo stabilumas, iškrovimo našumas, perkrovos galimybė, ilgalaikis veikimas |
| Energijos kaupimo PCS testavimas | Įvertinkite galios konvertavimo efektyvumą skirtingomis darbo sąlygomis | Imituoja kintamosios srovės / nuolatinės srovės apkrovas, skirtas PCS veikimo bandymams ir terminiam įvertinimui | Galios konversijos efektyvumas, šiluminis elgesys, išėjimo stabilumas, nuolatinio veikimo galimybė |
| Inverterių ir maitinimo šaltinio testavimas | Kūrimo ir gamybos bandymo metu patikrinkite gaminio veikimą | Sukuria kartojamas apkrovos sąlygas galios elektroninei įrangai išbandyti | Išėjimo našumas, temperatūros kilimas, apsaugos funkcijos, patikimumo įvertinimas |
| Pramonės elektros įrangos senėjimo testas | Prieš masinę gamybą atlikite ilgalaikio veikimo patikrinimą | Užtikrina stabilią varžinę apkrovą ištvermės ir senėjimo bandymams | Ilgalaikis stabilumas, komponentų patikimumas, šilumos valdymo efektyvumas |
Norint pasirinkti tinkamą apkrovos spintelę, reikia daugiau nei suderinti galią.
„Dufew Electric“ vertina:
- Išbandyta įrangos vardinė galia
- Reikalavimai įtampai
- AC arba DC testavimo režimas
- Reikalingi apkrovos žingsniai
- Nepertraukiamo veikimo laikas
- Montavimo sąlygos
Remiantis šiais parametrais, „Dufew Electric“ gali pateikti tinkamą rezistorių konfigūraciją, aušinimo dizainą ir korpuso struktūrą.
Tai padeda klientams išvengti problemų, tokių kaip nepakankamas bandymo pajėgumas, per didelis temperatūros kilimas arba netinkama apkrovos konfigūracija.
„Dufew Electric“ yra profesionalus galios elektronikos komponentų gamintojas Kinijoje, integruojantis rezistorių gamybą, korpuso surinkimą ir elektros bandymo galimybes, kad galėtų teikti pritaikytus apkrovos testavimo sprendimus įvairioms pramonės reikmėms.
Skirtingai nuo tiekėjų, kurie surenka tik standartines spinteles, „Dufew Electric“ valdo pagrindinius gamybos procesus nuo rezistorių konfigūracijos ir spintelių integravimo iki galutinio patikrinimo, padėdamas pagerinti gaminio nuoseklumą, kokybės kontrolę ir projekto patikimumą.
Rezistorių moduliai sukonfigūruojami pagal klientų testavimo reikalavimus, įskaitant galios talpą, varžos vertę, įtampos sąlygas ir veikimo trukmę. Tai užtikrina, kad krovinių spinta gali užtikrinti stabilią elektros apkrovą įvairiais bandymo scenarijais.
Spintelės surinkimo procesas apima vidinius elektros laidus, apsaugos komponentų montavimą, aušinimo konstrukcijos integravimą, rezistorių modulio montavimą ir išorinės spintelės surinkimą.
Vidinis išdėstymas optimizuotas elektros patikimumui, efektyviam šilumos išsklaidymui ir patogiai priežiūrai, kad būtų palaikoma ilgalaikė pramoninė veikla.
Prieš pristatydama „Dufew Electric“ atlieka išsamias tikrinimo procedūras, įskaitant elektros jungties patikrinimą, varžos matavimą, izoliacijos bandymus, dielektrinio stiprumo bandymus, mechaninius patikrinimus ir gaminio specifikacijų patvirtinimą.
Šios tikrinimo procedūros padeda užtikrinti, kad kiekviena apkrovos tikrinimo sistema atitiktų sutartus projekto reikalavimus prieš išsiunčiant.
Skirtingoms pramonės šakoms reikalingos skirtingos bandymo sąlygos. „Dufew Electric“ palaiko pritaikytus sprendimus su 20KW-500KW galios konfigūracijomis, pritaikytomis varžos vertėmis, skirtingais įtampos reikalavimais, AC/DC testavimo galimybėmis ir spintelės struktūros koregavimu.
„Dufew Electric“ valdo pagrindinius procesus nuo rezistorių komponentų iki gatavų spintelių sistemų, padėdamas pagerinti gaminio nuoseklumą, kokybės kontrolę, pristatymo patikimumą ir techninio ryšio efektyvumą.
Pramoninių bandymų projektams labai svarbu teisingai pasirinkti. „Dufew Electric“ bendradarbiauja su klientais, kad įvertintų taikymo reikalavimus, elektrinius parametrus, testavimo procedūras ir montavimo sąlygas, kad rekomenduotų tinkamus sprendimus, o ne fiksuotas standartines konfigūracijas.
Dufew Electric laikosi struktūrizuotų kokybės kontrolės procedūrų, kad išlaikytų stabilius gamybos standartus ir patikimą gaminio veikimą viso gamybos proceso metu.
Kokybės užtikrinimas apima ISO9001 kokybės vadybos sistemos sertifikavimą, CE sertifikatą, elektros charakteristikų bandymų įrašus ir gamyklos patikros įrašus.
Vykdydama kontroliuojamus gamybos procesus ir gaminių tikrinimo procedūras, „Dufew Electric“ teikia patikimus apkrovos testavimo sprendimus, skirtus pramoniniams elektros energijos tiekimams.
Kaip pramoninės bandymo įrangos, apkrovos bandymo sistemos reikalauja patikimo transportavimo paruošimo ir įrengimo planavimo, kad būtų užtikrintas saugus pristatymas ir sklandus paleidimas.
Dufew Electric siūlo sustiprintas eksporto pakuotes, apsaugą nuo drėgmės, vidines tvirtinimo konstrukcijas ir gaminio identifikavimo etiketes, kad pagerintų transportavimo saugą.
Prieš išsiunčiant, inžinieriai patvirtina spintelės matmenis, kėlimo reikalavimus, informaciją apie elektros sąsają ir kliento įrengimo sąlygas, kad būtų užtikrintas efektyvus montavimas po pristatymo.
Pervežimo galimybės apima krovinių gabenimą jūra tarptautiniams projektams, gabenimą sunkvežimiais vietiniam pristatymui ir kitus pritaikytus logistikos sprendimus pagal projekto reikalavimus.
Nors elektros apkrovos modeliavimui naudojami ir apkrovos varžos korpusas, ir varžos apkrovos blokas, jie yra skirti skirtingiems bandymų reikalavimams ir pritaikymo aplinkoms.
| Palyginimo elementas | Apkrovos rezistoriaus spintelė | Varžinės apkrovos bankas |
|---|---|---|
| Pagrindinis tikslas | Individualus maitinimo įrangos testavimas ir patikimumo patikrinimas | Bendras elektros apkrovos modeliavimas |
| Tipinės programos | Generatorių testavimas, UPS testavimas, energijos kaupimo PCS testavimas, inverterių testavimas | Generatoriaus paleidimas, lauko bandymai, laikinos apkrovos bandymai |
| Dizaino dėmesys | Individualizuota rezistorių konfigūracija, spintelės integravimas, ilgalaikio testavimo stabilumas | Standartizuota apkrova ir nešiojamų bandymų reikalavimai |
| Įkelti konfigūraciją | Lanksčios rezistorių grupės su pritaikytais apkrovos žingsniais | Paprastai fiksuoti apkrovos žingsniai pagal standartinius modelius |
| Montavimas | Paprastai įrengiamas kaip nuolatinės testavimo sistemos dalis | Dažnai skirtas laikiniems arba mobiliesiems bandymams |
| Tinkinimas | Didelis pritaikymas pagal įtampą, varžą, galią ir struktūrą | Ribotas pritaikymas, priklausomai nuo standartinės konfigūracijos |
| Tinkami vartotojai | Įrangos gamintojai, MTEP laboratorijos, sistemų integratoriai | Paslaugų įmonės, paleidimo komandos, techninės priežiūros tiekėjai |
Apkrovos varžos spintelė tinka tais atvejais, kai reikalingas ilgalaikis ir pakartotinis bandymas, ypač kai reikia pritaikytų apkrovos sąlygų ir specifinių elektros konfigūracijų.
Jis dažniausiai naudojamas:
- Ilgalaikis patikimumo patikrinimas
- Individualūs apkrovos profiliai
- Integracija su gamybos ar laboratorinių tyrimų sistemomis
- Specifinės įtampos ir varžos konfigūracijos
Resistive Load Bank paprastai labiau tinka laikiniems bandymams, kai reikalingas nešiojamas ir standartizuotas apkrovos modeliavimas, pavyzdžiui:
- Lauko veikimo bandymai
- Standartizuotas apkrovos modeliavimas
- Nešiojamojo testavimo reikalavimai
„Dufew Electric“ orientuojasi į pritaikytus sprendimus gamintojams ir sistemų integratoriams, kuriems reikia stabilios, pakartojamos ir kontroliuojamos pramoninės energijos įrangos bandymo aplinkos.
Pasirinkimas priklauso nuo tikrinamos įrangos galios, įtampos, testavimo trukmės, reikalingų apkrovos žingsnių ir montavimo aplinkos.
Taip. Kelios nepriklausomos rezistorių grupės leidžia vartotojams derinti skirtingus galios lygius skirtingoms bandymo sąlygoms.
Jis dažniausiai naudojamas generatoriams, UPS sistemoms, energijos kaupimo PCS, keitikliams ir maitinimo įrangai.
Taip. Spintelė suprojektuota su nepriklausomomis aušinimo ir temperatūros valdymo struktūromis, užtikrinančiomis ilgalaikį veikimą.
Taip. Galima pritaikyti galią, varžos vertę, spintelės matmenis, aušinimo būdą ir elektros konfigūraciją.
Klientai paprastai turi pateikti įrangos galią, įtampą, bandymo reikalavimus, apkrovos profilį ir montavimo sąlygas.
Atliekant kontroliuojamus gamybos procesus, elektrinį patikrinimą ir veikimo patikrinimą prieš išsiunčiant.
Taip. Gaminio specifikacijos, bandymų įrašai ir susiję techniniai dokumentai gali būti pateikti pagal projekto reikalavimus.
Kiekvienas galios bandymo projektas turi skirtingus reikalavimus.
„Dufew Electric“ teikia pritaikytus apkrovos rezistorių spintelių ir varžinių apkrovų blokų sprendimus, pagrįstus:
- Galios įvertinimas
- Įtampos lygis
- Bandymo tikslas
- Įkelti profilį
- Diegimo aplinka
Susisiekite su „Dufew Electric“, kad aptartumėte savo projekto reikalavimus ir gautumėte tinkamą techninį pasiūlymą.
