Išvestinis įtampos filtras

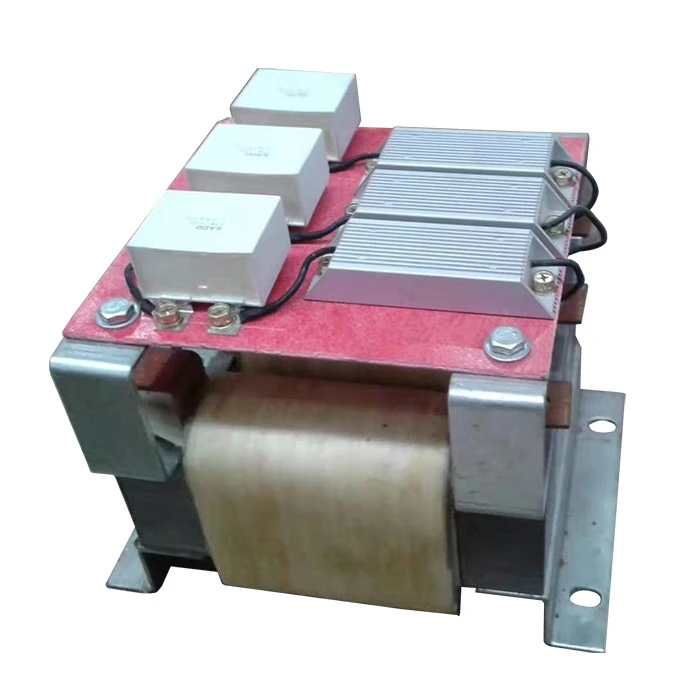

Dufew elektrinis išvestinis įtampos filtras yra sumontuotas VFD išėjimo pusėje, siekiant pagerinti elektros sąlygas tarp keitiklio ir variklio. Šiuolaikinėse keitiklių sistemose naudojami didelio greičio perjungimo įtaisai tiksliam greičio ir sukimo momento valdymui, tačiau greiti PWM įtampos perėjimai gali sukurti staigius įtampos kraštus, kurie padidina variklio apvijų dv/dt įtampą, atspindinčią įtampą, kurią sukelia kabelio varžos neatitikimas, bendrojo režimo įtampą tarp variklio ir žemės, guolių srovės riziką ir aukšto dažnio elektromagnetinius trukdžius.

Šie efektai gali tapti labiau pastebimi, kai variklio kabeliai eina ilgai, keitiklių perjungimo dažniai yra dideli, varikliai, kurie iš pradžių nebuvo skirti keitiklio darbui, arba pramoninė įranga, kuriai taikomi griežti elektros stabilumo reikalavimai. Dufew naudoja LC slopinimo struktūrą su kontroliuojamu pasipriešinimu, kad sugertų aukšto dažnio virpesių energiją, lėtą įtampos perėjimo greitį ir sumažintų trumpalaikį elektros įtampą, išlaikant normalų keitiklio veikimą.

Filtras gali padėti sumažinti PWM įtampos smailes, variklio izoliacijos įtempį, atspindėtos bangos efektus ir aukšto dažnio trikdžius, tuo pačiu pagerindamas kabelių perdavimo sąlygas ir bendrą pavaros sistemos suderinamumą.

Kaip veikia Dufew dv/dt technologija?

LC slopinimo struktūra įtampos perėjimo valdymui

Inverterio perjungimo metu PWM impulsai generuoja greitus aukšto dažnio įtampos pokyčius, kurie keliauja variklio kabeliu. Filtras įveda valdomą varžą į išėjimo grandinę, kad apribotų greitus įtampos pokyčius ir trumpalaikę viršįtampą, pagerintų įtampos sąlygas variklio gnybtuose ir sumažintų atspindėtų bangų poveikį. Palyginti su įprastu išėjimo reaktoriumi, slopinimo struktūra suteikia papildomą aukšto dažnio įtampos virpesių valdymą.

Įprasto režimo įtampos valdymo dizainas

Aukšto dažnio perjungimas gali sukurti bendrojo režimo įtampą tarp variklio apvijų, kabelių laidininkų ir įžeminimo sistemos. „Dufew“ optimizuoja magnetinę ir elektrinę konstrukciją, kad sumažintų įprasto režimo trikdžius ir aukšto dažnio įtampos komponentus, o tai gali padėti apriboti veleno įtampos poveikį, sumažinti guolių iškrovos srovės riziką ir pagerinti EMS veikimą.

Variklio apsaugos efektyvumas

Izoliacijos įtampos mažinimas veikiant PWM

Greiti įtampos perėjimai ir pasikartojantys PWM impulsai gali padidinti variklio apvijų izoliacijos elektros įtampą ir ilgainiui prisidėti prie izoliacijos senėjimo. Mažindamas įtampos kilimo greitį ir ribodamas pereinamuosius smailes, „Dufew“ padeda sumažinti apvijų izoliacijos įtempį ir yra tinkamas modifikuotiems darbams, kai esamiems varikliams reikia geresnio suderinamumo su VFD veikimu.

Guolių patikimumo gerinimas

Įprasto režimo įtampa gali sukurti aukšto dažnio srovės kelius per variklio guolius, todėl gali padidėti veleno įtampa ir guolio iškrovos efektai. Mažindamas aukšto dažnio įtampos komponentus, filtras padeda apriboti veleno įtampos įtaką ir su guolių srove susijusius pažeidimus, kartu palaikydamas stabilesnį variklio darbą.

Nepertraukiamo pramoninio veikimo palaikymas

Variklių, veikiančių nepertraukiamo darbo sąlygomis, įtampos pereinamųjų procesų ir aukšto dažnio elektros įtempių valdymas gali padėti išlaikyti įrangos prieinamumą ir sumažinti variklių ir prijungtų komponentų elektros įtampą. Tai palaiko stabilaus veikimo ir priežiūros reikalavimus pramoninėse pavarų sistemose.

Programos pasirinkimo vadovas

Dv/dt filtravimo sprendimas dažniausiai svarstomas, kai sistemos turi:

Tipinės programos

Dufew tirpalai tinka:

Įprastos taikymo sritys apima pramoninę automatiką, CNC mašinas, prievadų įrangą, liejimo liejimo mašinas, tekstilės mašinas, popieriaus apdorojimo įrangą ir testavimo sistemas, kuriose VFD varomiems varikliams reikalinga patobulinta įtampos kontrolė ir variklio pusės elektros apsauga.

Techninės konstrukcijos ypatybės

Mažų nuostolių magnetinių komponentų dizainas

Dufew naudoja optimizuotas magnetines medžiagas ir komponentų struktūras, kad išlaikytų stabilias induktyvumo charakteristikas, tuo pačiu sumažinant magnetinius nuostolius ir palaikant efektyvų šilumos išsklaidymą nuolatinio veikimo metu.

Pramoninė izoliacinė sistema

Izoliacijos sistemoje gali būti naudojamos F klasės izoliacinės medžiagos kartu su vakuuminiu impregnavimu, siekiant pagerinti izoliacijos vientisumą, mechaninį stiprumą ir atsparumą aplinkos sąlygoms pramoninės eksploatacijos metu.

Lanksti diegimo konfigūracija

Siekdama pritaikyti skirtingus spintelių ir įrangos išdėstymus, Dufew palaiko IP00 ir IP22 apsaugos parinktis, vertikalią arba horizontalią instaliaciją, pritaikytus matmenis ir konkrečiam projektui pritaikytas mechanines konfigūracijas pagal taikymo reikalavimus.

Techninės specifikacijos

dv/dt filtras vs sinusinės bangos filtras

Gamybos pajėgumai ir kokybės užtikrinimas

Dufew Electric specializuojasi pramoninių galios elektronikos komponentų, įskaitant filtrus, reaktorius, stabdymo rezistorius, transformatorius ir pritaikytus elektros sprendimus, gamyboje. Variklio apsaugos filtravimo gaminių gamybos procesas apima magnetinės šerdies parinkimą, tikslią apviją, izoliacijos apdorojimą, vakuuminį impregnavimą, elektrinio veikimo bandymą ir galutinę patikrą.

Pagrindiniai kokybės patikrinimai gali apimti:

- Izoliacijos atsparumo bandymas
- Dielektrinio atsparumo bandymas
- Induktyvumo patikrinimas
- Temperatūros kilimo bandymas
- Galutinė produkto apžiūra

„Dufew Electric“ palaiko OĮG gamybą, pritaikytus elektros parametrus, inžinerinių programų palaikymą ir projektu pagrįstus sprendimus. Gali būti pateikiami sertifikavimo dokumentai ir gaminių testavimo ataskaitos pagal gaminio ir projekto reikalavimus.

DUK

1 klausimas: kam VFD sistemose naudojamas išvestinis įtampos filtras?

Išvestinis įtampos filtras naudojamas dv/dt įtempiams, trumpalaikiams įtampos šuoliais ir aukšto dažnio trukdžiams, atsirandantiems perjungiant keitiklį, sumažinti. Tai padeda pagerinti variklio izoliacijos apsaugą ir sistemos patikimumą.

2 klausimas: kada šis sprendimas turėtų būti pasirinktas?

Rekomenduojama naudoti su ilgais variklio kabeliais, keitikliu varomais standartiniais varikliais, dideliais perjungimo dažniais, guolių srovės problemomis arba griežtais EMS reikalavimais.

3 klausimas: kuo skiriasi dv/dt filtras ir sinusinės bangos filtras?

Dv/dt filtras daugiausia sumažina įtampos kilimo greitį ir trumpalaikį įtampos įtempį, o sinusinės bangos filtras dar labiau pakeičia PWM išvestį į beveik sinusoidinę bangos formą, pasižyminčią didesniu filtravimo našumu.

4 klausimas: Ar „Dufew“ gali pritaikyti variklio apsaugos sprendimus?

Taip. Dufew teikia pritaikytus sprendimus pagal sistemos įtampą, srovės galingumą, nešlio dažnį, kabelio ilgį, montavimo reikalavimus ir taikymo sąlygas.

Individualūs „Dufew Electric“ variklio apsaugos sprendimai

Dufew Electric teikia pritaikytus išėjimo pusės apsaugos sprendimus VFD sistemoms, servo pavaroms ir pramoniniams varikliams. Profesionalus elektros projektavimas, kontroliuojami gamybos procesai ir griežta kokybės patikra Dufew padeda klientams sumažinti su PWM susijusį elektros įtampą ir pagerinti ilgalaikį pavaros sistemos patikimumą.
