Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

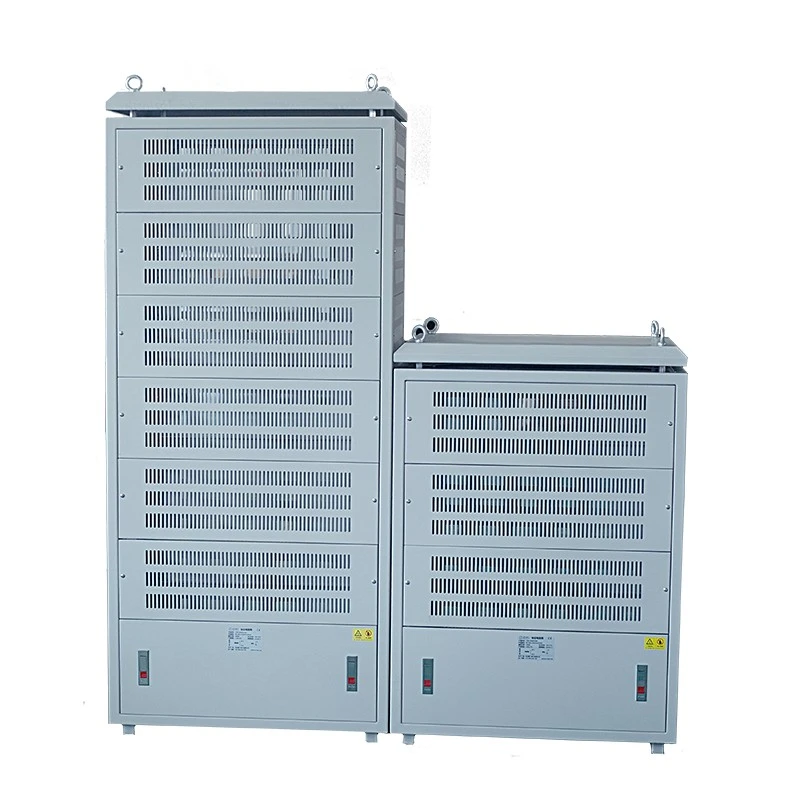

„Dufew“ elektrinė vamzdinė rezistorių spintelė skirta šiems iššūkiams išspręsti naudojant sandarius nerūdijančio plieno vamzdinius rezistorių elementus kaip pagrindinius šildymo komponentus.
Atsparumo viela tiksliai suvyniota nerūdijančio plieno vamzdžio viduje ir užpildyta didelio tankio magnio oksido izoliacine medžiaga, suformuojant sandarią šildymo struktūrą su:
- Geresnė aplinkos apsauga
- Padidėjęs mechaninis stiprumas
- Stabilus atsparumas
- Tolygus šilumos paskirstymas
Keli vamzdiniai rezistorių elementai yra surenkami į rezistorių sluoksnius per nerūdijančio plieno laidžias konstrukcijas, o varinės šynos sujungia kiekvieną sluoksnį, kad sudarytų visą didelės galios rezistorių sistemą.
Spintelė palaiko:
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 20KW-500KW |
| Darbinė įtampa | ≤3000V |
| Atsparumo diapazonas | 0,01Ω-1KΩ |
| Atsparumo tikslumas | ±3 % / ±5 % / ±10 % |
Dufew Electric siūlo pritaikytas konfigūracijas pagal:
- Galios reikalavimai
- Atsparumo vertė
- Įtampos lygis
- Diegimo aplinka
- Aušinimo reikalavimai
- Spintelės matmenys
Ilgalaikio veikimo metu tradiciniai atviri rezistorių elementai gali būti paveikti drėgmės, dulkių ir korozinės aplinkos.
Dufew vamzdiniai rezistorių elementai naudoja sandarią nerūdijančio plieno vamzdžio konstrukciją, kad apsaugotų vidinės varžos laidus nuo aplinkos poveikio.
Izoliacinis magnio oksido užpildas suteikia:
- Elektros izoliacija
- Efektyvus šilumos laidumas
- Stabilus šilumos perdavimas
- Sumažintas drėgmės poveikis
Palyginti su atviromis rezistorių struktūromis, vamzdiniai rezistoriai užtikrina didesnį patikimumą:
- Lauko įranga
- Pakrantės pritaikymas
- Sunkiosios pramonės sistemos
- Daug dulkių aplinkoje
| Palyginimo elementas | Vamzdinė rezistorių spintelė | Įprasta rezistoriaus struktūra |
|---|---|---|
| Aplinkos apsauga | Sandarus nerūdijančio plieno vamzdis apsaugo vidinius komponentus | Jautresnis drėgmei, dulkėms ir užterštumui |
| Mechaninis stiprumas | Didelio stiprumo metalo vamzdžio konstrukcija su atsparumu vibracijai | Mažesnė apsauga nuo mechaninio poveikio |
| Šilumos perdavimas | Vienodas šilumos laidumas per vamzdinę struktūrą | Didesnė netolygaus šildymo rizika |
| Paslaugos stabilumas | Tinka nuolatiniam pramoniniam darbui | Veikimą labiau paveikia aplinka |
| Tipinės programos | Uostai, kasyba, chemijos gamyklos, sunkioji technika | Bendrosios patalpos patalpose |
Programoms, kurioms reikalingas stabilus veikimas atšiauriomis sąlygomis, vamzdinių rezistorių technologija yra patikimesnis sprendimas.
| Reikalavimas | Rekomenduojama konfigūracija |
|---|---|
| Instaliacija lauke | Sandarus vamzdinis rezistorius su patobulinta apsauga |
| Didelės drėgmės aplinka | Nerūdijančio plieno vamzdinis elementas su drėgmei atsparia konstrukcija |
| Sunkioji vibracinė įranga | Sustiprinta spintos konstrukcija ir mechaninė apsauga |
| Nuolatinis veikimas | Optimizuotas oro srauto ir šilumos valdymo dizainas |
| Individualus atsparumo reikalavimas | Keli vamzdinių rezistorių deriniai |
Sunkioji pramoninė įranga, įskaitant kranus, kasybos sistemas ir dideles pavaros sistemas, dažnai veikia esant nuolatinei vibracijai ir mechaniniams įtempiams. Dufew vamzdiniai rezistorių elementai yra suprojektuoti su nerūdijančio plieno vamzdžių konstrukcija, integruotomis sandariomis konstrukcijomis ir stipria mechanine apsauga, siekiant pagerinti patvarumą sudėtingose aplinkose.
Ši tvirta konstrukcija padeda sumažinti gedimus, atsirandančius dėl įrangos vibracijos, mechaninio poveikio ir transportavimo įtempių, todėl tinka naudoti, kur reikalingas ilgas tarnavimo laikas ir veikimo patikimumas.
Netolygus temperatūros pasiskirstymas gali pagreitinti rezistoriaus senėjimą ir turėti įtakos atsparumo stabilumui ilgalaikio veikimo metu. Vamzdinio rezistoriaus konstrukcija pagerina šilumines charakteristikas dėl didelio šilumos laidumo metalinių vamzdžių, magnio oksido šilumos perdavimo medžiagų ir optimizuoto oro srauto išdėstymo.
Spintelės viduje kiekvienas rezistoriaus sluoksnis yra suprojektuotas su nepriklausoma oro srauto erdve, kad sumažintų šilumos kaupimąsi ir pasiektų tolygesnį temperatūros pasiskirstymą, o tai padeda išlaikyti stabilias varžos vertes nuolatinio veikimo metu.
„Dufew Tubular Resistor Cabinet“ naudoja sluoksniuotą rezistorių komplektą, kad pagerintų priežiūros efektyvumą ir sistemos patikimumą.
Kiekvienas rezistoriaus sluoksnis turi nepriklausomas laidžias jungtis, tam skirtus oro srauto kelius ir temperatūros stebėjimą, kad būtų lengviau izoliuoti gedimus ir supaprastinti priežiūrą.
Kai reikia patikrinti vieną rezistoriaus sekciją, paveikto modulio techninę priežiūrą galima atlikti neišimant visos spintelės, taip sumažinant įrangos prastovos laiką.
Visiškai sandari metalinio vamzdžio konstrukcija apsaugo nuo drėgmės, dulkių ir alyvos užteršimo, todėl tinka reiklioms pramonės aplinkoms.
Didelio tankio magnio oksido izoliacinio užpildo naudojimas pagerina šilumos laidumą, sumažina perkaitimo riziką ir palaiko stabilų rezistorių veikimą nuolatinio veikimo metu.
Dėl nerūdijančio plieno vamzdžių konstrukcijos ir padidinto atsparumo vibracijai rezistoriaus struktūra tinka sunkiai pramoninei įrangai ir atšiaurioms eksploatavimo sąlygoms.
Keli vamzdinių rezistorių deriniai gali būti sukonfigūruoti pagal taikymo reikalavimus, palaiko galią iki 500 KW ir pritaikytas varžos vertes.
Spintelę galima įsigyti su standartinėmis IP20/IP23 apsaugos klasėmis, o aukštesni apsaugos lygiai gali būti pateikti pagal konkrečius projekto reikalavimus.
Dufew elektrinė vamzdinė varžų spinta skirta pramoninėms sistemoms, kurioms reikalingas patikimas rezistorių veikimas sudėtingomis eksploatavimo sąlygomis.
| Taikymas | Tipinė įranga | Aplinkos iššūkiai | Vamzdžių rezistorių pranašumai |
|---|---|---|---|
| Uosto ir jūrų įranga | Uosto kranai, kėlimo sistemos, pakrantės įranga | Druskos purškimas, drėgmė, vibracija | Atsparumas korozijai ir mechaninis patvarumas |
| Kasybos įranga | Kėlimo sistemos, didelės apkrovos pavaros | Dulkės, vibracija, nuolatinis veikimas | Sandari konstrukcija ir stabilus veikimas |
| Chemijos pramonė | Gamybos linijos, pramoninės pavaros sistemos | Drėgmė ir užterštumas | Geresnė aplinkos apsauga |
| Energijos kaupimo bandymas | Lauko bandymų stotys, elektros sistemos | Temperatūros pokyčiai ir ilgas veikimas | Stabilus šiluminis veikimas |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Vamzdinė rezistorių spintelė |
| Šildymo elementas | Nerūdijančio plieno vamzdinis rezistorius |
| Galios diapazonas | 20KW-500KW |
| Darbinė įtampa | ≤3000V |
| Atsparumo diapazonas | 0,01Ω-1KΩ |
| Atsparumo tikslumas | ±3 % / ±5 % / ±10 % |
| Apsaugos laipsnis | IP20/IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Atskaitos standartas | GB-5792 |
Pavyzdys: CRC 100KW 2.7R J
| Kodas | Aprašymas |
|---|---|
| CRC | Vamzdinė rezistorių spintelė |
| 100 kW | Nominali galia |
| 2.7R | Vardinis atsparumas |
| J | Atsparumo tikslumas (K=±10%, J=±5%, H=±3%) |
Dufew Electric atlieka elektrinį ir mechaninį patikrinimą, kad užtikrintų patikimą gaminio veikimą prieš pristatymą.
| Bandomasis elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklo veikimas | >9000 val |
| Drėgnos šilumos bandymas | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Temperatūros ciklas | -55 ℃, 55 ℃, 155 ℃ ciklai | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžios žalos |
| Bandomasis elementas | Būklė | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio laisvumo |
| Atsparumas vibracijai | 5-200Hz,1g,98m/S² | Jokių konstrukcinių pažeidimų |
Prieš rinkdamiesi vamzdinio rezistoriaus spintelę, klientai turėtų atsižvelgti į veikimo aplinką, elektros reikalavimus ir montavimo sąlygas, kad įsitikintų, jog rezistoriaus konfigūracija atitinka tikrąjį pritaikymą.
Renkantis reikia atsižvelgti į įrengimo vietą, drėgmės sąlygas, dulkių ar korozijos poveikį ir vibracijos reikalavimus, kad būtų užtikrintas patikimas veikimas skirtingomis pramoninėmis sąlygomis.
Norint nustatyti tinkamą rezistoriaus konfigūraciją, reikalingi pagrindiniai elektriniai parametrai, įskaitant vardinę galią, darbinę įtampą, varžos vertę ir darbo ciklą.
Norint tinkamai sumontuoti ir patogiai naudoti, reikia atsižvelgti į spintelės matmenis, aušinimo būdą, kabelio prijungimo kryptį ir priežiūros vietą.
Dufew Electric įvertina šiuos parametrus ir rekomenduoja tinkamas vamzdinių rezistorių konfigūracijas pagal faktines naudojimo sąlygas.
„Dufew Electric“ yra profesionalus galios elektronikos komponentų gamintojas Kinijoje, integruojantis rezistorių gamybą, spintelių surinkimą, elektros bandymus ir pritaikytą inžinerinę pagalbą, kad galėtų teikti patikimus pramoninius rezistorių sprendimus.
Gamybos procesas apima tikslumo atsparumo vielos apviją, magnio oksido užpildymą, nerūdijančio plieno vamzdžių sandarinimą, elektrinio veikimo bandymą ir spintelės integravimą, kad būtų užtikrintas stabilus gaminio veikimas.
Tiksli apvijų technologija užtikrina tikslias varžos vertes ir pastovų elektrinį veikimą.
Aukštos kokybės magnio oksido užpildas užtikrina elektros izoliaciją ir efektyvų šilumos laidumą stabiliam darbui.
Užsandarinta nerūdijančio plieno vamzdžių konstrukcija pagerina mechaninį stiprumą ir apsaugą nuo atšiaurios pramoninės aplinkos.
Bandymo procedūros prieš galutinį surinkimą patikrina atsparumo tikslumą, izoliacijos efektyvumą ir veikimo patikimumą.
Spintelės integravimas apima rezistoriaus sluoksnio įrengimą, laidžios jungties surinkimą, temperatūros apsaugos įrengimą ir pilną konstrukcijos surinkimą.
Prieš išsiuntimą kiekviena spintelė patikrinama dėl varžos vertės tikslumo, elektros jungčių patikimumo, mechaninio surinkimo kokybės ir gaminio specifikacijų atitikimo.
Dufew Electric laikosi struktūrizuotų kokybės kontrolės procedūrų, kad užtikrintų patikimą gaminio veikimą ir nuoseklius gamybos standartus.
Kokybės dokumentai apima ISO9001 kokybės vadybos sistemos sertifikavimą, CE sertifikatą, gaminių testavimo ataskaitas ir gamyklos patikros įrašus.
Techniniai dokumentai ir kokybės ataskaitos gali būti pateikiamos pagal konkrečius projekto reikalavimus.
Dufew Electric paruošia vamzdines rezistorių spinteles pagal pramoninio transportavimo reikalavimus, kad užtikrintų saugų pristatymą ir sklandų montavimą.
Pakuotės apima eksporto standartines pakuotes, apsaugą nuo drėgmės, vidinį sutvirtinimą ir gaminio identifikavimo etiketes.
Prieš išsiuntimą inžinieriai patvirtina svarbias detales, tokias kaip spintelės matmenys, svoris, kėlimo taškai ir montavimo reikalavimai, kad būtų užtikrintas efektyvus montavimas po pristatymo.
Vamzdiniai rezistoriai naudoja sandarią nerūdijančio plieno konstrukciją, kuri geriau apsaugo nuo drėgmės, dulkių, korozijos ir vibracijos, todėl tinka reiklioms pramonės aplinkoms.
Taip. Apsaugos konfigūracija, spintelės struktūra ir aušinimo dizainas gali būti pritaikyti pagal skirtingas montavimo sąlygas ir aplinkosaugos reikalavimus.
Taip. Dufew Electric palaiko galios, varžos, įtampos, spintelių matmenų ir montavimo konstrukcijų pritaikymą pagal konkrečius taikymo reikalavimus.
Jis dažniausiai naudojamas uostuose, kasybos įrangoje, chemijos gamybos sistemose, sunkiosiose mašinose, energijos kaupimo bandymų įrenginiuose ir kitose pramonės srityse.
Sandarus nerūdijančio plieno vamzdis apsaugo vidinius komponentus, tuo pačiu užtikrindamas stabilų šilumos perdavimą, stiprią mechaninę apsaugą ir patikimą veikimą atšiauriomis darbo sąlygomis.
Taip. Šis dizainas palaiko nuolatinį pramoninį darbą, nes optimizuotas šilumos valdymas, oro srauto dizainas ir patikima komponentų apsauga.
Klientai turėtų pateikti pagrindinę informaciją apie taikymą, įskaitant galią, įtampą, varžos vertę, veikimo aplinką, darbo ciklą ir montavimo reikalavimus.
Taip. Specifikacijos, bandymų įrašai ir kokybės dokumentai gali būti pateikti pagal konkrečius projekto reikalavimus.
Tubular Resistor Cabinet yra pritaikytas rezistorių sprendimas, skirtas pritaikyti įvairiems elektros ir aplinkos poreikiams.
Dufew Electric teikia sprendimus, pagrįstus galia, įtampos reikalavimais, varžos konfigūracija, veikimo aplinka ir įrengimo sąlygomis.
Pateikite savo projekto reikalavimus ir „Dufew Electric“ inžinieriai rekomenduos tinkamą rezistorių konfigūraciją ir korpuso dizainą.
