Įvesties filtras

Šiuolaikinėse pramoninės automatikos sistemose VFD ir galios elektroniniai prietaisai veikimo metu sukuria aukšto dažnio perjungimo triukšmą ir harmoninius trikdžius. Šie trikdžiai gali paveikti netoliese esančius valdiklius, ryšių sistemas, jutiklius ir kitą jautrią įrangą.

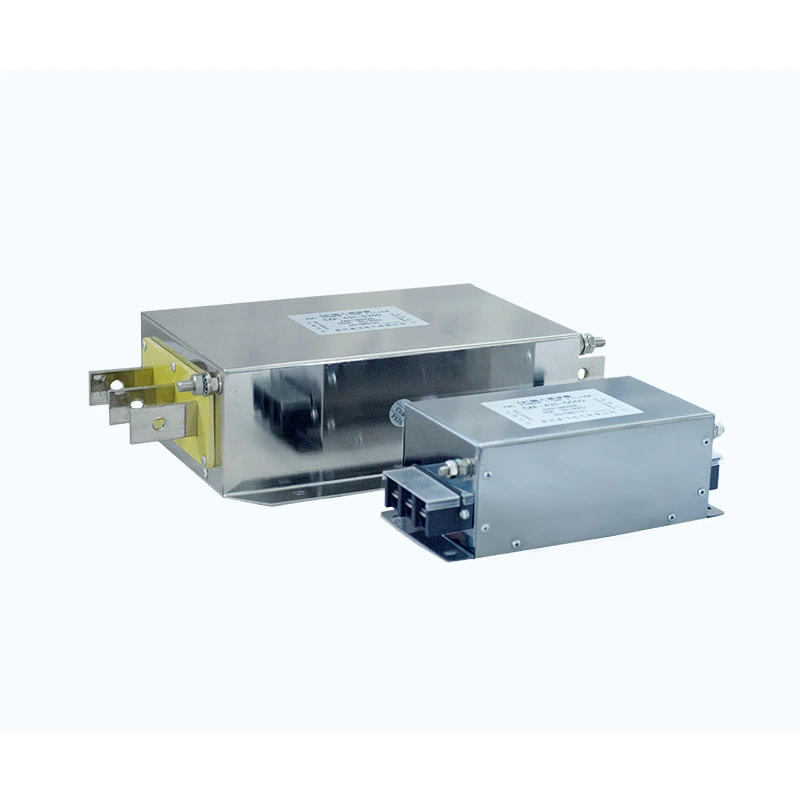

Dufew elektrinis įvesties filtras montuojamas nuosekliai tarp maitinimo šaltinio ir VFD arba servo pavaros įvesties gnybtų, siekiant sumažinti elektromagnetinių trukdžių perdavimo kelius tarp pavaros sistemos ir elektros tinklo.

Filtras turi daugiapakopę EMC filtravimo struktūrą, kurioje derinami optimizuoti magnetiniai komponentai, kondensatoriai ir slopinimo konstrukcija, kad būtų slopinami tiek bendrojo, tiek diferencinio režimo trikdžiai plačiame dažnių diapazone.

Pagrindinės dizaino savybės:

- Mažų nuostolių magnetiniai komponentai užtikrina stabilų filtravimo veikimą

- Optimizuotas kondensatorių tinklas EMS slopinimui

- Mažos nuotėkio srovės konstrukcija, suderinama su apsaugos sistemomis

- Aukštos izoliacijos savybės pramoninėje aplinkoje

- Lanksčios IP00/IP20 diegimo konfigūracijos

Dėl patikimo EMS veikimo ir pritaikomų elektros parametrų Dufew įvesties filtrai padeda pagerinti sistemos stabilumą sudėtingose ​​pramonės srityse.

Kaip įvesties filtras pagerina VFD sistemos našumą?

1. Sumažinkite laidus elektromagnetinius trukdžius

VFD perjungimo įrenginiai sukuria aukšto dažnio triukšmą, kuris gali sklisti maitinimo kabeliais ir grįžti į elektros tinklą. Filtras padeda sumažinti laidų emisiją, apriboti aukšto dažnio trukdžių perdavimą, pagerinti EMS veikimą ir sumažinti netoliese esančios elektros įrangos trikdžius.

2. Slopinkite bendrojo režimo ir diferencialinio režimo triukšmą

Skirtingiems trukdžių keliams reikalingi skirtingi filtravimo metodai. Filtravimo struktūra sujungia bendrojo režimo triukšmo slopinimą tarp elektros linijų ir žemės su diferencialinio režimo trukdžių tarp laidininkų slopinimu. Tai padeda pagerinti elektromagnetinį suderinamumą sudėtingoje pramoninėje aplinkoje.

3. Pagerinkite elektros tinklo stabilumą

Pramoninius elektros tinklus gali paveikti įtampos svyravimai, perjungimo trikdžiai ir harmoniniai trukdžiai. Sumažindamas šių trikdžių poveikį pavaros sistemoms, filtras padeda palaikyti stabilų įrangos veikimą ir suteikia papildomą apsaugą jautriems elektros komponentams.

4. Palaikykite ilgo kabelio ir kelių diskų programas

EMS problemos gali tapti labiau pastebimos sistemose, kuriose yra daug pavarų arba ilgi variklio kabeliai. Konstrukcija tinka kelių pavarų įrenginiams, ilgiems kabeliams, didelio tankio valdymo spintoms ir pramoninės automatikos sistemoms, kur reikalingas nuoseklus EMC veikimas.

Pagrindinės dizaino savybės

Trijų pakopų EMC filtravimo struktūra

Optimizuota trijų pakopų struktūra užtikrina slopinimą žemo, vidutinio ir aukšto dažnio diapazonuose, padeda sumažinti įvairių tipų elektrinius trukdžius ir išlaikyti efektyvų filtravimo našumą įvairiomis darbo sąlygomis.

Mažos nuotėkio srovės dizainas

Įžeminimo kondensatoriaus struktūra yra optimizuota, kad būtų apribota nereikalinga nuotėkio srovė, išlaikant suderinamumą su apsaugos nuo nuotėkio įtaisais. Tai palaiko stabilų veikimą pramoninėse elektros sistemose.

Aukšto patikimumo izoliacijos sistema

Izoliacijos sistema skirta ilgalaikiam pramoniniam naudojimui, su linija į liniją dielektrinis stipris iki 1500VDC/60S, linijos ir žemės dielektrinis stipris iki 2500VDC/60S, o izoliacijos varža ≥100MΩ esant 1000VDC.

Taikymo scenarijai

„Dufew“ įvesties filtrų sprendimai yra plačiai naudojami tais atvejais, kai reikia pagerinti EMS veikimą ir elektrinį stabilumą.

Techninės specifikacijos

Gamybos pajėgumai ir kokybės užtikrinimas

„Dufew Electric“ specializuojasi pramoninės galios elektronikos komponentuose, įskaitant EMC filtrus, reaktorius, stabdymo rezistorius ir pritaikytus elektros sprendimus.

Vykdydama kontroliuojamus gamybos procesus ir elektrinio veikimo bandymus, „Dufew“ užtikrina patikimą gaminių kokybę pramonėje.

Kokybės kontrolė apima:

- Komponentų patikrinimas

- Elektros veikimo patikrinimas

- Izoliacijos atsparumo bandymas

- Atsparus įtampos bandymams

- Funkcinis patikrinimas

Dufew nuolat tobulina savo kokybės valdymo sistemą ir gaminių standartus.

Sertifikatai ir techniniai dokumentai apima:

- ISO 9001 kokybės vadybos sistema

- CE sertifikatas

- Produkto bandymų ataskaitos

- Specializuota techninė dokumentacija

„Dufew“ palaiko OEM gamybą, pritaikytą dizainą ir inžinerinį bendradarbiavimą pasauliniams klientams.

Pakavimas ir pristatymas

Dufew teikia į eksportą orientuotus pakavimo sprendimus, kad apsaugotų elektrinius komponentus transportavimo metu.

Į pakuotę įeina:

- Apsauga nuo drėgmės

- Atsparus smūgiams tvirtinimas

- Sustiprinta pakuotė dideliems modeliams

- Produkto identifikavimo etiketės

- Techniniai dokumentai su siuntimu

Kiekvienas filtras yra patikrintas prieš pristatymą, siekiant užtikrinti atitiktį klientų reikalavimams.

DUK

1 klausimas: kokia yra VFD sistemos įvesties filtro paskirtis?

Tai padeda sumažinti elektromagnetinius trukdžius, atsirandančius VFD veikimo metu, pagerinti EMS veikimą ir apsaugoti elektrinius komponentus nuo išorinių maitinimo trikdžių.

2 klausimas: kur turėtų būti sumontuotas šis filtras?

Jis montuojamas tarp maitinimo šaltinio ir VFD arba servo pavaros įvesties gnybtų, siekiant sumažinti trukdžių perdavimą elektros tinkle ir pagerinti sistemos stabilumą.

3 klausimas: kokį kabelio ilgį gali palaikyti „Dufew“ produktai?

Priklausomai nuo įrengimo sąlygų, Dufew sprendimai gali palaikyti ekranuotus kabelius iki 400 metrų ir neekranuotus kabelius iki 300 metrų, todėl padeda išlaikyti stabilų filtravimo efektyvumą tolimojo atstumo įrenginiuose.

4 klausimas: Ar „Dufew“ gali pritaikyti EMC filtravimo sprendimus?

Taip. „Dufew“ teikia pritaikytus sprendimus, įskaitant įtampą, srovės pajėgumą, filtravimo parametrus, mechaninius matmenis ir montavimo konstrukcijas pagal skirtingus taikymo reikalavimus.

Individualūs „Dufew Electric“ EMC filtravimo sprendimai

Dufew Electric teikia pritaikytus įvesties filtrų sprendimus VFD sistemoms, servo pavaroms ir pramoninės automatikos programoms.

Turėdamas profesionalias inžinerines galimybes, patikimus gamybos procesus ir griežtą kokybės kontrolę, „Dufew“ padeda klientams pagerinti EMC veikimą, sumažinti elektros trikdžius ir pasiekti stabilų ilgalaikį veikimą.
