Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

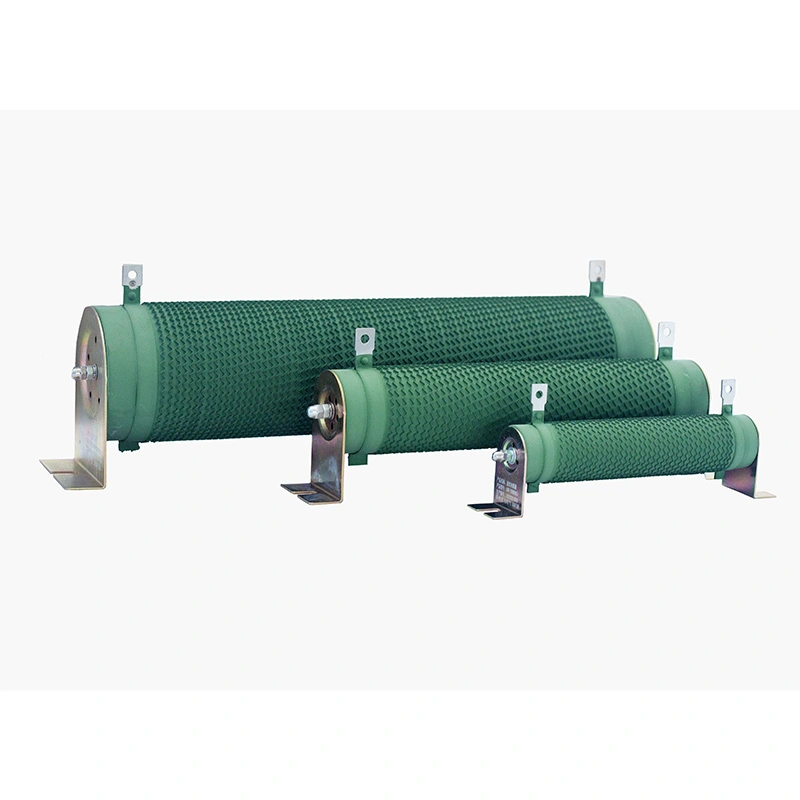

DUFEW CRR serijos neindukcinis gofruotas rezistorius yra didelės galios pasyviosios energijos išsklaidymo rezistorius, specialiai optimizuotas vidutinio ir aukšto dažnio impulsinėms grandinėms. Su unikalia vertikalia gofruota plokščia juostele neindukcine apvijos struktūra, gaminys siūlo galią nuo 50 W iki 10 kW, varžos vertes nuo 0,01 Ω iki 1 kΩ, tris atsparumo tolerancijos parinktis ir maksimalią 1200 V darbinę įtampą.
Sukurtas su puikia impulsų perkrovos galia ir stabiliomis šiluminėmis charakteristikomis, jis plačiai naudojamas energijos išsklaidymui, srovės jutimui, stabdymui, viršįtampių slopinimui ir apkrovos bandymams atsinaujinančios energijos sistemose, pramoninėje automatikoje ir laboratorinėje bandymo įrangoje visame pasaulyje.
| Modelio kodas | Reikšmė | Aprašymas |
| CRR | Serija | Neindukcinis gofruotas rezistorius |
| 2500W | Nominali galia | 2500W |
| 54.4R | Vardinis atsparumas | 54,4Ω |
| J | Pasipriešinimo tolerancija | J = ±5 % (nebūtina: K = ±10 %, H = ±3 %) |
| Parametras | Specifikacija |
| Galios diapazonas | 50W–10kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω–1kΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Atitikties standartas | GB/T 5792 |
Pagaminta iš vientisos daug aliuminio oksido turinčios izoliacinės keramikos, tuščiavidurė šerdis turi vidinį konvekcinį oro kanalą, užtikrinantį efektyvų šilumos išsklaidymą. Jis užtikrina puikų atsparumą vibracijai ir išlaiko stabilias izoliacijos savybes esant iki 350°C temperatūrai. Keraminė konstrukcija atlaiko pasikartojančius aukštą ir žemą temperatūrą be įtrūkimų.
Plokščia lydinio juosta yra tiksliai štampuota į ištisinį gofruotą profilį, užtikrinantį išskirtinai žemą atsparumo temperatūrai koeficientą (TCR). Galimos dvi lydinio medžiagos, tinkančios įvairioms reikmėms: nikelis-chromas (Ni-Cr), skirtas nuolatiniam didelės galios stabdymui ir energijos išsklaidymui, ir Constantan, skirtas tikslioms silpnos srovės jutimo grandinėms.
Galiniai spaustukai, gnybtų stulpeliai ir tvirtinimo kronšteinai yra pagaminti iš sutirštinto nerūdijančio plieno su pasyvuota antikorozine apdaila. Agregatas išlaiko 45N gnybtų traukimo testą neatsipalaidavęs, pasižymi puikiu atsparumu litavimo karščiui ir sumažina kontakto įkaitimą dėl oksidacijos.
Naudojant dviejų laidų atvirkštinės neindukcinės apvijos techniką, lygiavertė serijinė induktyvumas (ESL) paprastai gali būti valdomas žemiau 10 nH, todėl rezistorius tinka aukšto dažnio perjungimo grandinėms, veikiančioms iki 100 kHz dažniais.
●Ypač mažas induktyvumas – gofruota konstrukcija kartu su atvirkštine neindukcine apvija efektyviai pašalina savaiminę induktyvumą, slopina aukšto dažnio virpesius ir įtampos šuolius bei apsaugo galios puslaidininkinius įrenginius.
●Puikus šilumos išsklaidymas – vertikali banguota konstrukcija padidina aušinimo paviršiaus plotą, o keraminė šerdis užtikrina efektyvų šilumos laidumą, leidžiantį padidinti galios tankį ir mažesnį temperatūros kilimą.
●Išskirtinė perkrovos galimybė – 5 sekundes atlaiko 10 kartų vardinę galią be matomų pažeidimų, todėl idealiai tinka stabdymui ir viršįtampių absorbcijai.
●Ilgas tarnavimo laikas – ciklinės apkrovos tarnavimo laikas viršija 9000 valandų (10s iškrovimas / 90s intervalas), su senėjimui atsparia danga ir nedeformuota keramine šerdimi.
●Nekenksminga aplinkai – neorganinė ekologiška danga neskleidžia dūmų, nuodingų dujų, atitinka RoHS ir UL saugos reikalavimus.
●Lankstus pritaikymas – varžos vertę, galią, matmenis, gnybtų orientaciją ir tvirtinimo kronšteinus galima pritaikyti pagal brėžinius arba specifikacijas.
Energijos kaupimo keitikliai, fotovoltiniai keitikliai, vėjo turbinų žingsnio valdymo sistemos, akumuliatoriaus senėjimo bandymo apkrovos, nuolatinės srovės greito įkrovimo išankstinio įkrovimo ir iškrovimo rezistoriai.
Vidutinio ir aukšto dažnio kintamo dažnio pavaros, servopavaros regeneracinis stabdymas, uosto kranai, liftai, valcavimo staklės, vielos tempimo mašinos ir tekstilės įranga, energijos išsklaidymo sistemos.
Aukšto dažnio galios apkrovos blokai, impulsinio signalo bandymo stendai, maitinimo senėjimo sistemos, tikslus srovės jutiklis, slopinimo ir slopinimo rezistoriai.
CNC vielos pjaustymo EDM mašinos, lankinio suvirinimo įranga, scenos kėlimo ir apšvietimo sistemos, centrifugos, popieriaus mašinos ir krovikliai-rekuperatoriai.
Aukšto dažnio srovės ribojimas, variklio paleidimo rezistoriai, vidutinės įtampos spintos viršįtampio energijos absorbcija.
DUFEW specializuojasi galios elektroninių komponentų tyrime ir plėtroje bei gamyboje, tiekdama patikimus produktus ir integruotus sprendimus pramoniniams vartotojams, platintojams ir originalios įrangos gamintojams.
Siūlome visą asortimentą galios elektronikos gaminių, įskaitant rezistorius, stabdžių blokus, reaktorius, transformatorius, filtrus ir apkrovos blokų sistemas, teikiančias vieno langelio tiekimą įvairiems pritaikymo poreikiams.
Griežti gamybos procesai, modernios gamybos linijos ir griežta kokybės kontrolė užtikrina pastovų gaminio veikimą, ilgą tarnavimo laiką ir patikimą veikimą.
Galimos pritaikytos varžos vertės, galios rodikliai, matmenys, gnybtų konfigūracijos ir montavimo parinktys, kad atitiktų jūsų specifinius techninius reikalavimus.
Efektyvus gamybos valdymas ir greitas techninis palaikymas padeda sutrumpinti pristatymo laiką ir suteikia patikimą pagalbą nuo produkto pasirinkimo iki aptarnavimo po pardavimo.
| Būdingas | Bandymo sąlygos | Spektaklis |
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10× vardinė galia 5s | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinis veikimas (10 s įjungta / 90 s išjungta) | 9000 valandų |
| Pastovios būsenos drėgna šiluma | 40°C ±2°C, 90-95% RH, 100 val | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitas temperatūros pokytis | -55°C / 55°C / 155°C, po 15 min., 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C / 2 val | Nėra akivaizdžių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Vardinis atsparumas apkrovai ir statinis pasipriešinimas | <300 ppm/°C |
| Atsparumas liepsnai | 10× vardinė galia 5 min | Raudonai karštas be atviros liepsnos |
| Būdingas | Bandymo sąlygos | Spektaklis |
| Terminalo stiprumas | 45N / 30s | Nėra laisvumo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1g, 98m/s² | Nėra matomų konstrukcinių pažeidimų |
| Atsparumas litavimo karščiui | Gnybtai panardinami į 350±5°C lydmetalą 3s | ΔR ≤ ± (1 %R + 0,05Ω) |
| Lituojamumas | Gnybtai panardinami į 235±5°C lydmetalą 5s | Lydmetalis ≥ 95 % |
| Palyginimo elementas | Neindukcinis gofruotas rezistorius | Įprasti rezistoriai (anglies plėvelė / metalo plėvelė / standartinė vielinė apvija) |
| Dizaino tikslas | Optimizuotas aukšto dažnio impulsams, VFD stabdymui ir regeneraciniam energijos išsklaidymui | Sukurtas bendroms žemo signalo ir nuolatinės galios programoms |
| Parazitinio induktyvumo slopinimas | Atvirkštinė gofruotoji apvija sumažina induktyvumą iki mažiau nei vienos dešimtosios įprastų vielinių apvijų tipų | Nėra aktyvaus induktyvumo slopinimo; standartinės vielinės apvijos konstrukcijos turi didelį parazitinį induktyvumą |
| Impulsinis atsakas | Greitas impulsinis atsakas su minimaliu įtampos svyravimu | Pastebimas indukcinis energijos kaupimas ir įtampos sumažėjimas |
| Harmonikos ir smaigalių slopinimas | Žymiai sumažina harmoninius trukdžius ir įtampos šuolius | Didelis induktyvumas gali sustiprinti impulsų šuolius ir signalo iškraipymus |
| Terminis dviratis ir senėjimas | Tolygus šiluminio įtempio pasiskirstymas; pasipriešinimo dreifas ≤1 % ilgai važinėjant dviračiu | Plėvelės nusilupimas ir per didelis pasipriešinimo dreifas dažnai veikiant šiluminiams ciklams |
1 klausimas: ar neindukcinis dizainas turi įtakos nominalios galios arba varžos tikslumui?
A: Ne. Neindukcinės apvijos metodas pakeičia tik srovės kelio magnetinio lauko pasiskirstymą. Tai neturi neigiamos įtakos lydinio juostelės savitumui, šilumos išsklaidymo galiai ar galiai. Atsparumo tolerancija ir temperatūros koeficientas išlieka tokie patys kaip standartinėje versijoje.
2 klausimas: kaip nustatyti, ar reikalinga neindukcinė versija?
A: Jei jūsų grandinėje naudojamas aukšto dažnio PWM valdymas, greitas IGBT perjungimas arba atsiranda viršįtampio skambėjimas ir bangos formos iškraipymas, rekomenduojama neindukcinė versija. Įprastoms 50/60 Hz stabdymo programoms paprastai pakanka standartinio gofruoto rezistoriaus.
3 klausimas: ar galima pritaikyti specialias atsparumo vertes ar matmenis?
A: Taip. DUFEW suteikia visišką pritaikymą, įskaitant varžos vertes, viršijančias 0,01Ω–1kΩ, galios rodiklius, keraminio vamzdžio ilgį ir skersmenį, gnybtų padėtis ir tvirtinimo kronšteinų konfigūracijas. Mėginiai gali būti pagaminti greitai, remiantis brėžiniais ar specifikacijomis.
4 klausimas: ką daryti, jei po ilgalaikio naudojimo pasipriešinimo poslinkis viršija tolerancijos diapazoną?
A: Ilgalaikė oksidacija aukštoje temperatūroje, didelė drėgmė ir dažnos perkrovos gali pažeisti lydinio juostelę. Jei izoliacijos varža nukrenta žemiau 100MΩ, rekomenduojama pakeisti. Patobulinus spintos vėdinimą ir pasirinkus pakankamą galios atsargą turintį rezistorių, galima žymiai pailginti tarnavimo laiką.
