Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

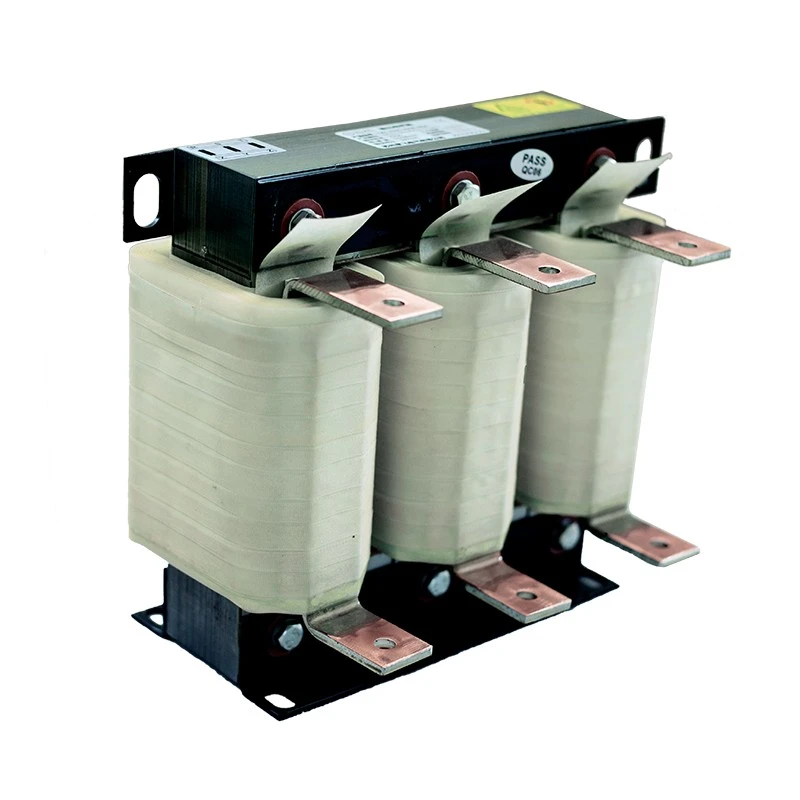

Dufew Electric Output Reactor yra sumontuotas tarp VFD išvesties gnybtų ir variklio, siekiant pagerinti energijos perdavimo kokybę ir apsaugoti variklio sistemas nuo aukšto dažnio perjungimo įtempių.
Dėl greito VFD PWM išėjimo įtampos perjungimo charakteristikų gali atsirasti didelis dv/dt įtempis, atspindėtos įtampos bangos, harmoninės srovės ir papildoma kabelio įkrovimo srovė. Šie padariniai tampa rimtesni, kai tarp keitiklio ir variklio naudojami ilgi kabeliai.
Pridedant tinkamą varžą prie išėjimo grandinės, reaktorius padeda išlyginti įtampos bangų formas, sumažinti variklio gnybtų įtampos šuoliais, sumažinti izoliacijos įtempį ir pagerinti pramoninių pavarų sistemų patikimumą.
Dufew reaktoriuose naudojamos mažo nuostolio silicio plieno šerdys, aukštos temperatūros izoliacinės medžiagos ir optimizuotos apvijų konstrukcijos, kad būtų užtikrintas stabilus veikimas esant nuolatiniam pramoniniam darbui.
When the cable between the inverter and motor is too long, the distributed capacitance of the cable generates additional charging current.
Be tinkamos apsaugos tai gali sukelti:
- VFD viršsrovių aliarmai
- Nestabilus variklio veikimas
- Padidėjęs keitiklio išėjimo įtempis
- Sumažintas sistemos patikimumas
VFD išvesties reaktorius sumažina talpinę įkrovimo srovę ir pagerina sistemos stabilumą, ypač tais atvejais, kai variklis sumontuotas toli nuo keitiklio korpuso.
Reaktorius sumažina VFD generuojamų aukšto dažnio PWM įtampos pokyčių poveikį, padėdamas apsaugoti variklio izoliaciją nuolatinio veikimo metu.
Tai sumažina variklio apvijų įtampą, sumažina izoliacijos senėjimą ir pailgina variklio tarnavimo laiką. Tai padeda pagerinti bendrą sistemos patikimumą, ypač sudėtingose pramonės srityse.
Kai varikliai montuojami toli nuo VFD spintelių, ilgi kabeliai gali padidinti įkrovimo srovę ir sukelti atspindėtus įtampos efektus.
Reaktorius padeda sumažinti šį poveikį gerindamas srovės bangos formos kokybę ir ribodamas įtampos svyravimus. Jis palaiko ilgesnius kabelio perdavimo atstumus, išlaikant stabilų variklio darbą.
Optimizuotas indukcinis dizainas padeda slopinti aukšto dažnio harmoninius komponentus, susidarančius VFD veikimo metu.
Tai taip pat sumažina variklio elektromagnetinį triukšmą, nuotėkio srovę ir galimus netoliese esančios automatikos ir valdymo įrangos trukdžius, sukurdama stabilesnę darbo aplinką.
Reaktorius gaminamas naudojant šalto valcavimo silicio plieno šerdį, F klasės izoliacijos sistemą, vakuuminio impregnavimo procesą ir vario arba aliuminio apvijų galimybes.
Ši tvirta konstrukcija užtikrina stabilų induktyvumą, sumažintą vibraciją ir patikimą šiluminį našumą ilgalaikiam pramoniniam darbui.
Simetriška trijų fazių šerdies struktūra užtikrina subalansuotą magnetinį veikimą visose apvijose.
Tai padeda sumažinti magnetinius nuostolius išlaikant stabilias induktyvumo charakteristikas, užtikrinant pastovų elektrinį veikimą VFD veikimo metu.
Reaktorius yra įvairių konfigūracijų, įskaitant IP00 atviras konstrukcijas ir IP20 apsaugos gaubtus, kad atitiktų įvairius montavimo reikalavimus.
Jis palaiko tiek vertikalius, tiek horizontalius montavimo būdus. Galimi pritaikyti matmenys, atitinkantys spintelės erdvę, montavimo sąlygas ir konkrečius taikymo poreikius.
Dufew reaktorių sprendimai yra plačiai naudojami pramonėje, kur reikalinga variklio apsauga ir stabilus VFD veikimas.
Įprastos programos apima:
- Kintamo dažnio pavaros sistemos, skirtos pagerinti galios stabilumą ir sumažinti variklių elektros įtampą.
- Pramoninės variklių valdymo spintos, siurbliai ir ventiliatoriai, kuriems reikalingas patikimas nuolatinis veikimas.
- Kranai ir kėlimo įranga, kasybos technika, uosto įranga, naudojama sudėtingomis darbo sąlygomis.
- Valcavimo staklės, liejimo liejimo mašinos ir tekstilės mašinos stabiliems ir efektyviems gamybos procesams.
- Automatizuotos gamybos linijos ir atsinaujinančios energijos įranga, kur svarbus patikimas energijos našumas.
| Paraiškos sąlygos | Rekomendacija |
|---|---|
| Variklio kabelio ilgis viršija 50 metrų | Rekomenduojama |
| Reikalinga variklio izoliacijos apsauga | Rekomenduojama |
| Reikia sumažinti variklio triukšmą | Rekomenduojama |
| Aukšto dažnio trukdžiai veikia jutiklius | Rekomenduojama |
| Dažnas greitėjimas ir lėtėjimas | Rekomenduojama |
Reaktoriaus pasirinkimas turėtų būti pagrįstas VFD parametrais, kabelio sąlygomis ir variklio reikalavimais, kad būtų užtikrintas tinkamas veikimas ir patikimas veikimas.
Renkantis reikia atsižvelgti į tokius pagrindinius veiksnius kaip:
- Nominali įtampa ir išėjimo srovė
- Variklio galia ir veikimo dažnis
Kabelio charakteristikos ir įrengimo sąlygos taip pat turi įtakos reaktoriaus pasirinkimui, įskaitant:
- Kabelio ilgis ir tipas
- Diegimo aplinka
- Paskirstyta talpa
Variklio izoliacija ir veikimo sąlygos turi būti įvertintos, kad atitiktų atitinkamą reaktoriaus sprendimą, įskaitant:
- Izoliacijos klasė
- Veikimo būklė
- Apsaugos reikalavimai
„Dufew“ siūlo pritaikytus reaktorių dizainus pagal įvairius pramoninius pritaikymus ir sistemos reikalavimus.
CAL-4321-0250-EISA
| Kodas | Aprašymas |
|---|---|
| CAL | Kintamosios srovės reaktorių serija |
| 4 | Įtampos lygis |
| 3 | Trijų fazių |
| 2 | Išėjimo reaktoriaus tipas |
| 1 | Įtampos kritimas |
| 0250 | Nominali srovė |
| EI | Pagrindinė struktūra |
| S | Diegimo tipas |
| A | Aliuminio apvija |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | VFD išėjimo reaktorius |
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dažnis | 50 Hz / 60 Hz |
| Nominali srovė | 5A - 3800A |
| Įtampos kritimas | 0,5 % / 1 % / 2 % / 4 % |
| Perkrovos pajėgumas | 1,5 karto vardinė srovė 60 sekundžių |
| Dielektrinis stiprumas | 3000VAC / 50Hz / 1min |
| Izoliacijos atsparumas | ≥100MΩ |
| Apsaugos laipsnis | IP00 / IP20 |
| Izoliacijos klasė | F klasė (155 ℃) |
| Triukšmo lygis | ≤65 dB |
| Tarnavimo laikas | ≥15 metų |
„Dufew Electric“ specializuojasi pramoninių energijos komponentų ir pritaikytų reaktorių sprendimų gamyboje.
Kiekvienas išėjimo reaktorius gaminamas kontroliuojamais procesais, įskaitant:
- Pagrindinės gamybos apžiūra
- Apvijos proceso valdymas
- Atsparumo aukštai įtampai bandymas
- Izoliacijos atsparumo bandymas
- Temperatūros kilimo patikrinimas
- Elektros veikimo patikrinimas
Produktai gali būti tiekiami su:
- ISO kokybės vadybos sistemos atitikimas
- CE sertifikuoti produktai
- Specializuota techninė dokumentacija
Prieš išsiunčiant, kiekvienas reaktorius yra patikrinamas pagal kliento specifikacijas, siekiant užtikrinti patikimą įrengimą ir veikimą.
Pramoniniams reaktoriams dėl jų svorio ir elektromagnetinių komponentų reikalinga patikima apsauga tarptautinio transportavimo metu.
Dufew teikia:
| Transportavimo būdas | Taikymas |
|---|---|
| Jūrų gabenimas | Dideli pramonės užsakymai ir pilni įrangos projektai |
| Krovinių gabenimas oro transportu | Pavyzdys ir skubūs pristatymo reikalavimai |
| Sausumos transportas | Regioninis pramoninis pristatymas |
Pakuotės savybės:
- Drėgmei atspari apsauga
- Atsparus smūgiams tvirtinimas
- Eksportuokite standartinius medinius dėklus
- Individualizuota pakuotė pagal gaminio dydį ir svorį
Jis sumontuotas tarp VFD išėjimo gnybtų ir variklio, kad pagerintų išėjimo bangos formos kokybę ir sumažintų elektros įtampą variklio pusėje.
Jis dažniausiai naudojamas ilgiems kabeliams, variklio izoliacijos apsaugai ir sistemoms, paveiktoms įtampos šuolių, triukšmo ar trukdžių.
Ne. Įvesties pusės ir variklio pusės komponentai turi skirtingas funkcijas. Vienas dėmesys skiriamas maitinimo šaltinio apsaugai, o kitas pagerina variklio veikimą.
Taip. Dufew teikia pritaikytus sprendimus pagal įtampą, srovę, įrengimo reikalavimus ir veikimo aplinką.
„Dufew Electric“ teikia patikimus reaktorių sprendimus pramoninėms VFD programoms su profesionalia gamybos galimybėmis, pritaikytu inžineriniu palaikymu ir griežta kokybės kontrole.
„Dufew“ padeda klientams pagerinti įrangos patikimumą, sumažinti priežiūros išlaidas ir užtikrinti stabilų veikimą, pradedant variklio apsauga ir baigiant tolimojo susisiekimo važiavimo programomis.
