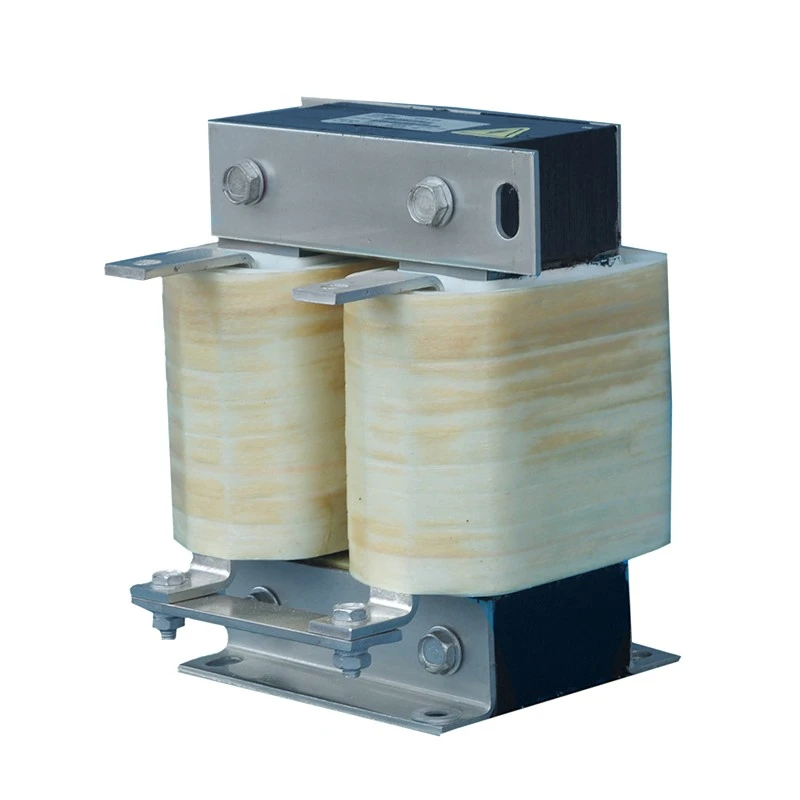

DC Link reaktorius

Didelės galios VFD ir galios konvertavimo sistemose lygintuvo pakopa kintamosios srovės energiją paverčia nuolatine srove, prieš tiekdama keitiklio sekciją. Šio konversijos proceso metu nuolatinės srovės magistralės srovėje gali būti pulsavimo komponentų, kuriuos sukelia ištaisymo charakteristikos, apkrovos svyravimai ir regeneracinis veikimas.

Dufew Electric DC Link Reactor montuojamas nuosekliai tarp nuolatinės srovės magistralės grandinės lygintuvo ir keitiklio sekcijų. Suteikdamas indukcinį energijos kaupimą, jis išlygina srovės svyravimus, palaiko nuolatinį nuolatinės srovės srautą ir sumažina nuolatinės srovės kondensatorių ir galios puslaidininkių įtaisų elektrinį įtampą.

Skirtingai nuo įprastų kintamosios srovės reaktorių, jis yra specialiai sukurtas nuolatiniam nuolatinės srovės veikimui. Segmentuota oro tarpo magnetinė struktūra pagerina nuolatinės srovės poslinkio atsparumą, sumažina magnetinio prisotinimo riziką ir palaiko stabilų induktyvumą ilgalaikio pramoninio veikimo metu.

Dufew naudoja mažai nuostolių šalto valcavimo silicio plieno šerdis, F klasės izoliacijos sistemas, tikslius apvijų procesus ir vakuuminio impregnavimo technologiją, kad būtų užtikrintas patikimas šiluminis efektyvumas, izoliacijos stiprumas ir mechaninis stabilumas.

Kaip nuolatinės srovės jungties reaktorius pagerina sistemos patikimumą

1. Sumažinkite nuolatinės srovės bangavimą ir pagerinkite magistralės stabilumą

AC-DC konvertavimo metu įtampos svyravimai iš lygintuvo pakopos gali įvesti srovę į nuolatinės srovės magistralę. Reaktorius išlygina nuolatinės srovės bangos formą, sumažina komponentų bangavimą ir pagerina keitiklio įvesties stabilumą, tuo pačiu sumažindamas nuolatinės srovės magistralės kondensatorių įtampą. Tai ypač naudinga didelės galios pavaros sistemoms, kurioms reikalingas stabilus nuolatinės srovės energijos tiekimas.

2. Palaikykite nuolatinį nuolatinės srovės srautą

Naudojant svyruojančias apkrovas arba nestabilias maitinimo sąlygas, per didelė srovės pulsacija gali turėti įtakos keitiklio veikimui. Sumažinus srovės nepertraukiamumą ir palaikydamas nuolatinę lygintuvo srovę, reaktorius palaiko stabilų keitiklio perjungimą ir padeda sumažinti neįprastas veikimo sąlygas dinaminio veikimo metu.

3. Apsaugokite nuolatinės srovės magistralės kondensatorius ir maitinimo komponentus

Didelė pulsacinė srovė gali pagreitinti nuolatinės srovės kondensatoriaus senėjimą ir padidinti galios komponentų šiluminį įtampą. Optimizuota konstrukcija riboja srovės pulsavimą ir kondensatorių pulsacijos įtampą, padeda pagerinti nuolatinės srovės magistralės komponentų patikimumą ir prailgina visos pavaros sistemos tarnavimo laiką.

4. Pagerinkite įvesties galios koeficiento našumą

Išlygindamas nuolatinės srovės charakteristikas, reaktorius gali pagerinti keitiklio sistemos elektrinį našumą. Sumažėjęs srovės iškraipymas prisideda prie geresnio energijos panaudojimo ir geresnio suderinamumo su didelės galios elektros sistemomis.

Pagrindinės konstrukcinio dizaino ypatybės

Segmentinė oro tarpo šerdies konstrukcija, skirta atsparumui nuolatinės srovės poslinkiui

Nuolatinė nuolatinė srovė sukuria vienkryptį magnetinį lauką, dėl kurio įprastinės magnetinės šerdys gali prisotinti. Dufew naudoja segmentuotą oro tarpo šerdies struktūrą, kad sumažintų nuolatinės srovės prisotinimo riziką, išlaikant stabilų induktyvumą ir efektyvų srovės išlyginimo našumą. Ši konstrukcija palaiko patikimą veikimą esant nuolatinėms nuolatinės srovės apkrovoms.

Mažų nuostolių apvijos struktūra

Apvijos struktūra yra optimizuota didelės srovės nuolatinei srovei, padedanti sumažinti nuolatinės srovės varžos nuostolius ir temperatūros kilimą, išlaikant stabilų elektros našumą ir efektyvų šilumos valdymą. Norint sumažinti bendrą dydį ir pagerinti šilumos išsklaidymą, taip pat gali būti naudojamos folijos apvijų konstrukcijos.

Vakuuminio impregnavimo izoliacijos sistema

Vakuuminio impregnavimo procesas sustiprina izoliacijos sistemą ir pagerina atsparumą drėgmei, mechaninį stiprumą ir atsparumą vibracijai. Kartu su optimizuotu konstrukcijos dizainu jis palaiko patikimą ilgalaikį veikimą, išlaikant žemą elektromagnetinės vibracijos ir triukšmo lygį ≤65 dB standartinėmis bandymo sąlygomis.

Tipinės programos

Rekomenduojamos atrankos sąlygos

DC Link reaktorius rekomenduojamas, kai:

Techninės specifikacijos

Modelio numerio paaiškinimas

Pavyzdys: CDL-600-0600-EIDA

DC Link reaktorius vs AC reaktorius

Gamybos pajėgumai ir kokybės užtikrinimas

„Dufew Electric“ specializuojasi galios elektronikos komponentų, įskaitant reaktorius, stabdymo rezistorius, transformatorius ir pritaikytus elektros sprendimus, gamyboje.

Dufew gamybos procesas apima magnetinės šerdies apdorojimą, tikslią apviją, vakuuminį impregnavimą, kietėjimą aukštoje temperatūroje ir elektrinio veikimo bandymus. Kiekvienas etapas yra kontroliuojamas, siekiant išlaikyti pastovias elektrines charakteristikas ir patikimą gaminio kokybę.

Kokybės tikrinimas apima izoliacijos varžą, atsparumą įtampai, induktyvumą, temperatūros kilimą ir išvaizdą. Šie bandymai patvirtina reaktoriaus elektrinį veikimą, izoliacijos patikimumą, šilumines charakteristikas ir bendrą gamybos kokybę.

Įvairiems projektų reikalavimams „Dufew“ teikia OEM gamybą ir individualų elektros projektavimą, taip pat inžinerines konsultacijas ir techninės dokumentacijos palaikymą. Tai leidžia gaminį pritaikyti prie konkrečių elektros parametrų, montavimo sąlygų ir sistemos pritaikymo.

DUK

1 klausimas: kur sumontuotas nuolatinės srovės jungties reaktorius?

Nuolatinės srovės jungties reaktorius yra sumontuotas nuolatinės srovės magistralės grandinėje tarp VFD arba galios keitimo sistemos lygintuvo ir keitiklio sekcijų. Tai padeda išlyginti nuolatinės srovės svyravimus, sumažinti komponentų pulsaciją ir pagerinti nuolatinės srovės magistralės stabilumą.

2 klausimas: kuo šis produktas skiriasi nuo kintamosios srovės reaktoriaus?

Pagrindinis skirtumas yra taikymo grandinė. Kintamosios srovės reaktorius naudojamas kintamosios srovės grandinėse, siekiant sumažinti harmoniką, apriboti srovės poveikį ir pagerinti elektros energijos kokybę. Šis gaminys skirtas nuolatinės srovės magistralės programoms, kad būtų išlygintas srovės pulsavimas ir apsaugotų nuolatinės srovės pusės komponentus.

3 klausimas: kodėl šiam gaminiui reikalingas oro tarpo šerdies dizainas?

Nuolatinė nuolatinė srovė gali sukelti magnetinį poslinkį šerdyje. Segmentuota oro tarpo struktūra padeda išvengti magnetinio prisotinimo, išlaikyti stabilų induktyvumą ir užtikrinti patikimą veikimą nuolatinės srovės sąlygomis.

4 klausimas: Ar „Dufew“ gali pritaikyti skirtingų programų specifikacijas?

Taip. „Dufew“ teikia pritaikytus sprendimus, įskaitant įtampą, srovės pajėgumą, induktyvumo vertę, apvijų medžiagą, montavimo struktūrą ir mechaninius matmenis pagal skirtingus sistemos reikalavimus.
