Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.
Pramoninėse pavarų sistemose nuolatinės srovės jungties reaktoriai paprastai įrengiami tarpinėje nuolatinės srovės grandinėje, siekiant sumažinti srovės svyravimus, atsirandančius dėl ištaisymo ir apkrovos pokyčių. Tačiau tradicinės vertikalios reaktorių konstrukcijos gali sukelti montavimo problemų kompaktiškose spintose, kur vertikali erdvė yra ribota.

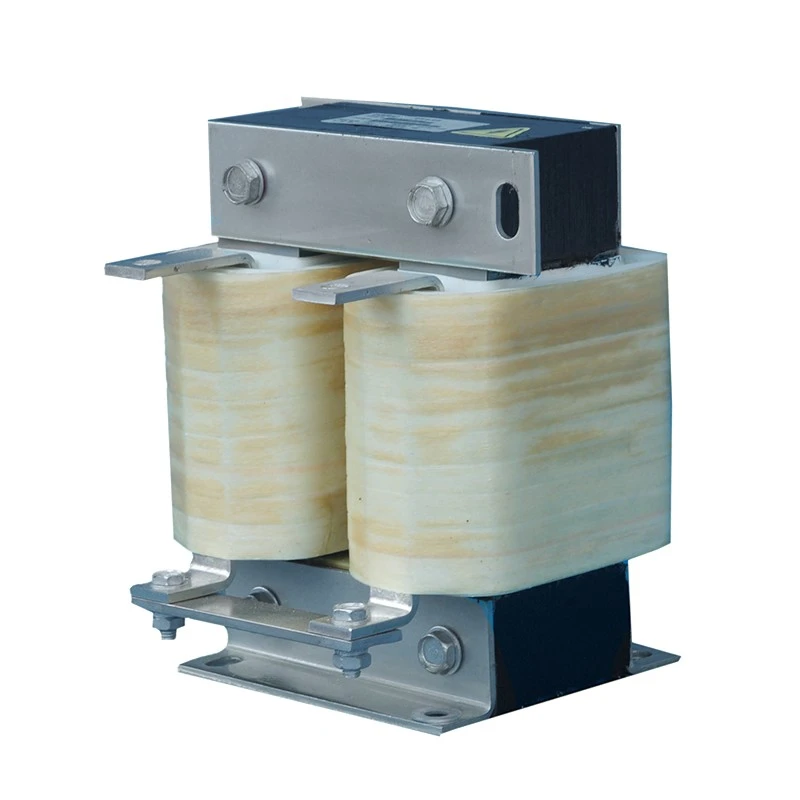

„Dufew Electric Horizontal DC Link“ reaktorius turi plokščią magnetinę struktūrą su horizontaliai išdėstyta šerdimi ir apvijų mazgu. Ši konstrukcija sumažina bendrą aukštį, išlaikant reikiamą induktyvumą ir šiluminę galią.
Reaktorius gaminamas naudojant mažo nuostolio šalto valcavimo silicio plieno laminatas, aukštos temperatūros F klasės izoliacines medžiagas ir vakuuminio impregnavimo technologiją. Didelės srovės atveju galima įsigyti be ritės folijos apvijų konstrukcijas, kad būtų pasiekti kompaktiški matmenys, geresnis šilumos išsklaidymas ir stabilus nuolatinis veikimas.
Skirtingai nuo standartinių vertikalių reaktorių, horizontalioji konfigūracija orientuota į mechaninę integraciją, oro srauto optimizavimą ir korpuso išdėstymo lankstumą, todėl ji tinka moderniai kompaktinei pavaros įrangai.
Daugelis pramoninių valdymo spintų turi griežtus aukščio apribojimus dėl daugiasluoksnių VFD išdėstymo, į mašiną integruotų elektros gaubtų, mobiliųjų maitinimo sistemų arba siaurų nuolatinės srovės maitinimo spintų. Dėl žemo profilio konfigūracijos sumažinamas bendras aukštis, tuo pačiu geriau išnaudojamas turimas spintelės plotis, todėl lengviau integruoti į įrangą su ribota montavimo vieta. Palyginti su įprastais vertikaliais reaktoriais, šis išdėstymas suteikia inžinieriams daugiau lankstumo optimizuojant spintų išdėstymą nedidinant gaubto aukščio.
Šiluminis valdymas yra labai svarbus nuolatinės srovės reaktoriams, veikiantiems nuolatine srove. Horizontali vėdinimo konstrukcija leidžia apvijose tekėti oro srautą per kelis paviršius, o šoninė ventiliacija padeda sumažinti šilumos kaupimąsi, o platesnė šilumos išsklaidymo sritis skatina tolygesnį temperatūros pasiskirstymą. IP20 apsaugos dangteliai skirti palaikyti efektyvų oro srautą ir palaikyti stabilų veikimą ilgalaikio veikimo pilnos apkrovos metu.
Tokios programos kaip kranai, mobilioji įranga ir pramoninės mašinos reikalauja patikimo mechaninio stabilumo. Platesnis tvirtinimo pagrindas suteikia tvirtesnę atramą, o kelių taškų tvirtinimas padeda apriboti poslinkį darbo metu. Stabili oro tarpo struktūra palaiko pastovų induktyvumą, o saugios gnybtų jungtys padeda atlaikyti vibraciją sudėtingoje pramoninėje aplinkoje.
Šoninis gnybtų išdėstymas supaprastina integravimą į siauras elektros spintas, nes sumažina vertikalių laidų kliūtis ir, jei reikia, sutrumpina nuolatinės srovės magistralės nukreipimo atstumus. Tai taip pat leidžia švariau išdėstyti teigiamus ir neigiamus kabelius, o tai padeda inžinieriams pasiekti kompaktiškesnį ir organizuotesnį elektros išdėstymą.
Pavyzdys: CDL-600-0600-EIDA
| Kodas | Aprašymas |
|---|---|
| CDL | DC Link reaktorių serija |
| 600 | Įtampos lygis (600 = 690 VDC) |
| 0600 | Nominali srovė (0600 = 600A, 2500 = 2500A) |
| EI | Šerdies struktūra (EI = trifazis branduolys, UI = vienfazis branduolys) |
| D | Montavimo struktūra (D = vertikalus įrengimas, W = horizontalus įrengimas) |
| A | Apvijos medžiaga (A = aliuminis, C = varis) |
| Parametras | Specifikacija |
|---|---|
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC |
| Veikimo dažnis | 50Hz / 60Hz / Iki 500Hz |
| Nominali srovė | 5A - 3800A |
| Perkrovos galimybė | 1,5 karto vardinė srovė 60 sekundžių, intervalas 1 valanda |
| Įtampos kritimas | 0,5 % / 1 % / 2 % / 4 % |
| Dielektrinis stiprumas | 3000VAC / 50Hz / 5mA / 1min |
| Izoliacijos atsparumas | ≥100MΩ (1000VDC) |
| Apsaugos laipsnis | IP00 / IP20 |
| Izoliacijos klasė | T40 / F klasė (155 ℃) |
| Antipireno klasė | UL94V-2 |
| Triukšmo lygis | ≤65 dB (išbandyta 1 metro horizontaliu atstumu nuo reaktoriaus) |
| Tarnavimo laikas | ≥15 metų |
| Standartai | IEC289:1987 reaktoriaus standartas / GB10229-88 reaktoriaus standartas (atitinka IEC289:1987) / JB9644-1999 puslaidininkinių elektrinių pavarų reaktorius |
Horizontali šerdies ir apvijų išdėstymas žymiai sumažina bendrą įrengimo aukštį, palyginti su įprastais vertikaliais nuolatinės srovės reaktoriais.
Šis dizainas padeda:
- tilps į itin plonas VFD spinteles su ribotu vertikaliu tarpu
- Palaikykite daugiasluoksnius spintelių išdėstymus, netrukdydami viršutiniams komponentams
- Patobulinkite vietos išnaudojimą kompaktiškuose elektros korpusuose
- Supaprastinkite integravimą į mašinoje montuojamas valdymo sistemas
Plokščia konstrukcija ypač tinka siauroms ir pailgoms spintelėms, kur aukštis yra pagrindinis įrengimo apribojimas.
Šiluminis valdymas yra labai svarbus nuolatinės srovės reaktoriams, dirbantiems esant nuolatinei srovės apkrovai.
Horizontalus dizainas pagerina šilumos išsklaidymą:
- Platesni apvijų paviršiai, veikiami oro srauto
- Šoniniai vėdinimo kanalai, mažinantys šilumos kaupimąsi
- Tolygesnis temperatūros pasiskirstymas ilgalaikio veikimo metu
- Suderinama IP20 apsaugos konstrukcija, neužstojanti oro srauto takų
Palyginti su vertikaliai sukrautomis konstrukcijomis, horizontalus oro srauto kelias padeda sumažinti vietines karštąsias vietas ir pagerina veikimo stabilumą.
Pramoninė įranga, pvz., mobilios maitinimo sistemos, kėlimo įranga ir sunkiosios mašinos, gali patirti nuolatinę mechaninę vibraciją.
Reaktorius turi sustiprintą horizontalią tvirtinimo konstrukciją, kurią sudaro:
- Platesnė pagrindo atrama geresniam mechaniniam stabilumui
- Keli tvirtinimo taškai, siekiant sumažinti poslinkio riziką
- Stabili oro tarpo padėtis, kad būtų išlaikytas pastovus induktyvumas
- Saugus šoninis gnybtų išdėstymas, siekiant sumažinti kabelio įtempimą
Ši konstrukcija padidina patikimumą tais atvejais, kai reikalingas ilgalaikis veikimas vibracijos sąlygomis.
Didelio tankio elektros spintose svarbus efektyvus kabelių išdėstymas.
Horizontali konfigūracija suteikia:
- Šonuose išdėstyti teigiami ir neigiami gnybtai, kad būtų lengviau nutiesti laidus
- Sumažinta vertikali kliūtis spintelės viduje
- Trumpesnės ir švaresnės nuolatinės srovės magistralės jungtys
- Patobulintas nuolatinės srovės teigiamų ir neigiamų laidų takų atskyrimas
Optimizuotas laidų išdėstymas padeda inžinieriams pasiekti švaresnį spintelės dizainą, tuo pačiu pagerinant įrengimo efektyvumą ir lengvesnį techninės priežiūros prieinamumą.
Horizontalus nuolatinės srovės jungties reaktorius idealiai tinka itin plonoms elektros valdymo spintoms, naudojamoms staklėse, kompaktiškose gamybos linijose ir integruotoje automatikos įrangoje, kur vertikalios instaliacijos erdvė yra ribota, bet yra spintos gylis.
Dėl mažo aukščio konstrukcijos inžinieriai gali sumontuoti reaktorių nedidinant korpuso matmenų, todėl jis tinkamas erdvei jautrios įrangos projektams.
Daugiasluoksnėse VFD spintelėse kiekviena pavaros dalis turi ribotą vertikalią atstumą dėl sudedamųjų dalių išdėstymo.
Horizontali struktūra padeda išvengti trikdžių su viršutiniu ir apatiniu įrangos sluoksniais, kartu išlaikant stabilų nuolatinės srovės magistralės našumą, todėl tinka kompaktiškoms pavarų dėžėms su dideliu komponentų tankiu.
Mobiliesiems generatoriams, transporto priemonėje montuojamiems maitinimo šaltiniams ir nešiojamoms pavarų sistemoms dažnai reikia kompaktiškų elektrinių korpusų su griežtais aukščio apribojimais.
Plokščio profilio konstrukcija leidžia montuoti horizontaliai mažo tarpo korpusuose, išlaikant patikimą veikimą vibracijos ir mobiliomis darbo sąlygomis.
Elektros patalpoms arba valdymo spintoms, išdėstytoms ilgomis linijinėmis konfigūracijomis, kur spintos aukštis yra ribojamas, bet yra vidinis gylis, horizontalus reaktorius yra praktiškas montavimo sprendimas.
Jo plokščia konstrukcija leidžia geriau išnaudoti spintelės grindų plotą ir supaprastina vidinių komponentų išdėstymą.
Galvanizacijos ir elektrolizės įranga dažniausiai naudoja siauras nuolatinės srovės maitinimo spintas, kuriose šynų erdvė ir įrengimo aukštis yra riboti.
Horizontalus nuolatinės srovės jungties reaktorius gali būti montuojamas plokščioje konfigūracijoje, siekiant stabilizuoti nuolatinės srovės išėjimą ir prisitaikyti prie kompaktiškų lygintuvų spintelių išdėstymo.
| Palyginimas | Horizontalus nuolatinės srovės jungties reaktorius | Vertikalus nuolatinės srovės jungties reaktorius |
|---|---|---|
| Struktūra | Plokščios šerdies ir horizontalios apvijos išdėstymas | Vertikali sukrauta šerdies struktūra |
| Montavimo erdvė | Skirtas mažo aukščio spintelėms | Reikalingas didesnis vertikalus tarpas |
| Kabineto integracija | Tinka kompaktiškiems ir pritaikytiems maketams | Tinka įprastoms spintelėms |
| Aušinimo būdas | Horizontalus oro srautas su platesniu šilumos išsklaidymo plotu | Vertikalus oro srauto dizainas |
| Laidų išdėstymas | Šoniniai gnybtai supaprastina kompaktišką maršrutą | Vertikaliams gnybtams reikia papildomo aukščio |
| Mechaninis stabilumas | Platesnis pagrindas pagerina atsparumą vibracijai | Mažesnio ploto struktūra |
„Dufew Electric“ specializuojasi pritaikytų galios elektronikos komponentų gamyboje, įskaitant nuolatinės srovės jungties reaktorius, kintamosios srovės reaktorius, stabdymo rezistorius, transformatorius ir susijusius elektros sprendimus.
Su patyrusiomis inžinierių komandomis ir kontroliuojamais gamybos procesais „Dufew“ teikia patikimus reaktorių produktus, skirtus VFD sistemoms, pramoninei automatizacijai ir galios konvertavimo programoms.
Gamybos galimybės apima:
- Tikslus šerdies apdirbimas ir apvijų gamyba
- DC oro tarpo struktūros optimizavimas
- Vakuuminis impregnavimas ir izoliacijos apdorojimas
- Elektros veikimo ir patikimumo bandymai
Kiekvienas reaktorius tikrinamas atliekant pagrindinius patikrinimus, tokius kaip izoliacijos varža, atsparumas įtampai, induktyvumas, temperatūros kilimas ir triukšmo bandymai.
Dufew Electric nuolat tobulina savo kokybės valdymo sistemą ir gaminių standartus. Bendrovė teikia ISO kokybės valdymo sertifikatus, CE sertifikatus, gaminių bandymų ataskaitas ir techninę dokumentaciją, kuri palaiko pasaulinius klientų projektus.
„Dufew“ siūlo OEM gamybą, pritaikytus dizainus ir inžinerinę pagalbą, pagrįstą konkrečiais taikymo reikalavimais.
Dufew Electric taiko profesionalius pakavimo sprendimus, kad apsaugotų reaktoriaus veikimą tarptautinio transportavimo metu.
Pakavimo priemonės apima:
- Drėgmei atspari ir izoliacinė apsauga
- Sustiprintas tvirtinimas, kad būtų išvengta smūgio pažeidimų
- Eksporto standarto mediniai korpusai dideliems reaktoriams
- Gaminių etiketės ir techniniai dokumentai, kad būtų lengva montuoti
Kiekvienas vienetas yra patikrintas prieš išsiunčiant ir pristatomas su reikiamomis specifikacijomis, bandymų ataskaitomis ir pritaikytais pakavimo sprendimais.
Dufew palaiko paketinius užsakymus, OEM projektus ir pasaulinius pristatymo reikalavimus.
Ši konstrukcija rekomenduojama, kai elektros spinta yra riboto aukščio, bet pakankamo pločio ar gylio. Plokščia konstrukcija padeda inžinieriams integruoti įrenginį į kompaktiškas spinteles išlaikant patikimą nuolatinės srovės magistralės veikimą.
Ne. Elektros charakteristikos daugiausia priklauso nuo induktyvumo konstrukcijos, magnetinės struktūros, srovės įvertinimo ir apvijų technologijos. Horizontali konfigūracija daugiausia pagerina montavimo lankstumą, aušinimo efektyvumą ir spintelės integravimą.
Taip. Dufew teikia pritaikytus sprendimus, įskaitant vardinę srovę, įtampos reikalavimus, induktyvumo vertes, matmenis, montavimo būdą ir apvijų medžiagas pagal kliento įrangos reikalavimus.
Taip. Sustiprinta tvirtinimo konstrukcija ir stabilus oro tarpo dizainas pagerina mechaninį patikimumą. Jis gali būti naudojamas pramoninėje įrangoje, kuriai veikia nuolatinė vibracija, pavyzdžiui, mobiliose sistemose, kėlimo įrangoje ir sunkiasvorėse mašinose.
