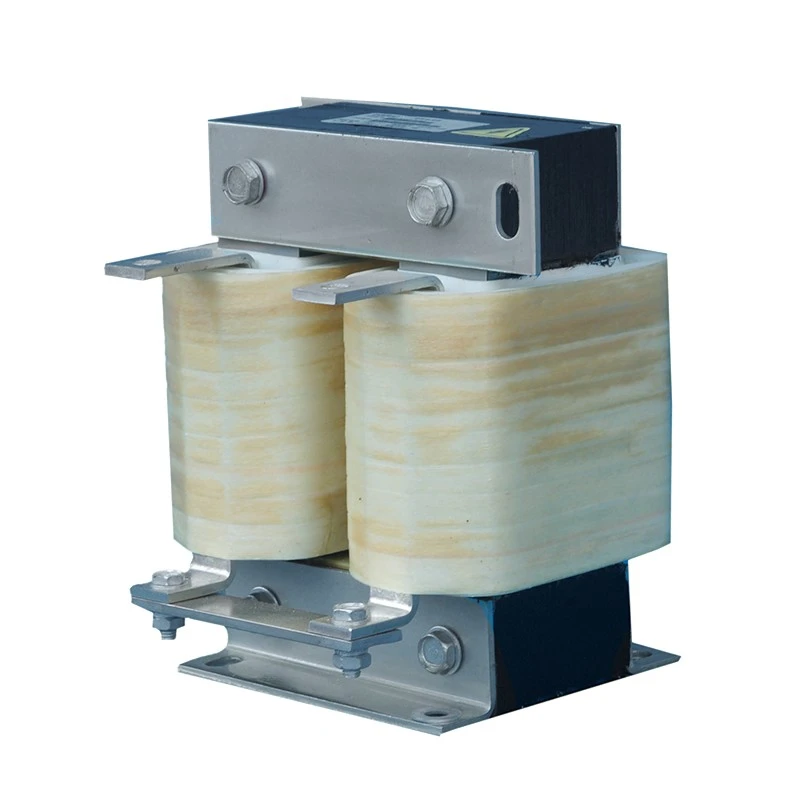

Vertikalus nuolatinės srovės jungties reaktorius yra sumontuotas kintamojo dažnio pavaros sistemų tarpinėje nuolatinės srovės magistralės grandinėje, siekiant pagerinti nuolatinės srovės galios stabilumą nuolatinio veikimo ir dinaminių apkrovų pokyčių metu.
Skirtingai nuo horizontalių žemo profilio konstrukcijų, ši konfigūracija skirta sumažinti spintelės plotį per vertikaliai išdėstytą šerdį ir apvijų struktūrą. Dėl siauros vietos galima montuoti kelis pavaros komponentus vienas šalia kito, todėl jis tinka standartinėms elektros spintelėms su ribota horizontalia erdve.
Dufew reaktoriai gaminami naudojant:
- Mažų nuostolių šalto valcavimo silicio plieno šerdys
- Nuolatinės srovės poslinkiui atsparios segmentuotos oro tarpo magnetinės struktūros
- F klasės aukštos temperatūros izoliacijos sistemos
- Vakuuminis impregnavimas
- Vario arba aliuminio apvijų galimybės
Optimizuota vertikali struktūra užtikrina patikimą induktyvumą, efektyvų šilumos išsklaidymą ir lanksčią integraciją į pramonines valdymo sistemas.
Daugeliui pramoninių valdymo spintų reikia sumontuoti didelio tankio komponentus, išlaikant kompaktišką bendrą plotį. Vertikali konfigūracija sumažina horizontalią montavimo vietą, leidžia efektyviau išdėstyti pavaros blokus vienas šalia kito ir geriau išnaudoja turimą spintos gylį ir aukštį. Ši konstrukcija ypač tinka VFD spintelėms, kur plotis yra pagrindinis erdvės apribojimas.
Vertikali konstrukcija atitinka daugelio pramoninių spintų natūralų oro srauto kryptį, palaiko vėdinimo kelią iš apačios į viršų, kad šiluma būtų efektyviau pašalinama nuolatinio veikimo metu. Sumažinus vietinį šilumos kaupimąsi ir išlaikant šiluminį stabilumą esant vardinėms apkrovoms, konstrukcija padeda užtikrinti pastovų elektrinį veikimą ilgalaikio veikimo metu.
Greitėjimo, lėtėjimo ar kintamos apkrovos veikimo metu nuolatinės srovės magistralės srovės svyravimai gali padidinti galios komponentų įtampą. Reaktorius padeda išlyginti srovės svyravimus ir sumažinti srovės bangavimo poveikį, palaikydamas stabilesnį nuolatinės srovės magistralės veikimą ir kartu apsaugodamas kondensatorius ir keitiklio komponentus.
Vertikali konstrukcija optimizuota praktiškam spintelės montavimui, turi mažą horizontalaus montavimo plotą, stabilią oro tarpo padėtį ir kompaktišką gnybtų išdėstymą. Patikima mechaninė atrama leidžia komponentą lengviau integruoti į pramoninę įrangą, tuo pačiu sumažinant bendro korpuso išdėstymo apribojimus.
Vertikaliai išdėstyta magnetinė struktūra sumažina užimamą spintelės plotį, išlaikant reikiamą induktyvumo našumą. Dėl siauro montavimo profilio efektyviai išnaudojama turima spintelių erdvė ir jis puikiai tinka didelio tankio elektros išdėstymui.
Nuolatinė nuolatinė srovė gali sukurti magnetinį poslinkį ir padidinti prisotinimo riziką. Dufew naudoja segmentuotą oro tarpo struktūrą, kad išlaikytų stabilų induktyvumą ir pagerintų magnetinį tiesiškumą, padėtų sumažinti prisotinimo riziką ir palaikyti patikimą nuolatinį nuolatinės srovės veikimą.
Skirtingiems srovės stiprumams reikalingi skirtingi laidininkų sprendimai. Galimos varinės ir aliuminio apvijos, o didelės srovės modeliams galima naudoti folijos apviją. Optimizuota apvijų struktūra padeda kontroliuoti elektros nuostolius ir pagerinti šilumos išsklaidymą, kad būtų užtikrintas stabilus ilgalaikis veikimas.
Gnybtų išdėstymas sukurtas specialiai vertikaliai spintelių integracijai, leidžiantį patogiai sujungti su viršutinių šynų sistemomis ir sumažinti horizontaliam kabelių tiesimui reikalingą erdvę. Tai lemia švaresnį laidų išdėstymą ir supaprastina montavimą kompaktiškuose valdymo skyduose.
Pavyzdys: CDL-600-0600-EIDA
| Kodas | Aprašymas |
|---|---|
| CDL | DC Link reaktorių serija |
| 600 | Įtampos lygis (600 = 690 VDC) |
| 0600 | Nominali srovė (0600 = 600A, 2500 = 2500A) |
| EI | Šerdies struktūra (EI = trifazis branduolys, UI = vienfazis branduolys) |
| D/W | Montavimo struktūra (D = vertikali, W = horizontali) |
| A/C | Apvijos medžiaga (A = aliuminis, C = varis) |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Vertikalus nuolatinės srovės jungties reaktorius |
| Taikymas | VFD DC magistralės sistemos |
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominali srovė | 5A - 3800A |
| Veikimo dažnis | 50Hz / 60Hz / Pritaikyta iki 500Hz |
| Įtampos kritimas | 0,5 % / 1 % / 2 % / 4 % |
| Perkrovos galimybė | 1,5 × vardinė srovė 60 sekundžių |
| Dielektrinis stiprumas | 3000VAC / 50Hz / 5mA / 1min |
| Izoliacijos atsparumas | ≥100MΩ (1000VDC) |
| Apsaugos laipsnis | IP00 / IP20 |
| Izoliacijos klasė | F klasė (155 ℃) |
| Temperatūros klasė | T40 |
| Antipireno klasė | UL94V-2 |
| Triukšmo lygis | ≤65 dB |
| Tarnavimo laikas | ≥15 metų |
| Standartai | IEC289 / GB10229 / JB9644 |
| Taikymas | Pagrindinis reikalavimas |
|---|---|
| Standartinės VFD valdymo spintos | Pagerinkite nuolatinės srovės magistralės stabilumą |
| Liftų pavaros sistemos | Palaikykite dažnus pagreičio ciklus |
| Kranai ir kėlimo įranga | Palaikykite patikimą galios konvertavimą |
| Servo pavaros sistemos | Sumažinkite bangavimo poveikį |
| Pramonės automatikos įranga | Optimizuokite spintelės erdvės išnaudojimą |
| Įpurškimo liejimo mašinos | Pagerinkite pavaros sistemos patikimumą |
| Testavimo sistemos | Palaikykite stabilų nuolatinės srovės maitinimą |
| Palyginimas | Vertikalus nuolatinės srovės jungties reaktorius | Horizontalus nuolatinės srovės jungties reaktorius |
|---|---|---|
| Struktūra | Aukštas ir siauras dizainas | Plokščias žemo profilio dizainas |
| Pagrindinis privalumas | Sutaupo spintelės plotį | Sutaupo spintelės aukštį |
| Geriausia montavimo būklė | Ribotas plotis, pakankamas aukštis | Ribotas aukštis, pakankamas gylis |
| Aušinimo būdas | Vertikalus oro srauto kelias | Horizontalus oro srauto kelias |
| Terminalo išdėstymas | Viršutinė jungtis | Šoninis jungtis |
| Tipiškas taikymas | Standartinės pramoninės spintos | Žemo aukščio kompaktiškos spintelės |
Jis tinka elektros spintoms, kuriose horizontali erdvė yra ribota, tačiau yra vertikalios erdvės. Siaura konstrukcija padeda inžinieriams pasiekti kompaktiškus vidinius išdėstymus.
Vertikalioji konfigūracija skirta sumažinti spintelės plotį, o horizontali konfigūracija sukurta riboto korpuso aukščio programoms.
Elektrinės charakteristikos priklauso nuo magnetinės konstrukcijos, induktyvumo vertės ir vardinės srovės. Vertikali konstrukcija daugiausia pagerina montavimo lankstumą ir spintelės integravimą.
Taip. Dufew palaiko pritaikytus sprendimus, įskaitant elektrinius parametrus, matmenis, montavimo konstrukcijas ir laidininkų medžiagas pagal projekto reikalavimus.
„Dufew Electric“ specializuojasi pritaikytų galios elektronikos komponentų gamyboje, įskaitant nuolatinės srovės jungties reaktorius, kintamosios srovės reaktorius, stabdymo rezistorius, transformatorius ir susijusius elektros sprendimus.
Turėdamas profesionalias inžinerines galimybes ir kontroliuojamus gamybos procesus, „Dufew“ teikia patikimus reaktorių sprendimus, skirtus pramoninei automatizacijai, VFD sistemoms ir galios konvertavimo programoms.
Gamybos galimybės apima:
- Tikslus šerdies apdorojimas
- Apvijų gamyba
- Oro tarpo reguliavimas
- Vakuuminis impregnavimas
- Elektros veikimo patikrinimas
Kiekvienas gaminys patikrinamas izoliacijos varžos, įtampos, induktyvumo, temperatūros kilimo ir triukšmo bandymais.
Dufew nuolat tobulina kokybės valdymą ir gaminių standartus. Bendrovė teikia ISO kokybės valdymo sertifikatus, CE sertifikatus, gaminių bandymų ataskaitas ir techninius dokumentus, skirtus padėti pasauliniams pramonės klientams.
Dufew naudoja į eksportą orientuotus pakavimo sprendimus, kad užtikrintų saugų pramoninių reaktorių transportavimą.
Į pakuotę įeina:
- Izoliacijos komponentų apsauga nuo drėgmės
- Sustiprintas tvirtinimas transportavimo metu
- Individualiai pritaikyti mediniai dėklai dideliems modeliams
- Gaminio identifikavimo ir techninės dokumentacijos
Kiekvienas reaktorius yra patikrintas prieš išsiunčiant ir pateikiamas su reikalingais dokumentais pagal kliento projekto reikalavimus.
