Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

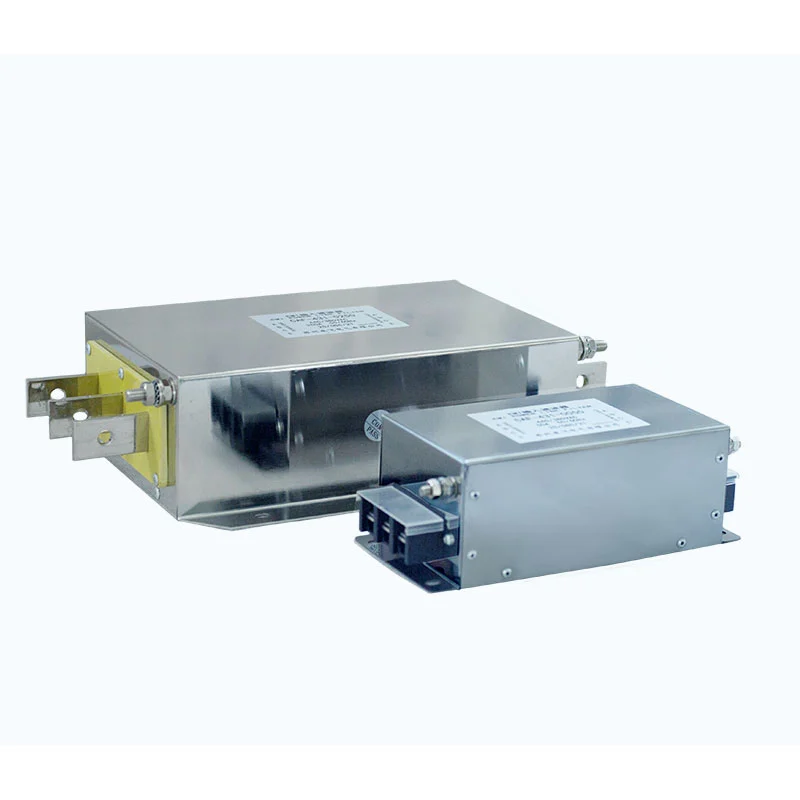

Elektromagnetinių trukdžių filtras apima kelių pakopų žemųjų dažnių filtravimo tinklą, kurį sudaro bendrojo režimo droselis, X kondensatoriai, Y kondensatoriai ir rezistoriai.
Bendrojo režimo droselis naudoja du laidininkus, apvyniotus toje pačioje magnetinėje šerdyje, ir turi didelę varžą bendrojo režimo trukdžiams. X kondensatoriai yra prijungti per linijos laidininkus, kad būtų slopinami diferencialinio režimo trukdžiai, o Y kondensatoriai yra prijungti tarp maitinimo linijų ir žemės, kad būtų sudarytas kelias aukšto dažnio bendrojo režimo triukšmui į žemę.
Šie komponentai veikia kartu, kad užtikrintų plačiajuosčio EMI slopinimą. Daugiapakopė filtravimo struktūra optimizuota pagal trukdžių dažnio charakteristikas, dažniausiai sutinkamas kintamo dažnio pavarų sistemose.
| Parametras | Specifikacija |
|---|---|
| Nominali įtampa | 220VAC / 380VAC / 690VAC / 1140VAC |
| Veikimo dažnis | 50Hz / 60Hz / iki 500Hz |
| Nominali srovė | 5A--1600A |
| Dielektrinis stiprumas | Line-to-Line: 1500VDC, 60s; Linija-žemė: 2500VDC, 60s |
| Izoliacijos atsparumas | >100MΩ esant 1000VDC |
| Perkrovos pajėgumas | 1,4 × vardinė srovė 1 minutę, bent 15 minučių intervalais |
| Maksimalus kabelio ilgis | 400m ekranuotam kabeliui; 300m neekranuotam kabeliui |
| Apsaugos įvertinimas | IP00 / IP20 |
| Izoliacijos klasė | T40 / F (155 °C) |
| Antipireno įvertinimas | UL94 V-2 |
| Produkto standartas | GB/T 15287/8 |
- Bendrojo režimo ir diferencialinio režimo slopinimas: filtravimo tinklas sukurtas taip, kad sumažintų tiek bendrojo, tiek diferencinio režimo elektromagnetinius trukdžius.
- Dvikryptis EMI slopinimas: filtras gali susilpninti trukdžius, sklindančius tarp maitinimo šaltinio ir prijungtos įrangos, taip sumažindamas nepageidaujamo triukšmo perdavimą abiem kryptimis.
- Suderinamumas su VFD taikymu: Sukurtas kintamo dažnio pavarų sistemoms, kuriose su perjungimu susiję elektromagnetiniai trukdžiai ir laidinis triukšmas reikalauja papildomo slopinimo.
- Daugiapakopis filtravimas: bendro režimo droselio, X kondensatorių, Y kondensatorių ir varžinių elementų derinys užtikrina kelių pakopų filtravimo efektyvumą.
- Platus elektros diapazonas: vardinės įtampos parinktys nuo 220 VAC iki 1140 VAC ir vardinės srovės parinktys nuo 5 A iki 1600 A palaiko platų pramoninės energijos pritaikymo spektrą.
- Mažos nuotėkio srovės konstrukcija: filtravimo struktūra sukurta atsižvelgiant į nuotėkio srovės ir sistemos įžeminimo reikalavimus.
- Ilgų kabelių taikymas: VFD sistemoms, naudojančioms ilgus variklio kabelius, yra tinkamų konfigūracijų, atsižvelgiant į faktines pavaros, kabelio, variklio ir įrengimo sąlygas.
- Individualus pasirinkimas: „Dufew Electric“ gali įvertinti vardinę įtampą, srovę, dažnį, kabelio ilgį, montavimo sąlygas ir kitus produkto pasirinkimo parametrus.
Elektromagnetinių trukdžių filtras tinka pramoninėms reikmėms, kur svarbus elektromagnetinis suderinamumas ir maitinimo kokybė, įskaitant:
1. Pramoninė įranga, kuriai taikomi griežti elektromagnetinio suderinamumo reikalavimai.
2. Sistemos, kuriose naudojami keli VFD, kuriose reikia valdyti elektromagnetinius trukdžius tarp pavarų.
3. VFD įvesties programos, kuriose laidūs arba spinduliuojami trukdžiai gali paveikti elektros tinklą arba netoliese esančią įrangą.
4. VFD sistemos, paveiktos elektros trikdžių, harmoninių trukdžių arba pernelyg didelio elektromagnetinio triukšmo.
5. Pramoninė įranga, kuriai reikalinga papildoma apsauga nuo nenormalaus veikimo, susijusių su trikdžiais.
6. Pramonės gamybos ir automatizavimo įrenginiai.
7. Atsinaujinančios energijos ir energijos kaupimo sistemos, naudojant galios elektroninę įrangą.
8. Variklio pavaros sistemos su ilgais kabelių eigais arba reikalaujančiomis elektromagnetinės aplinkos.
Norint pasirinkti elektromagnetinių trukdžių filtrą, reikia daugiau nei suderinti įtampą ir srovę. Filtras turi būti įvertintas pagal visą elektros sistemą, įrangos konfigūraciją ir įrengimo aplinką, siekiant užtikrinti, kad pasirinkta specifikacija tinka numatytam pritaikymui.
„Dufew Electric“ gali palaikyti techninį įvertinimą, pagrįstą vardine įtampa ir srove, veikimo dažniu, VFD galia, bendrojo režimo ir diferencialinio režimo trukdžiais, variklio kabelio ilgiu, ekranuoto arba neekranuoto kabelio konfigūracija, įžeminimo sąlygomis, įrengimo vieta, šilumos reikalavimais, elektromagnetine aplinka ir kliento brėžiniais arba techninėmis specifikacijomis.
Individualiems projektams klientai gali pateikti elektros specifikacijas, techninius brėžinius, fizinius pavyzdžius, informaciją apie įrangą arba taikymo sąlygas inžineriniam vertinimui. Remdamasi šiais reikalavimais, „Dufew Electric“ gali tiekti standartinius gaminius arba sukurti pritaikymui pritaikytas filtrų konfigūracijas.
Pasirinkite filtro vardinę įtampą ir vardinę srovę pagal VFD galią ir elektromagnetinę aplinką. Kaip bendros pasirinkimo gairės, filtro vardinė srovė gali būti parinkta maždaug 1,2–1,5 karto didesne už įrangos vardinę srovę, atsižvelgiant į faktinį pritaikymą ir gamintojo rekomendacijas. Filtro vardinė įtampa turi atitikti VFD darbinę įtampą.
Patikrinkite, ar korpusas nepažeistas, įsitikinkite, kad gnybtai nepažeisti, ir įsitikinkite, kad gaminio žymos ir specifikacijos yra aiškiai matomos.
Įstatykite filtrą įrangos maitinimo įvesties taške arba trikdžių šaltinio, pvz., VFD, įvesties pusėje ir laikykite jį kuo arčiau apsaugotos įrangos.
Kai montuojama ant metalinės valdymo spintos, užtikrinkite pakankamą metalo ir metalo kontaktą tarp filtro korpuso ir korpuso, kad būtų palaikomas šilumos išsklaidymo ir elektromagnetinio ekranavimo palaikymas.
Filtrui pritvirtinkite valdymo spintelės viduje arba ant montavimo plokštės naudodami nurodytas tvirtinimo angas. Įsitikinkite, kad filtras yra tvirtai sumontuotas ir tinkamai atsižvelgta į varžos suderinimo ir įžeminimo reikalavimus.
Prijunkite filtrą nuosekliai tarp maitinimo šaltinio ir VFD įvesties pagal laidų schemą. Nekeiskite įvesties ir išvesties gnybtų.
Įžeminimo gnybtas turi būti patikimai prijungtas prie apsauginio įžeminimo. Įžeminimo jungtis turi būti kuo trumpesnė; rekomenduojamas įžeminimo laido ilgis ne didesnis kaip 30 cm.
Nesujunkite filtro įvesties laidų su apkrovos pusės arba išvesties laidais. Tai gali padidinti elektromagnetinį ryšį tarp įvesties ir išvesties pusių ir žymiai sumažinti filtro gebėjimą slopinti EMI.
Įvesties ir išvesties laidai turi būti nutiesti atskirai, kad būtų sumažintas nepageidaujamas sujungimas.
Įsitikinę, kad visos jungtys yra teisingos, įjunkite sistemą ir stebėkite VFD veikimo būklę. Patikrinkite, ar buvo pasiektas numatytas elektromagnetinių trukdžių ir neįprastų veikimo sąlygų sumažėjimas.
| Palyginimo faktorius | Dufew integruotas kompozitinis EMI filtras | Įprastas paprastas filtras |
|---|---|---|
| Filtravimo struktūra | Daugiapakopis filtravimas naudojant bendrojo režimo droselio, X kondensatorių, Y kondensatorių ir varžinių elementų derinį | Paprastai remiasi paprastesne vienos pakopos indukcine struktūra |
| EMI slopinimas | Sukurta šalinti tiek bendrojo, tiek diferencinio režimo trikdžius | Aukšto dažnio trukdžių slopinimas gali būti ribotas, atsižvelgiant į filtro struktūrą |
| Šilumos valdymas | Integruotas konstrukcijų projektavimas gali palaikyti labiau organizuotą komponentų išdėstymą ir šilumos valdymą | Komponento koncentracija gali padidinti vietinį šilumos kaupimąsi nuolat didelės apkrovos sąlygomis |
| Montavimas | Integruota filtro konfigūracija gali supaprastinti montavimą ir elektros prijungimą | Atskiriems filtravimo komponentams gali prireikti papildomo montavimo ir laidų |
| Medžiagų valdymas | Vienas integruotas įrenginys gali supaprastinti medžiagų kodavimą ir atsargų valdymą | Keli komponentai gali padidinti medžiagų skaičių |
| Taikymo sritis | Tinka VFD sistemoms ir pramoninei aplinkai, kuriai keliami griežti EMI reikalavimai | Labiau tinka palyginti paprastoms reikmėms, atsižvelgiant į elektros aplinką |
„Dufew Electric“ yra Kinijoje veikiantis galios elektronikos komponentų gamintojas ir tiekėjas, kurio gamybos pajėgumai apima pramoninius rezistorius, stabdžių sistemas, reaktorius, EMI filtrus, galios filtrus, transformatorius ir pritaikytus elektros komponentus. Elektromagnetinių trukdžių filtrų gamyba ir patikra atliekama pagal gaminio specifikacijas, taikomus techninius reikalavimus ir klientų reikalavimus.
Gamybos procesas apima medžiagų parinkimą, komponentų surinkimą, elektrinį bandymą, veikimo patikrinimą, galutinę patikrą, pakavimą ir siuntimą. Pagrindiniai kokybės patikrinimai gali apimti:
- Vardinės įtampos ir srovės patikrinimas
- Izoliacijos atsparumo bandymas
- Dielektrinio stiprumo bandymas
- Elektros veikimo patikrinimas
- Vizuali ir matmenų patikra
- Gnybtų ir jungčių patikra
- Galutinė produkto apžiūra
Gaminio specifikacijos ir tikrinimo reikalavimai yra kontroliuojami gamybos metu, kad būtų išlaikytas pastovus elektrinis veikimas ir gaminio kokybė. Pagal projekto reikalavimus taip pat gali būti pateikti konkretaus gaminio bandymų įrašai ir techninė dokumentacija.
„Dufew Electric“ tvarko atitinkamus kokybės sertifikatus, gaminių dokumentus ir bandymų įrašus, kad palaikytų klientų vertinimo ir pirkimo reikalavimus.
Galimi sertifikatai ir techniniai dokumentai gali būti pateikti peržiūrai pagal konkretų gaminį, projektą, kliento reikalavimus.
Kaip galios elektronikos komponentų tiekėja Kinijoje, „Dufew Electric“ palaiko tarptautinius B2B užsakymus nuo gaminių parinkimo ir mėginių įvertinimo iki gamybos, tikrinimo, pakavimo ir išsiuntimo.
Įprasti pristatymo susitarimai gali būti derinami pagal užsakymo apimtį, gaminio matmenis, paskirties vietą, pristatymo laiką ir klientų poreikius.
Galimos logistikos parinktys gali būti:
- Jūrų gabenimas: tinka reguliariems ir didelės apimties tarptautiniams užsakymams.
- Krovinių gabenimas oro transportu: tinka skubioms siuntoms, pavyzdžiams ir mažesnės apimties užsakymams.
- Greitas pristatymas: tinka techniniams pavyzdžiams ir mažoms pakuotėms, kur reikalingas greitesnis pristatymas.
- Kliento paskirtas ekspeditorius: prireikus „Dufew Electric“ gali derinti siuntą su kliento paskirtu logistikos paslaugų teikėju.
Eksporto pakuotes galima sutvarkyti pagal gaminio struktūrą ir transportavimo reikalavimus, kad būtų lengviau apsaugoti elektrinius komponentus tvarkant ir gabenant tarptautiniu mastu.
„Dufew Electric“ daugiausia dėmesio skiria galios elektronikos komponentams, įskaitant rezistorius, stabdžių sistemas, reaktorius, elektromagnetinių trukdžių filtrus, galios filtrus ir transformatorius.
Gaminio pasirinkimas gali būti vertinamas pagal elektrinius parametrus, VFD charakteristikas, kabelio ilgį, elektromagnetinę aplinką, įrengimo sąlygas ir kitus sistemos reikalavimus.
„Dufew“ palaiko pritaikytas elektros specifikacijas, konfigūracijas, brėžinius, pavyzdžius ir konkrečios programos reikalavimus, atsižvelgiant į inžinerinį įvertinimą.
Gamyba apima medžiagų patikrinimą, kontroliuojamą surinkimą, elektrinį bandymą, galutinę patikrą ir gaminio dokumentaciją pagal taikomus reikalavimus.
„Dufew Electric“ palaiko įrangos gamintojus, sistemų integratorius, platintojus, OEM klientus ir pramonės vartotojus su produktų tiekimu ir tarptautiniu logistikos koordinavimu.
Jo filtravimo tinklas slopina nepageidaujamą triukšmą, sklindantį tarp maitinimo šaltinio ir prijungtos įrangos, taip sumažindamas tiek įeinančius, tiek išeinančius elektromagnetinius trukdžius.
Taip, kai reikalingas papildomas EMI slopinimas. Reaktoriai pirmiausia sprendžia srovės harmonines ir galios trikdžius, o EMI filtrai nukreipia į elektromagnetinį triukšmą. Todėl jie gali vienas kitą papildyti.
Ne. Laidininkai yra elektra izoliuoti, o kartu yra ta pati magnetinė šerdis. Įprastu diferencialiniu režimu jų magnetiniai srautai iš esmės panaikina vienas kitą.
Kondensatoriai Nr. X naudojami skersai linijinių laidininkų skirtuminio režimo triukšmui, o Y kondensatoriai jungiami tarp maitinimo linijų ir įžeminimo, kad būtų užtikrintas bendrojo režimo triukšmas. Jie turi skirtingus saugos ir izoliacijos reikalavimus.
„Dufew Electric“ gamina galios elektronikos komponentus variklių pavaroms, pramoninei automatikai, atsinaujinančiai energijai, energijos kaupimui ir galios valdymo sistemoms. Turėdami inžinerinį palaikymą, kontroliuojamą gamybą, elektros bandymus, pritaikymą individualiems poreikiams ir pasaulines B2B tiekimo galimybes, siūlome patikimus sprendimus, pritaikytus įvairiems pramonės poreikiams.
