Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

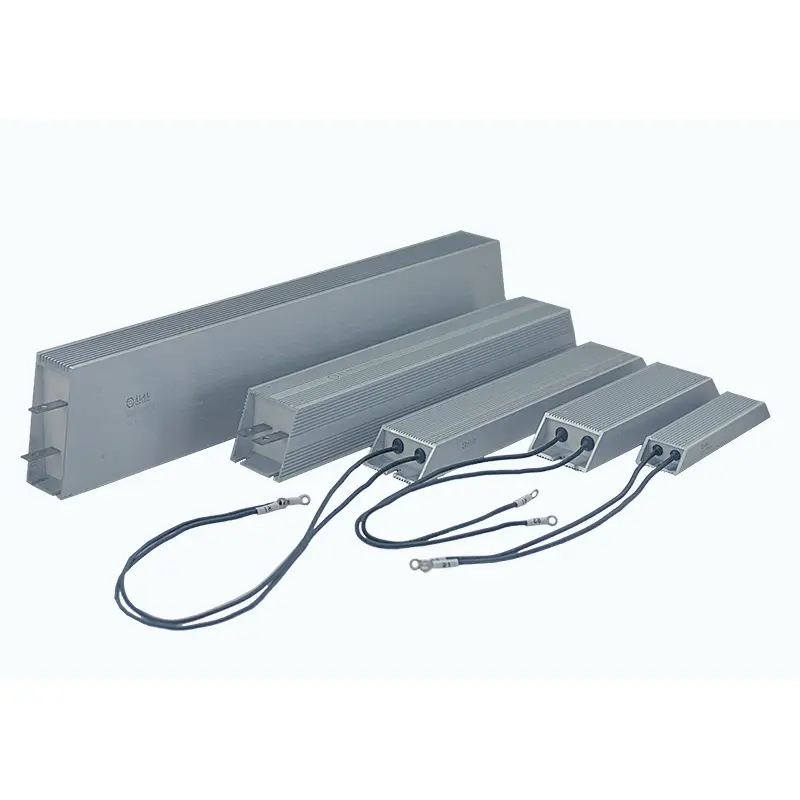

DUFEW Custom Shaped Aluminium Clad Resistor – tai inžinerinis sprendimas, sukurtas pramoninei įrangai, kuriai reikalingi specialūs montavimo matmenys, unikalios montavimo konstrukcijos arba pritaikytos laidų kryptys.
Skirtingai nuo standartinių fiksuotų matmenų aliuminiu dengtų rezistorių, šis pritaikytas galios rezistorius gali būti pagamintas pagal jūsų faktinį įrangos išdėstymą, įskaitant korpuso formą, tvirtinimo angas, gnybtų padėtį ir laido išėjimo kryptį.
Turėdama galią nuo 50 W iki 6 KW, varžos vertes nuo 0,01 Ω iki 120 kΩ ir ±3%, ±5% ir ±10% tolerancijos parinktis, DUFEW siūlo lanksčius OEM rezistorių sprendimus automatizavimo sistemoms, variklių valdymo įrangai, transporto sistemoms ir specialioms pramoninėms reikmėms.
Pritaikę rezistorių dizainą prie esamos įrengimo vietos, klientai gali išvengti spintelės perprojektavimo, sumažinti modifikavimo išlaidas ir supaprastinti įrangos integravimą.
Standartiniai rezistoriai yra skirti standartiniams įrangos išdėstymui. Tačiau daugelis pramoninių mašinų, specialių transporto priemonių ir pritaikytų valdymo sistemų turi ribotą vidinę erdvę arba netaisyklingą montavimo padėtį.
DUFEW kuria pritaikytus aliuminiu dengtus rezistorius, kad išspręstų šiuos iššūkius.
| Funkcija | Kliento nauda |
|---|---|
| Individualizuota korpuso geometrija | Tinka netaisyklingoms įrangos erdvėms be konstrukcijos pakeitimų |
| Reguliuojamos tvirtinimo angos | Tiesioginis montavimas be papildomų laikiklių |
| Lanksti laido išleidimo kryptis | Vengia laidų trukdžių valdymo spintose |
| Visiškai sandari aliuminio konstrukcija | Apsaugo atsparius elementus nuo dulkių, drėgmės ir vibracijos |
| Optimizuota terminio užpildymo technologija | Užtikrina tolygų šilumos perdavimą ir apsaugo nuo vietinio perkaitimo |
| OEM inžinerinis palaikymas | Teikia individualius sprendimus nuo prototipo iki masinės gamybos |
DUFEW pagal kliento brėžinius, montavimo reikalavimus ir įrangos išdėstymo sąlygas teikia pritaikytus aliuminio korpusų projektus. Korpuso konstrukcija gali būti pritaikyta sudėtingoms montavimo aplinkoms, įskaitant L formos konfigūracijas, poslinkio konstrukcijas, kelių kampų konstrukcijas, specialias iškirptas formas ir pritaikytus montavimo pagrindus.
Šis lankstus projektavimo metodas leidžia rezistorių tiesiogiai integruoti į kompaktiškas įrangos erdves arba sistemas su ribotomis montavimo sritimis, taip sumažinant papildomus modifikavimo darbus surinkimo metu.
Montavimo konstrukciją galima modifikuoti pagal konkrečius įrangos reikalavimus, įskaitant tarpą tarp skylių, įdubimo gylį, tvirtinimo ausų kiekį ir laikiklio kampus.
Optimizuodamas montavimo sąsają gamybos metu, DUFEW padeda klientams išvengti papildomų adapterių ir pasiekti greitesnį bei patikimesnį montavimą.
Rezistoriaus elementas pagamintas iš aukštos kokybės lydinio varžos vielos, tiksliai suvyniotos ant aukštos temperatūros izoliacinės šerdies. Po izoliacijos iš žėručio, agregatas užpildomas kvarciniu smėliu ir specialiomis šiluminėmis medžiagomis aliuminio korpuso viduje, siekiant pagerinti bendrą stabilumą.
Kapsuliavimo struktūra suteikia:
- Geresnis šilumos laidumas, palyginti su oro izoliacija
- Stabilus šilumos perdavimo efektyvumas
- Patobulinta elektros izoliacija
- Sumažėjusi vietinio perkaitimo rizika
Kad atitiktų skirtingus montavimo reikalavimus, DUFEW palaiko kelias gnybtų ir laidų konfigūracijas, įskaitant nerūdijančio plieno gnybtus, aukštos temperatūros švino laidus, šoninių išvadų konstrukcijas ir kampines išvadų konstrukcijas.
Šios tinkintos ryšio parinktys padeda išvengti trukdžių aplinkiniams komponentams ir suteikia daugiau lankstumo integruojant sistemą.
| Dizaino funkcija | Inžinerinis pranašumas |
|---|---|
| Individualios formos aliuminio korpusas | Atitinka specialios įrangos montavimo aplinką |
| Kvarcinio smėlio terminis užpildymas | Pagerina šilumos išsklaidymo efektyvumą |
| Lydinio vielos suvyniotas elementas | Užtikrina stabilų atsparumą |
| Visiškai uždara konstrukcija | Pagerina apsaugą nuo dulkių ir drėgmės |
| Aliuminio šilumos išsklaidymo korpusas | Greitai perduoda vidinę šilumą |
| Pritaikyta išleidimo kryptis | Supaprastina elektros prijungimą |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Individualios formos aliuminio plakiruotas rezistorius |
| Technologijos | Vielinis maitinimo rezistorius |
| Galios įvertinimas | 50W – 6KW |
| Atsparumo diapazonas | 0,01Ω – 120kΩ |
| Darbinė įtampa | ≤1200V |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Pagrindinė medžiaga | Aukštos temperatūros izoliacinė medžiaga |
| Atsparumo viela | Aukščiausios kokybės lydinio atsparumo viela |
| Būsto medžiaga | Aliuminio lydinys |
| Užpildymo medžiaga | Kvarcinio smėlio terminis junginys |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Izoliacijos atsparumas | ≥100MΩ |
| Dielektrinis stiprumas | 2500VAC / 60s |
| Liepsnos įvertinimas | UL94V-2 |
| Standartinis | GB-5792 |
| Bandomasis elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpa perkrova | 10 kartų vardinė galia 5s | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinio veikimo testas | >9000 val |
| Atsparumas drėgmei | 40 ℃±2 ℃ / 90%-95 % RH /100 val | ΔR≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃ / 55 ℃ / 155 ℃ ciklai | Stabilus veikimas |
| Atsparumas karščiui | 350 ℃ / 2h | Nėra akivaizdžios žalos |
| Atsparumas liepsnai | 10 kartų vardinė galia | Nėra degimo |
| Pramonė | Taikymas |
|---|---|
| Pramoninė automatika | Individualizuotos stabdžių ir apsaugos grandinės |
| Servo sistemos | Energijos sugėrimas ir dinaminis stabdymas |
| Elektrinės transporto priemonės | Neribotos erdvės galios valdymo sistemos |
| Specialios transporto priemonės | Individualus elektros išdėstymas |
| Bandymo įranga | Apkrovos modeliavimo sistemos |
| Atsinaujinanti energija | Energijos iškrovimo programos |
| Liftai ir kranai | Variklio stabdžių sistemos |
| Jūrų įranga | Kompaktiškos elektros valdymo sistemos |
Tinkinimo procesas prasideda nuo išsamios kliento reikalavimų peržiūros, įskaitant montavimo matmenis, montavimo vietą, galią, varžos vertę ir laidų kryptį. Šios specifikacijos padeda apibrėžti pagrindinius rezistoriaus struktūros projektavimo reikalavimus.
Remdamiesi taikymo reikalavimais, DUFEW inžinieriai sukuria tinkamą struktūrą, įvertindami korpuso dizainą, šilumos išsklaidymo efektyvumą, terminalo konfigūraciją ir vidinio užpildymo technologiją, kad užtikrintų patikimą integraciją su kliento įranga.
Patvirtinus projektą, kiekvienas rezistorius gaminamas taikant standartizuotas gamybos procedūras ir atliekamas elektrinis bei mechaninis bandymas, siekiant patikrinti veikimą, saugą ir patikimumą prieš išsiunčiant.
| Palyginimas | Individualus sprendimas | Standartinis aliuminio apvalkalo rezistorius |
|---|---|---|
| Būsto dizainas | Lanksčios būsto konstrukcijos, sukurtos pagal įrangos reikalavimus | Fiksuotas stačiakampio korpuso dizainas |
| Diegimo suderinamumas | Galima integruoti į netaisyklingas arba ribotas montavimo vietas | Reikalingos standartinės montavimo sąlygos |
| Montavimo konfigūracija | Montavimo skyles ir laikiklius galima reguliuoti pagal įrangos išdėstymą | Fiksuoti montavimo matmenys |
| Terminalo išdėstymas | Galimos kelios terminalo ir vedimo nuorodos | Standartinė terminalo konfigūracija |
| Įrangos integravimas | Sumažina papildomus modifikavimo darbus montavimo metu | Gali prireikti koreguoti esamas įrangos struktūras |
| Taikymo sritis | Tinka specialioms mašinoms ir pritaikytai pramoninei įrangai | Tinka bendram pramoniniam naudojimui |
Individualus sprendimas yra rekomenduojamas, kai įranga turi ribotą montavimo vietą, netaisyklingos montavimo padėtys arba specialūs prijungimo reikalavimai. Tai leidžia rezistorių pritaikyti esamoms sistemos konstrukcijoms be didelių struktūrinių pakeitimų.
Nr. DUFEW naudoja optimizuotas vidines užpildymo ir šilumos perdavimo struktūras, kad išlaikytų tolygų šilumos paskirstymą ir sumažintų vietinio perkaitimo riziką eksploatacijos metu.
DUFEW palaiko tinkinimą pagal programos reikalavimus, įskaitant:
- Korpuso forma
- Montavimo matmenys
- Galios įvertinimas
- Atsparumo vertė
- Terminalo tipas
- Vadovaukitės kryptimi
- Montavimo struktūra
Standartiniai modeliai tinka įprastoms montavimo aplinkoms, o pritaikyti dizainai suteikia daugiau lankstumo įrangai, kuriai būdingi specialūs erdvės apribojimai, montavimo reikalavimai ar laidų išdėstymas.
