Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

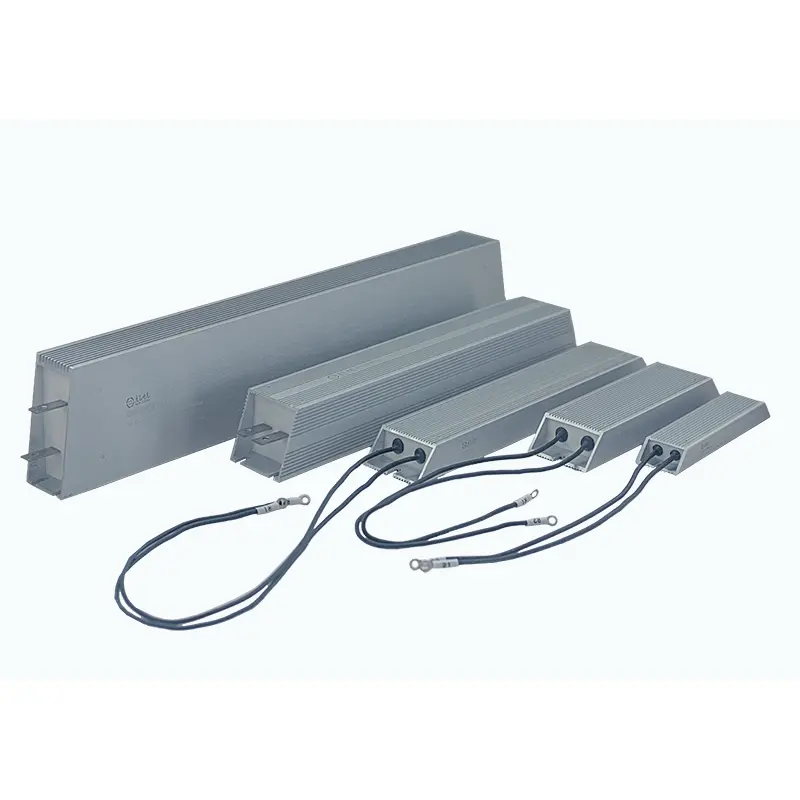

DUFEW Ultra-Thin Aluminium Clad Resistor yra skirtas pramoninėms reikmėms, kur įrengimo erdvė yra ribota, tačiau būtinas patikimas energijos išsklaidymas. Itin plonas aliuminio korpusas ir visiškai uždara konstrukcija užtikrina efektyvų šilumos išsklaidymą, puikią aplinkos apsaugą ir stabilų dinaminio stabdymo, servo pavarų, VFD, apkrovos blokų ir galios valdymo sistemų veikimą.
Galimas nuo 50 W iki 6 kW galios, nuo 0,01 Ω iki 120 kΩ varžos ir iki 1200 V darbinės įtampos. Rezistorius palaiko OEM ir ODM pritaikymą, kad atitiktų įvairius pramonės reikalavimus.
Rezistorius pagamintas iš tiksliai suvyniotos nikelio-chromo (Ni-Cr) arba pastovios varžos vielos, izoliuotos žėručio sluoksniais ir visiškai įdėtos į aliuminio lydinio korpusą, naudojant antipireną, aukštos izoliacijos mišinį. Ši uždara konstrukcija pagerina šilumos perdavimą ir apsaugo atsparumo elementą nuo dulkių, drėgmės, oksidacijos ir vibracijos.
Itin plonas profilis, kurio minimalus storis yra tik 6–8 mm, leidžia tiesiogiai montuoti kompaktiškoje elektros įrangoje, kur netelpa įprastiniai aliuminio rezistoriai. Galimi keli gnybtų stiliai, montavimo parinktys ir elektrinės specifikacijos, atitinkančios skirtingus taikymo reikalavimus.
| Modelio kodas | Aprašymas |
|---|---|
| AUTOMOBILIS | Itin plonas aliuminio apvalkalo rezistorius |
| 1500W | Nominali galia |
| 27R | Vardinis atsparumas |
| J | Atsparumo tolerancija (J=±5%, K=±10%, H=±3%) |
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 50W--6kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω–120kΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Standartinis | GB/T 5792 |
Tinkamo galios rezistoriaus pasirinkimas reiškia daugiau nei varžos ir galios įvertinimą. DUFEW pagrindinis dėmesys skiriamas patikimų šiluminių savybių, pastovios gamybos kokybės ir lankstaus pritaikymo pramonei visame pasaulyje užtikrinimui.
Itin plonas aliuminio korpusas, kurio minimalus storis yra tik 6–8 mm, leidžia montuoti kelis įrenginius vienas šalia kito, todėl jis idealiai tinka kompaktiškoms valdymo spintelėms, servo pavaroms ir VFD sistemoms.
Kiekvienas rezistorius gaminamas naudojant tikslios varžos vielos apviją, aukštos kokybės izoliacines medžiagas, automatizuotus gamybos procesus ir griežtą kokybės patikrinimą, kad būtų užtikrintas pastovus elektros veikimas ir ilgas tarnavimo laikas.
DUFEW palaiko pritaikytas varžos vertes, galios reitingus, korpuso matmenis, gnybtų konfigūracijas, laidų parinktis, montavimo konstrukcijas ir mažo induktyvumo projektus pagal kliento brėžinius arba technines specifikacijas.
Turėdama ilgametę pramoninių galios rezistorių gamybos patirtį, DUFEW tiekia patikimus sprendimus automatikos įrangos gamintojams, sistemų integratoriams, platintojams ir OEM klientams visame pasaulyje.
Kompaktiškas aliuminio lydinio korpusas yra tik 6–8 mm storio, padedantis maksimaliai padidinti montavimo vietą elektros spintose ir kompaktiškoje pramoninėje įrangoje.
Aukštos izoliacijos liepsną slopinantis mišinys visiškai užsandarina atsparumo elementą ir užtikrina puikų atsparumą dulkėms, drėgmei, vibracijai ir oksidacijai.
Aliuminio korpusas ir šilumai laidžios užpildo medžiaga greitai perduoda šilumą į montavimo paviršių arba šilumos kriaukle, pagerina aušinimo efektyvumą ir galios tankį.
Galimas su gnybtų arba švino laidų jungtimis, rezistorius gali būti pritaikytas pagal varžos vertę, galią, matmenis ir montavimo stilių, kad tiktų įvairioms reikmėms.
6–8 mm profilio rezistorius lengvai telpa į kompaktiškas valdymo spinteles, servo sistemas ir VFD, todėl užtikrina didesnį montavimo tankį neprarandant našumo.
Sandarus aliuminio korpusas ir ugniai atsparus mišinys efektyviai apsaugo vidinį atsparumo elementą nuo dulkių, drėgmės, oksidacijos ir vibracijos, pagerindamas ilgalaikį patikimumą.
Aliuminio korpusas veikia kaip efektyvus šilumnešis, greitai perduodantis šilumą nuo varžos elemento. Pritvirtinus prie metalinės plokštės arba išorinio šilumos kriauklės, šiluminė charakteristika dar labiau pagerėja.
Sukurta tiekti didelę galią kompaktiškoje pakuotėje, todėl idealiai tinka tais atvejais, kai montavimo vieta yra ribota, tačiau reikalingas patikimas energijos išsklaidymas.
Galimi nuo 0,01 Ω iki 120 kΩ, kurių atsparumo nuokrypiai yra ±3%, ±5% ir ±10%, apimantys tiek mažo pasipriešinimo stabdymą, tiek didelio pasipriešinimo apkrovą.
DUFEW teikia OEM ir ODM paslaugas, įskaitant pritaikytus matmenis, varžos vertes, galios reitingus, gnybtų stilius, švino laidus, tvirtinimo konfigūracijas ir mažo induktyvumo dizainą.
Skirtingai nuo įprastų atviro tipo rezistorių, itin plonas aliuminio apvalkalas yra skirtas kompaktiškoms elektros sistemoms, kurioms reikalingas efektyvus šilumos valdymas ir patikima aplinkos apsauga.
Idealiai tinka regeneracinio stabdymo grandinėms kompaktiškose servo sistemose, kuriose montavimo vieta yra ribota.
Naudojamas dinaminiam stabdymui, energijos išsklaidymui ir įtampos stabilizavimui pramoninėse keitiklių sistemose.
Tinka akumuliatoriaus įkrovimo / iškrovimo įrangai, išankstinio įkrovimo grandinėms ir energijos išsklaidymo programoms.
Suteikia stabilias varžines apkrovas maitinimo šaltiniams, baterijų bandymams, pramoninei bandymų įrangai ir elektroninėms apkrovos sistemoms.
Plačiai naudojamas PLC valdymo spintelėse, automatikos sistemose, robotikoje, CNC įrangoje ir kompaktiškuose elektros valdymo skyduose.
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10× vardinė galia 5s | Nėra matomų pažeidimų |
| Įkelti gyvenimą | Ciklinis veikimas (10 s ĮJUNGTA / 90 s IŠJUNGTA) | ＞ 9000 valandų |
| Atsparumas drėgmei karščiui | 40°C ±2°C, 90--95 % RH, 100 val | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitos temperatūros dviratis | -55°C / 55°C / 155°C, po 15 min., 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C / 2 val | Jokių matomų pažeidimų ar spalvos pakitimų |
| Temperatūros koeficientas (TCR) | Įvertintas prieš pradinį pasipriešinimą | ＜300 ppm/°C |
| Atsparumas liepsnai | 10× vardinė galia 5 min | Nėra uždegimo |
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N / 30s | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1 g, 98 m/s² | Jokių konstrukcijų pažeidimų |
| Atsparumas litavimo karščiui | 350±5°C Lydmetalis, 3s | ΔR ≤ ± (1 %R + 0,05Ω) |
| Išvaizda | Vizuali apžiūra | Jokių matomų pažeidimų, aiškus žymėjimas |
| Lituojamumas | 235±5°C Lydmetalis, 5s | Lydmetalis ≥ 95 % |
| Palyginimo elementas | DUFEW itin plonas aliuminiu plakiruotas rezistorius | Įprastas galios rezistorius |
|---|---|---|
| Būsto dizainas | Itin plonas aliuminio korpusas su visiškai uždaru vazonu | Dažniausiai atvira arba pusiau uždara konstrukcija |
| Montavimo erdvė | Plonas 6–8 mm profilis leidžia kompaktiškai montuoti vienas šalia kito | Didesniam korpusui reikia daugiau vietos montavimui |
| Aplinkos apsauga | Geresnis atsparumas dulkėms, drėgmei, vibracijai ir oksidacijai | Ribota aplinkos apsauga atšiauriomis sąlygomis |
| Šilumos išsklaidymo | Aliuminio korpusas palaiko tiesioginį važiuoklės arba aušintuvo tvirtinimą, kad būtų pagerintas aušinimas | Visų pirma priklauso nuo natūralaus oro aušinimo |
| Atsparumo diapazonas | Platus diapazonas nuo 0,01Ω iki 120kΩ | Paprastai ribotas atsparumo diapazonas, priklausomai nuo konstrukcijos |
| Taikymas | Kompaktiška pramoninė įranga, VFD, servo sistemos, akumuliatorių įranga ir apkrovos bandymai | Bendrosios paskirties galios išsklaidymo programos |
| Tinkinimas | Palaiko tinkintus matmenis, gnybtus, švino laidus, galios ir varžos vertes | Ribotas pritaikymas |
A: Pagrindinis jo pranašumas yra itin plona struktūra, kurios storis tik 6–8 mm. Ši kompaktiška konstrukcija užtikrina efektyvų energijos išsklaidymą ir sumažina montavimo vietą, todėl tinka servo pavaroms, VFD sistemoms, akumuliatorių įrangai ir pramoninėms valdymo spintelėms, kur erdvė yra ribota.
A: Taip. Plokščias aliuminio pagrindas leidžia tiesiogiai montuoti ant metalinės važiuoklės arba išorinės šilumos kriauklės. Naudojant terminį tepalą tarp kontaktinių paviršių galima dar labiau pagerinti šilumos perdavimo efektyvumą ir palaikyti didesnį nuolatinį veikimą.
A: Visiškai uždaras aliuminio korpusas kartu su liepsnai atspariu izoliaciniu sluoksniu užtikrina veiksmingą apsaugą nuo dulkių, drėgmės, vibracijos ir oksidacijos. Palyginti su atviromis rezistorių konstrukcijomis, šis dizainas geriau prisitaiko prie aplinkos, o lauko ar didelės apsaugos programoms galima pridėti papildomą gaubto apsaugą.
A: Taip. DUFEW teikia OEM ir ODM pritaikymą pagal konkrečius elektros, mechaninius ir montavimo reikalavimus. Pasirinktinės parinktys apima varžos vertę, galios įvertinimą, korpuso matmenis, gnybtų ir laidų konfigūraciją, tvirtinimo struktūrą, mažo induktyvumo dizainą ir kitas specialias specifikacijas. Klientai gali pateikti brėžinius ar techninius reikalavimus, o DUFEW inžinieriai įvertins ir parengs tinkamą sprendimą.
A: Jie dažniausiai naudojami tais atvejais, kai reikia kompaktiško dydžio ir patikimo šilumos išsklaidymo, įskaitant servo pavarų sistemas, kintamo dažnio pavaras, dinaminio stabdymo grandines, akumuliatoriaus įkrovimo ir iškrovimo įrangą, pramoninės automatikos sistemas, maitinimo šaltinius, elektronines apkrovos sistemas ir atsinaujinančios energijos įrangą.
DUFEW teikia OEM ir ODM gamybos paslaugas pramoninėms galios rezistorių programoms, palaiko įrangos gamintojus, platintojus ir sistemų integratorius su pritaikytais sprendimais, apimančiais elektrinį veikimą, mechaninę struktūrą ir montavimo reikalavimus.
Tinkinimo galimybės apima galią nuo 50 W iki 6 kW, varžos vertes nuo 0,01 Ω iki 120 kΩ, korpuso matmenis, gnybtų ir laidų konfigūracijas, tvirtinimo konstrukcijas, mažo induktyvumo dizainą, pasirinktines etiketes, logotipus ir pritaikytus pritaikymus.
Kiekvienas pritaikytas produktas yra sukurtas atliekant inžinerinį įvertinimą ir gamybos kontrolę, siekiant užtikrinti patikimą šiluminę charakteristiką, elektrinį stabilumą ir ilgalaikį veikimą pramoninėje aplinkoje.
Tinkamo rezistoriaus pasirinkimas padeda maksimaliai padidinti sistemos patikimumą ir tarnavimo laiką. Renkantis modelį, atsižvelkite į šiuos veiksnius:
| Pasirinkimo elementas | Rekomendacija |
|---|---|
| Galios įvertinimas | Rinkitės pagal nepertraukiamą arba pertraukiamą darbo ciklą su pakankama saugos riba. |
| Atsparumo vertė | Atitinka keitiklio, servo pavaros arba elektros grandinės reikalavimus. |
| Darbinė įtampa | Įsitikinkite, kad maksimali darbinė įtampa neviršija gaminio specifikacijos. |
| Aušinimo būdas | Didesnės galios reikmėms sumontuokite rezistorių ant metalinės plokštės arba šilumos kriauklės. |
| Montavimo erdvė | Pasirinkite matmenis pagal turimą spintelės ar įrangos erdvę. |
| Ryšio tipas | Pasirinkite tarp gnybtų arba laido konfigūracijų pagal montavimo reikalavimus. |
Jei nesate tikri, kuris modelis geriausiai tinka jūsų programai, DUFEW inžinierių komanda gali rekomenduoti tinkamiausią sprendimą pagal jūsų darbo sąlygas.
- Profesionalus pramoninių galios rezistorių ir stabdymo sprendimų gamintojas
- Stabili gaminio kokybė su griežta gamybos ir kokybės kontrolė
- Lanksčios OEM ir ODM paslaugos pasauliniams įrangos gamintojams
- Greitas atsakymas į techninę pagalbą ir projekto įvertinimą
- Patikimas standartinių ir pritaikytų produktų pristatymas
- Visas produktų asortimentas, apimantis vielinius, gofruotus, vamzdinius, aliuminio korpusus, stabdžius ir pritaikytus galios rezistorius
Ieškote patikimo itin plono aliuminio plakiruoto rezistoriaus tiekėjo?
DUFEW siūlo standartinius pramonės automatikos, atsinaujinančios energijos, variklių pavarų, testavimo įrangos ir galios elektronikos produktus ir pritaikytus sprendimus.
Susisiekite su mūsų inžinierių komanda šiandien dėl:
- Produktų rekomendacijos
- Techninės konsultacijos
- OEM ir ODM palaikymas
- Prašymų pavyzdžiai
- Konkurencingos citatos
DUFEW – jūsų patikimas pramoninių maitinimo rezistorių gamintojas Kinijoje.
