Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

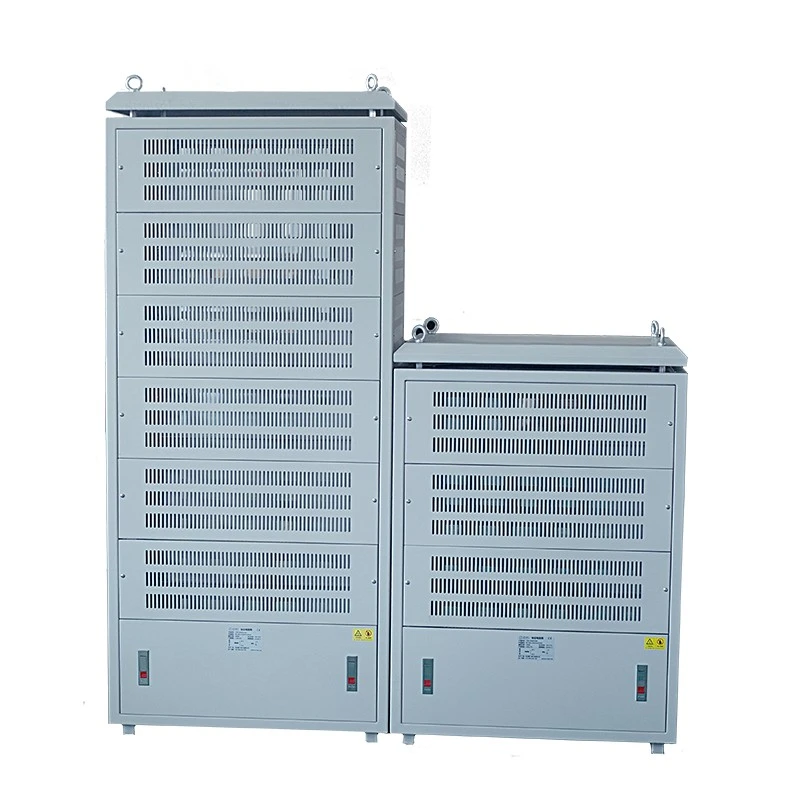

„Dufew Electric Braking Resistor Cabinet“ yra pilnas energijos išsklaidymo sprendimas, skirtas naudoti, kai varikliai dažnai generuoja regeneracinę energiją stabdymo metu.
Lėtėjimo, kėlimo, nuleidimo ar greito apkrovos keitimo metu perteklinė energija gali padidinti dažnio keitiklių nuolatinės srovės magistralės įtampą. Jis sugeria šią regeneruotą energiją ir paverčia ją šiluma, padeda palaikyti stabilų keitiklio veikimą ir pagerina sistemos saugumą.
Spintoje per nerūdijančio plieno laidžius strypus integruoti keli laidai suvynioti gofruoto rezistoriaus elementai, o tarp rezistorių sluoksnių naudojamos varinės šynos, užtikrinančios patikimas didelės srovės jungtis.
Naudodamas 20KW–500KW galios diapazoną, darbinę įtampą iki 3000V ir pritaikomas varžos vertes nuo 0,01Ω iki 1KΩ, „Dufew Electric“ projektuoja stabdymo rezistorių spintas pagal konkrečią variklio galią, stabdymo darbo ciklą, įrengimo aplinką ir sistemos reikalavimus.
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Stabdymo rezistoriaus spintelė |
| Nominali galia | 20KW-500KW |
| Darbinė įtampa | ≤3000V |
| Atsparumo diapazonas | 0,01Ω-1KΩ |
| Atsparumo tikslumas | ±3%, ±5%, ±10% |
| Apsaugos laipsnis | IP20-IP54 Neprivaloma |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Gamybos standartas | GB-5792 |
CRC 100KW 2.7R J
| Kodas | Aprašymas |
|---|---|
| CRC | Stabdymo rezistoriaus spintelė |
| 100 kW | Nominali galia |
| 2.7R | Vardinis atsparumas |
| J | Atsparumo tikslumas (K=±10%, J=±5%, H=±3%) |
Skirtingai nuo įprastų rezistorių dėžių, dažniausiai naudojamų paprastoms apkrovoms, „Dufew Electric Braking Resistor Cabinet“ yra sukurta pramoninėms pavarų sistemoms, kurioms reikalingas patikimas energijos sugėrimas, nuolatinės srovės magistralės įtampos valdymas ir stabdymo apsauga.
Variklio stabdymo metu regeneracinė energija perduodama į rezistorių korpusą ir paverčiama šiluma, padedant valdyti nuolatinės srovės magistralės įtampos kilimą ir sumažinti dažnio keitiklio viršįtampio gedimų riziką.
Ši konstrukcija pagerina keitiklio apsaugą ir palaiko stabilesnį pramoninių pavarų sistemų veikimą dažno stabdymo sąlygomis.
Dufew Electric naudoja modulinę sluoksninę struktūrą, kad supaprastintų montavimą, priežiūrą ir būsimą sistemos išplėtimą.
Kiekvienas nepriklausomas rezistoriaus sluoksnis turi tam skirtą laidžią grandinę, temperatūros stebėjimo sistemą ir atskirą oro srauto kelią, leidžiantį apžiūrėti arba prižiūrėti atskiras dalis, nepažeidžiant kitų sluoksnių veikimo.
Modulinė konstrukcija taip pat palaiko papildomus rezistorių sluoksnius, pritaikytas varžos konfigūracijas ir skirtingus stabdymo darbo ciklus pagal konkrečius galios reikalavimus, padedant sumažinti pakeitimo išlaidas, kai padidėja įrangos pajėgumas.
Stabdymo rezistoriaus spintelėje integruotos kelios apsaugos funkcijos, kurios padidina saugumą ir patikimumą pramoninėje darbo aplinkoje.
Integruoti temperatūros jungikliai nuolat stebi spintos darbo sąlygas. Kai temperatūra viršija iš anksto nustatytą ribą, įjungiamas apsaugos signalas ir keitiklio valdymo sistema gali gauti išjungimo komandą, kad sumažintų įrangos sugadinimo riziką.
Vidinėje konstrukcijoje rezistorių jungtims naudojamos laidžios nerūdijančio plieno strypai, o tarp rezistorių sluoksnių – varinės šynos, užtikrinančios stiprią mechaninę atramą, atsparumą korozijai ir patikimą elektros laidumą ilgalaikio veikimo metu.
Naudojant dažnus stabdymo ciklus, veiksmingas šilumos valdymas yra būtinas norint išlaikyti stabilų rezistoriaus veikimą.
„Dufew Electric“ siūlo optimizuotas aušinimo konstrukcijas, įskaitant vertikalius oro srauto kanalus, patobulintą korpuso vėdinimą, pasirenkamus priverstinio aušinimo ventiliatorius ir pritaikytus apsaugos lygius nuo IP20 iki IP54.
Aušinimo sistema padeda kontroliuoti rezistoriaus temperatūrą ir išlaikyti patikimą veikimą nuolatinių pramoninių stabdymo procesų metu.
Dufew elektrinio stabdymo rezistoriaus korpusas yra plačiai naudojamas pramoninėse sistemose, kurioms reikalingas kontroliuojamas regeneracinės energijos sugertis ir patikimas dinaminis stabdymo efektyvumas.
Taikymas apima uosto kranus, bokštinius kranus ir kėlimo sistemas, kur rezistorių spinta padeda valdyti regeneracinę energiją, susidarančią kėlimo ir nuleidimo metu.
Valcavimo staklių pavarose, kasybos įrangoje ir konvejerių sistemose jis palaiko dažnus greitėjimo ir lėtėjimo procesus, užtikrindamas stabilų stabdymo energijos išsklaidymą.
Sistema gali būti naudojama vėjo turbinų nuolydžio pavaros sistemose, kad būtų galima valdyti stabdymo energiją reguliavimo operacijų metu ir avarinio išjungimo sąlygomis.
Pramoniniams variklių bandymų stendams ir galios įrangos bandymo sistemoms spintelė yra valdomas varžinės apkrovos sprendimas, skirtas našumui ir patikimumui tikrinti.
Prieš išsiuntimą Dufew Electric atlieka gaminio patikrinimus pagal klientų reikalavimus.
Bandomieji elementai apima:
| Bandomasis elementas | Tikslas |
|---|---|
| Dielektrinio stiprumo testas | Patikrinkite izoliacijos saugumą |
| Izoliacijos atsparumo testas | Patvirtinkite elektros izoliacijos veikimą |
| Perkrovos testas | Įvertinkite trumpalaikės perkrovos galimybes |
| Temperatūros veikimo testas | Patikrinkite terminį stabilumą |
| Nuolatinės apkrovos testas | Patikrinkite ilgalaikį veikimo patikimumą |
| Mechaninė apžiūra | Patvirtinkite konstrukcijos stabilumą |
„Dufew Electric“ sujungia profesionalią elektrotechnikos patirtį su standartizuotais gamybos procesais, kad sukurtų pritaikytus stabdžių rezistorių sprendimus pramoninėms pavarų sistemoms. Apimant rezistorių surinkimą, spintelių gamybą, elektros bandymus ir galutinę patikrą, visas gamybos procesas yra kontroliuojamas, kad būtų užtikrintas stabilus veikimas, pastovi kokybė ir patikimas veikimas sudėtingoje pramoninėje aplinkoje.
„Dufew Electric“ valdo pagrindinius gamybos etapus nuo rezistorių elementų surinkimo iki pilno spintelės integravimo. Rezistorių moduliai gaminami pagal reikalingas varžos dydžius, galias ir eksploatavimo sąlygas, o spintelių konstrukcijos pritaikomos pagal montavimo erdvę, aušinimo reikalavimus, apsaugos lygius ir sistemos prijungimo būdus.
Gamybos procesas apima tikslumo rezistorių surinkimą, laidžių komponentų montavimą, vidinių laidų išdėstymą, aušinimo konstrukcijų integravimą ir spintelių gamybą. Integruota gamybos valdymo sistema „Dufew Electric“ pagerina gaminio nuoseklumą ir užtikrina, kad kiekvienas stabdymo rezistoriaus sprendimas atitiktų įvairių pramoninių pritaikymų techninius reikalavimus.
Prieš išsiunčiant, kiekvienas gatavas produktas yra išsamiai patikrintas elektriniu ir mechaniniu būdu, įskaitant varžos matavimą, elektros jungties patikrinimą, izoliacijos bandymus, dielektrinio stiprumo bandymus ir specifikacijų patvirtinimą. Šios patikros procedūros padeda užtikrinti, kad pristatyta įranga atitiktų sutartus projekto reikalavimus ir eksploatacijos metu išliktų patikima.
Rekomenduojami gamybos vaizdai:
Gamyklos gamybos dirbtuvės
- Rezistorių surinkimo linija
- Spintos gamybos zona
- Elektros bandymo įranga
Elektrinio bandymo procesas
- Įtampos bandymas
- Atsparumo matavimas
- Galutinė apžiūra
Šie gamybos įrašai rodo Dufew Electric inžinerinius pajėgumus, gamybos kontrolės standartus ir patirtį tiekiant pritaikytus pramoninių rezistorių sprendimus.
„Dufew Electric“ laikosi struktūrizuotų kokybės valdymo procedūrų medžiagų pasirinkimo, gamybos apdorojimo, surinkimo ir galutinio tikrinimo metu, kad išlaikytų stabilų gaminio veikimą. Pagal projekto reikalavimus klientai gali gauti atitinkamus techninius dokumentus ir kokybės įrašus, kad būtų galima patikrinti prieš montuodami ir paleidžiant.
Galimi dokumentai apima:
- Gaminio specifikacijų lapai
- Elektros bandymų ataskaitos
- Patikrinimo įrašai
- Medžiagų atitikties dokumentai
- Siuntos patikrinimo ataskaitos
Kaip pramoninė elektros įranga, stabdžių rezistorių spintelės transportavimo metu reikalauja patikimos apsaugos. Dufew Electric teikia profesionalius pakavimo sprendimus, įskaitant eksporto standartinius medinius dėklus, apsaugą nuo drėgmės, vidines tvirtinimo konstrukcijas ir gaminio identifikavimo etiketes, kad sumažintų transportavimo riziką tarptautinio pristatymo metu.
Prieš išsiuntimą inžinieriai patvirtina svarbią pristatymo informaciją, pvz., spintelės matmenis, gaminio svorį, kėlimo reikalavimus, elektrines sąsajas ir montavimo sąlygas, kad būtų užtikrintas sklandus iškrovimas, montavimas ir paleidimas kliento vietoje.
Transportavimo būdai gali būti organizuojami pagal projekto reikalavimus:
Tinka tarptautiniams pramoniniams projektams ir didelės įrangos transportavimui, kuriam reikalingas stabilus pristatymas tolimais atstumais.
Tinka pristatymui iš gamyklos į vietą ir regioniniams pramonės projektams su lanksčiais logistikos reikalavimais.
Galimas pasirinktoms tarpvalstybinėms pramoninėms siuntoms, kai reikalingi alternatyvūs transportavimo sprendimai.
Rekomenduojami siuntų vaizdai:
- Gatavų gaminių sandėlis
- Medinės dėžutės pakuotė
- Pakrovimas autokrautuvu
- Konteinerių siuntimas
„Dufew Electric“ daugiausia dėmesio skiria galios elektronikos komponentams ir pramoniniams energijos valdymo sprendimams, tiekdama stabdžių rezistorių gaminius, skirtus taikymui, kuriai reikalingas stabilus energijos išsklaidymas, patikima apsauga ir nuolatinis veikimas sudėtingomis darbo sąlygomis.
Kiekviena pramoninė stabdžių sistema turi skirtingus elektros ir montavimo reikalavimus. „Dufew Electric“ teikia pritaikytus sprendimus, apimančius varžos vertę, galią, korpuso struktūrą, aušinimo dizainą, apsaugos lygį ir jungties konfigūraciją, kad padėtų klientams tinkamai integruoti sistemą.
Nuo komponentų parinkimo ir rezistorių surinkimo iki korpuso integravimo ir galutinio testavimo, „Dufew Electric“ palaiko griežtą procesų kontrolę, kad pagerintų gaminio patikimumą, gamybos nuoseklumą ir pristatymo kokybę įvairiems pramoniniams projektams.
„Dufew Electric“ palaiko OĮG klientus, platintojus ir pramonės vartotojus, teikdama inžinerinę komunikaciją, techninę dokumentaciją, pritaikytą gamybą, kokybės patikrinimą ir tarptautines pristatymo paslaugas, kad palaikytų projektus nuo pirminio įvertinimo iki galutinio įrengimo.
Stabdymo rezistoriaus korpusas sugeria regeneracinę energiją, susidariusią stabdant variklį, ir paverčia ją šilumos energija, taip padėdamas išvengti dažnio keitiklių nuo nuolatinės srovės magistralės viršįtampio ir palaikyti stabilų sistemos veikimą.
„Dufew Electric“ įvertina variklio parametrus, stabdymo dažnį, darbo ciklą, montavimo sąlygas ir šiluminius reikalavimus, kad pasirinktų tinkamas varžos vertes, galios rodiklius, korpuso konstrukcijas ir aušinimo būdus.
Taip. Sprendimą galima konfigūruoti pagal skirtingus keitiklių markius, įtampos lygius, stabdymo reikalavimus ir taikymo sąlygas.
Į dizainą galima integruoti temperatūros stebėjimą, apsaugos nuo perkaitimo jungiklius, vėdinimo sistemas ir pritaikytus apsaugos lygius, kad būtų pagerinta eksploatavimo sauga ir patikimumas.
Jis dažniausiai naudojamas kranuose, liftuose, kasybos įrangoje, valcavimo staklynuose, vėjo energijos sistemose, pramoninėse pavarų sistemose ir bandymo įrangoje, kur reikia dažnai stabdyti arba sugerti energiją.
„Dufew Electric“ laikosi kontroliuojamų gamybos procedūrų ir prieš išsiuntimą atlieka elektros bandymus, izoliacijos patikrą, veikimo patikrinimą ir galutinį kokybės patikrinimą.
Taip. Modulinė struktūra palaiko pritaikytas rezistorių konfigūracijas ir būsimus talpos koregavimus pagal besikeičiančius sistemos reikalavimus.
