Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

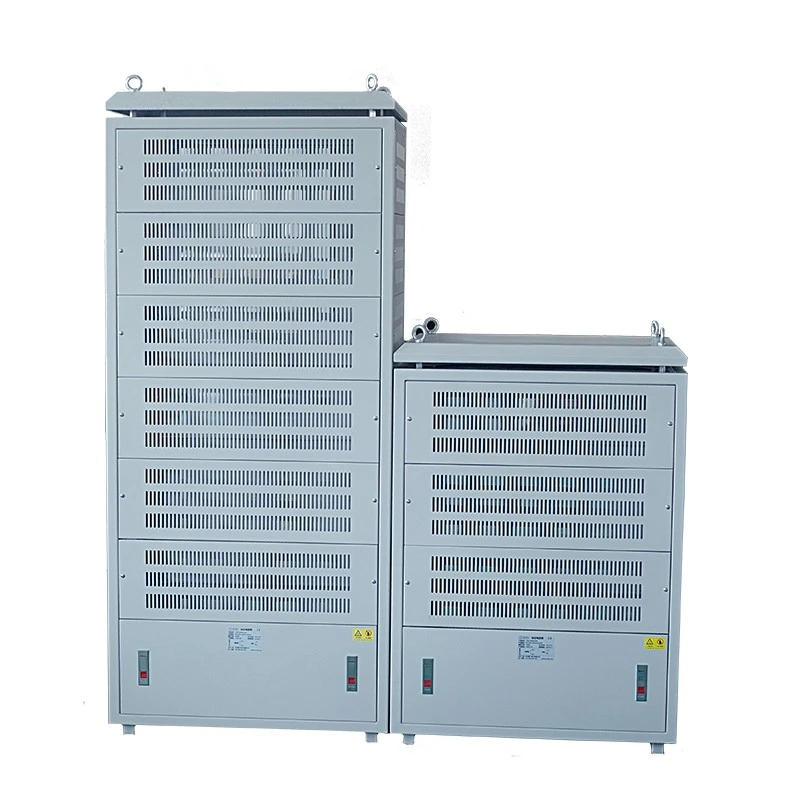

„Dufew Electric Gofrated Resistor Cabinet“ yra ant grindų montuojamas didelės galios rezistorių mazgas, skirtas naudoti, kai reikalingas stabilus ir efektyvus elektros energijos išsklaidymas.
Skirtingai nuo įprastų rezistorių dėžučių, spintelė turi modulinę kelių sluoksnių struktūrą, kai keli banguotų rezistorių blokai yra sujungti per nerūdijančio plieno laidžias juostas ir varines šynas. Ši konstrukcija pagerina galios išplėtimo galimybes, šilumos paskirstymą, priežiūros efektyvumą ir veikimo patikimumą.
Rezistorių spinta palaiko:
- Nominali galia: 20KW-500KW
- Darbinė įtampa: ≤3000V
- Atsparumo diapazonas: 0,01Ω-1KΩ
- Individualios varžos vertės ir spintelių konfigūracijos
- Natūralaus aušinimo arba priverstinio aušinimo oru galimybės
Gofruotojo rezistoriaus spinta skirta pramoninėms stabdžių sistemoms, kurioms reikalingas didelės energijos sugerties pajėgumas ir stabilus veikimas sudėtingomis darbo sąlygomis. Nuo 20KW iki 500KW galios jis tinka vidutinės ir aukštos įtampos keitiklių sistemoms, dažniems stabdymo ciklams ir didelės energijos iškrovimo programoms.
Sustiprinta varinė šynų jungtis pagerina srovės pralaidumą, tuo pačiu sumažindama elektros nuostolius eksploatacijos metu, padeda išlaikyti patikimą veikimą sunkioje aplinkoje, pvz., kranų kėlimo sistemose, uosto tvarkymo įrangoje, kasybos technikoje, plieno gamybos linijose ir didelių variklių pavarų sistemose.
Dufew Electric naudoja modulinę kelių sluoksnių struktūrą, kad pagerintų sistemos patikimumą ir supaprastintų priežiūrą. Kiekvienas rezistoriaus sluoksnis yra suprojektuotas su nepriklausomomis elektros jungtimis, specialiais oro srauto kanalais ir individualia gedimų izoliavimo galimybe, leidžiančia technikai apžiūrėti arba pakeisti konkrečias dalis nepažeidžiant visos sistemos.
Modulinė konstrukcija taip pat suteikia lanksčias talpos išplėtimo galimybes, leidžiančias reguliuoti rezistorių konfigūraciją pagal skirtingus galios reikalavimus, stabdymo ciklus ir būsimus sistemos atnaujinimus. Palyginti su tradicinėmis rezistorių dėžėmis, ši struktūra padeda sumažinti priežiūros prastovos laiką ir pagerinti įrangos prieinamumą.
Gofruotas rezistoriaus elementas turi optimizuotą apvijos struktūrą, kad sumažintų parazitinį induktyvumą ir pagerintų dinaminį atsaką stabdant dideliu greičiu. Ši konstrukcija padeda sumažinti elektromagnetinius trukdžius, sumažinti įtampos šuolio poveikį ir užtikrinti labiau subalansuotą srovės paskirstymą keitiklio pavaros sistemoms.
Dėl pagerinto elektrinio stabilumo mažos induktyvumo struktūra tinka kintamo dažnio pavaroms, regeneracinėms stabdžių sistemoms ir didelės galios variklio valdymo programoms, kur reikalingas greitas energijos sugėrimas ir patikima apsauga.
Didelės galios rezistorių sistemos sukuria daug šilumos energijos iškrovimo metu, todėl efektyvus šilumos valdymas yra būtinas nuolatiniam veikimui. „Dufew Electric“ optimizuoja korpuso oro srauto kanalus ir šilumos išsklaidymo struktūras, kad išlaikytų stabilią temperatūrą ilgų stabdymo ciklų metu.
Aušinimo sistemą galima sukonfigūruoti su natūralia ventiliacija, priverstiniu oro vėsinimu naudojant pramoninius ventiliatorius arba pritaikytus vėsinimo sprendimus pagal darbo ciklą ir montavimo sąlygas. Dideli vėdinimo kanalai, tolygus šilumos paskirstymas ir pasirenkamos apsaugos nuo dulkių konstrukcijos padeda sumažinti vietinio perkaitimo riziką ir pagerinti ilgalaikį veikimo patikimumą.
Gofruoto rezistoriaus spinta daugiausia susideda iš:
| Komponentas | Funkcija |
|---|---|
| Gofruotos vielos apvijos rezistorius | Paverčia elektros energiją į šilumos energiją |
| Nerūdijančio plieno laidus strypas | Užtikrina mechaninę atramą ir elektros jungtį |
| Varinė šyna | Užtikrina didelės srovės perdavimą |
| Kabineto korpusas | Suteikia apsaugą ir montavimo struktūrą |
| Aušinimo sistema | Pašalina darbo metu susidariusią šilumą |
| Temperatūros apsaugos įtaisas | Apsaugo nuo perkaitimo žalos |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Gofruoto rezistoriaus spintelė |
| Nominali galia | 20KW-500KW |
| Darbinė įtampa | ≤3000V |
| Atsparumo diapazonas | 0,01Ω-1KΩ |
| Atsparumo tikslumas | ±3%, ±5%, ±10% |
| Apsaugos laipsnis | IP20 / IP23 Neprivaloma |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL 94V-2 |
| Standartinis | GB-5792 |
| Aušinimo būdas | Natūralus vėsinimas / priverstinis oro vėsinimas |
Pavyzdys: CRC 100KW 2.7R J
| Kodas | Aprašymas |
|---|---|
| CRC | Gofruoto rezistoriaus spintelė |
| 100 kW | Nominali galia |
| 2.7R | Vardinis atsparumas |
| J | Atsparumo tolerancija (K=±10%, J=±5%, H=±3%) |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC / 50Hz / 60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia / 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | 10S iškrova, 90S intervalo ciklas | >9000 val |
| Drėgnos šilumos bandymas | 40℃±2 / 90%-95%RH /100h | △R≤±(1 %R+0,05Ω) |
| Temperatūros ciklas | -55 ℃ / 55 ℃ / 155 ℃ | Jokios nenormalios žalos |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Terminalo stiprumas | 45N / 30S | Jokio laisvumo ar pažeidimo |
| Atsparumas vibracijai | 5-200Hz, 1g | Jokių konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | 350±5 ℃ / 3S | Jokių nenormalių pokyčių |
| Lituojamumas | 235±5 ℃ / 5S | Aprėptis > 95 % |
Norint pasirinkti tinkamą stabdymo rezistoriaus sprendimą, reikia visapusiškai įvertinti elektrinius parametrus, stabdymo sąlygas ir montavimo reikalavimus. „Dufew Electric“ analizuoja tikrąją taikymo aplinką, kad rekomenduotų tinkamą rezistoriaus konfigūraciją, atitinkančią sistemos veikimo reikalavimus.
Rezistoriaus konfigūracija turėtų būti parinkta pagal pagrindinius pavaros sistemos parametrus, įskaitant variklio galią, keitiklio modelį, nuolatinės srovės magistralės įtampą ir vardinę srovę. Šie veiksniai lemia reikiamą energijos sugerties pajėgumą ir elektrinį suderinamumą su stabdžių sistema.
Skirtingos programos sukuria skirtingus stabdymo energijos lygius. Svarbūs aspektai apima stabdymo dažnį, stabdymo trukmę, lėtėjimo metu gaunamą energiją ir darbo ciklo reikalavimus. Taikomoms programoms su dažnu greitėjimu ir lėtėjimu paprastai reikalinga didesnė šiluminė galia ir patikimesnis aušinimas.
Atsparumo vertė turi atitikti keitiklio specifikacijas, reikalingą stabdymo momentą ir didžiausią leistiną srovę, kad būtų užtikrintas efektyvus energijos išsklaidymas nepažeidžiant sistemos apsaugos funkcijų.
Montavimo sąlygos tiesiogiai veikia spintos struktūrą ir aušinimo dizainą. Renkantis reikia atsižvelgti į tokius veiksnius kaip įrengimas viduje arba lauke, aplinkos temperatūra, vėdinimo sąlygos ir apsaugos reikalavimai.
Remdamasi šiais taikymo parametrais, „Dufew Electric“ teikia pritaikytą inžinerinę pagalbą, kad padėtų klientams pasirinkti tinkamas rezistorių konfigūracijas skirtingoms pramoninėms stabdžių sistemoms.
„Dufew“ elektrinė gofruoto rezistoriaus spintelė skirta pramoninėms reikmėms, kurioms reikalingas patikimas energijos sugėrimas ir stabilus stabdymas. Jis dažniausiai naudojamas vidutinės ir aukštos įtampos keitiklių sistemose, kranuose ir kėlimo įrangoje, liftuose, valcavimo staklėse, kasybos mašinose, uosto tvarkymo sistemose, juostiniuose konvejeriuose, variklių bandymo platformose ir kitose pramonės energijos valdymo programose.
| Palyginimas | Gofruoto rezistoriaus spintelė | Įprasta rezistorių dėžutė |
|---|---|---|
| Galios talpa | Iki 500KW | Paprastai mažesnis galios diapazonas |
| Įtampos galimybė | Iki 3000V | Daugiausia žemos įtampos įrenginiai |
| Struktūra | Modulinis kelių sluoksnių dizainas | Viena integruota struktūra |
| Priežiūra | Atskirų modulių keitimas | Pilna įrenginio priežiūra |
| Aušinimas | Optimizuotas oro srauto dizainas | Ribotas šilumos išsiskyrimas |
| Taikymas | Sunkiosios pramonės sistemos | Maža ir vidutinė įranga |
Profesionalios galios elektronikos gamybos galimybės
Dufew Electric specializuojasi pramoninių galios rezistorių, stabdžių sistemų, reaktorių, transformatorių ir galios valdymo sprendimų gamyboje.
Su profesionaliais gamybos procesais ir elektros bandymo galimybėmis, Dufew Electric teikia patikimus rezistorių spintelių sprendimus pasauliniams pramonės klientams.
„Dufew Electric“ teikia profesionalius gofruotų varžų spintelių gaminių pakavimo ir transportavimo sprendimus.
Kiekviena spintelė yra saugiai supakuota su eksporto standartiniais mediniais dėklais, sustiprintomis tvirtinimo konstrukcijomis ir nuo drėgmės apsaugančiomis medžiagomis, užtikrinančiomis saugų pristatymą tolimais atstumais.
Galimi pristatymo būdai:
- Jūrų gabenimas: tinka didelės apimties tarptautiniams užsakymams ir sunkiajai pramoninei įrangai.
- Sausumos transportas: galima pristatyti šalies viduje ir transportuoti iš gamyklos į vietą.
- Geležinkelių transportas: tinka tarptautiniam pramoninės įrangos vežimui.
- Krovinių gabenimas oro transportu: galima skubiems nedidelio dydžio arba pakeitimo užsakymams.
Prieš išsiunčiant kiekviena gofruoto rezistoriaus spinta yra patikrinama, saugiai supakuota ir paruošta pagal tarptautinius transportavimo reikalavimus.
Dufew Electric orientuojasi į pramoninius rezistorius, stabdžių sistemas, reaktorius, transformatorius ir galios valdymo sprendimus.
Atsparumo vertes, galios rodiklius, spintelių konstrukcijas ir montavimo reikalavimus galima pritaikyti pagal projekto poreikius.
Griežtas medžiagų pasirinkimas, gamybos kontrolė ir testavimo procedūros užtikrina stabilų veikimą atšiaurioje pramoninėje aplinkoje.
Dufew Electric palaiko OĮG klientus, platintojus ir pramoninius vartotojus visame pasaulyje su profesionaliu techniniu aptarnavimu ir pristatymo palaikymu.
„Dufew Electric“ laikosi griežtų kokybės kontrolės procedūrų visame gamybos procese, įskaitant medžiagų patikrinimą, elektros bandymus ir galutinio produkto patikrinimą.
Mūsų gofruoto rezistoriaus spintelės gaminius palaiko:
- ISO 9001 kokybės vadybos sistemos sertifikatas
- CE sertifikatas
- Produkto bandymų ataskaitos
- Elektros veikimo patikrinimo įrašai
Šie sertifikatai ir kokybės dokumentai užtikrina patikimą veikimą, saugą ir atitiktį pasauliniam pramoniniam pritaikymui.
Šis produktas daugiausia naudojamas didelės galios energijos išsklaidymui pramoninėse stabdžių sistemose, keitiklių programose ir variklio pavaros įrangoje. Jis sugeria regeneracinę energiją, susidarančią lėtėjant varikliui, kad padėtų apsaugoti galios elektronines sistemas nuo viršįtampių problemų.
„Dufew Electric“ teikia pritaikytus sprendimus, kurių galia nuo 20KW iki 500KW, atsižvelgiant į skirtingus pramoninio pritaikymo reikalavimus, įskaitant stabdymo dažnį, energijos sugerties poreikius ir veikimo sąlygas.
Taip. „Dufew Electric“ gali pritaikyti varžos vertes, galią, spintos matmenis, aušinimo būdus ir montavimo konstrukcijas pagal specifinius techninius reikalavimus.
Jis plačiai naudojamas kranuose, liftuose, kasybos įrangoje, valcavimo staklynuose, uosto mašinose, konvejeriuose ir kitose sunkiasvorėse pramoninėse sistemose, kurioms reikalingas patikimas energijos sugėrimas.
Dufew Electric taiko mažo induktyvumo rezistorių dizainą, varines šynų jungtis, temperatūros apsaugos sistemas ir griežtas kokybės tikrinimo procedūras, kad išlaikytų stabilų veikimą ilgalaikio veikimo metu.
Taip. „Dufew Electric“ teikia pritaikytus galios elektronikos sprendimus OĮG klientams, platintojams ir pramoniniams vartotojams visame pasaulyje, įskaitant techninę pagalbą ir projekto komunikaciją.
Aušinimo konstrukcija gali būti sukonfigūruota su natūralia ventiliacija arba priverstiniu oro vėsinimu, naudojant pramoninius ventiliatorius, atsižvelgiant į šilumos gamybą, darbo ciklą ir montavimo aplinką.
