Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

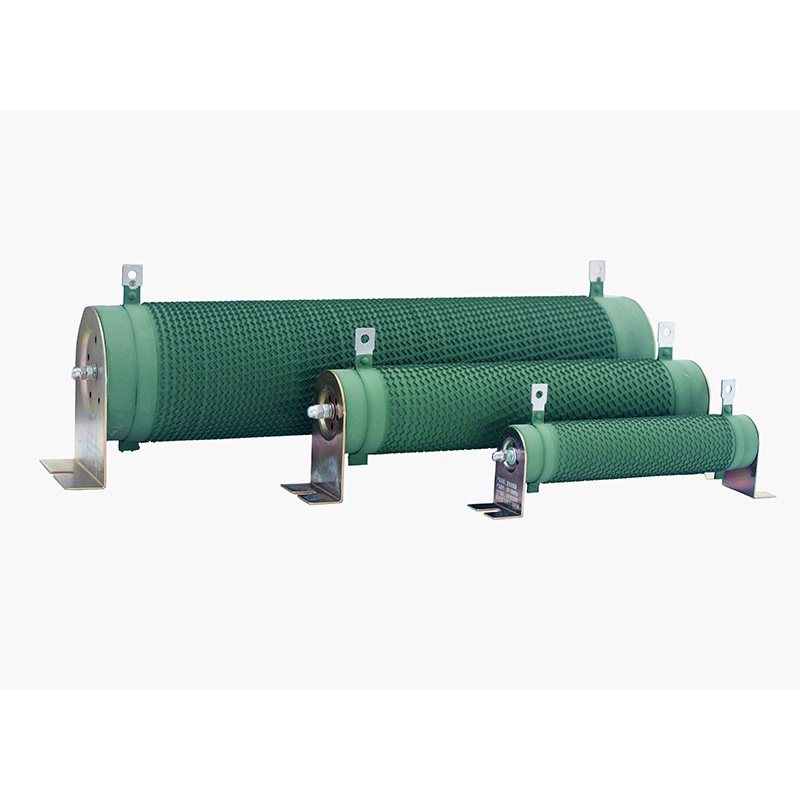

DUFEW CRR serijos gofruoti rezistoriai yra skirti reiklioms pramonės reikmėms, įskaitant VFD stabdžių sistemas, galios elektronikos apkrovos testavimą, dinaminį stabdymą ir grandinės apsaugą. Dėl didelės galios, puikios šilumos išsklaidymo ir ilgo tarnavimo laiko jie užtikrina stabilų ir patikimą veikimą atšiauriomis darbo sąlygomis.
Atsparus elementas pagamintas iš aukštos kokybės nikelio-chromo (Ni-Cr) arba konstanto lydinio juostelės, automatizuota įranga tiksliai suvyniotas į gofruotą profilį ir briaunoje sumontuotas ant aukšto dažnio tuščiavidurės keraminės šerdies. Jis yra patikimai pritvirtintas nerūdijančio plieno spaustukais, siekiant pagerinti atsparumą vibracijai ir mechaninį stabilumą, o tvirti nerūdijančio plieno gnybtai užtikrina puikų atsparumą korozijai ir patikimas elektros jungtis.
Siekiant padidinti patvarumą, rezistoriaus paviršius padengtas aplinkai nekenksminga UL94V-2 antipireno izoliacine danga, kuri yra be dūmų, netoksiška, atspari oksidacijai ir labai atspari drėgmei bei senėjimui. Pagaminta pagal GB-5792 standartus, gaminiai palaiko tiek horizontalų, tiek vertikalų montavimą, leidžiantį lanksčiai integruoti į elektros valdymo spintas arba atskirus rezistorių mazgus.
| Modelio kodas | Reikšmė | Aprašymas |
| CRR | Serija | Gofruotas rezistorius |
| 2500W | Nominali galia | 2500W |
| 54.4R | Vardinis atsparumas | 54,4Ω |
| J | Pasipriešinimo tolerancija | J = ±5 % (nebūtina: K = ±10 %, H = ±3 %) |
| Parametras | Specifikacija |
| Galios diapazonas | 50W–10KW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω–1KΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Atitikties standartas | GB/T 5792 |
1: Izoliacinė šerdis: Naudojamas aukšto dažnio tuščiaviduris keraminis vamzdis, pasižymintis puikiu atsparumu aukštai temperatūrai, struktūriniam tvirtumui ir atsparumui smūgiams, užtikrinant rezistoriaus elemento stabilumą esant aukštai temperatūrai.
2: Atsparumo elementas: Naudojama aukštos kokybės nikelio-chromo arba pastovaus lydinio juosta, pasižyminti žemu temperatūros koeficientu ir didele perkrovos galia. Gofruoto krašto apvyniojimo konstrukcija maksimaliai padidina šilumos išsklaidymo paviršiaus plotą ir sumažina induktyvumą.
3: Montavimas ir gnybtai: Nerūdijančio plieno spaustukai pritvirtina atsparumo juostelę, kad būtų išvengta pasislinkimo ar atsipalaidavimo; gnybtai pagaminti iš nerūdijančio plieno su pastorinta konstrukcija ir paviršiaus apdorojimu, užtikrinančiu atsparumą korozijai, rūdžių prevenciją ir lengvą prijungimą.
4: Paviršiaus danga: turi ekologišką žalią izoliacinę dangą su stipriu sukibimu ir UL94V-2 antipirenu. Jis yra atsparus korozijai, be dūmų, netoksiškas ir bekvapis, efektyviai apsaugo atsparią juostelę nuo oksidacijos ir prailgina tarnavimo laiką.
5: Bendra struktūra: galia svyruoja nuo 50W iki 10KW, varžos vertės nuo 0,01Ω iki 1KΩ ir darbinė įtampa iki 1200V; gofruotoje briaunoje apvyniota juostos struktūra sujungia mažą induktyvumą ir didelį tikslumą.
● Gofruota briauna suvyniota struktūra, siūlanti didelį šilumos išsklaidymo plotą ir puikų terminį stabilumą
●Aukšto dažnio tuščiavidurė keraminė šerdis; atsparus aukštai temperatūrai, tvirtas ir atsparus smūgiams
●Aukštos kokybės lydinio varžos viela; žemos temperatūros koeficientas (≤300 ppm/°C) ir didelis tikslumas
●Stipri trumpalaikė perkrovos galimybė; atlaiko 10 kartų didesnę vardinę galią 5 sekundes be matomų pažeidimų
●Nerūdijančio plieno gnybtai; atsparios korozijai, nerūdijančios ir patikimos jungtys
●Ekologiška danga; antipirenas ir atsparus korozijai; be dūmų, netoksiškas ir bekvapis
● Griežtas veiklos patikrinimas; visiškai atitinka standartus dėl atsparumo įtampai, drėgnam karščiui ir šiluminiam smūgiui
●Atitinka GB-5792 standartus; patikima kokybė
Kintamo dažnio pavarų (VFD) stabdymo rezistoriai; Apsauginiai servo pavarų rezistoriai; varžinės apkrovos galios elektronikos bandymams; Atrankos rezistoriai maitinimo grandinėms; Srovę ribojantys variklių pavarų rezistoriai; paleidimo rezistoriai; grandinės apsaugos rezistoriai. Plačiai naudojamas įvairiose pramonės šakose, tokiose kaip liftai, uosto mašinos, valcavimo staklynai, kranai, gervės, liejimo mašinos, vielos traukimo mašinos, centrifugos, tekstilės mašinos, spausdinimo ir dažymo įranga, krovikliai-rekuperatoriai, popieriaus gamybos mašinos, scenos įranga ir bandymo sistemos.
| Elektrinės charakteristikos | Bandymo sąlygos | Spektaklis |
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | Izoliacijos varža ≥100MΩ |
| Trumpalaikė perkrova | 10× vardinė galia 5s | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinio įjungimo testas (10 s įjungta, 90 s išjungta) | >9000 valandų |
| Pastovios būsenos drėgna šiluma | 40°C ±2°C, 90%–95% RH, 100 val | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitas temperatūros pokytis | -55°C, 55°C, 155°C, 15 min kiekvienoje temperatūroje, 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C / 2 val | Nėra akivaizdžių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas (TCR) | Atsparumas esant vardinei apkrovai, palyginti su statiniu atsparumu | ≤300 ppm/°C |
| Atsparumas liepsnai | 10× vardinė galia 5 min | Raudonai karštas be atviros liepsnos |
| Mechaninės charakteristikos | Bandymo sąlygos | Spektaklis |
| Terminalo stiprumas | 45N / 30s | Nėra laisvumo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1g, 98m/s² | Jokių matomų išorinės konstrukcijos pažeidimų |
| Atsparumas litavimo karščiui | Švino gnybtai panardinami į 350±5 ℃ lydmetalą 3 s | ΔR ≤ ±(1 %R + 0,05Ω); nėra matomų išorinių pažeidimų, žymės lieka aiškios |
| Lituojamumas | Gnybtai panardinami į 235±5 ℃ lydmetalą 5 s | Litavimo padengimas gnybtų paviršiuje ≥95% |
| Palyginimo kriterijai | Gofruotas rezistorius | Įprastas anglies plėvelės / metalo plėvelės rezistorius |
| Galios valdymas | Sukurta didelės galios programoms, 50W–10kW; atlaiko 10× vardinę galią esant trumpalaikėms perkrovoms | Paprastai 0,1–20 W; lengvai pažeidžiamas perkrovos sąlygomis |
| Atsparumas temperatūrai ir tarnavimo laikas | Atlaiko iki 350°C temperatūrą; ciklinis tarnavimo laikas viršija 9000 valandų | Mažesnis atsparumas karščiui; atspari plėvelė linkusi senti ir nusilupti ilgai veikiant aukštai temperatūrai |
| Dabartinis pajėgumas | Tinka didelės srovės naudojimui, variklio stabdymui, regeneraciniam iškrovimui ir apkrovos išmetimui | Pirmiausia sukurta žemos srovės PCB signalų grandinėms |
| Induktyvumo charakteristikos | Standartiniai modeliai turi didesnę induktyvumą; Galimos neindukcinės gofruotos versijos | Konstrukcija be ritės su labai mažu induktyvumu, tinka aukšto dažnio mažos galios grandinėms |
| Patvarumas aplinkai | Keraminė šerdis su nerūdijančio plieno gnybtais užtikrina puikų atsparumą vibracijai ir smūgiams | Plonos plėvelės struktūra turi silpnesnį sukibimą ir yra jautresnė vibracijos sukeltam gedimui |
| Kaštų efektyvumas | Labai ekonomiškas didelės galios programoms; didesnė kaina už mažos galios reitingus | Maža kaina mažos galios programoms; brangus ir ne toks praktiškas didelės galios reikmėms |
1 klausimas: kaip pasirinkti atitinkamos galios rezistorių?
A: Pasirinkite rezistorių, kurio vardinė galia yra 1,5–2 kartus didesnė už faktinį grandinės suvartojimą. Taip pat apsvarstykite galios sumažinimą dėl aplinkos temperatūros; Aukštos temperatūros aplinkoje reikalinga didesnė galia.
2 klausimas: ar normalu, kad rezistoriaus paviršiaus temperatūra yra labai aukšta?
A: DUFEW gofruoti rezistoriai veikimo metu paverčia elektros energiją į šilumą, todėl aukšta paviršiaus temperatūra yra normalu. Įsitikinkite, kad montavimo vieta yra gerai vėdinama ir joje nėra degių medžiagų. Jei temperatūra yra neįprastai aukšta, patikrinkite, ar nėra perkrovos arba pasirinkta per maža galia.
3 klausimas: koks yra rekomenduojamas rezistorių montavimo būdas?
A: gaminys palaiko horizontalų arba vertikalų montavimą; pirmenybė teikiama horizontaliam montavimui, siekiant palengvinti natūralų konvekcinį aušinimą. Užtikrinkite pakankamą tarpą aplink rezistoriaus korpusą (paprastai bent jau rezistoriaus skersmenį) ir nemontuokite jo lygiai prie spintelės sienų ar kitų šilumą generuojančių komponentų. Jei keli rezistoriai sumontuoti vienas šalia kito, atstumas tarp jų turi būti bent 50 mm.
4 klausimas: kokios yra CRR serijos atsparumo tolerancijos laipsniai ir kaip pasirinkti?
A: DUFEW CRR serijoje yra trys tolerancijos laipsniai: K klasė (±10%), J klasė (±5%) ir H klasė (±3%). J klasės (±5%) paprastai pakanka pramoniniam stabdymui ir apkrovai; tikslumo matavimo arba mėginių ėmimo grandinėms, siekiant didesnio tikslumo, rekomenduojama H klasė (±3 %).
