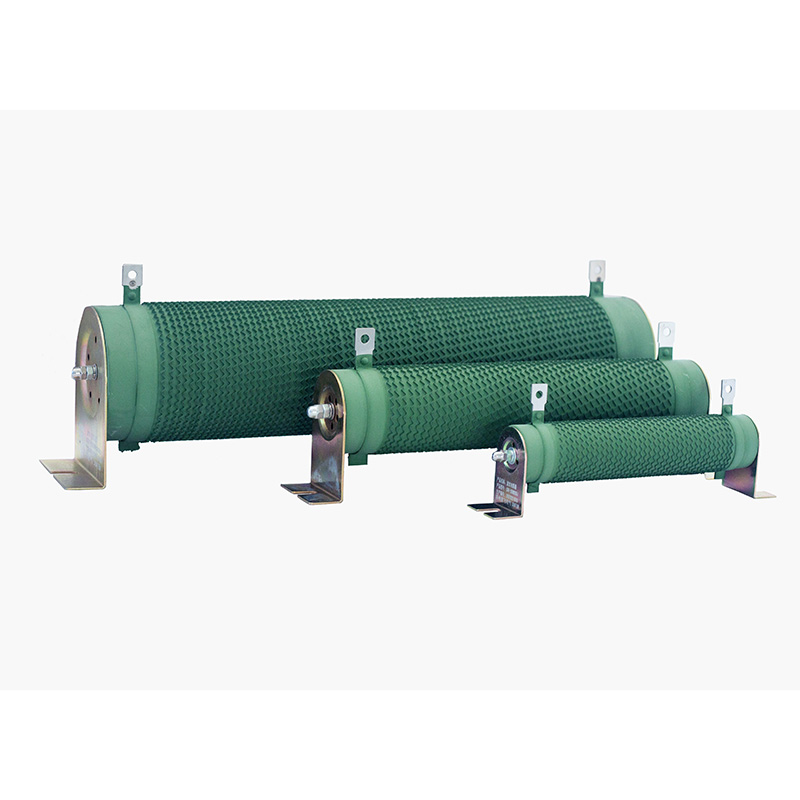

DUFEW Tubular Resistor yra didelės galios vielinis komponentas, pagamintas iš keraminio vamzdžio konstrukcijos, užtikrinančio elektros izoliaciją ir efektyvų šilumos perdavimą. Atsparūs laidai, pagaminti iš nikelio-chromo (Ni-Cr), manganino arba konstantano lydinio, tiksliai apvyniojami aplink keraminę šerdį, kad būtų užtikrintas stabilus atsparumas, didelė perkrovos galimybė ir pastovus šiluminis efektyvumas.
Keraminio vamzdžio konstrukcija padidina galios tankį ir aušinimo efektyvumą, perduodama šilumą per vidinę šerdies struktūrą. Po apvijos rezistorius yra padengtas aukštos temperatūros liepsnai atspariu izoliaciniu sluoksniu, apsaugančiu varžos laidą nuo oksidacijos, drėgmės ir aplinkos poveikio, o tai padeda išlaikyti stabilų veikimą pramoninėmis sąlygomis.
Šis rezistorius, tinkamas naudoti pramonėje, dažniausiai naudojamas VFD stabdžių sistemose, variklio paleidimo grandinėse, apkrovos bandymo įrangoje, suvirinimo aparatuose ir kitose elektros sistemose, kurioms reikalingas kontroliuojamas energijos išsklaidymo ir patikimo šiluminio charakteristikos.
Rezistorius paverčia elektros energiją į šilumą per varžos lydinio laidą, apvyniotą aplink keraminį vamzdelį. Keramikinė šerdis užtikrina izoliaciją ir padeda perduoti šilumą į aplinką, kad būtų galima veiksmingai kontroliuoti temperatūrą.
Stabilus veikimas esant didelei srovei, trumpalaikei perkrovai ir pakartotinio perjungimo sąlygoms, tinka dinaminiam stabdymui, variklio užvedimui, srovės ribojimui, apkrovos modeliavimui, įtampos kritimui ir energijos suvartojimui.
| Modelio kodas | Reikšmė | Aprašymas |
|---|---|---|
| CRR | Gaminių serija | Vamzdinis rezistorius |
| 2500W | Nominali galia | 2500 vatų |
| 54.4R | Vardinis atsparumas | 54,4 Ω |
| J | Pasipriešinimo tolerancija | J = ±5 % (nebūtina: K = ±10 %, H = ±3 %) |
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 50W--10kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω--1kΩ |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Atitikties standartas | GB/T 5792 |
Apvijos struktūra tiesiogiai veikia rezistoriaus šilumos išsklaidymo galimybes, induktyvumą ir pritaikymo tinkamumą.
Atsparumo viela apvyniojama įprastu spiralės būdu aplink keraminį vamzdelį. Ši struktūra yra paprastas ir ekonomiškas sprendimas žemo dažnio galios išsklaidymui, kai induktyvumas nėra esminis rūpestis.
Atsparumo viela suformuojama į gofruotą profilį ir montuojama vertikaliai ant keraminio vamzdžio. Ši konstrukcija žymiai padidina aušinimo paviršiaus plotą ir sumažina parazitinį induktyvumą, todėl idealiai tinka VFD stabdžių sistemoms, impulsinėms apkrovoms ir programoms, kurioms reikia geresnių šiluminių savybių.
Suteikia nuolatinę atsparumo vertę ir tinka daugeliui standartinių pramoninių pritaikymų, kuriems reikalingas stabilus ir priežiūros nereikalaujantis veikimas.
Atsparumas gali būti reguliuojamas naudojant kilnojamąjį metalinį spaustuką arba sriegimo mechanizmą, leidžiantį lanksčiai nustatyti atsparumo nustatymus įrangos paleidimo, bandymo ir kintamos apkrovos metu.
Galima įsigyti su keliais sriegimo taškais, kad būtų užtikrintos skirtingos vieno rezistoriaus varžos vertės, todėl tinka sudėtingoms elektros grandinėms ir kelių pakopų apkrovos valdymui.
Pagaminta iš aukštos kokybės izoliacinės keramikos, vamzdis užtikrina puikų dielektrinį stiprumą, efektyvų šilumos perdavimą, didelį mechaninį stiprumą ir išskirtinį atsparumą šiluminiam smūgiui nuolatinio pramoninio darbo metu.
Galimas nikelio-chromo (Ni-Cr), manganino ir konstantano lydinių, varžos laidas pasižymi stabiliomis elektrinėmis charakteristikomis, puikia perkrovos galia ir ilgalaikiu atsparumo stabilumu, kai kartojasi šiluminiai ciklai.
Aplinkai nekenksminga neorganinė izoliacinė danga apsaugo atsparumo laidą nuo oksidacijos, drėgmės, dulkių ir korozijos, kartu užtikrindama patikimą antipireną pagal UL94V-2 reikalavimus.
Keraminis vamzdis veikia ir kaip izoliacinė atrama, ir kaip efektyvi šilumos išsklaidymo terpė, leidžianti rezistorius tiekti didesnę galią esant kompaktiškam plotui. Dėl to jis idealiai tinka pramoniniams tikslams, kur įrengimo erdvė yra ribota.
Didelis keraminio vamzdžio šilumos laidumas leidžia greitai perduoti šilumą iš varžos laido į aplinkinį orą. Pasirenkama vertikali gofruota apvija dar labiau padidina aušinimo paviršiaus plotą, pagerina nuolatinės apkrovos efektyvumą ir sumažina darbinę temperatūrą.
Pagamintas iš aukštos kokybės keraminių medžiagų ir apsaugotas aukštos temperatūros neorganine izoliacine danga, rezistorius gali atlaikyti iki 350°C darbinę temperatūrą. Stiklo emaliu dengtos versijos yra skirtos darbams, kuriems reikalinga temperatūra iki 375°C.
Sukurtas didelės srovės ir trumpalaikėms perkrovoms, rezistorius užtikrina puikų atsparumą šiluminiam smūgiui ir pakartotinai impulsinei apkrovai. Jis puikiai tinka variklio užvedimui, dinaminiam stabdymui ir apkrovos bandymams.
DUFEW siūlo fiksuotus, reguliuojamus, kelių gnybtų, mažos induktyvumo ir pagal užsakymą sukurtus vamzdinius rezistorius, kad atitiktų įvairius elektros ir mechaninius reikalavimus įvairiose pramonės šakose.
Rezistorius gali būti tiekiamas su įvairiomis tvirtinimo kronšteinais ir gnybtų konfigūracijomis, leidžiančiomis patogiai montuoti elektros spintelėse, apkrovų blokuose, bandymo įrangoje ir pramoninėse mašinose.
Aukščiausios kokybės atsparumo lydinio viela, patvari keraminė konstrukcija ir oksidacijai atspari apsauginė danga užtikrina stabilias atsparumo vertes, puikų terminį stabilumą ir ilgesnį tarnavimo laiką sudėtingomis eksploatavimo sąlygomis.
Plačiai naudojamas suvirinimo aparatuose, pramoninėse valdymo spintose ir elektros automatikos sistemose, skirtose srovės ribojimui, įtampos kritimui ir energijos išsklaidymui.
Tinka apkrovos blokams, įdegimo bandymo įrangai, akumuliatoriaus iškrovimo sistemoms ir maitinimo šaltinio senėjimo bandymams, kai reikalingas stabilus energijos išsklaidymas.
Taikoma mažos ir vidutinės galios VFD stabdžių sistemose, variklio paleidimo grandinėse, servo pavaros sistemose ir pramoninėje transmisijos įrangoje, kuriai reikia patikimo stabdymo ir apkrovos valdymo.
Naudojamas elektrinėje matavimo įrangoje, apsaugos grandinėse, skirstomuosiuose įrenginiuose ir valdymo skyduose, siekiant užtikrinti stabilų atsparumą ir pagerinti grandinės patikimumą.
Idealus pakaitinis sprendimas pramoninės įrangos priežiūrai, mašinų atnaujinimui ir OĮG gamybai su lanksčiu pritaikymu tarptautiniams klientams.
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 × vardinė galia 5 sekundes | Nėra matomų pažeidimų |
| Įkelti gyvenimą | Ciklinis veikimas (10 s ĮJUNGTA / 90 s IŠJUNGTA) | ＞ 9000 valandų |
| Atsparumas drėgmei karščiui | 40°C ±2°C, 90--95 % RH, 100 val. | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitos temperatūros dviratis | -55°C / 55°C / 155°C, 15 minučių kiekviena, 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C 2 valandas | Jokių matomų spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas (TCR) | Nominali apkrova ir pradinis pasipriešinimas | ＜300 ppm/°C |
| Atsparumas liepsnai | 10 × vardinė galia 5 minutes | Šviečia raudonai be atviros liepsnos |
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N / 30 sekundžių | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1 g, 98 m/s² | Jokių matomų konstrukcinių pažeidimų |
| Atsparumas litavimo karščiui | Gnybtai 3 sekundėms panardinami į 350±5°C litavimą | ΔR ≤ ± (1 %R + 0,05Ω) |
| Lituojamumas | Gnybtai 5 sekundėms panardinami į 235±5°C lydmetalą | Lydmetalis ≥ 95 % |
Pastaba: visi veikimo duomenys matuojami standartinėmis laboratorinėmis sąlygomis pagal GB/T 5792. Faktinės charakteristikos gali skirtis priklausomai nuo įrengimo sąlygų, aplinkos temperatūros ir veikimo ciklo.
| Palyginimo elementas | Vamzdinis rezistorius DUFEW | Įprastas nevamzdinis galios rezistorius |
|---|---|---|
| Pagrindinė struktūra | Didelio stiprumo keraminis vamzdis yra izoliacinė atrama ir šilumos išsklaidymo terpė | Atraminė konstrukcija pirmiausia yra mechaninė, o šilumos išsklaidymo galimybė yra gana ribota |
| Galios tankis | Didesnė galia toje pačioje montavimo vietoje dėl efektyvaus šilumos laidumo | Mažesnis galios tankis dėl konstrukcinių ir aušinimo apribojimų |
| Šilumos išsklaidymo | Keraminis vamzdis užtikrina greitą šilumos perdavimą; pasirenkama gofruota apvija dar labiau pagerina aušinimo efektyvumą | Šilumos išsklaidymas daugiausia priklauso nuo paviršiaus ploto ir paprastai yra mažiau efektyvus |
| Konfigūravimo parinktys | Galimos fiksuotos, reguliuojamos, kelių gnybtų ir mažos induktyvumo versijos | Dažniausiai fiksuoto pasipriešinimo konstrukcijos su ribotu konfigūracijos lankstumu |
| Mechaninis stiprumas | Storasienė aliuminio oksido keramikos konstrukcija užtikrina puikų atsparumą smūgiams ir ilgalaikį konstrukcijos stabilumą | Plonos keramikos arba plėvelės konstrukcijos yra labiau linkusios įtrūkti ar pažeisti transportuojant ir montuojant |
| Priežiūra | Lygus cilindrinis paviršius sumažina dulkių kaupimąsi ir supaprastina įprastą valymą | Ant netaisyklingų paviršių gali lengviau kaupti dulkes, todėl juos reikia dažniau valyti |
| Tipinės programos | Dinaminis stabdymas, variklio paleidimas, apkrovų blokai, bandymo įranga, pramoninė automatika, suvirinimo aparatai | Bendrosios paskirties elektroninės grandinės ir įprastinės galios išsklaidymo programos |
DUFEW specializuojasi pramoninių galios rezistorių ir galios elektroninių komponentų projektavimo ir gamybos srityje, tiekdama patikimus produktus pasauliniams originalios įrangos gamintojams, platintojams ir pramonės vartotojams.
Mūsų gaminių asortimentą sudaro vamzdiniai rezistoriai, gofruoti rezistoriai, aliumininiai rezistoriai, stabdymo rezistorių blokai, reaktoriai, stabdymo blokai, transformatoriai, filtrai ir apkrovos tikrinimo sistemos.
Kiekvienas gaminys gaminamas taikant standartizuotus gamybos procesus, o prieš išsiunčiant jam atliekami išsamūs elektriniai ir mechaniniai bandymai, siekiant užtikrinti stabilų veikimą ir pastovią kokybę.
Mes teikiame pritaikytas varžos vertes, galios rodiklius, matmenis, gnybtų tipus, apvijų konstrukcijas ir montavimo sprendimus, pagrįstus kliento brėžiniais arba pritaikymo reikalavimais.
Turėdami modernias gamybos patalpas ir patyrusią inžinierių komandą, DUFEW užtikrina stabilų gamybos pajėgumą, greitą pristatymo laiką ir profesionalią techninę pagalbą viso projekto metu.
A: Vamzdinis rezistorius yra vielinio apvyniojimo rezistorius, kurio izoliacinė šerdis naudoja keraminį vamzdelį. Palyginti su plokščiais ar plokščių modeliais, vamzdinė konstrukcija užtikrina geresnį šilumos išsklaidymą, didesnį galios tankį, geresnį mechaninį stiprumą ir didesnį lankstumą reguliuojamoms arba kelių gnybtų konfigūracijoms.
A: Taip. DUFEW teikia visas OEM ir ODM pritaikymo paslaugas, įskaitant varžos vertes, galios įvertinimus, matmenis, varžos laidų medžiagas, gnybtų tipus, tvirtinimo laikiklius, reguliuojamas konstrukcijas ir kelių gnybtų konfigūracijas pagal jūsų brėžinius ar taikymo reikalavimus.
A: Standartinė versija turi IP00 atviro tipo konstrukciją ir yra skirta montuoti elektros spintų ar įrangos viduje. Didelės drėgmės arba atšiaurioje darbo aplinkoje rekomenduojame pasirinkti stiklo emaliu dengtą arba specialiai apsaugotą versiją arba naudoti atitinkamą gaubtą ir drėgmei atsparias priemones.
A: Pakeitimas turi atitikti pradinę varžos vertę, galią, darbinę įtampą ir montavimo matmenis. Jei originalus modelis nepasiekiamas, DUFEW gali rekomenduoti lygiavertį arba atnaujintą sprendimą pagal jūsų programą, kad užtikrintų saugų ir patikimą veikimą.
A: Fiksuoti modeliai idealiai tinka įrangai, kuriai keliami stabilaus pasipriešinimo reikalavimai, o reguliuojamos versijos geriau tinka paleidimui, bandymams, apkrovos modeliavimui ir programoms, kurioms veikimo metu reikia reguliuoti pasipriešinimą.
A: Jis plačiai naudojamas variklinėse pavarose, inverterinėse stabdžių sistemose, suvirinimo įrangoje, apkrovos blokuose, galios bandymo įrangoje, pramoninėje automatikoje, elektros valdymo skyduose, akumuliatoriaus iškrovimo sistemose, atsinaujinančios energijos įrangoje, geležinkelių sistemose ir kitose sunkiose pramonės srityse.
DUFEW gamina aukštos kokybės vamzdinius rezistorius, skirtus pramoniniam galios valdymui, stabdžių sistemoms, apkrovos bandymams ir energijos išsklaidymo programoms. Nesvarbu, ar jums reikalingas standartinis produktas, ar visiškai pritaikytas sprendimas, mūsų inžinierių komanda yra pasirengusi teikti profesionalią techninę pagalbą ir greitas kainas.
- OEM ir ODM gamyba
- Individualios varžos vertės
- Galia nuo 50W iki 10kW
- Reguliuojamas ir kelių terminalų dizainas
- Individualūs matmenys ir montavimo sprendimai
- Inžinerinio atrankos palaikymas
- Stabili masinė gamyba
- Pristatymas visame pasaulyje
Susisiekite su DUFEW šiandien, kad aptartumėte paraiškos reikalavimus ir gautumėte individualų pasiūlymą.
