Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

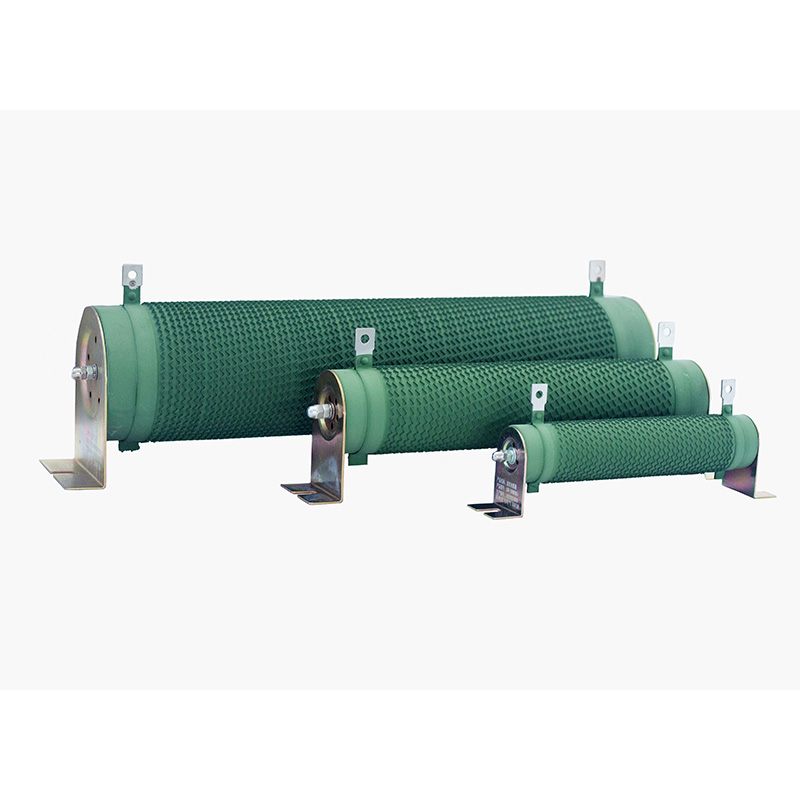

DUFEW CRR serijos inverterio gofruotasis rezistorius yra didelės galios stabdymo komponentas, skirtas keitiklio energijos išsklaidymo sistemoms. Greito variklio lėtėjimo metu regeneracinė energija grąžinama į keitiklio nuolatinės srovės magistralę, todėl įtampa pakyla. Be tinkamo energijos valdymo per didelė įtampa gali sukelti apsaugą nuo viršįtampių arba sugadinti galios puslaidininkinius komponentus.
CRR serijoje naudojama aukštos kokybės nikelio-chromo (Ni-Cr) arba konstantano lydinio juosta, tiksliai suformuota į gofruotą struktūrą ir vertikaliai apvyniota aplink tuščiavidurę keraminę šerdį, kurioje yra daug aliuminio oksido. Ši konstrukcija padidina šilumos išsklaidymo plotą, pagerina šiluminį efektyvumą ir sumažina parazitinį induktyvumą, kad sumažintų įtampos šuolius aukšto dažnio perjungimo metu.
Sukurtas dažnoms stabdymo sąlygoms, gaminys užtikrina stiprią trumpalaikę perkrovą, stabilias šilumines charakteristikas ir patikimą veikimą pramoninėje aplinkoje. Jis dažniausiai naudojamas liftuose, kranuose, valcavimo staklėse, liejimo mašinose, centrifugose, konvejeriuose ir kitose kintamo dažnio pavarų sistemose.
Variklio lėtėjimo metu regeneracinė energija iš keitiklio nuolatinės srovės magistralės perduodama į stabdžių įrenginį ir per varžos elementą paverčiama šiluma. Šis procesas padeda išvengti nuolatinės srovės magistralės viršįtampio, apsaugoti keitiklio komponentus ir išlaikyti stabilų stabdymo efektyvumą pasikartojančiomis eksploatavimo sąlygomis.
| Modelio kodas | Reikšmė | Aprašymas |
|---|---|---|
| CRR | Gaminių serija | Inverterio gofruotas rezistorius |
| 2500W | Nominali galia | 2500 vatų |
| 54.4R | Vardinis atsparumas | 54,4 Ω |
| J | Pasipriešinimo tolerancija | J = ±5 % (nebūtina: K = ±10 %, H = ±3 %) |
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 50W--10kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω--1kΩ |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Atitikties standartas | GB/T 5792 |
Rezistorius pastatytas ant vientisos didelio aliuminio oksido keramikos šerdies su tuščiaviduriu oro kanalu, kuris skatina nuolatinį oro srautą efektyviam vėsinimui. Keraminė konstrukcija atlaiko pasikartojančius stabdymo ciklus aukštoje temperatūroje be įtrūkimų, išlaiko puikias izoliacijos savybes ir efektyviai sugeria šiluminį smūgį greito energijos išsklaidymo metu.
Šildymo elementas pagamintas iš didelės varžos nikelio-chromo lydinio juostelės, tiksliai įspaustos į ištisinį gofruotą profilį. Palyginti su įprastu apvalios vielos apvija, gofruotoji juosta užtikrina didesnį šilumos išsklaidymo plotą, didesnę srovės pralaidumą ir stabilesnį pasipriešinimą kartotinio paleidimo ir sustabdymo stabdymo sąlygomis. Temperatūros koeficientas išlieka žemiau300 ppm/°C.
Gnybtai, fiksavimo spaustukai ir tvirtinimo kronšteinai yra pagaminti iš sutirštinto nerūdijančio plieno su antikoroziniu pasyvavimu. Agregatas išlaiko saugų mechaninį tvirtinimą veikiant nuolatinei vibracijai, atlaiko pasikartojančią litavimo šilumą ir sumažina oksidacijos sukeltą kontaktinį pasipriešinimą, užtikrinant patikimą veikimą sudėtingose inverterių sistemose.
Aplinkai nekenksminga neorganinė izoliacinė danga puikiai atspari aukštai temperatūrai, korozijai, drėgmei ir dulkėms. Trumpalaikės perkrovos sąlygomis rezistorius gali švytėti raudonai nesukeldamas atviros liepsnos, o tai padeda pagerinti eksploatavimo saugą ir prailginti lydinio juostelės tarnavimo laiką pramoninėje aplinkoje.
Specialiai suprojektuotas VFD stabdymui, rezistorius greitai išsklaido regeneracinę energiją, susidarančią variklio lėtėjimo metu, veiksmingai užkertant kelią nuolatinės srovės magistralės įtampos kilimui ir pašalinant keitiklio viršįtampio (OV) aliarmus.
Vertikaliai suvyniota gofruoto lydinio juosta suteikia žymiai didesnį aušinimo paviršių nei įprasti vieliniai rezistoriai. Kartu su tuščiaviduria keramine šerdimi jis užtikrina efektyvų šilumos perdavimą, žemesnę darbinę temperatūrą ir stabilų veikimą dažnų stabdymo ciklų paleidimo ir sustabdymo metu.
Sukurta atlaikyti10 kartų didesnė už vardinę galią iki 5 sekundžių, rezistorius lengvai susidoroja su didelės energijos impulsais, generuojamais avarinio stabdymo, didelės apkrovos nuleidimo ir greito variklio lėtėjimo metu be matomų pažeidimų.
Pagamintas iš didelio aliuminio oksido keramikos, tvirto nerūdijančio plieno aparatūros ir UL94V-2 antipireno dangos, rezistorius pasižymi puikiu atsparumu vibracijai, korozijai, dulkėms, drėgmei ir pakartotiniam šiluminiam ciklui, todėl užtikrina ilgalaikį patikimumą sudėtingose pramonės srityse.
Sustiprintas nerūdijančio plieno tvirtinimo mazgas palaiko saugias elektros jungtis net ir esant nuolatinei vibracijai, todėl rezistorius idealiai tinka kranams, valcavimo staklynams, liftams ir kitai sunkiajai inverteriu varomai įrangai.
Galimas su atsparumo tolerancija±3 %, ±5 % ir ±10 %, CRR serija apima galios reitingus nuo50W iki 10kWir palaiko pasirinktines varžos vertes, matmenis, gnybtų stilius ir montavimo konfigūracijas, kad atitiktų specifinius keitiklio reikalavimus.
Neorganinė izoliacinė danga yra antipireninė, nerūkanti ir atitinkantiUL94V-2reikalavimus. Perkrovos sąlygomis rezistorius šviečia raudonai, nesukeldamas atviros liepsnos, o tai padeda pagerinti darbo saugumą.
Idealiai tinka kranams, liftams, keltuvams, gervėms ir kėlimo platformoms, kurioms reikalingas dažnas greitėjimas ir stabdymas, išlaikant stabilų keitiklio veikimą.
Tinka valcavimo staklėms, liejimo staklėms, CNC įrangai, vielos tempimo mašinoms, tekstilės mašinoms ir kitai apdorojimo įrangai su pasikartojančiais stabdymo ciklais.
Plačiai naudojamas konvejerių sistemose, automatizuotose gamybos linijose, logistikos įrangoje ir sandėlių automatizacijoje, siekiant sugerti regeneracinio stabdymo energiją ir pagerinti sistemos stabilumą.
Rekomenduojamas variklių bandymo sistemoms, apkrovos modeliavimo įrangai, laboratorinių bandymų stendams, centrifugoms ir kitoms specializuotoms pramoninėms reikmėms, kurioms reikalingas patikimas stabdymo energijos išsklaidymas.
DUFEW specializuojasi aukštos kokybės galios elektroninių komponentų kūrime ir gamyboje, tiekdama patikimus produktus ir integruotus sprendimus pramoniniams vartotojams, platintojams ir OEM klientams.
Šiuolaikinės gamybos patalpos, standartizuoti gamybos procesai ir griežta kokybės kontrolė užtikrina stabilų elektros našumą, pastovią gaminių kokybę ir patikimą ilgalaikį veikimą.
Be inverterių stabdymo rezistorių, DUFEW siūlo platų galios elektronikos gaminių asortimentą, įskaitant reaktorius, stabdymo blokus, filtrus, transformatorius, apkrovos blokus ir įvairius pramoninius rezistorių sprendimus.
Pagal kliento brėžinius arba technines specifikacijas galima pasirinkti pritaikytas varžos vertes, galios rodiklius, matmenis, gnybtų konfigūraciją ir montavimo galimybes.
Su efektyviu gamybos valdymu ir patyrusiu inžineriniu palaikymu DUFEW teikia stabilų pristatymo laiką, greitą techninę pagalbą ir profesionalias produktų atrankos paslaugas pasauliniams klientams.
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 × vardinė galia 5 sekundes | Nėra matomų pažeidimų |
| Įkelti gyvenimą | Ciklinis veikimas (10 s ĮJUNGTA / 90 s IŠJUNGTA) | ＞ 9000 valandų |
| Atsparumas drėgmei karščiui | 40°C ±2°C, 90--95 % RH, 100 val. | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitos temperatūros dviratis | -55°C / 55°C / 155°C, 15 minučių kiekviena, 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C 2 valandas | Jokių matomų spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Rated Load vs. Initial Resistance | ＜300 ppm/°C |
| Atsparumas liepsnai | 10 × vardinė galia 5 minutes | Šviečia raudonai be atviros liepsnos |
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N / 30 sekundžių | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1 g, 98 m/s² | Jokių matomų konstrukcinių pažeidimų |
| Atsparumas litavimo karščiui | Gnybtai 3 sekundėms panardinami į 350±5°C litavimą | ΔR ≤ ± (1 %R + 0,05Ω) |
| Lituojamumas | Gnybtai 5 sekundėms panardinami į 235±5°C lydmetalą | Lydmetalis ≥ 95 % |
Pastaba: Visi veikimo duomenys gauti standartinėmis laboratorinių tyrimų sąlygomis pagalGB/T 5792užtikrinti pastovią kokybę ir patikimą gaminio veikimą.
| Palyginimo elementas | DUFEW inverterio gofruotas rezistorius | Bendrosios paskirties galios rezistorius |
|---|---|---|
| Pirminis taikymas | Sukurta specialiai VFD dinaminiam stabdymui ir regeneraciniam energijos išsklaidymui | Sukurtas nuolatiniam galios išsklaidymui ir bendrosios paskirties elektros grandinėms |
| Veiklos pareiga | Trumpalaikis didelės energijos impulsų veikimas su pertrūkiais darbo ciklais | Nepertraukiamas arba pastovus veikimas |
| Pasirinkimo metodas | Atsparumas parinktas pagal keitiklio specifikacijas; galia, apskaičiuota pagal stabdymo darbo ciklą | Parenkama pagal nuolatinio galios sklaidos reikalavimus |
| Perkrovos galimybė | Atlaiko iki10 × vardinė galia 5 sekundes, idealiai tinka regeneraciniam stabdymui | Ribota perkrovos galimybė; netinka pakartotiniams didelės energijos impulsams |
| Šilumos išsklaidymo | Gofruotos juostelės struktūra užtikrina didelį aušinimo paviršių efektyviam šilumos perdavimui | Įprasta apvija užtikrina ribotą aušinimo efektyvumą |
| Darbinė temperatūra | Paviršiaus temperatūra iki300°Csu350°Ckarščiui atspari danga | Paprastai žemiau200°Cpriklausomai nuo rezistoriaus tipo |
| Įtampos šuolių slopinimas | Gofruota apvija padeda sumažinti perjungimo įtampos šuolius ir pagerina keitiklio stabilumą | Nėra optimizavimo įtampos šuolių slopinimui |
| Mechaninis patikimumas | Nerūdijančio plieno gnybtai ir laikikliai užtikrina puikų atsparumą vibracijai sunkiems pramoniniams įrengimams | Standartinė konstrukcija, skirta bendrai elektros įrangai |
| Tipinės programos | Liftai, kranai, valcavimo staklės, servo sistemos, liejimo mašinos, konvejeriai | Bendra elektroninė įranga, maitinimo šaltiniai, apšvietimo grandinės ir pramoninės valdymo sistemos |
A: Inverterio stabdymo rezistorius yra specialiai sukurtas sugerti regeneracinę energiją, susidarančią variklio lėtėjimo metu. Skirtingai nuo standartinių galios rezistorių, jis veikia trumpo veikimo, didelio energijos impulsų sąlygomis ir yra optimizuotas nepertraukiamam galios išsklaidymui, o nepertraukiamam stabdymui.
A: Atsparumo vertė turi atitikti keitiklio gamintojo rekomenduojamą specifikaciją, o galia turi būti parenkama pagal stabdymo dažnį, stabdymo laiką, darbo ciklą ir variklio galią. Jei nesate tikri, DUFEW inžinierių komanda gali rekomenduoti tinkamą modelį pagal jūsų programą.
A: Paprastai taip yranerekomenduojama. Skirtingi keitikliai gali turėti skirtingą stabdymo įtampą ir veikimo seką. Bendras rezistorius gali sukelti nestabilų veikimą arba nepakankamą stabdymo efektyvumą. Jei reikalingas bendras rezistorius, reikia atidžiai apskaičiuoti varžos vertę ir galią.
A: Taip. Teikiame OEM ir ODM gamybos paslaugas, įskaitant pritaikytas varžos vertes, galios reitingus, matmenis, gnybtų stilius, tvirtinimo kronšteinus ir užbaigtus sprendimus pagal kliento brėžinius ar technines specifikacijas.
A: Jis skirtas standartiniams VFD stabdymui, kai pagrindiniai reikalavimai yra didelė perkrovos galimybė ir efektyvus šilumos išsklaidymas. ANeindukcinis gofruotas rezistoriusrekomenduojamas aukšto dažnio PWM grandinėms, energijos kaupimo sistemoms ir taikomoms programoms, kuriose itin mažas induktyvumas yra labai svarbus.
A: Inverteriniai stabdymo rezistoriai plačiai naudojami liftuose, kranuose, keltuvuose, valcavimo staklėse, liejimo mašinose, konvejeriuose, tekstilės mašinose, automatizuotose gamybos linijose, servo pavaros sistemose ir atsinaujinančios energijos įrangoje.
DUFEW užtikrina aukštą kokybęInverterio gofruoti rezistoriaipramoninei automatikai, atsinaujinančiai energijai ir variklinėms pavaroms visame pasaulyje. Nesvarbu, ar jums reikalingas standartinis produktas, ar visiškai pritaikytas sprendimas, mūsų inžinierių komanda yra pasirengusi paremti jūsų projektą profesionaliomis rekomendacijomis ir greita gamyba.
- OEM ir ODM gamyba
- Individualizuotos varžos vertės
- Individualūs galios rodikliai (50 W–10 kW)
- Individualūs matmenys ir montavimo parinktys
- Techninis atrankos palaikymas
- Stabili masinė gamyba
- Greitas pasaulinis pristatymas
Susisiekite su DUFEW šiandien ir aptarkite savo paraišką arba paprašykite konkurencingos kainos.
