Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

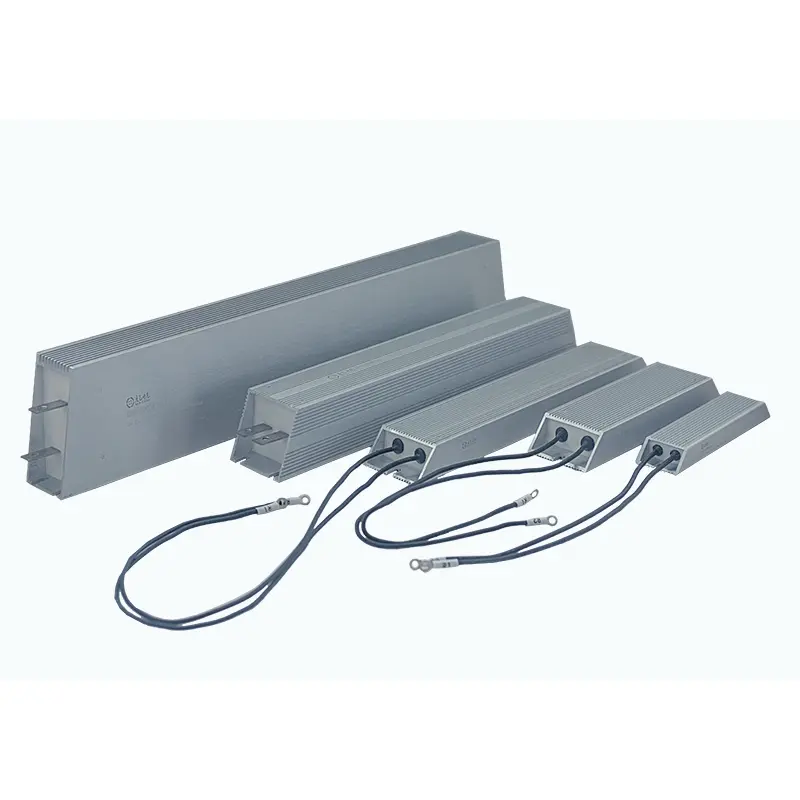

DUFEW Inverter Aluminium Clad Resistor yra specialiai sukurtas kintamo dažnio pavaros (VFD) stabdžių sistemoms, servo pavaroms ir pramoninių variklių valdymo programoms, kurioms reikalingas patikimas regeneracinės energijos sugėrimas.
Variklio lėtėjimo, kėlimo ar greito stabdymo metu variklis generuoja regeneracinę energiją, kuri teka atgal į keitiklio nuolatinės srovės magistralę. Jei šios energijos negalima efektyviai sunaudoti, per didelė įtampa gali sukelti keitiklio viršįtampio gedimus arba sugadinti maitinimo komponentus.
DUFEW inverteriniai stabdymo rezistoriai regeneruotą elektros energiją paverčia šilumos energija per didelio našumo aliuminiu dengtą rezistoriaus struktūrą, padeda išlaikyti stabilų keitiklio veikimą ir pagerinti sistemos saugumą.
Turėdamas patvarų aliuminio lydinio korpusą, aukštos izoliacijos kapsuliavimo technologiją ir optimizuotą šilumos valdymo dizainą, DUFEW siūlo patikimus stabdymo rezistorių sprendimus pramoninės automatikos gamintojams, keitiklių tiekėjams ir įrangos gamintojams visame pasaulyje.
Galimos 50 W–6KW galios, 0,01 Ω–120 kΩ varžos vertės ir pritaikomos specifikacijos, kad atitiktų skirtingus inverterio stabdymo reikalavimus.
Skirtingai nei bendrosios paskirties rezistoriai, inverterių stabdymo rezistoriai turi atlaikyti pasikartojančius trumpalaikius didelės galios energijos impulsus stabdymo ciklų metu.
DUFEW inverterio aliuminiu plakiruotas rezistorius yra sukurtas taip, kad galėtų valdyti:
- Staigus regeneracinės energijos išsiskyrimas
- Dažni pagreičio ir lėtėjimo ciklai
- Trumpalaikės perkrovos sąlygos
- Dinaminio stabdymo reikalavimai
Saugiai išsklaidydamas energijos perteklių, jis padeda:
- Apsaugokite nuo nuolatinės srovės magistralės viršįtampio
- Apsaugokite inverterių modulius
- Pagerinti stabdymo reakciją
- Padidinti įrangos patikimumą
| Funkcija | Nauda |
|---|---|
| Sukurta VFD stabdymui | Atitinka kintamo dažnio pavaros energijos išsklaidymo reikalavimus |
| Didelė impulsų energijos sugerties galimybė | Valdo pasikartojančius stabdymo ir regeneracijos ciklus |
| Aliuminio lydinio šilumos išsklaidymo korpusas | Veikimo metu greitai perduoda šilumą |
| Visiškai uždara kapsuliuota konstrukcija | Apsaugo nuo dulkių, drėgmės ir vibracijos |
| Standartinis montavimo angos dizainas | Lengvas montavimas ir keitimas |
| Kelios terminalo parinktys | Palaiko skirtingus laidų reikalavimus |
| Individualios varžos ir galios parinktys | Atitinka skirtingas keitiklio specifikacijas |
Rezistoriaus elementas pagamintas iš aukštos temperatūros izoliacinių medžiagų ir apvyniotas aukščiausios kokybės nikelio-chromo (Ni-Cr) arba vario-nikelio (Cu-Ni) lydinio atsparumo viela. Atlikus žėručio izoliacijos izoliaciją, mazgas užpildomas antipirenu terminiu junginiu ir uždaromas aliuminio lydinio korpuse.
Ši integruota konstrukcija pagerina mechaninį stiprumą, atsparumą vibracijai, šilumos perdavimo efektyvumą ir ilgalaikį veikimo patikimumą pramoniniuose stabdžiuose.
Vidinėje struktūroje naudojamas kvarcinis užpildas kartu su specialiais rišikliais, siekiant padidinti šilumos laidumą. Palyginti su tradicine oro izoliacija, ši konstrukcija efektyviau perduoda šilumą iš rezistoriaus elemento į aliuminio korpusą.
Kartu su išoriniais šilumos išsklaidymo grioveliais šiluminė konstrukcija padeda išlaikyti stabilias stabdymo charakteristikas, pagerinti temperatūros balansą ir pailginti tarnavimo laiką esant pasikartojančioms apkrovoms.
DUFEW palaiko įvairias prijungimo galimybes, įskaitant nerūdijančio plieno gnybtus ir aukštos temperatūros švino laidus, kad atitiktų įvairius montavimo reikalavimus. Integruotos tvirtinimo angos palengvina montavimą inverterių spintose ir pramoninėse valdymo sistemose.
Norint pasirinkti tinkamą rezistorių, reikia atsižvelgti į keitiklio parametrus, stabdymo sąlygas ir montavimo aplinką.
| Atrankos faktorius | Svarstymas |
|---|---|
| Atsparumo vertė | Turi atitikti keitiklio gamintojo rekomenduojamą pasipriešinimo stabdymui diapazoną |
| Galios įvertinimas | Parenkama pagal stabdymo dažnį ir reikalingą energijos sugėrimo pajėgumą |
| Variklio galia | Didesnė variklio galia paprastai reikalauja stipresnės stabdymo galimybės |
| Darbo ciklas | Dažnam stabdymui reikalinga didesnė šiluminė galia |
| Diegimo aplinka | Reikėtų įvertinti vėdinimo sąlygas ir spintos vėsinimo projektą |
Neteisingai parinktas rezistorius gali sukelti per didelę stabdymo srovę, nepakankamą stabdymo momentą, perkaitimą arba inverterio apsaugos signalus. DUFEW rekomenduoja pasirinkti tinkamas varžos vertes pagal keitiklio specifikacijas ir faktinius veikimo reikalavimus.
| Taikymas | Funkcija |
|---|---|
| Kintamo dažnio diskai (VFD) | Sugeria regeneracinę energiją stabdant varikliu |
| Servo pavaros sistemos | Valdo servo variklio lėtėjimo energiją |
| Liftai | Valdo nuleidimo ir stabdymo metu generuojamą energiją |
| Kranai ir kėlimo įranga | Palaiko dažną start-stop veikimą |
| Pramonės automatikos įranga | Suteikia dinaminio stabdymo apsaugą |
| Elektroninis apkrovos testavimas | Veikia kaip didelės galios varžinė apkrova |
| Atsinaujinančios energijos įranga | Energijos iškrovos ir apsaugos grandinės |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Inverterio aliuminiu dengtas rezistorius |
| Taikymas | Dinaminis stabdymas / regeneracinės energijos išsklaidymas |
| Galios diapazonas | 50W – 6KW |
| Atsparumo diapazonas | 0,01Ω – 120kΩ |
| Darbinė įtampa | ≤1200V |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Atsparios vielos medžiaga | Nikelio-chromo / vario-nikelio lydinys |
| Būsto medžiaga | Aliuminio lydinys |
| Izoliacinė medžiaga | Aukštos temperatūros liepsną slopinantis junginys |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Apsaugos laipsnis | IP00 |
| Liepsnos įvertinimas | UL94V-2 |
| Standartinis | GB-5792 |
| Bandomasis elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC / 50Hz /60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpa perkrova | 10 kartų vardinė galia /5s | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinio iškrovimo veikimas | >9000 val |
| Atsparumas drėgmei | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃ iki 155 ℃ ciklai | Stabilus veikimas |
| Atsparumas karščiui | 350 ℃ / 2 val | Nėra akivaizdžios žalos |
| Liepsnos testas | 10 kartų vardinė galia | Nėra degimo |
| Palyginimas | DUFEW inverterio aliuminiu padengtas rezistorius | Bendras galios rezistorius |
|---|---|---|
| Taikymo tikslas | Sukurtas regeneraciniam stabdymo energijos sugėrimui | Sukurtas įprastoms apkrovoms |
| Energijos valdymas | Palaiko trumpalaikius didelės energijos impulsus | Daugiausia tinka stabiliems kroviniams |
| Variklio valdymo suderinamumas | Atitinka VFD ir servo stabdžių sistemas | Nėra keitiklio specifinio dizaino |
| Apsauga nuo viršįtampio | Padeda išvengti nuolatinės srovės magistralės viršįtampio gedimų | Ribotos apsaugos galimybės |
| Šiluminis dizainas | Optimizuotas kartotiniams stabdymo ciklams | Gali perkaisti dažnai pulsuojant |
| Montavimas | Sukurtas valdymo spintos integravimui | Bendrosios paskirties montavimas |
Prieš montuodami patikrinkite keitiklio modelį, rekomenduojamą pasipriešinimo diapazoną, reikalingą stabdymo galią ir darbo ciklą, kad įsitikintumėte, jog rezistorius atitinka sistemos reikalavimus.
Prieš montuodami patikrinkite aliuminio korpusą, gnybtus, kapsulės būklę ir tvirtinimo konstrukciją, kad įsitikintumėte, jog rezistorius nepažeistas ir paruoštas darbui.
Norint užtikrinti patikimą stabdymo veikimą, būtinas tinkamas šilumos išsklaidymas. Siekiant pagerinti oro srautą, rekomenduojama montuoti vertikaliai, o tarp rezistorių reikia išlaikyti pakankamą atstumą. Uždaroms spintoms, atsižvelgiant į eksploatavimo sąlygas, gali prireikti papildomo priverstinio vėdinimo.
Naudokite karščiui atsparius kabelius, užtikrinkite saugias gnybtų jungtis ir laikykite kuo trumpesnį atstumą tarp keitiklio ir rezistoriaus, kad padidintumėte ryšio patikimumą.
Sumontavę patikrinkite pasipriešinimo vertę, stebėkite paviršiaus temperatūrą veikimo metu ir patikrinkite stabdymo efektyvumą, kad įsitikintumėte, jog sistema veikia tinkamai.
DUFEW palaiko pritaikytus inverterio stabdymo rezistorių sprendimus, įskaitant:
| Pasirinktinis elementas | Galimos parinktys |
|---|---|
| Atsparumo vertė | Individualizuotos varžos, atitinkančios keitiklio reikalavimus |
| Galios įvertinimas | 50W-6KW |
| Būsto dydis | Individualūs matmenys |
| Terminalo tipas | Nerūdijantys gnybtai / švino laidai |
| Apsaugos komponentai | Pasirenkama šiluminė apsauga |
| Programos dizainas | Pritaikyta pagal stabdymo sąlygas |
Inverterio aliuminiu dengtas rezistorius sugeria regeneracinę energiją, susidarančią stabdant variklį, ir paverčia ją šilumos energija, užkertant kelią nuolatinės srovės magistralės viršįtampai ir apsaugodama keitiklio sistemą.
Atsparumo vertė turi atitikti keitiklio gamintojo rekomenduojamą diapazoną. Per maža vertė gali sukelti per didelę srovę, o per didelė vertė gali sumažinti stabdymo efektyvumą.
Taip. DUFEW inverteriniai stabdymo rezistoriai tinka servosistemoms, ypač tais atvejais, kai reikia greitai lėtėti ir kartoti stabdymo ciklus.
Taip. DUFEW palaiko terminių jungiklių arba temperatūros apsaugos komponentų pridėjimą programoms, kurioms reikalinga papildoma saugos stebėsena.
