Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

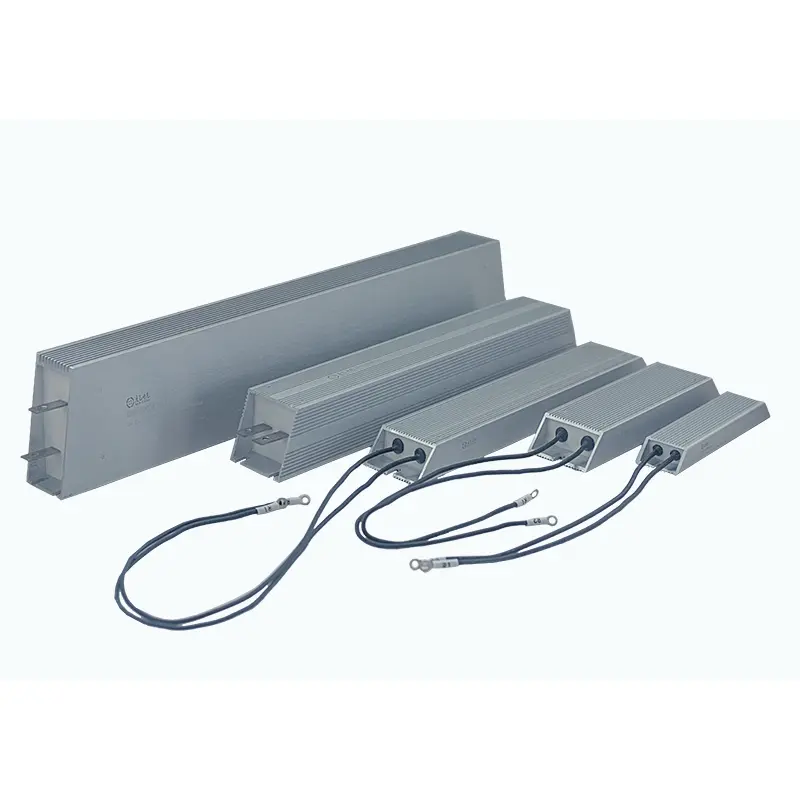

DUFEW neindukcinis aliuminio apvalkalas yra specialiai sukurtas didelės spartos perjungimo grandinėms, impulsinėms maitinimo sistemoms, keitiklių programoms ir tiksliajai elektroninei įrangai, kur įprasti laidiniai rezistoriai gali nukentėti nuo parazitinio induktyvumo poveikio.
Skirtingai nuo standartinių galios rezistorių, kurie generuoja papildomą indukcinę reaktyvumą greitų srovės pokyčių metu, DUFEW naudoja pažangią Ayrton-Perry bifilar apvijų struktūrą, kad sumažintų magnetinio lauko jungtį ir pasiektų ypač mažą induktyvumą.
Gerindamas srovės atsaką ir sumažindamas perjungimo trukdžius, šis rezistorius padeda apsaugoti jautrius maitinimo komponentus, pagerinti bangos formos stabilumą ir padidinti aukšto dažnio elektroninių sistemų patikimumą.
Galimi nuo 50W iki 6KW, kurių varžos vertės yra nuo 0,01Ω iki 120kΩ, DUFEW siūlo pritaikytus mažo induktyvumo rezistorių sprendimus galios elektronikos gamintojams, keitiklių tiekėjams, automatikos įmonėms ir pramonės įrangos gamintojams.
Šiuolaikinėje galios elektronikoje perjungimo dažnis ir toliau didėja, o komponentai tampa jautresni elektros triukšmui ir įtampos svyravimams.
Įprastas rezistorius gali sukelti nepageidaujamą induktyvumą greitų srovės perėjimų metu, todėl:
- Įtampos viršijimas
- Srovės bangos formos iškraipymas
- EMI trikdžiai
- Puslaidininkių įtempis
- Valdymo sistemos nestabilumas
DUFEW neindukcinis aliuminio apvalkalo rezistorius yra sukurtas siekiant išlaikyti stabilų elektrinį veikimą greitai kintančiomis srovės sąlygomis.
| Našumo funkcija | Inžinerinė vertė |
|---|---|
| Itin mažos induktyvumo apvijų konstrukcija | Sumažina nepageidaujamus indukcinius efektus didelės spartos perjungimo metu |
| Ayrton-Perry bifilar apvija | Panaikina magnetinius laukus, kuriuos sukuria srovė |
| Greitas elektros atsakas | Pagerina pereinamosios grandinės veikimą |
| Stabilios impulsinės apkrovos galimybė | Valdo pasikartojančius įkrovimo ir iškrovimo ciklus |
| Maži elektromagnetiniai trukdžiai | Sumažina triukšmą, turintį įtakos jautrioms grandinėms |
| Aliuminio šilumos valdymo struktūra | Išlaiko patikimą veikimą didelės galios sąlygomis |
Vidinė apvijos struktūra yra pagrindinis veiksnys, skiriantis mažo induktyvumo rezistorius nuo įprastų vielinių apvijų konstrukcijų. DUFEW naudoja Ayrton-Perry bifilar apvijos principą, naudojant du varžos laidus, apvyniotus priešingomis kryptimis, siekiant sumažinti magnetinius laukus, susidarančius srovės tekėjimo metu.
Leisdama dviejų apvijų magnetiniams laukams iš dalies panaikinti vienas kitą, ši struktūra žymiai sumažina grynąjį magnetinį srautą ir sumažina parazitinį induktyvumą, suteikdama greitesnį elektrinį atsaką ir pagerindama veikimą didelės spartos perjungimo programose.
Aukšto dažnio perjungimo sistemos dažnai patiria greitus srovės pokyčius, kai parazitinis induktyvumas gali sukelti nepageidaujamus įtampos šuolius ir paveikti grandinės stabilumą. DUFEW mažo induktyvumo rezistoriai yra skirti efektyviai valdyti pereinamąją energiją, slopinti perjungimo smailes, pagerinti bangos formos stabilumą ir sumažinti jautrių puslaidininkių komponentų įtampą.
Jie ypač tinka:
- IGBT keitiklių grandinės
- MOSFET perjungimo sistemos
- PWM galios keitikliai
- Aukšto dažnio elektroninės apkrovos
Regeneracinio arba dinaminio stabdymo metu energijos perteklius turi būti greitai išleidžiamas, kad būtų išlaikytas sistemos stabilumas. Mažos induktyvumo struktūra pagerina stabdymo reakciją, sumažina perjungimo trukdžius ir padeda apsaugoti keitiklio galios modulius nuo trumpalaikių elektros įtempių.
Aukšto dažnio maitinimo sistemose parazitinis induktyvumas gali turėti įtakos perjungimo bangų formoms ir bendram efektyvumui. DUFEW mažo induktyvumo rezistoriai užtikrina greitą reagavimo charakteristikas, tokias kaip slopinimo grandinės, srovės ribojimo grandinės ir impulsų sugerties grandinės.
Elektroninių bandymų sistemų atveju varžos komponentų atsako charakteristikos tiesiogiai įtakoja matavimo tikslumą. Optimizuotas mažos induktyvumo dizainas padeda pasiekti tikslesnį impulsų atsaką, sumažinti signalo iškraipymą ir pagerinti bandymo pakartojamumą.
| Struktūra | Funkcija |
|---|---|
| Lydinio atsparumo viela | Suteikia stabilias atsparumo charakteristikas |
| Simetrinė bifilinė apvija | Sumažina magnetinę jungtį |
| Žėručio izoliacijos sluoksnis | Atskiria apvijų sluoksnius ir pagerina stabilumą |
| Kvarcinis terminis užpildas | Pagerina šilumos laidumą |
| Aliuminio korpusas | Užtikrina mechaninę apsaugą ir šilumos valdymą |
| Parametras | Specifikacija |
|---|---|
| Produkto tipas | Neindukcinis aliuminiu plakiruotas rezistorius |
| Pagrindinė funkcija | Mažas induktyvumas |
| Apvijų technologija | Ayrton-Perry Bifilar apvija |
| Galios diapazonas | 50W – 6KW |
| Atsparumo diapazonas | 0,01Ω – 120kΩ |
| Darbinė įtampa | ≤1200V |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Būsto medžiaga | Aliuminio lydinys |
| Izoliacinė medžiaga | Aukštos temperatūros liepsną slopinantis junginys |
| Dielektrinis stiprumas | 2500VAC / 60s |
| Izoliacijos atsparumas | ≥100MΩ |
| Standartinis | GB-5792 |
| Palyginimo elementas | DUFEW neindukcinis aliuminiu plakiruotas rezistorius | Įprastas vielinis rezistorius |
|---|---|---|
| Dabartinis atsakymas | Sukurtas greitiems srovės pokyčiams | Apribotas parazitinio induktyvumo |
| Magnetinis efektas | Priešingi magnetiniai laukai panaikina vienas kitą | Magnetiniai laukai kaupiasi |
| Perjungimo našumas | Tinka aukšto dažnio grandinėms | Tinka daugiausia žemo dažnio programoms |
| EMI valdymas | Sumažinta elektromagnetinių trukdžių rizika | Didesnis triukšmo generavimas |
| Puslaidininkių apsauga | Padeda sumažinti įtampos šuolius | Gali padidinti trumpalaikį stresą |
| Pramonė | Tipiškas naudojimas |
|---|---|
| Galios elektronika | Aukšto dažnio energijos sugertis |
| EV įkrovimo sistemos | Perjungimo apsaugos grandinės |
| Saulės inverteriai | DC energijos iškrova |
| Vėjo energijos sistemos | Konverterio apsauga |
| Servo pavaros | Dinaminis stabdymas |
| Pramoninė automatika | Didelio greičio valdymo sistemos |
| Laboratorinė įranga | Tikslus pulso tyrimas |
DUFEW palaiko pritaikytą neindukcinių rezistorių kūrimą pagal taikomųjų programų reikalavimus.
Galimas pritaikymas:
| Pasirinktinis elementas | Parinktys |
|---|---|
| Atsparumo vertė | 0,01Ω-120kΩ |
| Galios įvertinimas | 50W-6KW |
| Induktyvumo reikalavimas | Mažo induktyvumo pritaikytas dizainas |
| Matmenys | Standartinis arba specialus korpusas |
| Terminalai | Nerūdijančio plieno gnybtai arba aukštos temperatūros laidai |
| Elektriniai parametrai | Pritaikyta pagal grandinės reikalavimus |
Kadangi greiti srovės pokyčiai gali sukelti parazitinį įprastų rezistorių induktyvumą, sukeliantį įtampos šuolius ir elektrinį triukšmą. Neindukciniai rezistoriai sumažina šiuos efektus ir pagerina grandinės stabilumą.
Pagrindinis skirtumas yra vidinės apvijos technologija. DUFEW naudoja Ayrton-Perry bifilar apviją, kad sumažintų magnetinio lauko sąveiką, o standartiniai rezistoriai dažniausiai naudoja įprastą vienos krypties apviją.
Taip. Jie dažniausiai naudojami inverterių stabdymo grandinėse, impulsų sugerties grandinėse ir galios elektroninėse sistemose, kurioms reikalingas greitas atsakas.
Taip. DUFEW siūlo OĮG pritaikymą pagal atsparumo vertę, galią, mechaninius matmenis, gnybtus ir mažos induktyvumo reikalavimus.
