Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

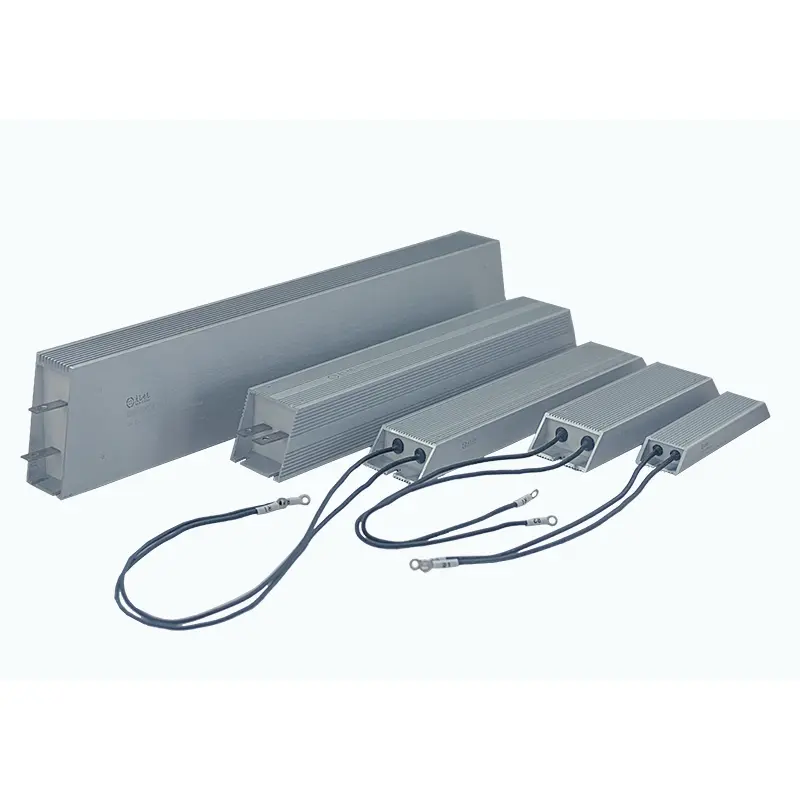

Pramoninės maitinimo sistemos dažnai veikia esant didelėms apkrovoms, dažnai stabdant, vibruojant ir esant aukštai temperatūrai. Siekiant užtikrinti patikimą veikimą šiose sudėtingose aplinkose, DUFEW trapecinis aliuminio apvalkalas sujungia tvirtą aliuminio korpusą su optimizuota vidine šilumine struktūra, kuri efektyviai perduoda šilumą ir apsaugo rezistoriaus elementą nuo dulkių, drėgmės, vibracijos ir mechaninio poveikio.
Atsparumo elementas gaminamas naudojant tiksliai suvyniotą nikelio-chromo (Ni-Cr) arba konstanto lydinio laidą, sumontuotą ant aukštos temperatūros izoliacinės šerdies. Po elektrinės izoliacijos žėručio lakštais agregatas yra visiškai įdėtas į trapecijos formos aliuminio korpusą, naudojant specialiai sukurtą didelio grynumo kvarcinio smėlio ir aukštos temperatūros dervos mišinį. Ši struktūra sukuria efektyvų šilumos laidumo kelią, greitai pernešdama vidinę šilumą į išorines aušinimo briaunas ir apsaugodama rezistorių nuo oksidacijos ir aplinkos užteršimo.
Sukurtas pramoninei automatikai ir didelės apkrovos įrangai, rezistorius palaiko nerūdijančio plieno gnybtų ir aukštos temperatūros švino laidų jungtis, todėl jį galima lanksčiai montuoti VFD stabdžių sistemose, servo pavarose, variklių valdymo spintelėse, apkrovų blokuose, atsinaujinančios energijos įrangoje ir pramoninėse elektros energijos paskirstymo sistemose.
Skirtingai nuo įprastų stačiakampių aliuminio rezistorių, trapecijos formos korpusas yra specialiai sukurtas taip, kad pagerintų aušinimo efektyvumą ir mechaninį stabilumą pramoninėje aplinkoje.
Trapecijos formos profilis padidina išorinį aušinimo paviršių, leidžia šilumai efektyviau išsisklaidyti per natūralią konvekciją ir pagerina nuolatinį veikimą.
Rezistoriaus elementas yra visiškai sandarus aliuminio korpuso viduje, todėl užtikrina puikų atsparumą dulkėms, drėgmei, vibracijai ir oksidacijai bei prailgina gaminio tarnavimo laiką.
Platesnis montavimo pagrindas suteikia tvirtesnę mechaninę atramą, sumažina judėjimą esant nuolatinei vibracijai, todėl rezistorius tinka kranams, liftams, staklėms ir kitai sunkiajai įrangai.
Kvarcinio smėlio užpildas perduoda šilumą daug greičiau nei oras, todėl vidinė šiluma greitai pasiekia aliuminio korpusą ir pagerina aušinimo efektyvumą. Papildomi aušintuvai gali būti montuojami, kai reikalingas didesnis nuolatinis energijos išsklaidymas.
- Optimizuotas trapecijos formos korpusas - Didesnis aušinimo paviršius pagerina natūralų šilumos išsklaidymą, palyginti su įprastais stačiakampiais aliuminio rezistoriais.
- Visiškai vazoninė konstrukcija - Visiška kapsulė apsaugo nuo dulkių, drėgmės, vibracijos, oksidacijos ir mechaninio smūgio.
- Puikus šilumos laidumas - Kvarcinio smėlio užpildas greitai perduoda vidinę šilumą į aliuminio korpusą, palaikydamas didesnį galios tankį.
- Platus varžų diapazonas – galimas nuo 0,01 Ω iki 120 kΩ su ±3%, ±5% ir ±10% atsparumo nuokrypiais.
- Patikimas mechaninis stiprumas - Platus aliuminio pagrindas užtikrina saugų įrangos, veikiančios nuolatinės vibracijos sąlygomis, tvirtinimą.
- Lanksčios jungties parinktys - Galima įsigyti su nerūdijančio plieno gnybtais arba aukštos temperatūros švino laidais, kad atitiktų skirtingus montavimo reikalavimus.
- Galimas individualus gaminimas - galia, varžos vertė, matmenys, gnybtai ir tvirtinimo konfigūracijos gali būti pritaikyti pagal OĮG projektus.
Trapecijos formos aliuminio plakiruotas rezistorius tinka pramoninėms sistemoms, kurioms reikalingas patikimas energijos išsklaidymas, didelis mechaninis stiprumas ir ilgalaikis stabilumas.
Kintamo dažnio pavaros (VFD), servo pavaros, variklio stabdžių grandinės ir regeneracinės energijos išsklaidymo sistemos.
Kranai, liftai, valcavimo staklės, kalnakasybos mašinos, kompresoriai ir kita įranga, veikianti dažnai vibruojant ir stabdant.
Apkrovos bankai, maitinimo šaltinio bandymai, akumuliatoriaus iškrovimo sistemos, dinaminės apkrovos modeliavimas ir pramoniniai bandymų stendai.
Energijos kaupimo įranga, fotovoltiniai inverteriai, vėjo energijos keitikliai, įkrovimo įranga ir galios konvertavimo sistemos.
Elektros spintelės, paskirstymo įranga, automatizavimo sistemos ir originalios įrangos gamintojai, kuriems reikalingi kompaktiški, sandarūs ir didelio patikimumo galios rezistoriai.
Norint pasiekti optimalų šiluminį našumą ir ilgą tarnavimo laiką, būtina tinkamai sumontuoti.
Prieš montuodami įsitikinkite, kad varžos vertė, galia, darbinė įtampa ir matmenys atitinka įrangos reikalavimus.
Patikrinkite, ar aliuminio korpusas, gnybtai ir tvirtinimo angos nėra deformuoti, įtrūkę ar nepažeisti transportavimo metu.
Tvirtai sumontuokite rezistorių naudodami tvirtinimo angas pagrinde. Įsitikinkite, kad tvirtinimo paviršius yra plokščias ir standus, kad išlaikytumėte gerą mechaninį stabilumą.
Vidutinės ir didelės galios įrenginiuose uždėkite ploną šiluminio junginio sluoksnį tarp rezistoriaus pagrindo ir montavimo plokštės arba šilumos kriauklės, kad pagerintumėte šilumos perdavimą.
Tvirtai prijunkite gnybtus arba laidų laidus ir patikrinkite, ar visos elektros jungtys yra sandarios, kad išvengtumėte per didelio kontaktinio pasipriešinimo.
Sumontuokite rezistorių gerai vėdinamoje vietoje. Uždaroms elektros spintoms rekomenduojamas priverstinis aušinimas oru, kai dirbama dideliu galingumu.
Išmatuokite varžos vertę prieš įjungdami grandinę ir stebėkite darbinę temperatūrą pradinio paleidimo metu.
Rezistoriaus elementas yra tiksliai suvyniotas naudojant aukštos kokybės nikelio-chromo (Ni-Cr) arba konstanto lydinio laidą, kad būtų užtikrintas stabilus elektrinis veikimas, didelė perkrovos galimybė ir ilgas tarnavimo laikas.
Patvarus žėručio izoliacijos sluoksnis elektriškai izoliuoja varžos laidą nuo aliuminio korpuso, išlaikant puikų dielektrinį stiprumą aukštesnėje temperatūroje.
Vidinė ertmė užpildyta didelio grynumo kvarciniu smėliu ir karščiui atsparia derva, sukuriant efektyvų šilumos laidumo kelią, kuris greitai perduoda šilumą iš rezistoriaus elemento į aliuminio korpusą.
Ekstruzinio aliuminio korpusas pasižymi optimizuotu trapecijos profiliu, kuris padidina aušinimo paviršiaus plotą ir pagerina natūralią oro konvekciją, palyginti su įprastais stačiakampiais korpusais.
Galima įsigyti su nerūdijančio plieno gnybtais arba aukštos temperatūros švino laidais, kad atitiktų skirtingus montavimo ir laidų reikalavimus.
| Modelio kodas | Aprašymas | Pavyzdys |
|---|---|---|
| AUTOMOBILIS | Trapecijos formos aliuminio plakiruotų rezistorių serija | AUTOMOBILIS |
| 1500W | Nominali galia | 1500W |
| 27R | Vardinis atsparumas | 27Ω |
| J | Pasipriešinimo tolerancija | J = ±5 % (nebūtina: H = ±3 %, K = ±10 %) |
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 50W--6kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω–120kΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos įvertinimas | IP00 |
| Temperatūros koeficientas (TCR) | ≤300 ppm/°C |
| Antipireno įvertinimas | UL 94V-2 |
| Standartinis | GB/T 5792 |
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinė atsparumo įtampa | 2500VAC / 50Hz / 60s | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 × vardinė galia 5 sekundes | Nėra matomų pažeidimų |
| Įkelti gyvenimą | Ciklinis veikimas (10 s ĮJUNGTA / 90 s IŠJUNGTA) | ＞ 9000 valandų |
| Atsparumas drėgmei karščiui | 40°C ±2°C, 90--95 % RH, 100 val | ΔR ≤ ± (1 %R + 0,05Ω) |
| Greitos temperatūros dviratis | -55°C / 55°C / 155°C, 15 minučių kiekviena, 5 ciklai | ΔR ≤ ± (2 %R + 0,05Ω) |
| Atsparumas karščiui | 350°C 2 valandas | Jokių matomų spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Nominali apkrova ir atsparumas šalčiui | ＜300 ppm/°C |
| Atsparumas liepsnai | 10 × vardinė galia 5 minutes | Nėra uždegimo ar atviros liepsnos |
| Būdingas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N / 30s | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5–200 Hz, 1 g, 98 m/s² | Jokių matomų konstrukcinių pažeidimų |
| Atsparumas litavimo karščiui | Gnybtai 3 sekundėms panardinami į 350±5°C litavimą | ΔR ≤ ± (1 %R + 0,05Ω) |
| Išvaizda | Vizuali apžiūra | Jokių matomų pažeidimų, aiškus žymėjimas |
| Lituojamumas | Gnybtai 5 sekundėms panardinami į 235±5°C lydmetalą | Lydmetalis ≥ 95 % |
| Palyginimo elementas | Trapecijos formos aliuminio plakiruotas rezistorius | Įprastas stačiakampis aliuminio korpusas rezistorius |
|---|---|---|
| Būsto dizainas | Trapecijos formos profilis padidina šilumos išsklaidymo plotą ir oro srauto efektyvumą | Standartinis stačiakampis korpusas su mažesniu aušinimo paviršiumi |
| Šilumos valdymas | Kvarco užpildyta konstrukcija greitai perduoda šilumą į aliuminio korpusą, kad darbo temperatūra būtų stabilesnė | Šilumos išsklaidymas daugiausia priklauso nuo korpuso paviršiaus, todėl sumažėja šiluminis efektyvumas |
| Montavimo stabilumas | Platus pagrindas užtikrina puikų mechaninį stabilumą vibracijai jautriai įrangai | Siauresnis pagrindas užtikrina mažesnį atsparumą vibracijai |
| Aplinkos apsauga | Visiškai sandari konstrukcija atspari dulkėms, drėgmei, oksidacijai ir mechaniniam užteršimui | Standartinis sandarinimas suteikia ribotą apsaugą atšiaurioje pramoninėje aplinkoje |
| Didelio pasipriešinimo galimybė | Galimos atsparumo vertės iki 120 kΩ ir stabilus veikimas | Didelio pasipriešinimo galimybės paprastai yra labiau ribotos |
A: Trapecijos formos aliuminio korpusas padidina išorinį aušinimo paviršių ir pagerina natūralų oro srautą aplink rezistorių. Jis taip pat suteikia platesnį tvirtinimo pagrindą, kad būtų užtikrintas geresnis mechaninis stabilumas, todėl jis tinkamas sunkiai pramoninei įrangai.
A: Taip. Kvarco užpildyta kapsulė efektyviai perduoda vidinę šilumą į aliuminio korpusą, todėl rezistorius gali atlaikyti pasikartojančius stabdymo ciklus ir trumpalaikes perkrovas, išlaikant patikimą veikimą.
A: Taip. Paprašius galima integruoti pasirenkamus įmontuotus šiluminius jungiklius arba temperatūros jutiklius, kad būtų užtikrinta papildoma apsauga nuo perkaitimo neprižiūrintoms arba saugai svarbioms programoms.
A: Taip, jei visi rezistoriai turi vienodas specifikacijas. Siekiant užtikrinti tolygų apkrovos paskirstymą ir ilgalaikį patikimumą, reikia išlaikyti vienodą vėdinimą, subalansuotą laidą ir tinkamą šilumos išsklaidymą.
- Profesionalus galios rezistorių gamintojas, turintis ilgametę patirtį pramoninės galios elektronikos srityje.
- OEM ir ODM pritaikymas varžoms, galiai, matmenims, gnybtams ir montavimo galimybėms.
- Griežta kokybės kontrolė su išsamiais elektriniais ir mechaniniais bandymais prieš išsiunčiant.
- Greita gamyba ir stabilus tiekimas tiek standartiniams modeliams, tiek individualiems projektams.
- Techninė pagalba, padedanti klientams pasirinkti tinkamiausią rezistorių sprendimą jų pritaikymui.
