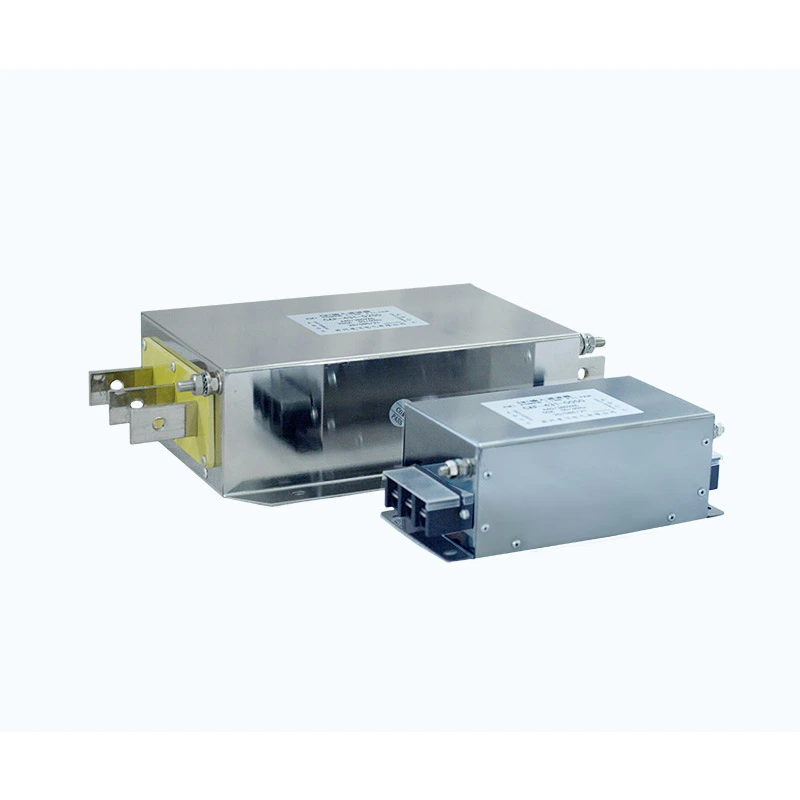

Išvesties filtras

Išvesties filtras yra sumontuotas tarp VFD išvesties gnybtų ir variklio įvesties gnybtų, siekiant pagerinti varikliui perduodamų elektrinių signalų kokybę.

Sujungus kelių pakopų filtravimo grandines su optimizuotais magnetiniais komponentais, jis sumažina aukšto dažnio perjungimo trukdžius, kuriuos sukelia PWM keitiklio veikimas, ir sumažina elektros įtampą variklio gnybtuose.

Dizainas padeda sumažinti:

- Aukšto dažnio harmoniniai komponentai

- Įtampos šuolio impulsai, atsirandantys dėl greito perjungimo

- dv/dt įtempis variklio izoliacijai

- Elektromagnetiniai trukdžiai per variklio kabelius

Izoliacijos sistema suteikia:

- Linija į liniją: 1500 VDC / 60S

- Linija-žemė: 2500VDC / 60S

Su izoliacijos varža virš 100MΩ, perkrovos galia 1,4 karto vardinė srovė 1 minutę ir palaikymas variklio kabelių atstumui iki 400m naudojant ekranuotus kabelius, Dufew sprendimai tinka reiklioms pramoninėms pavarų sistemoms.

Techninės specifikacijos

Modelio aprašymas

CAF-4 3 2-0600

Pagrindiniai privalumai

1. Ilgo kabelio taikymo galimybė

Ilgi variklio kabeliai gali sukelti paskirstytą talpą, o tai gali padidinti įkrovimo srovę ir aukšto dažnio trikdžius. Optimizuotas magnetinės grandinės dizainas padeda sumažinti kabelio talpos poveikį, pagerinti išėjimo bangos formos stabilumą ir sumažinti aukšto dažnio spinduliuotę, todėl filtras tinkamas nuotoliniam varikliui. Jis palaiko ekranuotus kabelius iki 400 m ir neekranuotus kabelius iki 300 m.

2. Patobulinta variklio izoliacijos apsauga

PWM perjungimo operacija gali sukelti greitą įtampos padidėjimą ir aukšto dažnio įtempimą variklio apvijose. Išvesties filtras padeda sumažinti dv/dt poveikį ir įtampos šuolių įtempį, riboja izoliacijos senėjimą, kurį sukelia perjungimo impulsai, ir pagerina bendrą variklio aptarnavimo patikimumą.

3. Sumažinti elektromagnetiniai trukdžiai

Daugiapakopė filtravimo struktūra padeda slopinti aukšto dažnio perjungimo triukšmą, taip pat bendrojo ir diferencialinio režimo trikdžius. Tai gali pagerinti EMS veikimą ir sumažinti trikdžius sistemose, kuriose įrengta jautri valdymo ir stebėjimo įranga.

4. Išlaiko variklio našumą su mažais papildomais nuostoliais

Filtravimo konstrukcija visų pirma skirta aukšto dažnio komponentams, išlaikant pagrindinio dažnio energiją, reikalingą normaliam variklio darbui. Tai padeda išlaikyti stabilų variklio sukimo momentą, sumažinti papildomus nuostolius ir palaikyti patikimą nuolatinį veikimą.

5. Lankstus pramonės integravimas

Kompaktiška konstrukcija palaiko tiek vertikalią, tiek horizontalią instaliaciją ir gali pritaikyti skirtingus spintelių išdėstymus. Taip pat galimi pritaikyti įtampos ir srovės įvertinimai, atitinkantys konkrečias pramonines programas ir OEM projektų reikalavimus.

Taikymo scenarijai

„Dufew“ išvesties filtras tinka naudoti, kai variklio kabelio ilgis viršija 50 metrų, taip pat didelio tikslumo servoapdirbimo įrangai, kelių variklių sinchroninės pavaros sistemoms ir gamybos linijoms su jautria tikrinimo įranga. Jis taip pat tinka kranams ir liejimo įpurškimo įrangai, kuriai reikalingas dažnas greitėjimas ir stabdymas.

Tipiškos taikymo sritys yra pramoninė automatika, CNC mašinos, liftai, uosto įranga, tekstilės mašinos, liejimo mašinos ir testavimo sistemos.

Pasirinkimo palyginimas

Gamybos pajėgumai ir kokybės užtikrinimas

Dufew Electric specializuojasi pramoninių galios elektronikos komponentų, įskaitant filtrus, reaktorius, stabdymo rezistorius ir pritaikytus elektros sprendimus, gamyboje.

Turėdama inžinerinės patirties magnetinių komponentų ir pavaros sistemų taikymuose, Dufew siūlo pritaikytus sprendimus skirtingiems įtampos lygiams, srovės diapazonams ir montavimo reikalavimams.

„Dufew“ gamybos galimybės apima magnetinių komponentų apdorojimą, tikslią apviją, izoliacijos apdorojimą, elektrinių parametrų patikrinimą ir veikimo testavimą, užtikrinant pastovią gamybos kokybę ir patikimą gaminio veikimą.

Kokybės kontrolė apima izoliacijos varžą, dielektrinį atsparumą, temperatūros kilimą, elektrinį veikimą ir išvaizdos patikrinimus. Kiekvienas etapas skirtas patikrinti elektros saugą, veikimo stabilumą ir bendrą gatavų gaminių kokybę.

Dufew palaiko OEM gamybą, pritaikytus dizainus, techninę dokumentaciją ir taikomųjų programų inžinerinį palaikymą, kad atitiktų skirtingus pramonės reikalavimus. Kokybės dokumentacija apima ISO kokybės valdymo sertifikatą, CE sertifikatą ir gaminių testavimo ataskaitas.

Pakavimas ir pristatymas

Dufew taiko eksporto standarto pakuotę, kad užtikrintų saugų pramoninių elektrinių komponentų transportavimą.

Pakavimo sprendimai apima:

- Drėgmei atspari apsauga

- Atsparus smūgiams tvirtinimas

- Sustiprinti mediniai dėklai dideliems modeliams

- Produkto identifikavimo etiketės

- Techniniai dokumentai

Kiekvienas gaminys yra patikrintas prieš išsiunčiant, siekiant užtikrinti, kad jie atitiktų klientų reikalavimus.

DUK

1 klausimas: kuo skiriasi išėjimo filtras ir išėjimo reaktorius?

Išvesties filtras daugiausia nukreiptas į aukšto dažnio perjungimo komponentus, PWM trikdžius ir elektromagnetinį triukšmą variklio pusėje. Išėjimo reaktorius daugiausia sumažina įtampos kilimo greitį, riboja srovės poveikį ir pagerina išėjimo bangos formos sąlygas.

Reikalingoms programoms tinkamas sprendimas priklauso nuo kabelio ilgio, variklio tipo ir EMC reikalavimų.

2 klausimas: ar šis sprendimas gali sumažinti variklio triukšmą?

Taip. Sumažinus aukšto dažnio komponentus, kuriuos sukuria keitiklio perjungimas, jis gali padėti sumažinti elektromagnetinę vibraciją ir pagerinti variklio veikimo sąlygas.

3 klausimas: kodėl filtravimas yra svarbus ilgiems variklio kabeliams?

Ilgi kabeliai padidina paskirstytą talpą ir gali sustiprinti aukšto dažnio trikdžius. Tinkamas filtravimas padeda sumažinti su kabeliu susijusį elektros įtampą ir pagerina sistemos stabilumą.

4 klausimas: ar „Dufew“ gali pritaikyti filtrų sprendimus?

Taip. Dufew teikia pritaikytus sprendimus, įskaitant įtampą, srovės galingumą, filtravimo charakteristikas, matmenis ir montavimo struktūrą pagal kliento reikalavimus.
