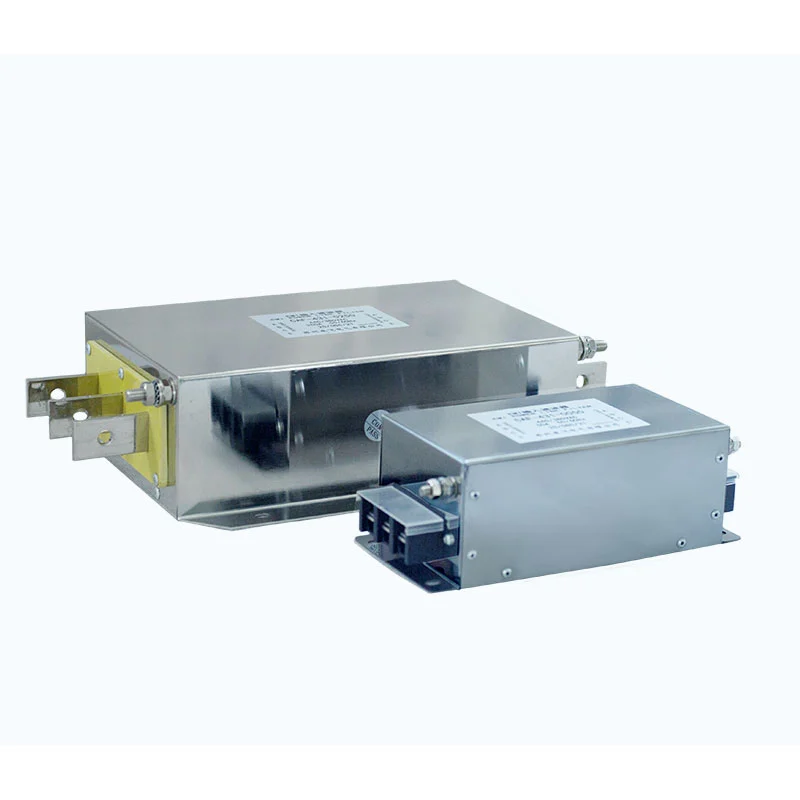

Pasyvus filtras

Dufew elektrinis pasyvus filtras skirtas pramoninėms maitinimo sistemoms, kurias veikia harmoninės srovės iš VFD, keitiklių, lygintuvų ir kitų netiesinių apkrovų. Sujungus filtravimo reaktorius, kondensatorius ir neindukcinius slopinimo rezistorius suderintoje LC grandinėje, jis suteikia žemos varžos kelią pasirinktiems harmoniniams dažniams ir padeda sumažinti harmoninės srovės cirkuliaciją elektros tinkle.

Netiesinės apkrovos, susidarančios kintamosios srovės ir nuolatinės srovės konvertavimo ir galios elektroninio perjungimo metu, gali prisidėti prie transformatoriaus perkaitimo, didesnių kabelių nuostolių, galios koeficiento sumažėjimo, papildomo elektros įrangos apkrovimo ir nestabilios elektros energijos kokybės. Atsižvelgiant į sistemos sąlygas, filtravimo konfigūracija gali būti sukurta taip, kad būtų pritaikyta būdingoms harmonikoms, tokioms kaip 5, 7, 11 ir aukštesnės eilės komponentai.

Sistema padeda sumažinti harmoninės srovės iškraipymą, pagerinti galios koeficientą, apriboti su harmonika susijusius nuostolius ir palaikyti stabilų elektros veikimą. Palyginti su aktyviosiomis harmonikų kompensavimo sistemomis, pasyvusis filtravimas naudoja gana paprastą elektrinę struktūrą be sudėtingų valdymo grandinių, todėl yra tinkamas nuolatiniam darbui pramonėje su nuspėjamomis harmoninėmis charakteristikomis.

Kaip veikia LC filtravimo sistema?

Suderinta rezonanso grandinė

Reaktorius ir kondensatorius sudaro suderintą LC šaką, skirtą specifiniams harmoniniams dažniams.

Kai harmoninės srovės pasiekia suprojektuotą dažnių diapazoną, filtravimo atšaka užtikrina mažesnę varžos kelią nei elektros tinklas, leidžianti efektyviai absorbuoti harmonines sroves.

Šis dizainas suteikia:

- Tikslinis harmonikų mažinimas

- Mažesnis srovės bangos formos iškraipymas

- Patobulintas elektrinis stabilumas

- Galimybė nuolat dirbti pramonėje

Slopinimo ir apsaugos dizainas

Integruotas neindukcinis rezistorius kontroliuoja rezonanso charakteristikas ir pagerina grandinės stabilumą.

Slopinimo struktūra padeda:

- Apsaugokite nuo per didelio rezonanso stiprinimo

- Apriboti nenormalią harmoninę srovę

- Padidinkite kondensatoriaus patikimumą

- Prailginti sistemos tarnavimo laiką

Pagrindiniai privalumai

1. Paprasta pasyvi struktūra

Pasyvus dizainas veikia be DSP valdiklių ar papildomų elektroninių kompensavimo modulių, todėl sukuriama nesudėtinga elektrinė struktūra su mažiau valdymo komponentų, mažesni priežiūros reikalavimai ir geras pritaikymas pramoninėje darbo aplinkoje.

2. Geresnė maitinimo kokybė

Mažindama harmoninės srovės cirkuliaciją, sistema gali padėti apriboti transformatorių ir kabelių nuostolius, sumažinti temperatūros kilimą, pagerinti galios koeficientą ir palaikyti stabilesnį prijungtos elektros įrangos veikimą.

3. Sukurta pramoniniam naudojimui

„Dufew“ taiko inžinerinius aspektus magnetiniams komponentams, reaktorių ir kondensatorių derinimui, šiluminėms charakteristikoms ir elektros saugai. Gauta konfigūracija tinka nuolatiniam darbui pramoninėse elektros energijos sistemose, kurių harmoninės charakteristikos yra gana nuspėjamos.

Tipinės programos

Dufew pasyvus filtras tinka pramoninėms sistemoms su gana stabiliomis harmoninėmis charakteristikomis.

Tipiškos taikymo sritys yra gamybos įmonės, metalurgijos ir cheminio apdorojimo įrenginiai, kasybos įranga, tekstilės mašinos, popieriaus gamybos linijos, uosto mašinos ir liejimo sistemos, kuriose reikia valdyti netiesines apkrovas ir harmonines sroves.

Individualizuotos dizaino galimybės

Skirtingoms elektros sistemoms reikalingi skirtingi filtravimo parametrai.

„Dufew“ teikia inžinerinę pagalbą, pagrįstą:

- Harmoninių matavimų duomenys

- Apkrovos charakteristikos

- Sistemos įtampos lygis

- Diegimo aplinka

- Reikalingas THDi našumas

Galimi individualūs sprendimai, atitinkantys įvairius pramonės elektros energijos kokybės reikalavimus.

Pasirinkimo vadovas

Norint pasirinkti tinkamą filtravimo sprendimą, reikia įvertinti:

„Dufew“ teikia pritaikytas rekomendacijas, pagrįstas harmoninių matavimų duomenimis, sistemos parametrais ir projekto reikalavimais.

Gamybos pajėgumai ir kokybės užtikrinimas

Dufew Electric specializuojasi pramoninės galios elektronikos gamyboje, tiekdama pasyviuosius filtrus, reaktorius, stabdymo rezistorius, transformatorius ir pritaikytus elektros sprendimus pramoniniams tikslams. Jos inžinerinis darbas apima harmonikų analizę, elektrinių parametrų suderinimą ir elektros energijos kokybės reikalavimus, palaikančią konkrečios programos gaminių projektavimą ir gamybą.

Pagrindinės gamybos galimybės apima magnetinės šerdies apdorojimą, tikslią reaktoriaus apviją, kondensatorių ir rezistorių suderinimą, elektrinių parametrų patikrinimą ir šiluminių savybių testavimą. Priklausomai nuo gaminio konfigūracijos, kokybės patikrinimas gali apimti:

- Izoliacijos atsparumo bandymas
- Dielektrinio atsparumo bandymas
- Rezonanso parametrų patikra
- Temperatūros kilimo bandymas
- Elektrinių parametrų patikra
- Galutinė išvaizdos apžiūra

Kokybės dokumentacija gali apimti ISO kokybės valdymo sertifikatą, gaminių bandymų ataskaitas ir elektros veikimo patikros įrašus pagal taikomus gaminio ir projekto reikalavimus.

„Dufew Electric“ palaiko OEM gamybą, individualų elektros projektavimą, inžinerinį bendradarbiavimą ir projektais pagrįstus energijos kokybės sprendimus.

Techninės specifikacijos

Pasyvus filtras vs aktyvus harmoninis filtras

DUK

1 klausimas: kokie komponentai naudojami pasyviajame filtre?

Pasyvųjį filtrą sudaro reaktoriai, kondensatoriai ir slopinimo rezistoriai, kurie sudaro suderintą LC grandinę. Šie komponentai suteikia mažos varžos kelią pasirinktoms harmoninėms srovėms ir padeda pagerinti maitinimo kokybę.

2 klausimas: kaip pasirinkti tinkamą modelį?

Modelio pasirinkimas priklauso nuo vardinės įtampos, veikimo srovės, harmonikų šaltinio, harmonikų spektro, THDi reikalavimų, sistemos konfigūracijos ir įrengimo sąlygų.

3 klausimas: ar šis sprendimas tinka visoms harmoninėms sąlygoms?

Pasyvus filtravimas paprastai tinka sistemoms su stabiliomis harmoninėmis charakteristikomis. Naudojant greitai kintančias harmonines apkrovas, gali prireikti alternatyvių kompensavimo sprendimų.

4 klausimas: Ar „Dufew“ gali pritaikyti filtravimo sprendimus?

Taip. Dufew teikia pritaikytus sprendimus, pagrįstus įtampos lygiu, srovės pajėgumu, harmonikų charakteristikomis, įrengimo reikalavimais ir projekto sąlygomis.
