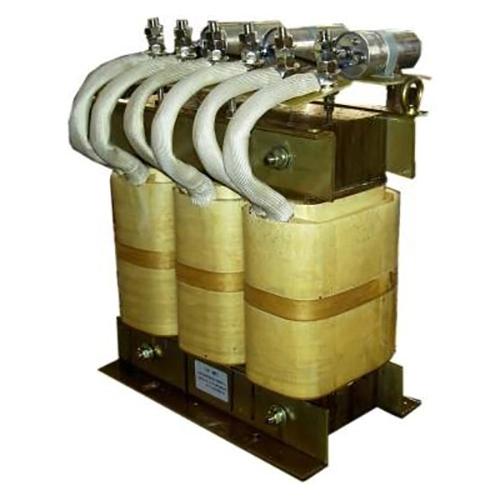

Sinusinės bangos filtras

Dufew elektrinis sinusinių bangų filtras yra sumontuotas VFD sistemų išėjimo pusėje, siekiant pagerinti variklio pusės bangos formos kokybę ir užtikrinti patikimą variklio apsaugą pramonėje. VFD perjungimo metu variklio kabeliais generuojami ir perduodami aukšto dažnio PWM įtampos impulsai, ypač tolimuose įrenginiuose, kurie gali sukelti atspindėtą įtampą, padidėjusį dv/dt įtempį, elektromagnetinius trukdžius ir papildomus variklio nuostolius.

VFD sinusinių bangų filtras naudoja LC žemųjų dažnių filtravimo struktūrą, sudarytą iš reaktorių ir kondensatorių. Filtravimo tinklas susilpnina nešlio dažnio komponentus ir aukšto dažnio harmonikas iš PWM išvesties signalų, tuo pačiu leisdamas efektyviai pereiti pagrindinio dažnio įtampą, paversdamas išėjimo bangos formą į sklandesnę beveik sinusinę bangos formą.

Filtravimo procesas padeda:

- Sumažinkite PWM aukšto dažnio komponentus

- Pagerinkite variklio gnybtų įtampos bangos formą

- Mažesnis dv/dt įtempis variklio izoliacijai

- Sumažinti elektromagnetinius trukdžius (EMI)

- Pagerinti variklio veikimo stabilumą ir aptarnavimo patikimumą

Gaminyje naudojamos mažo nuostolio šalto valcavimo silicio plieno šerdys, F klasės izoliacinės medžiagos, vakuuminio impregnavimo technologija ir optimizuotos šiluminės konstrukcijos, kad būtų išlaikytas stabilus veikimas nepertraukiamo pramoninio veikimo metu, o tai yra veiksmingas sprendimas ilgų kabelių variklių sistemoms, automatikos įrangai ir didelio našumo VFD programoms.

Pagrindiniai privalumai

1. Patobulinta VFD išvesties bangos forma

Skirtingai nuo standartinio išėjimo reaktoriaus, kuris daugiausia padidina grandinės varžą, LC filtravimo struktūra užtikrina didesnį aukšto dažnio perjungimo komponentų slopinimą, todėl variklio įtampos bangos forma yra sklandesnė su mažesniu aukšto dažnio iškraipymu ir mažesniu variklio apvijų įtempimu.

2. Sumažintas variklio izoliacijos įtempis

Dideli dv/dt PWM impulsai gali padidinti izoliacijos įtempį, ypač kai tarp VFD ir variklio yra sumontuoti ilgi kabeliai. Filtras padeda apriboti įtampos šuolius ir atspindėtų bangų efektus, sumažindamas variklio apvijų izoliacijos įtampą ir palaikydamas ilgesnį variklio veikimą.

3. Tinka ilgo nuotolio variklių kabeliams

Ilgi variklio kabeliai sukuria paskirstytą talpą, kuri gali padidinti įkrovimo srovę ir atspindėtą įtampą. Dufew koreguoja elektrinius parametrus pagal sistemos reikalavimus, taikomus tokioms programoms kaip nuotolinės siurblių sistemos, lauko variklių įranga, požeminės mašinos ir didelės gamybos linijos.

4. Patobulintos variklio eksploatavimo sąlygos

Silpnindamas aukšto dažnio trukdžius ir išėjimo bangos formos iškraipymą, filtras gali padėti sumažinti variklio elektromagnetinį triukšmą, papildomą temperatūros kilimą, su harmonikomis susijusius nuostolius ir mechaninę vibraciją, susijusią su nestabiliomis keitiklio išėjimo bangos formomis.

Techninės konstrukcijos ypatybės

Optimizuota LC žemųjų dažnių filtravimo struktūra

Reaktorius ir kondensatorius suderinami pagal VFD PWM išėjimo charakteristikas. Gauta LC struktūra susilpnina nešlio dažnio komponentus, išlaikant pagrindinio dažnio perdavimą ir pagerinant įtampos bangos formą variklio pusėje.

Mažų nuostolių magnetinės grandinės dizainas

Magnetinėje sistemoje gali būti naudojamos šalto valcavimo silicio plieno šerdys, optimizuota oro tarpo struktūra ir mažų nuostolių magnetinės medžiagos, kad išlaikytų stabilias induktyvumo charakteristikas ir valdytų magnetinius nuostolius nuolatinio veikimo metu.

Patikima izoliacija ir šiluminė konstrukcija

Šiltinimo sistemoje gali būti F klasės aukštos temperatūros izoliacijos, vakuuminio impregnavimo ir antipireno izoliacinės medžiagos. Šios priemonės palaiko dielektrinį stiprumą, mechaninį stabilumą ir patikimą veikimą nuolatinėmis pramoninėmis sąlygomis.

Modelio aprašymas

Pavyzdys: SWF-4 3 2-1200

Techninės specifikacijos

Tipinės programos

Dufew sinusinių bangų filtrų sprendimai tinka VFD sistemoms, kurioms reikalingas geresnis išėjimo bangos formos veikimas ir variklio apsauga.

Gamybos pajėgumai ir kokybės užtikrinimas

Dufew Electric gamina pramoninius galios elektronikos komponentus, įskaitant filtrus, reaktorius, stabdymo rezistorius, transformatorius ir pritaikytus elektros sprendimus. Bangos formos filtravimo gaminių gamyba vykdoma kontroliuojamais procesais nuo magnetinių komponentų paruošimo ir apvijos iki izoliacijos apdorojimo, impregnavimo, elektrinio bandymo ir galutinio patikrinimo.

Gamybos procesai apima:

- Magnetinio šerdies apdorojimas

- Tiksli apvija

- Izoliacijos apdorojimas

- Vakuuminis impregnavimas

- Elektros veikimo patikrinimas

Kokybės tikrinimas apima pagrindinius elektrinius ir mechaninius parametrus, įskaitant:

- Izoliacijos atsparumo bandymas

- Dielektrinio atsparumo bandymas

- Elektrinių parametrų patikra

- Temperatūros kilimo bandymas

- Galutinė išvaizdos apžiūra

„Dufew Electric“ taip pat palaiko OĮG gamybą, pritaikytus elektros parametrus, inžinerinių programų palaikymą ir projektų tiekimą. Gaminio brėžiniai, bandymų ataskaitos ir sertifikavimo dokumentai gali būti pateikti pagal kliento ir projekto reikalavimus.

Pakavimas ir pristatymas

Dufew teikia eksporto standarto pakavimo sprendimus pramoniniams elektros gaminiams.

Į pakuotę įeina:

- Drėgmei atspari apsauga

- Atsparus smūgiams tvirtinimas

- Sustiprinti mediniai dėklai sunkiems modeliams

- Produkto identifikavimo etiketės

- Techniniai dokumentai

Kiekvienas įrenginys prieš išsiuntimą patikrinamas, siekiant užtikrinti, kad gaminio specifikacijos atitiktų klientų reikalavimus.

Sinusinės bangos filtras prieš išvesties reaktorių

DUK

1 klausimas: kuo skiriasi sinusinės bangos filtras ir išėjimo reaktorius?

Sinusinės bangos filtras naudoja LC filtravimo struktūrą, kad sumažintų PWM perjungimo komponentus ir pagerintų variklio pusės bangos formos kokybę. Išėjimo reaktorius daugiausia padidina varžą, kad apribotų srovės pokyčius ir sumažintų įtampos kilimo greitį, tačiau tai reikšmingai nekeičia išėjimo bangos formos.

2 klausimas: kada šis gaminys turėtų būti įdiegtas VFD sistemoje?

Rekomenduojama naudoti su ilgais variklio kabeliais, jautriais varikliais, griežtais EMS reikalavimais arba sistemomis, kuriose PWM įtampos įtampa gali turėti įtakos variklio patikimumui.

3 klausimas: ar jis gali palaikyti tolimojo variklio kabelio programas?

Taip. Filtravimo parametrus galima pritaikyti pagal kabelio ilgį, variklio galią, VFD charakteristikas ir veikimo sąlygas.

4 klausimas: Ar „Dufew“ gali pateikti pritaikytus sprendimus?

Taip. „Dufew“ palaiko pritaikytus dizainus, pagrįstus vardine įtampa, srovės galia, nešlio dažniu, įrengimo reikalavimais ir konkrečiomis taikymo sąlygomis.
