Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.
Kintamo dažnio pavaros sistemos stabdymo metu variklis gali generuoti regeneracinę energiją, kai sukimosi greitis mažėja. Jei šios energijos negalima sunaudoti efektyviai, nuolatinės srovės magistralės įtampa padidės ir gali suveikti keitiklio apsauga.

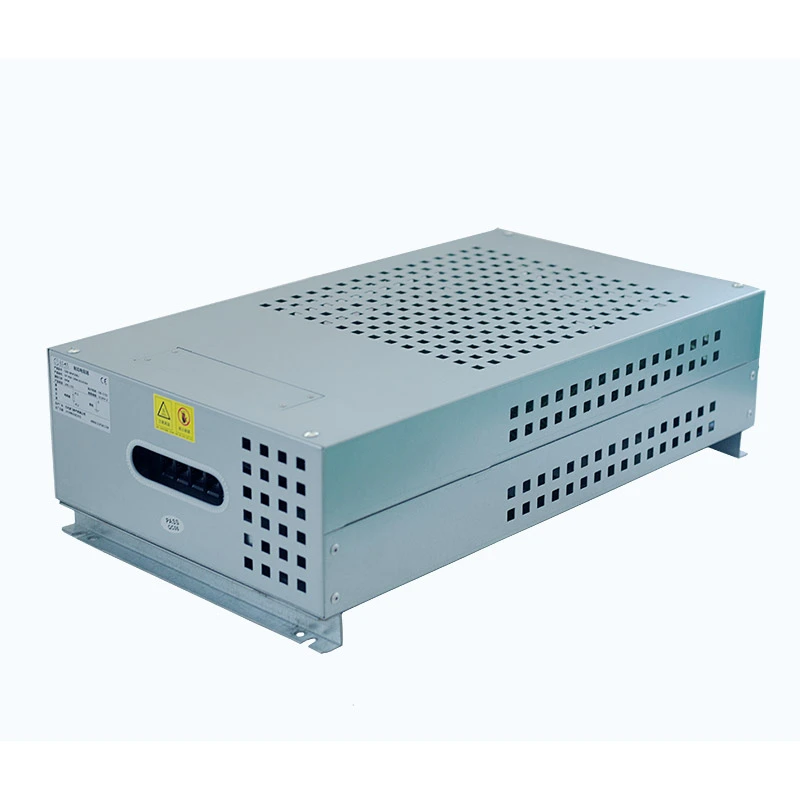

Dufew Electric Braking Resistor Box skirta veikti kartu su stabdymo įrenginiais, kad šis energijos perteklius būtų išsklaidytas per rezistorių elementus. Vidiniai gofruoti rezistoriai surenkami pagal reikiamas galios ir varžos reikšmes, o metalinis korpusas užtikrina mechaninę apsaugą ir pagerina šilumos išsklaidymą.
Integruota konstrukcija sujungia rezistorių elementus, jungčių gnybtus ir temperatūros apsaugos komponentus į vieną pilną įrenginį, supaprastindama montavimą ir pagerindama sistemos patikimumą pramonėje.
| Parametras | Specifikacija |
|---|---|
| Nominali galia | 1kW-30kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω-1kΩ |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Apsaugos laipsnis | IP20 / IP23 (pritaikoma) |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Standartinis | GB-5792 |
Vidiniai gofruoto rezistoriaus elementai yra profesionaliai išdėstyti ir pritvirtinti korpuso viduje, kad būtų užtikrintas stabilus elektrinis veikimas. Integruota konstrukcija supaprastina montavimą ir nereikalauja papildomo rezistoriaus surinkimo kliento vietoje.
Siekiant pagerinti oro srauto cirkuliaciją, korpuse yra ventiliacijos angos ir optimizuotas vidinis tarpas. Trumpalaikių didelės galios stabdymo ciklų metu konstrukcija užtikrina pakankamą šilumos kaupimo pajėgumą ir padeda greitai išleisti susikaupusią šilumą.
Šalia šildymo komponentų sumontuotas temperatūros apsaugos jungiklis. Kai vidinė temperatūra viršija iš anksto nustatytą saugos vertę, apsaugos sistema atjungia grandinę, kad sumažintų perkaitimo riziką.
Rezistorių dėžutė palaiko įvairius montavimo būdus, įskaitant montavimą ant grindų ir įrangos platformos montavimą. Standartinės tvirtinimo angos palengvina integravimą su pramoninėmis valdymo sistemomis.
- Sukurta VFD stabdymui: atitinka įprastas inverterines stabdžių sistemas, kad efektyviai valdytų regeneracinę energiją.
- Stabili apsauga nuo viršįtampių: išsklaido perteklinę energiją, susidarančią variklio lėtėjimo ir avarinio stabdymo metu.
- Stiprios impulsinės perkrovos galimybė: tinka dažnam greitėjimui, stabdymui ir pertraukiamam didelės galios veikimui.
- Modulinė rezistoriaus konfigūracija: palaiko pritaikytus galios ir varžos derinius pagal veikimo sąlygas.
- Integruota apsaugos konstrukcija: Apima jungčių gnybtus ir temperatūros apsaugos komponentus, užtikrinančius saugesnį veikimą.
- Patikimas pramoninis veikimas: tinka sunkios apkrovos įrangai, veikiančiai nuolatiniais stabdymo ciklais.
Dufew stabdymo rezistorių sprendimai tinka pramoninei įrangai, kuriai reikalingas kontroliuojamas energijos išsklaidymas lėtėjimo, stabdymo ar dinaminių apkrovų pokyčių metu. Jie dažniausiai integruojami į kėlimo sistemas, medžiagų krovimo įrangą, pramonines mašinas, galios elektronikos bandymų sistemas ir atsinaujinančios energijos programas.
Liftams, bokštiniams kranams, keltuvams, kėlimo platformoms ir gervėms rezistorius sugeria regeneracinę energiją, susidarančią nuleidimo ir lėtėjimo metu, padėdamas pavaros sistemai palaikyti stabilų veikimą dažnų paleidimo-sustabdymo ir apkrovos keitimo ciklų metu.
Juostiniai konvejeriai, krautuvų surinkimo įrenginiai ir sunkioji transportavimo įranga dažnai reikalauja kontroliuojamo stabdymo, kai tvarkomi dideli ar judantys kroviniai. Rezistoriaus sprendimas padeda išsklaidyti regeneracinę energiją ir palaiko patikimą lėtėjimą atliekant nuolatines medžiagų tvarkymo operacijas.
Valcavimo staklės, centrifugos, liejimo staklės, CNC įranga ir kitos motorinės mašinos gali generuoti didelę regeneracinę energiją, kai greitai keičiasi greitis. Tinkamai sukonfigūruotas pasipriešinimas stabdymui padeda pagerinti stabdymo efektyvumą ir apsaugoti susijusią pavaros sistemą.
Sprendimas taip pat gali būti integruotas į didelės galios apkrovos testavimo sistemas ir elektros įrangos senėjimo testavimo platformas, kur reikalinga kontroliuojama varža, norint imituoti eksploatacines apkrovas ir įvertinti įrangos veikimą nustatytomis sąlygomis.
Vėjo energijos keitikliams, bėgių tranzito traukos sistemoms ir energijos valdymo įrangai gali reikėti patikimo energijos išsklaidymo stabdant, reguliuojant ar pereinamomis eksploatavimo sąlygomis. Individualizuotos varžos konfigūracijos gali būti suderintos su šių sistemų įtampos, galios ir darbo ciklo reikalavimais.
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC, 50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia, 5S | Jokių matomų pažeidimų |
| Įkelti gyvenimą | Ciklinis veikimas | >9000 val |
| Drėgnos šilumos bandymas | 40 ℃±2 ℃, 90%-95 % santykinis drėgnis, 100 val | △R≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃/55 ℃/155 ℃ dviračiu | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžios žalos |
| Temperatūros koeficientas | Vardinės apkrovos būklė | <300 ppm/℃ |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio laisvumo ar pažeidimo |
| Atsparumas vibracijai | 5-200Hz, 1g | Jokių konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | 350±5 ℃, 3S | Jokių matomų pažeidimų |
| Lituojamumas | 235±5 ℃, 5S | Lydmetalis > 95 % |
Dufew teikia pritaikytus stabdymo rezistorių sprendimus pagal keitiklio specifikacijas, veikimo sąlygas ir montavimo reikalavimus. Konfigūracijas galima reguliuoti pagal vardinę galią, varžos vertę, įtampą, korpuso matmenis, apsaugos laipsnį, montavimo konstrukciją, gnybtų išdėstymą ir rezistoriaus elemento tipą.
Toje pačioje korpuso platformoje gali būti įvairių rezistorių elementų, įskaitant gofruotus, aliuminio korpusus ir vamzdinius tipus, todėl konfigūraciją galima pritaikyti prie reikiamos galios, šiluminių sąlygų ir taikymo aplinkos.
„Dufew Electric“ standartizuotame gamybos procese integruoja rezistorių elementų surinkimą, korpuso gamybą, elektrinius bandymus ir galutinę patikrą. Kiekvienas etapas yra kontroliuojamas, kad būtų išlaikytas pastovus elektrinis veikimas, mechaninė kokybė ir pristatymo patikimumas pritaikytam pramoniniam pritaikymui.
Gamybos procesą palaiko profesionalios elektrinių komponentų dirbtuvės, standartizuotos surinkimo procedūros, išsamus veikimo patikrinimas, pritaikytos gamybos galimybės ir eksporto standartinė pakuotė. Šios galimybės leidžia „Dufew“ valdyti projektus nuo rezistoriaus konfigūracijos iki baigtos spintelės pristatymo.
Dufew parenka pakavimo būdus pagal gaminio matmenis, svorį ir transportavimo reikalavimus, naudodamas saugią vidinę fiksaciją ir apsaugines konstrukcijas, kad sumažintų smūgio riziką tvarkant. Pakuotė tinka tarptautiniams siuntoms, taip pat masiniams užsakymams ir individualiems pramonės projektams.
| Palyginimo elementas | Stabdymo rezistoriaus dėžutė | Apkrovos rezistorius / atskiras rezistorius |
|---|---|---|
| Taikymo tikslas | Skirtas keitiklio regeneraciniam stabdymui ir nuolatinės srovės magistralės įtampos valdymui | Daugiausia naudojamas bendram apkrovos bandymui arba nepriklausomoms programoms |
| Energijos valdymas | Optimizuotas trumpalaikiams didelės galios stabdymo impulsams | Paprastai skirtas nuolatiniam galios išsklaidymui |
| Sistemos integravimas | Pilnas surinkimas su gaubtu ir apsaugos komponentais | Reikalingas papildomas montavimas ir apsaugos dizainas |
| Temperatūros apsauga | Integruotas temperatūros stebėjimas ir saugos apsauga | Apsauga priklauso nuo išorinės sistemos konstrukcijos |
| Pramoninis pritaikomumas | Tinka liftams, kranams ir didelės apkrovos pavaros sistemoms | Labiau tinka standartinėms testavimo aplinkoms |
Dufew Electric laikosi griežtų kokybės valdymo procedūrų, siekdama užtikrinti gaminio patikimumą ir nuoseklumą.
Kokybės kontrolė apima:
- gaunamų medžiagų patikrinimas
- Gamybos proceso stebėjimas
- Elektros veikimo patikrinimas
- Galutinė produkto apžiūra
Sertifikatai ir bandymų ataskaitos yra prieinami pagal klientų reikalavimus.
Stabdymo rezistorius sugeria regeneracinę energiją, susidarančią, kai variklis lėtėja arba sustoja. Jis paverčia elektros energijos perteklių į šilumą, padeda išvengti nuolatinės srovės magistralės viršįtampio gedimų ir pagerina keitiklio patikimumą.
Standartinis apsaugos lygis yra IP20 arba IP23. Aukštesni apsaugos lygiai gali būti pritaikyti atsižvelgiant į įrengimo sąlygas, pvz., lauko aplinką arba pramonines zonas, kuriose yra dulkių ir drėgmės.
Taip. Priklausomai nuo reikalingos paskirties, korpuso konstrukciją galima sukonfigūruoti su skirtingais rezistorių elementais, įskaitant gofruotus rezistorius, rezistorius su aliuminio korpusu ir vamzdinius rezistorius.
Taip. Keli įrenginiai gali būti prijungti lygiagrečiai, kai vardinė galia, varžos vertė ir įrengimo sąlygos yra tinkamai suderintos, kad būtų užtikrintas subalansuotas apkrovos pasidalijimas ir patikimas šilumos išsklaijimas.
„Dufew“ kontroliuoja kokybę atlikdamas medžiagų patikrinimą, standartizuotus gamybos procesus, elektrinius bandymus ir galutinę patikrą, kad užtikrintų stabilų gaminio veikimą pramonėje.
