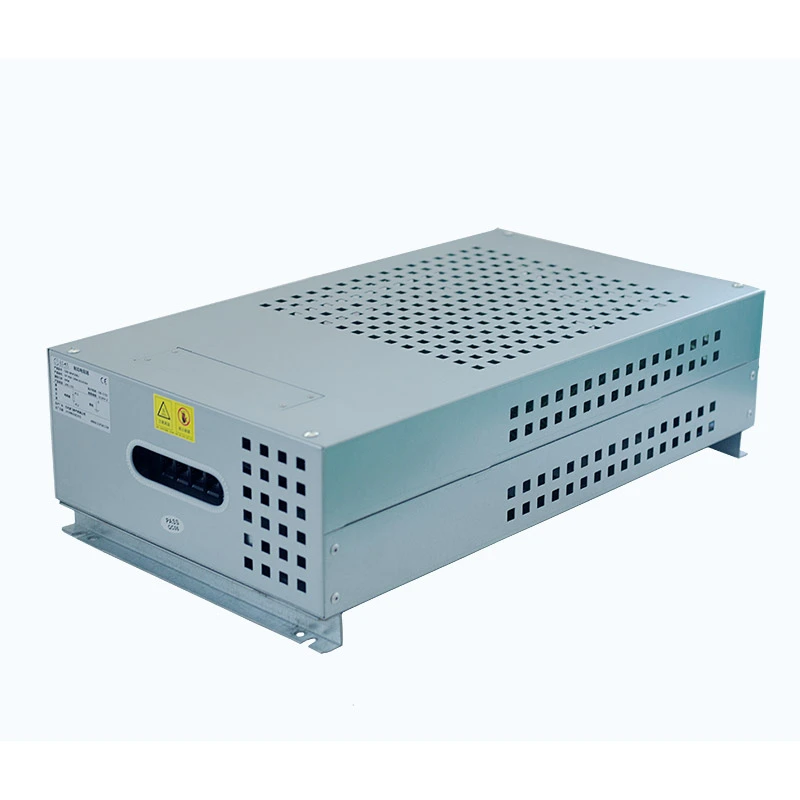

Tubular Resistor Box yra didelio našumo rezistorių mazgas, skirtas sugerti ir išsklaidyti perteklinę elektros energiją, susidarančią variklio lėtėjimo, avarinio stabdymo ar apkrovos bandymo procesų metu. Jis plačiai naudojamas pramoninėse pavarų sistemose, galios elektronikos įrangoje ir energijos valdymo programose.
Pagaminta Dufew Electric, rezistorių dėžutėje yra sandarūs nerūdijančio plieno vamzdiniai rezistorių elementai su nikelio-chromo lydinio atsparumo laidais, tiksliai suvyniotais viduje. Vidinė konstrukcija užpildyta didelio tankio magnio oksido (MgO) izoliacine medžiaga, kuri užtikrina puikią elektros izoliaciją ir efektyvų šilumos perdavimą.
Palyginti su tradiciniais atviro tipo vielos rezistoriais arba įprastomis rezistorių dėžėmis, vamzdinė konstrukcija užtikrina geresnę apsaugą nuo dulkių, drėgmės, alyvos užteršimo ir mechaninio poveikio, todėl tinka reiklioms pramonės aplinkoms.
Kiekvienas vamzdinis rezistoriaus elementas palaiko galios diapazoną nuo 50 W iki 3000 W. Keli elementai gali būti sujungti nuosekliai arba lygiagrečiai, kad būtų pasiekta pritaikyta galia iki 30 kW, o varžos vertės yra nuo 0,01 Ω iki 1 kΩ.
Kiekvienas rezistoriaus vamzdelis yra atskirai užsandarintas nerūdijančio plieno išoriniu apvalkalu ir užpildytas magnio oksido izoliacine medžiaga. Visiškai uždara konstrukcija neleidžia drėgmei, dulkėms ir alyvai patekti į varžos laidą, pagerindama ilgalaikį stabilumą ir tarnavimo laiką.
Vamzdiniai elementai yra išdėstyti horizontaliai, tarp kiekvieno vamzdžio paliekant pakankamą atstumą. Ši konstrukcija pagerina oro srauto cirkuliaciją ir leidžia šilumai tolygiai pereiti per metalinį paviršių, sumažindama vietinį perkaitimą nuolatinio veikimo metu.
Rezistorių dėžutėje sujungti nerūdijančio plieno vamzdiniai elementai su apsauginiu metaliniu gaubtu, kad būtų padidintas atsparumas korozijai, pramoninėms dulkėms ir atšiaurioms darbo aplinkoms. Jis tinkamas naudoti dirbtuvėse, lauko įrenginiuose ir pramoninėse vietose, kuriose yra didelė drėgmė arba cheminių medžiagų poveikis.
Kiekvienas vamzdinis rezistoriaus elementas montuojamas atskirai, todėl jį galima pakeisti atskirai, neišimant visos rezistoriaus dėžutės. Tai sumažina techninės priežiūros laiką ir sumažina įrangos prastovos laiką.
- Visiškai sandari vamzdinė konstrukcija: apsaugo vidinius atsparumo elementus nuo drėgmės, dulkių, alyvos ir pramoninių teršalų.
- Didelis šilumos laidumas: magnio oksido užpildas užtikrina efektyvų šilumos perdavimą ir stabilų temperatūros veikimą.
- Stiprus mechaninis patvarumas: nerūdijančio plieno konstrukcija užtikrina puikų atsparumą vibracijai ir apsaugą nuo smūgių.
- Lanksti konfigūracija: palaiko pritaikytas varžos vertes, galios reitingus ir montavimo struktūras.
- Stabilus veikimas dažnai naudojant: tinka pakartotiniam stabdymo ir energijos sugėrimo ciklams.
- Vietą taupantis dizainas: kompaktiška konstrukcija leidžia lanksčiai montuoti elektros spintose arba įrangos sistemose.
Vamzdžių rezistorių dėžė plačiai taikoma pramoninėse sistemose, kurioms reikalingas efektyvus energijos išsklaidymo ir stabdymo valdymas, įskaitant dažnio keitiklio stabdžių sistemas, servo pavaros energijos suvartojimo grandines, liftų ir kėlimo įrangą, kranus ir kitas sunkiasvores mašinas.
Jis taip pat tinka CNC staklėms, konvejerių sistemoms, liejimo liejimo mašinoms, pakavimo mašinoms, vėjo energijos ir atsinaujinančios energijos įrangai, akumuliatorių įkrovimo ir iškrovimo bandymo sistemoms, taip pat pramoninėms apkrovos bandymo programoms.
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 1kW-30kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω-1kΩ |
| Pasipriešinimo tolerancija | ±3%, ±5%, ±10% |
| Apsaugos laipsnis | IP20 / IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Izoliacinė medžiaga | Didelio tankio magnio oksidas |
| Atsparios vielos medžiaga | Nikelio-chromo lydinys |
| Standartinis | GB-5792 |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC, 50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia, 5S | Jokių matomų pažeidimų |
| Nepertraukiamas apkrovos laikas | Ciklinis veikimas | >9000 val |
| Drėgnos šilumos bandymas | 40 ℃±2 ℃, 90%-95 % santykinis drėgnis, 100 val | △R≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃/55 ℃/155 ℃ dviračiu | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžios žalos |
| Temperatūros koeficientas | Vardinės apkrovos būklė | <300 ppm/℃ |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio laisvumo ar pažeidimo |
| Atsparumas vibracijai | 5-200Hz, 1g | Jokių konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | 350±5 ℃, 3S | Jokių matomų pažeidimų |
| Lituojamumas | 235±5 ℃, 5S | Lydmetalis > 95 % |
„Dufew Electric“ teikia pritaikytus vamzdinių rezistorių dėžutės sprendimus, pagrįstus skirtingais pramoninio pritaikymo reikalavimais, įskaitant vardinę galią, varžos vertę, įtampos sąlygas, rezistorių vamzdžių skaičių, prijungimo būdus, korpuso matmenis, montavimo struktūrą ir apsaugos lygį.
Keli vamzdiniai rezistorių elementai gali būti sukonfigūruoti per nuoseklias arba lygiagrečias jungtis, kad būtų pasiekti skirtingi stabdymo efektyvumo ir apkrovos bandymo reikalavimai, leidžiantys gaminiui prisitaikyti prie įvairių eksploatavimo sąlygų.
| Palyginimo elementas | Vamzdinė rezistorių dėžutė | Tradicinė aliuminio / gofruoto rezistoriaus dėžutė |
|---|---|---|
| Vidinė apsauga | Visiškai sandarus nerūdijančio plieno vamzdis su MgO užpildu | Kai kurios konstrukcijos turi atvirus arba mažiau apsaugotus atsparumo elementus |
| Atsparumas drėgmei ir dulkėms | Puikus sandarinimas nuo vandens, dulkių ir alyvos | Labiau pažeidžiamas atšiaurioje aplinkoje |
| Mechaninis stiprumas | Tvirta vamzdinė metalinė konstrukcija su dideliu atsparumu vibracijai | Plonas korpusas arba keraminės konstrukcijos gali būti trapesnės |
| Priežiūra | Atskirus vamzdinius elementus galima pakeisti atskirai | Priežiūroje gali prireikti pakeisti didesnius komponentus |
| Pramoninis pritaikomumas | Tinka drėgnoms, dulkėtoms ir didelėms apkrovoms | Daugiausia naudojamas standartinėmis eksploatavimo sąlygomis |
Tubular Resistor Box naudoja sandarius nerūdijančio plieno vamzdinius rezistorių elementus, užpildytus didelio tankio magnio oksido izoliacine medžiaga. Ši konstrukcija užtikrina geresnę apsaugą nuo drėgmės, dulkių, alyvos užteršimo ir mechaninio įtempimo, palyginti su tradiciniais atviro tipo vielos arba gofruoto rezistoriaus konstrukcijomis.
Šis gaminys dažniausiai naudojamas energijai sugerti dažnio keitikliuose, servo pavarose, liftuose, kranuose, CNC mašinose ir kitoje įrangoje, kuri dažnai greitinama ir lėtėja. Jis taip pat tinka pramoninės apkrovos bandymams, akumuliatoriaus iškrovos bandymams ir galios valdymo sistemoms.
Taip. „Dufew“ palaiko varžos verčių, vardinės galios, įtampos reikalavimų, korpuso matmenų, prijungimo metodų ir montavimo konstrukcijų pritaikymą pagal įvairias pramonės sritis.
Taip. Modulinė vamzdinio elemento konstrukcija leidžia išimti ir pakeisti vieną pažeistą rezistoriaus vamzdelį nekeičiant viso mazgo, taip sumažinant priežiūros išlaidas ir įrangos prastovą.
Taip. Sandari metalinio vamzdžio konstrukcija užtikrina puikų atsparumą drėgmei, dulkėms, vibracijai ir alyvos užterštumui. Jis gali patikimai veikti pramoninėse dirbtuvėse, lauko įrangoje ir kitoje sudėtingoje aplinkoje.
