Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

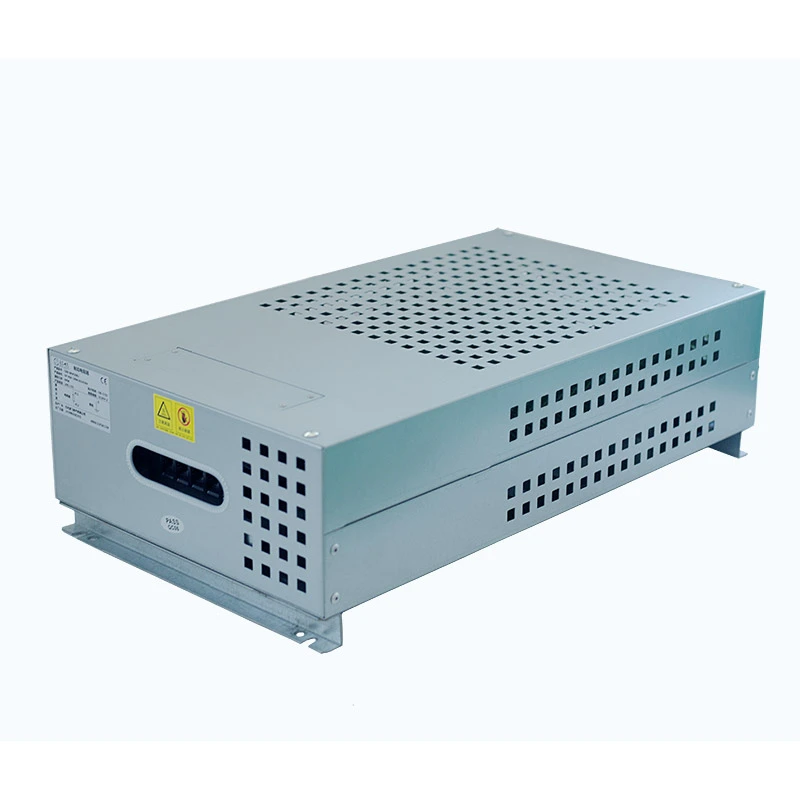

„Dufew High Power Resistor Box“ kompaktiškame metaliniame korpuse sujungia kelis gofruotus rezistorių elementus, kad atitiktų didelės galios energijos išsklaidymo reikalavimus.
Rezistorių blokai gali būti jungiami nuosekliai arba lygiagrečiai pagal skirtingus galios ir varžos reikalavimus. Korpusas pagamintas iš aliuminio-cinku dengtos plieno plokštės su integruotais gnybtais ir temperatūros apsaugos įtaisais saugiam ir patogiam montavimui.
Dėl pritaikomų specifikacijų ir kelių aušinimo konfigūracijų šis gaminys tinka inverterinėms stabdžių sistemoms, pramoninei bandymų įrangai, energijos kaupimo programoms ir didelio masto pavarų sistemoms.
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 1kW-30kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω-1kΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos laipsnis | IP20 / IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Standartinis | GB-5792 |
Pavyzdys: CRB 10KW 13.6R J
| Kodas | Aprašymas |
|---|---|
| CRB | Didelės galios rezistorių dėžutė |
| 10 kW | Nominali galia |
| 13.6R | Vardinis atsparumas |
| J | Atsparumo tolerancija (K = 10%, J = 5%, H = 3%) |
Tinkamos didelės galios rezistoriaus dėžutės pasirinkimas priklauso nuo elektros reikalavimų, eksploatavimo sąlygų ir įrengimo aplinkos. Pagrindiniai pasirinkimo veiksniai yra šie:
Pasirinkite tinkamą galią pagal energijos suvartojimo reikalavimus, apkrovos sąlygas ir veikimo ciklus.
Atsparumo vertė turi atitikti sistemos įtampą, srovės reikalavimus ir naudojimo sąlygas, kad būtų užtikrintas stabilus energijos išsklaidymas.
Kad pasirinktumėte tinkamą aušinimo konfigūraciją, atsižvelkite į veikimo trukmę, įrengimo erdvę ir šilumos išsklaidymo sąlygas.
Skirtingoms reikmėms gali prireikti skirtingų gaubtų konstrukcijų, apsaugos lygių ir mechaninių konstrukcijų.
Apsvarstykite prijungimo būdus, montavimo reikalavimus, apsaugos funkcijas ir sistemos integravimo sąlygas, kad užtikrintumėte, jog rezistorių dėžutė atitiktų visą įrangos sistemą.
Sukurta didelės galios pramoninėms reikmėms, rezistorių sistema gali būti sukonfigūruota taip, kad atitiktų skirtingus veikimo reikalavimus, įskaitant stabdymą keitikliu, energijos kaupimo iškrovos bandymus, pramoninės įrangos senėjimo bandymus ir imituojamą galios apkrovą.
Vidinės rezistorių grandinės gali būti suskirstytos į kelias nepriklausomas galios šakas, leidžiančias sistemai prisitaikyti prie skirtingų veikimo sąlygų, tokių kaip mažos apkrovos paleidimas, vardinės galios veikimas ir trumpalaikis perkrovos bandymas.
Ši lanksti konfigūracija pagerina įrangos pritaikomumą, supaprastina testavimo procesus ir sumažina kelių rezistorių sprendimų poreikį skirtingoms programoms.
Korpuso konstrukcija palaiko įvairius rezistorių elementus pagal konkrečius taikymo reikalavimus, įskaitant gofruotus rezistorius, rezistorius su aliuminio korpusu ir vamzdinius rezistorių elementus.
Norint užtikrinti patikimą veikimą, galima pasirinkti skirtingas konfigūracijas švarioms gamybos vietoms, dulkėtoms aplinkoms, riebioms pramonės vietoms ir kitoms sudėtingoms darbo sąlygoms.
Vidinis gaubtas turi nepriklausomą aušinimo kameros dizainą, suteikiantį specialius oro srauto kanalus skirtingoms rezistorių grupėms. Ši struktūra padeda sumažinti šilumos kaupimąsi tarp grandinių ir pagerina bendrą šiluminį stabilumą veikimo metu.
Keli ašiniai ventiliatoriai užtikrina kryptingą oro srautą per šildymo elementus, padidindami šilumos išsklaidymo efektyvumą nuolatinio didelio galingumo veikimo metu.
Optimizuotas vėdinimo dizainas padeda išlaikyti stabilią temperatūros našumą ilgalaikiams darbams, įskaitant 24 valandų trukmės didelės apkrovos bandymo sąlygas.
Kiekviena maitinimo šaka turi nepriklausomus temperatūros stebėjimo ir apsaugos jungiklius, leidžiančius greitai aptikti ir valdyti neįprastas sąlygas darbo metu.
Šis dizainas suteikia:
- Individualus gedimų izoliavimas
- Sumažėjęs poveikis kitoms grandinėms
- Patobulintas sistemos prieinamumas
Kai vienoje šakoje susidaro nenormalios temperatūros sąlygos, paveikta grandinė gali būti atjungta, o kitos grandinės toliau veiks normaliai.
Korpusas ir vidiniai komponentai atitinka UL94V-2 antipireno reikalavimus, padedantys pagerinti saugą perkrovos metu ir ilgalaikiam pramoniniam naudojimui.
Pagrindinėje grandinėje yra sustorintos integruotos varinės šynos, kad būtų užtikrintas patikimas srovės perdavimas didelės galios veikimo sąlygomis.
Sustiprinta konstrukcija padeda pasiekti:
- Mažesnis įtampos praradimas
- Sumažintas laidininko šildymas
- Patobulinta ilgalaikė srovės perdavimo galimybė
Palyginti su įprastais plonais gnybtais arba varinėmis juostelėmis, ši šynų konstrukcija užtikrina geresnį stabilumą nuolatiniams didelės srovės įrenginiams.
Varinė šynų sistema suteikia kelias jungties pozicijas, leidžiančias lengviau integruoti su skirtinga išbandyta įranga, lygiagrečiomis sistemomis ir pritaikytais elektros išdėstymais.
High Power Resistor Box yra plačiai naudojama pramonėje, kuriai reikalingas patikimas energijos sugėrimas, apkrovos modeliavimas, srovės valdymas ir didelės galios atsparumo sprendimai. Įprastos taikymo sritys apima:
Sunkiosios pramonės srityse rezistorių sistema dažniausiai taikoma metalurgijos gamybos įrangai, didelėms perdavimo sistemoms ir sunkiasvorėms mašinoms, kur reikalingas stabilus veikimas didelės galios sąlygomis.
Energijos kaupimo ir elektros bandymo reikmėms jis gali būti integruotas į energijos kaupimo bandymo platformas, akumuliatoriaus iškrovos bandymo sistemas ir didelės galios elektros bandymo įrangą, kad būtų užtikrintos kontroliuojamos apkrovos sąlygos ir patikimas veikimo patikrinimas.
Sistema tinka uosto kranams, sunkiosioms kėlimo mašinoms ir kėlimo sistemoms, kurioms reikalingas efektyvus energijos išsklaidymo ir stabilaus stabdymo efektyvumas dažnai dirbant.
Pramoninėje automatizacijoje ir pavarose jis gali būti naudojamas su didelėmis inverterių pavaros sistemomis, variklio stabdymo programomis ir automatikos įranga, kad būtų palaikomas patikimas galios valdymas ir sistemos apsauga.
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinis veikimas (10S iškrova, 90S intervalas) | >9000 val |
| Drėgnos šilumos bandymas | 40 ℃±2 ℃ / 90%-95% RH / 100 val | △R≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃, 55 ℃, 155 ℃ / 15 min., 5 ciklai | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Nominali apkrova prieš statinį pasipriešinimą | <300 ppm/℃ |
| Ugniai atsparumas | 10 kartų vardinė galia 5 min | Raudonas šildymas be liepsnos |
| Veiklos elementas | Bandymo būklė | Reikalavimas |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Nėra laisvumo ar matomų pažeidimų |
| Atsparumas vibracijai | 5-200Hz, 1g, 98m/S² | Jokių konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | 3S gnybtas panardintas į 350±5 ℃ | △R≤±(1 %R+0,05Ω) |
| Išvaizda | Vizuali apžiūra | Jokių pažeidimų, aiškus žymėjimas |
| Lituojamumas | Terminalas panardintas 235±5 ℃ 5S | Lydmetalis > 95 % |
| Palyginimo elementas | Didelės galios rezistorių dėžutė | Įprasta stabdymo / apkrovos rezistoriaus dėžutė |
|---|---|---|
| Taikymo sritis | Palaiko stabdymą, iškrovos bandymus, senėjimo bandymus ir imituojamas apkrovas | Paprastai skirtas vienos programos scenarijams |
| Aušinimo sistema | Nepriklausomos aušinimo kameros su specialiais oro srauto kanalais | Bendra oro srauto struktūra su galimu šilumos kaupimu |
| Apsaugos dizainas | Individuali temperatūros apsauga kiekvienai maitinimo atšakai | Paprastai naudojama bendra temperatūros apsauga |
| Srovės nešančioji struktūra | Sustiprinta varinė šyna, skirta darbui su didele srove | Standartiniai gnybtai su ribota srovės galia |
| Mechaninė konstrukcija | Sustiprintas korpusas, tinkantis didelėms apkrovoms | Standartinė lakštinio metalo konstrukcija lengvesnėms reikmėms |
„Dufew Electric“ specializuojasi pramoninių rezistorių gaminių, įskaitant didelės galios rezistorių dėžutę, stabdymo rezistorius ir pritaikytus pramoninių pavarų sistemų, bandymo įrangos ir energijos panaudojimo rezistorių rinkinius, projektavimo ir gamybos srityje.
Mūsų gamybos procesas apima visą gamybos ciklą, įskaitant rezistorių elementų surinkimą, elektrinę konfigūraciją, korpuso gamybą, komponentų integravimą, veikimo testavimą ir galutinę patikrą.
Su profesionalia inžinerine pagalba ir standartizuotomis gamybos procedūromis, Dufew gali pateikti patikimus rezistorių sprendimus su:
- Individualios galios ir varžos konfigūracijos
- Lankstus korpuso ir aušinimo dizainas
- Pilnas elektros charakteristikų patikrinimas
- Stabili partijos gamybos galimybė
- Parama OEM projektams ir pramonės įrangos gamintojams
Kiekvienam gaminiui taikoma griežta kokybės kontrolė, siekiant užtikrinti stabilų elektrinį veikimą, mechaninį patikimumą ir ilgalaikę eksploatavimo saugą sudėtingoje pramoninėje aplinkoje.
Skirtingoms pramoninėms reikmėms reikalingi skirtingi galios lygiai, varžos vertės ir montavimo sąlygos. „Dufew“ teikia pritaikytus didelės galios rezistorių dėžutės sprendimus, pagrįstus specifiniais projekto reikalavimais.
Tinkinimo parinktys apima:
- Nominali galia ir varžos vertė
- Darbinė įtampa ir srovės stiprumas
- Aušinimo konfigūracija
- Korpuso matmenys ir tvirtinimo konstrukcija
- Terminalo išdėstymas
- Apsaugos reikalavimai
Su profesionaliu rezistorių projektavimu ir gamybos galimybėmis „Dufew“ padeda klientams kurti patikimus sprendimus, skirtus pramoniniams bandymams, energijos iškrovimui, stabdžių sistemoms ir didelės apkrovos įrangai.
Dufew atlieka išsamius kokybės patikrinimus, kad patikrintų elektros saugą, mechaninį stiprumą ir ilgalaikį veikimo patikimumą.
Kokybės kontrolė apima:
- Žaliavų patikrinimas
- Elektros veikimo patikrinimas
- Temperatūros apsaugos bandymas
- Galutinė produkto apžiūra
Dufew teikia profesionalius pakavimo sprendimus pagal gaminio dydį ir transportavimo reikalavimus.
Pakuotės savybės:
- Saugi vidinė fiksacija
- Apsauga nuo smūgių ir vibracijos
- Tinka tarptautiniams pervežimams
- Individualių ir masinių užsakymų palaikymas
High Power Resistor Box tinka didelės galios inverterinėms stabdžių sistemoms, pramoninės apkrovos bandymams, energijos kaupimo iškrovimo sistemoms, kėlimo įrangai, vėjo energijos sistemoms ir kitoms reikmėms, kurioms reikalingas didelis energijos suvartojimas.
Temperatūros apsaugos jungiklis stebi vidinę temperatūrą ir užtikrina apsaugą nuo perkaitimo. Atsiradus neįprastoms šilumos sąlygoms, ji atjungia susijusią grandinę, kad sumažintų perkaitimo riziką ir pagerintų sistemos patikimumą.
Taip. Dufew palaiko galios įvertinimo, varžos vertės, korpuso matmenų, apsaugos laipsnio, rezistorių konfigūracijos ir prijungimo metodų pritaikymą.
Kad eksploatacijos metu būtų išlaikytas efektyvus šilumos išsklaidymas, reikia atsižvelgti į tinkamą vėdinimo erdvę, oro srauto kryptį, aplinkos temperatūrą ir įrengimo vietą.
Nuolatiniam veikimui įtakos turi vardinė galia, apkrovos trukmė, aušinimo efektyvumas, aplinkos temperatūra ir šilumos valdymo konstrukcija. Tinkama konfigūracija padeda užtikrinti stabilų veikimą ilgalaikėmis darbo sąlygomis.
Didelės galios rezistorių dėžė gali būti sukurta įvairioms pramoninėms aplinkoms. Apsaugos lygis, gaubto struktūra ir komponentų pasirinkimas gali būti pritaikyti atsižvelgiant į tokias sąlygas kaip dulkės, drėgmė, temperatūros pokyčiai arba įrengimas lauke.
Taip. Sistemoms, kurioms reikia didesnės galios, galima sukonfigūruoti kelias rezistorių dėžutes. Norint užtikrinti saugų ir patikimą veikimą, reikia tinkamai suderinti elektros energiją, įrengti atstumą ir šilumos išsklaidymą.
„Dufew“ specializuojasi pramoninių rezistorių projektavimo ir gamyboje, teikdama pritaikytus rezistorių sprendimus, griežtą kokybės kontrolę ir išsamų pramoninės įrangos gamintojų, testavimo sistemų ir energijos panaudojimo našumo testavimą.
Ieškote didelio galingumo rezistoriaus sprendimo savo pramoninei įrangai ar testavimo sistemai?
Atsiųskite mums išsamią informaciją apie programą, įskaitant galią, varžos vertę, darbinę įtampą, darbo ciklą, aušinimo reikalavimus ir montavimo sąlygas. Dufew pateiks tinkamą didelės galios rezistoriaus dėžutės konfigūraciją ir techninę pagalbą.
Šiandien pateikite pasiūlymą dėl tinkintų rezistorių sprendimų.
