Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

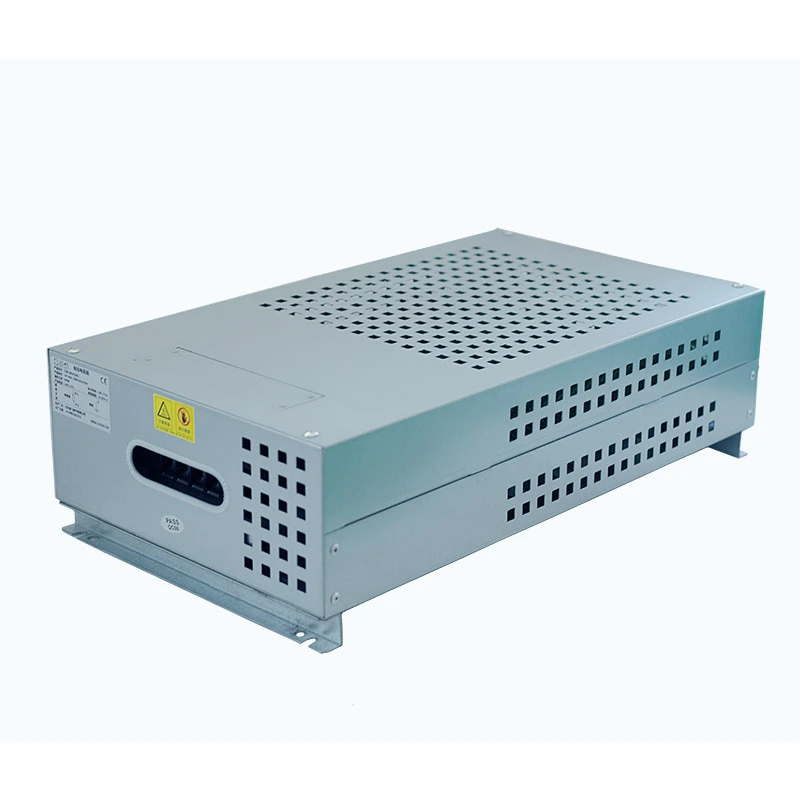

Inverterio stabdymo varžos dėžė yra specialus stabdymo komponentas, naudojamas inverteriu valdomose variklių sistemose. Kai variklis lėtėja esant didelei inercijos apkrovai, regeneracinė energija grąžinama atgal į keitiklio nuolatinės srovės grandį, todėl pakyla magistralės įtampa. Šis gaminys išsklaido energijos perteklių per rezistorių elementus, kad išlaikytų stabilų keitiklio veikimą.
Vidinė konstrukcija susideda iš kelių gofruotų rezistorių elementų, išdėstytų pagal reikiamą varžą ir galią. Rezistorių mazgas sumontuotas apsauginiame aliuminiu-cinku dengtame plieniniame korpuse su integruotais gnybtų blokais ir temperatūros apsaugos jungikliais.
Korpuso konstrukcija palaiko išorinį montavimą šalia inverterio spintelės, padeda sutaupyti vidinės spintelės vietos, išlaikant efektyvų šilumos išsklaidymą ir elektros saugą.
Atsparumo ir galios konfigūracija suprojektuota pagal bendrus inverterio stabdymo reikalavimus. Tai supaprastina pasirinkimą ir padeda sumažinti rankinį skaičiavimą integruojant sistemą.
Korpusas turi šoninės ventiliacijos konstrukciją, kuri nukreipia karštą orą nuo keitiklio korpuso ir sumažina antrinį šilumos kaupimąsi aplink pavaros komponentus.
Vidinis išdėstymas užtikrina pakankamą izoliacijos atstumą tarp rezistorių elementų ir gaubto, palaikant stabilų darbą esant nuolatinės srovės magistralės įtampai iki 1200 V.
Specialus tvirtinimo pagrindas leidžia montuoti inverterių spintelių šone arba apačioje neužimant vertingos vidinės elektros spintelės vietos.
- Sukurta specialiai VFD regeneracinėms stabdžių sistemoms
- Perteklinę stabdymo energiją paverčia šiluma, kad būtų išvengta nuolatinės srovės magistralės viršįtampio aliarmų
- Gofruotų rezistorių derinys palaiko iki 30 kW galią
- Integruotas temperatūros jungiklis pagerina darbo saugumą
- Aliuminiu-cinku dengtas korpusas užtikrina atsparumą korozijai ir mechaninę apsaugą
- Tinka dažno greitėjimo, lėtėjimo ir avarinio stabdymo sąlygomis
„Dufew Electric Gofrated Resistor Cabinet“ skirta pramoninėms pavarų sistemoms, kurioms reikalingas patikimas energijos išsklaidymas stabdymo, lėtėjimo ir dinaminės apkrovos valdymo metu. Dėl lanksčios konfigūracijos jis tinkamas įvairioms sunkioms reikmėms, įskaitant:
Rezistorių spintelė padeda valdyti regeneracinę energiją, susidarančią dažnų kėlimo ir nuleidimo operacijų metu, pagerindama sistemos stabilumą liftuose, bokštiniuose kranuose, keltuvuose, gervėse ir kėlimo platformose.
Įrenginiams su dažnais pagreičio ir lėtėjimo ciklais, pavyzdžiui, juostiniams konvejeriams, krautuvų regeneravimo sistemoms ir sunkiasvorių transporto sistemoms, sprendimas užtikrina stabilų stabdymo efektyvumą ir palaiko nuolatinį pramoninį darbą.
Spintelė tinka pramoninėms mašinoms, kurioms reikalingas tikslus variklio valdymas ir energijos absorbcija, įskaitant valcavimo stakles, centrifugas, liejimo mašinas, vielos tempimo mašinas ir tekstilės mašinas.
Jis taip pat gali būti integruotas į keitiklio veikimo tikrinimo įrangą ir servo pavaros bandymo sistemas, kad būtų užtikrintos kontroliuojamos varžos apkrovos, skirtos įvertinti elektros našumą ir sistemos patikimumą.
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 1kW-30kW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω-1kΩ |
| Pasipriešinimo tolerancija | ±3 % / ±5 % / ±10 % |
| Apsaugos laipsnis | IP20 / IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL94V-2 |
| Standartinis | GB-5792 |
Pavyzdys: CRB 10KW 13.6R J
| Kodas | Aprašymas |
|---|---|
| CRB | Stabdymo rezistoriaus dėžutė |
| 10 kW | Nominali galia |
| 13.6R | Vardinis atsparumas |
| J | Atsparumo tolerancija (K = 10%, J = 5%, H = 3%) |
| Veiklos elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | 10S discharge / 90S interval cycling | >9000 val |
| Drėgnos šilumos bandymas | 40 ℃±2 ℃ / 90%-95% RH / 100 val | △R≤±(1 %R+0,05Ω) |
| Temperatūros važiavimas dviračiu | -55 ℃, 55 ℃, 155 ℃ dviračiu | △R≤±(2 %R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Jokių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Vardinės apkrovos būklė | <300 ppm/℃ |
| Liepsnos testas | 10 kartų vardinė galia 5min | Raudonas šildymas be liepsnos |
| Veiklos elementas | Bandymo būklė | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio laisvumo ar pažeidimo |
| Atsparumas vibracijai | 5-200Hz, 1g, 98m/S² | Jokių konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | 350±5 ℃ / 3S | △R≤±(1 %R+0,05Ω) |
| Lituojamumas | 235±5 ℃ / 5S | Lydmetalis > 95 % |
Staigaus lėtėjimo arba avarinio stabdymo metu šis gaminys užtikrina efektyvų energijos išsklaidymo kelią, padedantį išlaikyti keitiklio nuolatinės srovės magistralės stabilumą.
Rezistoriaus struktūra sukurta kartotinėms energijos sugerties sąlygoms, kurios dažniausiai būna kėlimo įrenginiuose, konvejeriuose ir pramoninės automatikos sistemose.
Išorinė tvirtinimo konstrukcija sumažina spintelės vietos poreikį ir supaprastina sistemos montavimą.
| Palyginimo elementas | Inverterio stabdymo rezistoriaus dėžutė | Bendroji apkrovos rezistoriaus dėžutė |
|---|---|---|
| Pagrindinis tikslas | Skirtas stabdymui keitikliu ir nuolatinės srovės magistralės įtampos valdymui | Bendrosios varžos apkrovos taikymas |
| Parametrų pasirinkimas | Atitinka inverterio stabdžių įrenginio reikalavimus | Reikalingas papildomas pasipriešinimo skaičiavimas |
| Aušinimo dizainas | Šoninis išmetimas neleidžia karštam orui patekti į keitiklio korpusą | Standartinis oro srautas gali paveikti aplinkinę įrangą |
| Montavimas | Palaiko inverterio spintelės išorinį montavimą | Paprastai reikia atskiros įrengimo vietos |
| Darbo būklė | Optimizuotas periodiniam regeneraciniam stabdymui | Daugiausia naudojamas bendrai apkrovai arba bandymams |
„Dufew Electric“ taiko standartizuotas gamybos procedūras nuo rezistorių surinkimo ir gaubto gamybos iki elektros charakteristikų bandymų.
Kokybės kontrolė apima:
- gaunamų medžiagų patikrinimas
- Atsparumo vertės patikrinimas
- Izoliacijos bandymas
- Šiluminės apsaugos bandymai
- Galutinė produkto apžiūra
Kiekviena rezistorių dėžutė yra profesionaliai supakuota pagal gaminio dydį ir transportavimo reikalavimus.
Pakavimo procesas apima:
- Gaminio apsaugos tvirtinimas
- Drėgmei atspari pakuotė
- Eksporto siuntų paruošimas
- Partijų užsakymų valdymas
Norint pasirinkti tinkamą inverterio stabdymo varžos dėžutę, reikia visapusiškai įvertinti keitiklio parametrus, variklio charakteristikas, stabdymo sąlygas ir montavimo aplinką. Teisinga konfigūracija padeda efektyviai išsklaidyti regeneracinę energiją, išvengti nuolatinės srovės magistralės viršįtampio ir pagerinti ilgalaikį VFD sistemų patikimumą.
Rezistoriaus dėžutės nominali galia turėtų būti parinkta atsižvelgiant į keitiklio galingumą ir variklio veikimo sąlygas. Naudojant didesnę variklio galią, didesnę apkrovos inerciją arba dažnus stabdymo ciklus, paprastai reikia didesnės energijos sugėrimo galimybės.
Pagrindiniai pasirinkimo veiksniai yra keitiklio vardinė galia, variklio galia, apkrovos inercija, reikalingas stabdymo momentas ir stabdymo dažnis.
Rezistoriaus darbinė įtampa turi atitikti keitiklio nuolatinės srovės magistralės įtampą, kad būtų užtikrintas saugus ir stabilus veikimas. Skirtingoms pavarų sistemoms gali prireikti skirtingos įtampos konfigūracijos, pvz., 400 V klasės keitiklių sistemos, 690 V pramoninės pavaros arba aukštos įtampos nuolatinės srovės programos iki 1200 V.
Dufew stabdymo rezistorių sprendimai yra skirti palaikyti stabilų veikimą esant skirtingoms nuolatinės srovės magistralės įtampos sąlygoms, atsižvelgiant į taikymo reikalavimus.
Pasipriešinimo vertė tiesiogiai įtakoja stabdymo efektyvumą. Mažesnė pasipriešinimo vertė gali suteikti didesnę stabdymo jėgą, bet padidina srovės srautą, o didesnė pasipriešinimo vertė sumažina srovės įtampą, bet gali pailginti stabdymo laiką.
Tinkama varžos konfigūracija turėtų būti nustatyta pagal inverterio stabdžių įrenginio specifikacijas, leistiną stabdymo srovę, reikalingą stabdymo laiką ir apkrovos inercijos charakteristikas.
Skirtingi pramoniniai pritaikymai generuoja skirtingą regeneracinės energijos lygį, todėl rezistorių dėžė turi būti parinkta pagal faktinį stabdymo ciklą ir veikimo sąlygas.
| Taikymas | Eksploatacijos būklė | Atrankos dėmesys |
|---|---|---|
| Liftas | Dažni pagreičio ir stabdymo ciklai | Didelis patikimumas ir pakartotinio stabdymo galimybė |
| Kranas ir keltuvas | Sunkiųjų kėlimo ir nuleidimo operacijos | Didelis perkrovos pajėgumas ir stabilus veikimas |
| Konvejerio sistema | Ilgas nepertraukiamas veikimas | Stabilus šilumos valdymas |
| Centrifuga | Greito lėtėjimo reikalavimai | Galimybė greitai sugerti energiją |
| Pramoninės mašinos | Pertraukiamo stabdymo sąlygos | Tinkamas galios ir varžos pasirinkimas |
Montavimo aplinka turi įtakos spintelės struktūrai, vėdinimo konstrukcijai ir šiluminėms charakteristikoms. Prieš pasirinkdami, klientai turėtų atsižvelgti į turimą montavimo vietą, montavimo būdą, aplinkos temperatūrą ir oro srauto sąlygas.
Dufew stabdymo rezistorių dėžės pritaikytos praktiškoms montavimo struktūroms ir optimizuotoms ventiliacijos konstrukcijoms, todėl jas galima integruoti su inverterių spintelėmis, išlaikant efektyvų šilumos išsklaidymą.
Standartinės rezistorių dėžutės ne visada gali atitikti specifinius pramonės reikalavimus. Dufew teikia pritaikytas konfigūracijas pagal varžos vertę, vardinę galią, darbinę įtampą, korpuso matmenis, gnybtų išdėstymą ir apsaugos reikalavimus.
Turėdama profesionalias gamybos galimybes, „Dufew Electric“ palaiko OEM ir pritaikytus stabdymo rezistorių sprendimus, skirtus įvairioms keitiklių sistemoms ir pramoninėms reikmėms.
Dufew stabdymo rezistorių dėžės gali būti derinamos su įvairiomis skirtingų gamintojų inverterių sistemomis. Klientai gali pateikti informaciją apie keitiklio modelį, o „Dufew“ rekomenduos tinkamą varžos ir galios konfigūraciją.
Norėdami pritaikyti, klientai turėtų pateikti keitiklio modelį, variklio galią, darbinę įtampą, varžos vertę, stabdymo darbo ciklą ir montavimo reikalavimus. Dufew pagal šiuos parametrus gali sukurti tinkamą rezistorių dėžutės sprendimą.
Taip. „Dufew“ siūlo pritaikytas stabdžių rezistorių dėžes su reguliuojamomis varžos vertėmis, galios dydžiais, korpuso dizainu, gnybtų konfigūracijomis ir apsaugos galimybėmis, kad atitiktų įvairius pramonės poreikius.
Eksploatavimo trukmei daugiausia įtakos turi stabdymo dažnis, perkrovos sąlygos, darbinė temperatūra, aušinimo efektyvumas ir montavimo aplinka. Tinkamas pasirinkimas ir šilumos valdymas gali pagerinti ilgalaikį patikimumą.
Taip. „Dufew“ stabdymo rezistorių dėžės skirtos naudoti, kai reikia pakartotinai pagreitinti ir lėtėti, pavyzdžiui, liftams, kranams, konvejeriams ir pramoninės automatikos įrangai. Galia turi būti parenkama pagal stabdymo ciklą.
Rekomenduojama reguliariai tikrinti ventiliacijos sąlygas, gnybtų jungtis, dulkių kaupimąsi ir perkaitimo požymius. Tinkama priežiūra padeda užtikrinti stabilų veikimą ir ilgesnį tarnavimo laiką.
Dufew stabdymo rezistorių dėžės turi apsauginius gaubtus ir patikimas konstrukcijas, skirtas pramoniniam naudojimui. Galimi individualūs apsaugos sprendimai aplinkai, kurioje yra daug drėgmės, dulkių arba ypatingos eksploatavimo sąlygos.
„Dufew“ specializuojasi pramoninių rezistorių projektavimo ir gamybos srityje, teikdama individualius stabdymo rezistorių sprendimus, griežtą kokybės patikrą ir patikimą pagalbą inverterių gamintojams, įrangos gamintojams ir automatikos įmonėms.
Reikia stabdymo rezistoriaus sprendimo liftams, kranams, pramoninėms pavaroms ar automatikos įrangai?
Pateikite savo keitiklio modelį, variklio galią, nuolatinės srovės magistralės įtampą ir stabdymo reikalavimus. Dufew rekomenduos tinkamą VFD stabdymo rezistoriaus dėžę ir suteiks techninę pagalbą jūsų projektui.
Šiandien pateikite pasiūlymą dėl tinkintų varžos verčių, galios įvertinimų ir korpuso dizaino.
