Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.

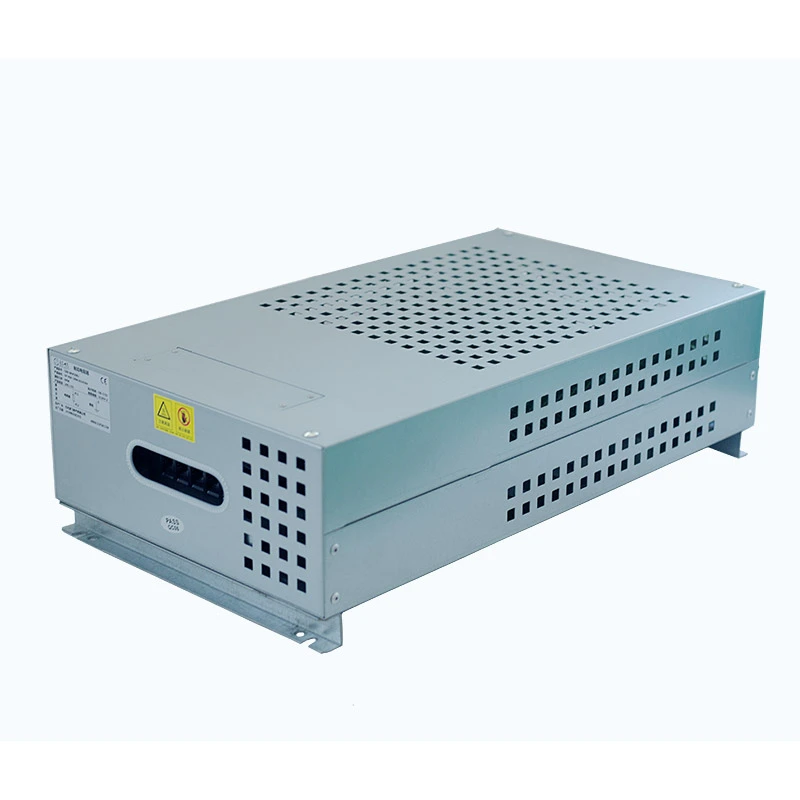

DUFEW Gofruotojo rezistoriaus dėžutė yra didelės galios rezistorių mazgas, kuris nuosekliai ir lygiagrečiai sujungia kelis gofruotus rezistorių elementus ir tvirtina juos profesionaliame korpuse. Jis specialiai sukurtas siekiant įveikti atskirų rezistorių galios apribojimus ir užtikrinti stabilų energijos sugerties efektyvumą didelės galios elektros sistemoms.
Rezistorių dėžutė palaiko maksimalią 30KW galią, varžos reikšmes nuo 0,01Ω iki 1KΩ ir atsparumo tikslumo parinktis ±3%, ±5% ir ±10%. Vidinę struktūrą sudaro didelės srovės gnybtų blokas ir temperatūros apsaugos jungiklis, o korpuso apsaugos laipsnis gali būti pritaikytas pagal skirtingus taikymo reikalavimus.
Kaip patyręs gamintojas ir tiekėjas Kinijoje, DUFEW siūlo pritaikytus sprendimus stabdžių sistemoms, kintamo dažnio pavaroms, pramoninės automatikos įrangai, liftams, kranams, valcavimo staklėms ir kitoms programoms, kurioms reikalingas efektyvus energijos išsklaidymas.
Gofruotojo rezistoriaus dėžutės vidinė struktūra susideda iš kelių gofruotų rezistorių elementų, išdėstytų nuosekliomis ir lygiagrečiomis grandinėmis ir saugiai sumontuotų specialiai suprojektuotame korpuse. Ši modulinė konfigūracija pagerina galią, išlaikant stabilų elektros našumą ir patogią priežiūrą.
Korpusas pagamintas iš aliuminio-cinku dengto plieno lakšto, kuris užtikrina puikų atsparumą korozijai, mechaninį stiprumą ir šilumos išsklaidymo galimybes. Integruota ventiliacijos struktūra padeda optimizuoti oro srautą ir palaikyti stabilią temperatūrą nuolatinio veikimo metu.
Rezistorių dėžutės viduje sumontuotas stiprios srovės gnybtų blokas, kuris supaprastina išorines elektros jungtis. Integruotas temperatūros apsaugos jungiklis automatiškai atjungia grandinę, kai vidinė temperatūra viršija iš anksto nustatytą saugos ribą, taip išvengiant perkaitimo žalos.
Pagal klientų reikalavimus DUFEW gali pasiūlyti pasirenkamus aušinimo ventiliatorius, nepriklausomą rezistorių grupės valdymą ir pritaikytus apsaugos lygius. Gaminys sukurtas pagal GB-5792 standartą ir tinka reiklioms pramonės aplinkoms.
Pavyzdys: CRB 10KW 13.6R J
| Kodas | Aprašymas |
|---|---|
| CRB | Gofruoto rezistoriaus dėžutė / stabdymo rezistoriaus dėžutė |
| 10 kW | Nominali galia |
| 13.6R | Vardinis atsparumas |
| J | Atsparumo tolerancija (K = 10%, J = 5%, H = 3%) |
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 1KW-30KW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω---1KΩ |
| Pasipriešinimo tolerancija | ±3/±5/±10 |
| Apsaugos laipsnis | IP20/IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL 94V-2 |
| Standarto atitiktis | GB-5792 |
DUFEW siūlo pritaikytus gofruoto rezistoriaus dėžutės sprendimus, pagrįstus skirtingomis pramoninės veiklos sąlygomis. Klientai gali pasirinkti tinkamus galios rodiklius, varžos reikšmes, aušinimo būdus, apsaugos lygius ir vidines grandinės konfigūracijas pagal savo sistemos reikalavimus.
Modulinė konstrukcija leidžia sujungti kelis rezistorių blokus į skirtingus galios lygius, todėl gaminys tinkamas naudoti su didele stabdymo energija, dažnu greitėjimu ir lėtėjimu bei nuolatiniu darbu.
Tinkinimo parinktys apima:
- Individualizuota vardinė galia
- Pritaikyta pasipriešinimo vertė
- Kelių grupių rezistorių grandinės projektavimas
- Papildomo aušinimo ventiliatoriaus montavimas
- Individualizuota korpuso struktūra
- OEM gamyba pagal kliento brėžinius
Gofruotojo rezistoriaus dėžė sugeria regeneracinę energiją, susidarančią variklio lėtėjimo metu, ir padeda išvengti nuolatinės srovės magistralės viršįtampio gedimų.
Skirtas dažnoms stabdymo operacijoms kranuose, kėlimo įrenginiuose ir medžiagų tvarkymo sistemose.
Užtikrina stabilų stabdymo efektyvumą didelės galios varikliams, dirbantiems nuolatinės apkrovos sąlygomis.
Tinka liftų sistemoms, kurioms reikalingas dažnas greitėjimas, lėtėjimas ir energijos suvartojimo kontrolė.
Naudojamas kaip patikimas didelės galios apkrovos komponentas elektros bandymams ir energijos išsklaidymui.
DUFEW gofruoto rezistoriaus dėžutė turi modulinę vidinio rezistoriaus struktūrą. Keli rezistorių elementai yra suskirstyti į nepriklausomas grupes ir sujungti per atskiras grandines, todėl lengviau prižiūrėti ir sumažinti pakeitimo išlaidas.
Sugedus vienai rezistorių grupei, technikai tereikia pakeisti sugadintą modulį, o ne pakeisti visą rezistorių dėžutę. Ši konstrukcija žymiai pagerina įrangos prieinamumą ir sumažina ilgalaikės priežiūros išlaidas.
Vidiniai rezistorių elementai yra suskirstyti į atskiras grandines. Vieną pažeistą sekciją galima pakeisti savarankiškai, nedarant įtakos kitų rezistorių grupių veikimui.
Priekyje sumontuotas aukštos srovės gnybtų blokas užtikrina centralizuotą ir organizuotą laidus. Didelius maitinimo kabelius galima lengvai prijungti ir atjungti montuojant, tikrinant ir prižiūrint.
Standartinis temperatūros apsaugos jungiklis automatiškai atjungia grandinę, kai atsiranda nenormalios temperatūros sąlygos, taip užkertant kelią rezistorių sugadinimui dėl perkaitimo veikiant be priežiūros.
DUFEW gofruotojo rezistoriaus dėžutė yra specialiai sukurta didelės apkrovos įrangai, kuriai reikalingas dažnas stabdymas, didelis energijos sugertis ir ilgas nepertraukiamas veikimas.
Jis tinka pramoniniams tikslams, pvz., valcavimo staklynams, uosto kranams ir dideliems liftams, kur stabdymo rezistoriai turi atlaikyti pasikartojančius energijos iškrovimo ciklus.
Tinka įrangai su dažnomis energijos grįžtamojo ryšio sąlygomis, įskaitant valcavimo staklynus, uosto mašinas ir sunkiųjų krovinių liftus. Nurodytomis eksploatavimo sąlygomis ciklinis tarnavimo laikas gali viršyti 9000 valandų.
Didelės galios įrenginiuose arba aukštos temperatūros aplinkoje gali būti sumontuoti aušinimo ventiliatoriai, siekiant pagerinti šilumos išsklaidymo efektyvumą ir palaikyti stabilų veikimą.
Vienodo korpuso matmenys leidžia lygiagrečiai montuoti kelias rezistorių dėžes, o tai suteikia tvarkingą didelių testavimo sistemų ir visos elektros valdymo įrangos išdėstymo sprendimą.
Rezistoriaus elementas gaminamas iš konstantano arba nikelio-chromo lydinio juostelių, suformuotų į gofruotą struktūrą. Ši konstrukcija sumažina parazitinį induktyvumą ir pagerina atsako našumą, todėl tinka aukšto dažnio impulsiniam stabdymui ir sudėtingoms pramonės reikmėms.
Padidėjęs gofruotos juostos paviršiaus plotas padidina šilumos išsklaidymo efektyvumą, išlaikant ≤300 ppm/℃ temperatūros koeficientą, kad būtų užtikrintas stabilus atsparumas veikimo metu.
Pagrindiniai pranašumai yra mažos induktyvumo charakteristikos, puikus terminis stabilumas, efektyvus šilumos išsklaidymas ir patikimas veikimas dažnos impulsinės apkrovos sąlygomis.
Korpusas pagamintas iš aliuminio-cinku dengto plieno lakšto, užtikrinančio stiprų atsparumą korozijai ir apsaugą nuo oksidacijos pramoninėje aplinkoje. Tikslūs lenkimo, suvirinimo procesai ir optimizuoti vėdinimo kanalai pagerina konstrukcijos stiprumą ir oro srauto efektyvumą.
Pagrindiniai pranašumai yra atsparumas korozijai, mechaninis patvarumas, geresnis šilumos valdymas ir prisitaikymas prie sudėtingų darbo sąlygų.
Aukštos temperatūros keraminės arba žėručio atramos naudojamos gofruotiems rezistorių elementams pritvirtinti, tuo pačiu užtikrinant elektrinę izoliaciją tarp šildymo komponentų ir korpuso. Izoliacijos konstrukcija išlaiko patikimą veikimą iki 350 ℃ temperatūros sąlygomis.
Pagrindiniai pranašumai yra atsparumas aukštai temperatūrai, stabili elektros izoliacija, padidintas saugumas ir ilgas tarnavimo laikas esant nuolatiniam šiluminiam stresui.
Rezistorių dėžutėje yra didelės srovės varinės šynos gnybtų konstrukcija, sukurta patikimam prijungimui didelės galios įrenginiuose. Kelių grandinių laidų konstrukcija padeda organizuoti kabelių jungtis, sumažinti šilumos gamybą ir pagerinti elektros stabilumą.
Pagrindiniai pranašumai yra didelė srovės perdavimo galimybė, patogus montavimas, stabilus elektros jungtis ir tinkamumas didelėms elektros sistemoms.
Papildomos konfigūracijos apima temperatūros apsaugos jungiklius ir ašinius aušinimo ventiliatorius. Temperatūros jungiklis suteikia papildomos saugos, nes atjungia grandinę, kai susidaro neįprastos temperatūros sąlygos, o priverstinis oro aušinimas padeda sumažinti temperatūros kilimą ir pagerinti nepertraukiamo veikimo galimybes uždaruose įrenginiuose.
| Elektros našumas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | Izoliacijos varža ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė 5S galia | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinis veikimas (iškrovimas 10S, intervalas 90S) | Daugiau nei 9000h |
| Pastovios būsenos drėgna šiluma | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Greitas temperatūros pokytis | -55 ℃, 55 ℃, 155 ℃ po 15 minučių, 5 ciklai | △R≤±(2%R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Vardinio atsparumo apkrovai ir statinio atsparumo palyginimas | Mažiau nei 300 ppm/℃ |
| Ugniai atsparumas | 10 kartų vardinė galia 5 minutes | Raudonas švytėjimas, bet be liepsnos |
| Mechaninis veikimas | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5-200Hz, 1g, 98m/S² | Nėra matomų konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | Švino gnybtas panardintas į 350±5 ℃ lydmetalą, skirtą 3S | △R≤±(1%R+0,05Ω）) Jokių matomų išorinių pažeidimų, aiškus žymėjimas |
| Lituojamumas | Gnybtas panardintas į 235±5 ℃ lydmetalą, skirtas 5S | Litavimo padengimas gnybtų paviršiuje ≥95% |
Norint pagerinti sistemos stabilumą, saugumą ir techninės priežiūros efektyvumą, svarbu pasirinkti tinkamą stabdžių rezistoriaus sprendimą. Palyginti su atskirais aliumininiais rezistoriais, vamzdiniais rezistoriais ar atskirais rezistorių elementais, DUFEW siūlo labiau integruotą dizainą su geresne apsauga, šilumos valdymu ir lengvesniu instaliavimu pramoniniams elektros energijos tiekimams.
| Palyginimo matmenys | Gofruoto rezistoriaus dėžutė | Tradicinis viengubas aliuminio korpusas / vamzdinis / nepriklausomas rezistorius |
|---|---|---|
| Galios valdymo galimybė | Keli gofruoto rezistoriaus elementai gali būti sujungti nuosekliosiomis ir lygiagrečiomis grandinėmis, todėl viename korpuse galima pasiekti iki 30 kW galios, tuo pačiu užtikrinant vieningą apsaugą ir ryšio valdymą. | Atskiri rezistoriai paprastai turi ribotą galią. Keliems blokams reikia papildomos kombinacijos, laidų ir apsaugos konstrukcijų, todėl įrengimas tampa sudėtingesnis. |
| Aukšto dažnio našumas | Gofruotojo lydinio juostos struktūra pasižymi žemo induktyvumo charakteristikomis, padeda sumažinti įtampos šuolius, elektromagnetinius trukdžius ir nestabilumą aukšto dažnio stabdymo operacijų metu. | Tradicinės rezistorių struktūros gali generuoti didesnį parazitinį induktyvumą, kuris gali turėti įtakos našumui taikant greito perjungimo ar impulsinio stabdymo sąlygas. |
| Apsauga ir sauga | Integruotas metalinis korpusas apsaugo vidinius šildymo elementus nuo dulkių, drėgmės ir atsitiktinio prisilietimo. Apsaugos laipsniai gali būti pritaikyti pagal taikymo reikalavimus. | Atviri rezistorių elementai užtikrina ribotą aplinkos apsaugą ir gali prireikti papildomų apsauginių dangtelių arba apsauginių komponentų. |
| Šilumos valdymas | Vidinė oro srauto struktūra ir optimizuotas rezistorių išdėstymas pagerina šilumos paskirstymą ir sumažina vietinės temperatūros kaupimąsi nuolatinio veikimo metu. | Keliems kartu sumontuotiems nepriklausomiems rezistoriams gali trūkti efektyvaus oro srauto organizavimo, todėl padidėja netolygaus šildymo ir pagreitinto senėjimo rizika. |
| Priežiūros patogumas | Modulinė vidinė konstrukcija leidžia lengviau patikrinti ir pakeisti. Integruoti gnybtai ir temperatūros apsaugos komponentai supaprastina priežiūros procedūras. | Atskiriems rezistorių įrengimams paprastai reikia sudėtingesnių laidų ir komponentų keitimo procesų be centralizuotos apsaugos ir stebėjimo. |
A: Šis sprendimas yra tinkamas, kai programai reikalinga didesnė galia, integruota korpuso apsauga arba patogesnė priežiūra, nei gali suteikti vienas rezistorius. Jis dažniausiai naudojamas kintamo dažnio pavarų sistemose, kranuose, liftuose, valcavimo staklynuose ir kitoje pramoninėje įrangoje, kuriai dažnai reikia stabdyti.
A: Integruotas temperatūros apsaugos jungiklis nuolat stebi darbinę temperatūrą. Kai temperatūra viršija iš anksto nustatytą saugos ribą, apsaugos įtaisas atjungia grandinę, kad sumažintų perkaitimo riziką ir apsaugotų rezistorių sistemą.
A: Taip. Tais atvejais, kai naudojama didelė galia, dažni stabdymo ciklai arba ribotos vėdinimo sąlygos, gali būti įdiegta pasirenkama aušinimo ventiliatoriaus sistema, kuri pagerina šilumos išsklaidymo ir stabilų veikimą.
A: Taip. Vidiniai rezistorių elementai gali būti sukonfigūruoti į kelias nepriklausomas grupes pagal taikymo reikalavimus. Tai leidžia lanksčiai reguliuoti apkrovą, lengviau izoliuoti gedimus ir pagerinti sistemos patikimumą.
A: Standartinės konfigūracijos palaiko galią nuo 1KW iki 30KW. Programoms, kurioms reikalingi skirtingi galios lygiai, DUFEW gali sukurti pritaikytus sprendimus, pagrįstus eksploatavimo sąlygomis ir techninėmis specifikacijomis.
A: Atsparumo vertes galima pritaikyti pagal sistemos reikalavimus. Standartinės parinktys apima skirtingus atsparumo diapazonus ir ±3%, ±5% ir ±10% tolerancijas, priklausomai nuo elektros pritaikymo.
A: Jis plačiai naudojamas pramoninėse pavarose ir energijos valdymo programose, įskaitant kintamo dažnio pavaras, kranus, uosto mašinas, liftus, valcavimo stakles, automatikos įrangą ir elektros bandymo sistemas. Jis ypač tinka tais atvejais, kai reikia pakartotinio stabdymo, energijos išsklaidymo ir stabilių šiluminių savybių.
A: Taip. DUFEW palaiko pritaikytus dizainus pagal kliento reikalavimus, įskaitant galią, atsparumo vertę, gaubto struktūrą, apsaugos lygį, aušinimo metodą ir vidinės grandinės konfigūraciją. Klientai gali pateikti išsamią paraiškos informaciją arba techninius brėžinius, o DUFEW inžinieriai parengs tinkamą sprendimą pagal faktines eksploatavimo sąlygas.
