Siūlome platų asortimentą, įskaitant rezistorius, stabdžių blokus, reaktorius, galios filtrus ir transformatorius, su visomis pritaikymo galimybėmis, kad atitiktų įvairius taikymo reikalavimus.
„Load Resistor Box“ yra elektrinis bandymo įrenginys, kuris naudoja rezistorių elementus, kad imituotų faktines elektros įrangos energijos suvartojimo sąlygas. Veikiant elektros energiją paverčiant kontroliuojama šiluma, inžinieriai gali įvertinti išėjimo stabilumą, apkrovą, reakciją į perkrovą, apsaugos funkcijas ir ilgalaikį veikimo patikimumą.
Skirtingai nuo stabdymo rezistorių sprendimų, kurie daugiausia skirti absorbuoti regeneracinę energiją iš variklio lėtėjimo, apkrovos rezistoriaus dėžutė veikia kaip kontroliuojama bandomoji apkrova, skirta patikrinti energijos šaltinių ir galios konvertavimo įrangos veikimą.
Vidinis rezistorius susideda iš kelių gofruotų rezistorių elementų, išdėstytų nuosekliomis ir lygiagrečiomis jungtimis, kad būtų galima pasiekti skirtingas apkrovos konfigūracijas. Nepriklausomos apkrovos sekcijos leidžia vartotojams reguliuoti testavimo sąlygas perjungiant skirtingas rezistorių grupes nekeičiant bendros aparatinės įrangos struktūros.
Darbo procesą galima apibūdinti taip:
Maitinimo įrangos išvestis → apkrovos rezistoriaus dėžutės įvestis → rezistoriaus apkrovos sąnaudos → našumo duomenų įvertinimas

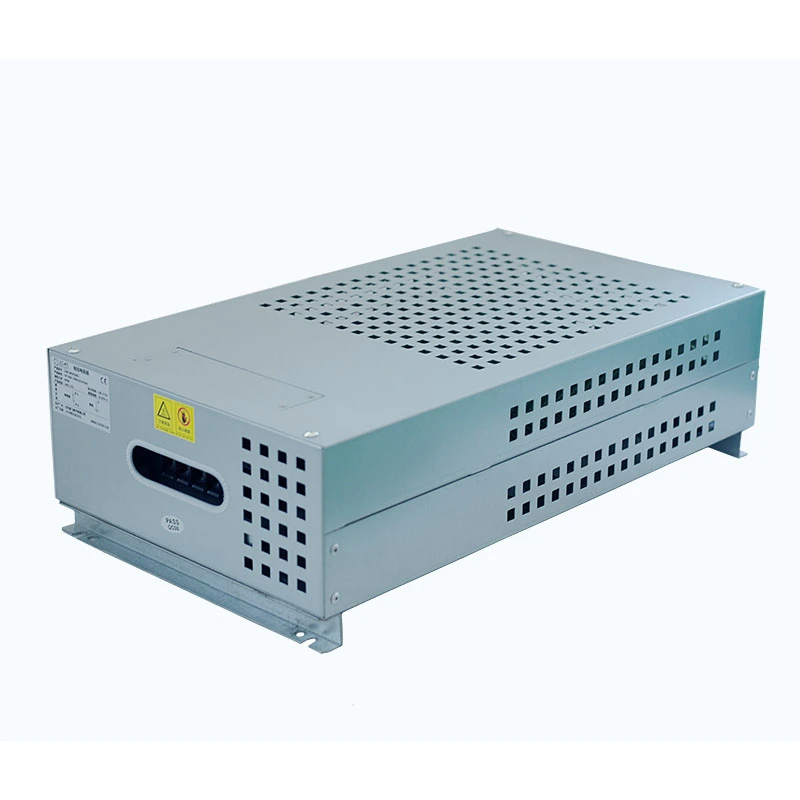

Korpusas pagamintas iš aliuminio-cinku dengto plieno lakšto, užtikrinančio mechaninę apsaugą, efektyvų šilumos išsklaidymą, atsparumą korozijai ir patogų montavimą. Specialus gnybtų blokas yra integruotas išoriniam elektros prijungimui, o pasirinktinai galimas priverstinis oro aušinimas, kai reikalingas nuolatinis didelės galios veikimas.
| Parametras | Specifikacija |
|---|---|
| Galios diapazonas | 1KW-30KW |
| Darbinė įtampa | ≤1200V |
| Atsparumo diapazonas | 0,01Ω---1KΩ |
| Pasipriešinimo tolerancija | ±3/±5/±10 |
| Apsaugos laipsnis | IP20/IP23 |
| Temperatūros koeficientas | ≤300 ppm/℃ |
| Antipireno klasė | UL 94V-2 |
| Standarto atitiktis | GB-5792 |
Įranga užtikrina kontroliuojamas apkrovos sąlygas, kad būtų galima patikrinti UPS vardinę išėjimo galią, reakciją į perkrovą, įtampos stabilumą ir ilgalaikį veikimą. Taikydami skirtingus apkrovos lygius, inžinieriai gali įvertinti UPS elgesį tokiomis sąlygomis, kurios labiau atitinka faktinius veikimo reikalavimus.
Kaip dirbtinė elektros apkrova, įranga gali būti naudojama norint patikrinti generatoriaus galingumą prieš pradedant eksploatuoti arba atliekant planinę priežiūrą. Įprastas pritaikymas apima dyzelinio generatoriaus bandymus, atsarginės maitinimo sistemos patikrą ir gamyklos priėmimo bandymus, padedančius patvirtinti išėjimo našumą nustatytomis apkrovos sąlygomis.
Valdoma varžinė apkrova leidžia inžinieriams įvertinti išėjimo srovės pajėgumus, šilumines charakteristikas, apsaugos funkcijas ir ilgalaikį keitiklių bei maitinimo šaltinių veikimo patikimumą. Reguliuojamos apkrovos sąlygos taip pat palaiko bandymus įvairiuose įrangos veikimo etapuose.
Sistema užtikrina kontroliuojamas akumuliatoriaus sistemų, PCS įrangos ir energijos valdymo sistemų iškrovimo apkrovas, leidžiančias inžinieriams įvertinti iškrovimo našumą ir veikimo stabilumą nurodytomis elektros sąlygomis.
Vidinės grandinės yra suskirstytos į kelias nepriklausomas apkrovų grupes, todėl galią galima palaipsniui reguliuoti pagal reikiamą bandymo profilį. Ši konfigūracija palaiko lanksčius apkrovų derinius, kartojamas bandymo sąlygas ir lengvesnį gedimų izoliavimą, kai reikia patikrinti atskiras dalis.
Sistema gali atkurti įvairias apkrovos sąlygas, pradedant eksploatavimu esant mažai apkrovai ir baigiant visos apkrovos ir trumpalaikių perkrovų bandymais, todėl inžinieriai gali įvertinti įrangos veikimą platesniame veikimo diapazone.
| Bandymo būklė | Tikslas |
|---|---|
| Lengva apkrova | Patikrinkite mažos galios veikimą |
| Pusė apkrova | Patikrinkite vidutinės apkrovos veikimą |
| Pilna apkrova | Patvirtinkite vardinę talpą |
| Perkrova | Įvertinkite apsaugos galimybes |
Integruotą gnybtų struktūrą galima sukonfigūruoti tiek kintamos, tiek nuolatinės srovės testavimo programoms, suteikiant didesnį lankstumą bandant įvairių tipų maitinimo įrangą. Esant maksimaliai 1200 V darbinei įtampai, sistema gali atitikti įvairius pramoninės galios bandymo reikalavimus, nereikalaujant keisti pagrindinės rezistoriaus struktūros.
Prieš montuodami, pasirinkite atitinkamą galią, varžos vertę ir apsaugos klasę, atsižvelgdami į išbandytą įrangos išėjimo galią, reikalingas bandymo sąlygas ir montavimo aplinką. Tinkamas specifikacijų suderinimas yra būtinas saugiam energijos išsklaidymui bandymo metu.
Prieš montuodami patikrinkite korpusą, gnybtų blokus ir aušinimo sistemą, kad įsitikintumėte, jog įranga nepažeista ir paruošta darbui. Bet kokius matomus pažeidimus ar nenormalumus reikia pašalinti prieš prijungiant prie elektros tinklo.
Įrenginį sumontuokite gerai vėdinamoje vietoje, kurioje būtų pakankamai vietos šilumai išsklaidyti. Montavimo vieta turi būti atokiau nuo degių medžiagų, riboto oro srauto sąlygų ir per didelės drėgmės, galinčios turėti įtakos saugiam darbui.
Naudokite korpuse esančias tvirtinimo angas, kad saugiai pritvirtintumėte įrenginį ant grindų arba nurodytos bandymo platformos. Montavimo konstrukcija turi atitikti įrangos svorį ir eksploatavimo sąlygas.
Prijunkite patikrintos įrangos išvesties gnybtus prie apkrovos įvesties gnybtų pagal pateiktą laidų schemą. Naudojant nuolatinę srovę, turi būti patvirtintas poliškumas, o visos gnybtų jungtys turi būti tinkamai priveržtos ir sujungtos kabeliais, atitinkančiais numatomą srovę.
Patikrinę visą elektros jungtį, pradėkite bandymą esant žemai apkrovai ir palaipsniui didinkite aktyviosios apkrovos dalis pagal bandymo procedūrą. Eksploatacijos metu stebėkite rezistoriaus temperatūrą ir kitas susijusias veikimo sąlygas, kad įsitikintumėte, jog įranga neviršija nurodyto diapazono.
„Dufew Load Resistor Box“ skirta ilgalaikiam elektros bandymui, o prieš pristatymą patikrinamas elektrinis ir mechaninis veikimas. Atliekant bandymus pagrindinis dėmesys skiriamas atsparumo charakteristikoms, elektrinei saugai, mechaniniam vientisumui ir stabiliam veikimui esant skirtingoms apkrovos sąlygoms, taip padedant užtikrinti patikimą veikimą pramoninių bandymų aplinkoje.
| Elektrinės charakteristikos | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Dielektrinis stiprumas | 2500VAC/50Hz/60S | Nuotėkio srovė ≤10mA |
| Izoliacijos atsparumas | 1000VDC | Izoliacijos varža ≥100MΩ |
| Trumpalaikė perkrova | 10 kartų vardinė galia 5S | Jokių matomų pažeidimų |
| Ilgalaikis apkrovos gyvenimas | Ciklinis veikimas (iškrovimas 10S, intervalas 90S) | Daugiau nei 9000h |
| Pastovios būsenos drėgna šiluma | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Greitas temperatūros pokytis | -55 ℃, 55 ℃, 155 ℃ po 15 minučių, 5 ciklai | △R≤±(2%R+0,05Ω) |
| Atsparumas karščiui | 350 ℃/2 val | Nėra akivaizdžių spalvos pakitimų ar pažeidimų |
| Temperatūros koeficientas | Atsparumo esant vardinei apkrovai ir statinio pasipriešinimo palyginimas | Mažiau nei 300 ppm/℃ |
| Ugniai atsparumas | 10 kartų vardinė galia 5 minutes | Raudonas švytėjimas, bet be liepsnos |
Korpuso konstrukcija sukurta taip, kad atlaikytų transportavimą, montavimą ir pramoninę eksploatavimo aplinką. Mechaniniai bandymai užtikrina, kad gnybtų sistema ir korpuso konstrukcija išliktų patikimi ilgalaikio naudojimo metu.
| Mechaninės charakteristikos | Bandymo sąlygos | Spektaklis |
|---|---|---|
| Terminalo stiprumas | 45N/30S | Jokio atsipalaidavimo ar matomų pažeidimų |
| Atsparumas vibracijai | 5-200Hz, 1g, 98m/S² | Nėra matomų konstrukcinių pažeidimų |
| Atsparumas litavimui karščiui | Švino gnybtas panardintas į 350±5 ℃ lydmetalą, skirtą 3S | △R≤±(1%R+0,05Ω）) Jokių matomų išorinių pažeidimų, aiškus žymėjimas |
| Lituojamumas | Gnybtas panardintas į 235±5 ℃ lydmetalą, skirtas 5S | Gnybtų paviršiaus litavimo aprėptis ≥95 % |
Skirtingi bandymo reikalavimai reikalauja skirtingų apkrovos sąlygų. Vidines rezistorių grupes galima sukonfigūruoti į kelias nepriklausomas dalis, leidžiančias vartotojams reguliuoti taikomą apkrovą pagal faktines bandymo procedūras.
Tipiškos konfigūracijos apima:
| Įkrovimo režimas | Testavimo tikslas |
|---|---|
| Maža apkrova | Patikrinkite paleidimo našumą ir mažos galios veikimą |
| Vidutinė apkrova | Įvertinkite dalinės išvesties galimybes |
| Pilna apkrova | Patvirtinkite vardinės galios našumą |
| Perkrova Apkrova | Patikrinkite apsaugos reakciją ir sistemos stabilumą |
Ši sekcijų konstrukcija leidžia inžinieriams atlikti kelis bandymus su vienu įrenginiu, o ne paruošti kelis fiksuotos vertės apkrovos įrenginius.
Gamybos bandymams, laboratorinei patikrai ir įrangos patikimumo įvertinimui apkrovos įranga dažnai turi veikti nuolatinėmis ir sudėtingomis sąlygomis. „Dufew Load Resistor Box“ yra sukurtas su stabiliu atsparumu, optimizuota šilumos išsklaidymo struktūra, nepriklausomu rezistorių grupavimu ir pasirenkamu priverstiniu oro aušinimu, kad būtų galima atlikti ilgalaikius didelės galios bandymus.
Dėl šios konstrukcijos jis tinkamas tokioms reikmėms kaip gamyklos senėjimo bandymai, generatoriaus veikimo patikrinimas, UPS patikimumo įvertinimas ir maitinimo šaltinio bandymai, kai reikalingos nuoseklios apkrovos sąlygos.
Suzhou Dufew Electrical Co., Ltd. taiko struktūrizuotas kokybės kontrolės procedūras visame gamybos procese, apimančią medžiagų tikrinimą, surinkimo kontrolę ir galutinį veikimo patikrinimą. Kiekvienas etapas valdomas taip, kad būtų užtikrintas elektrinis patikimumas, mechaninis stabilumas ir pastovus gaminio veikimas.
Atvežamos medžiagos yra tikrinamos siekiant patikrinti rezistorių elementų, metalinių gaubtų medžiagų, gnybtų komponentų ir izoliacinių medžiagų kokybę prieš pradedant gamybą.
Surinkimo metu Dufew kontroliuoja rezistorių grupavimą, elektros jungčių patikimumą, izoliacijos atstumą ir mechaninį tvirtinimą, siekdama užtikrinti, kad gatavas produktas atitiktų techninius reikalavimus.
Prieš pristatymą kiekvienas blokas yra visapusiškai patikrintas, įskaitant varžos matavimą, izoliacijos bandymus, dielektrinio stiprumo bandymus, konstrukcijų patikrinimą ir funkcinių savybių patikrinimus.
Suzhou Dufew Electrical Co., Ltd. specializuojasi galios elektronikos komponentuose, įskaitant rezistorius, stabdžių sistemas, reaktorius, transformatorius ir galios filtrus. Turėdamas patirtį pramonės automatizavimo, energijos sistemų ir elektros įrangos taikymo srityse, Dufew supranta praktinius patikimos testavimo aplinkos reikalavimus.
Įvairūs bandymų projektai reikalauja skirtingų elektrinių ir mechaninių konfigūracijų. „Dufew“ teikia pritaikytus sprendimus pagal vardinę galią, varžos vertę, įtampos lygį, apkrovos laipsnius, aušinimo reikalavimus, gaubto struktūrą ir montavimo sąlygas, padedančius klientams pasiekti tinkamus konkrečios įrangos testavimo rezultatus.
„Dufew“ padeda įrangos gamintojams, sistemų integratoriams, elektros skirstytojams ir pramoniniams vartotojams, teikdama inžinerinę pagalbą, pritaikydama gaminius ir standartizuotus gamybos procesus. Šios galimybės padeda užtikrinti stabilų tiekimą ir patikimus elektros sprendimus pasauliniam pramoniniam pritaikymui.
Apkrovos testavimo sistema reikalauja ne tik pakankamos galios, bet ir tikslaus apkrovos modeliavimo, stabilaus ilgalaikio veikimo ir patogaus veikimo. Palyginti su fiksuotais pavieniais rezistoriais arba įprastais stabdymo rezistorių sprendimais, „Dufew Load Resistor Box“ suteikia lankstesnes maitinimo įrangos tikrinimo testavimo funkcijas.
| Palyginimo matmenys | Apkrovos rezistorių dėžutė | Tradicinė vieno rezistoriaus / stabdymo rezistoriaus dėžutė |
|---|---|---|
| Pagrindinis taikymo tikslas | Skirta UPS, generatorių, keitiklių ir maitinimo šaltinių maitinimo įrangos testavimui, senėjimo bandymams ir našumui tikrinti. | Daugiausia skirtas energijos suvartojimui stabdant varikliu arba naudojant fiksuotą pasipriešinimą. |
| Apkrovos reguliavimo galimybė | Kelios nepriklausomos rezistorių sekcijos leidžia žingsnis po žingsnio perjungti apkrovą, kad būtų imituojamos skirtingos darbo sąlygos. | Paprastai pateikiamos fiksuotos varžos vertės su ribota arba nereguliuojama apkrova. |
| Lankstumo testavimas | Palaiko lengvos apkrovos, pusės apkrovos, visos apkrovos ir perkrovos modeliavimą, kad būtų galima visapusiškai įvertinti įrangą. | Dažniausiai naudojamas vienai veikimo sąlygai ir negali efektyviai imituoti įvairių bandymų scenarijų. |
| AC/DC suderinamumas | Sukurta su vieninga gnybtų jungtimi, leidžiančia išbandyti kintamos ir nuolatinės srovės maitinimo įrangą pagal konfigūracijos reikalavimus. | Daugelis sprendimų yra skirti tam tikroms nuolatinės srovės magistralės arba stabdymo reikmėms ir yra riboto universalumo. |
| Nepertraukiamo įkrovimo veikimas | Optimizuota gaubto struktūra ir šiluminė konstrukcija palaiko ilgalaikį apkrovos bandymą ir senėjimą. | Daugelis stabdymo rezistorių gaminių yra skirti trumpalaikiam energijos sugėrimui ir nuolatinės apkrovos metu gali padidėti temperatūra. |
| Priežiūros patogumas | Nepriklausomos apkrovos grandinės supaprastina patikrinimą ir trikčių šalinimą. Atskiros sekcijos gali būti tikrinamos atskirai atliekant techninę priežiūrą. | Dėl fiksuotų vidinių konstrukcijų trikčių šalinimas ir keitimas tampa sudėtingesni. |
Apkrovos tikrinimo įranga daugiausia naudojama elektros apkrovoms imituoti ir maitinimo sistemų veikimui patikrinti, įskaitant generatorių, UPS sistemų, keitiklių ir maitinimo šaltinių išėjimo pajėgumą, stabilumą ir reakciją į perkrovą. Stabdymo rezistorių sprendimai daugiausia taikomi variklio pavaros sistemose, kad sugertų regeneracinę energiją lėtėjimo metu ir išvengtų nuolatinės srovės magistralės viršįtampių.
Sistemoje naudojamas sekcinis apkrovos valdymas, kai vidinės rezistorių grupės yra suskirstytos į nepriklausomas grandines. Perjungdami skirtingas sekcijas, vartotojai gali imituoti įvairias darbo sąlygas, įskaitant lengvą apkrovą, dalinę apkrovą, vardinę apkrovą ir perkrovos sąlygas. Ši konfigūracija pagerina testavimo lankstumą ir pakartojamumą.
Aušinimo būdas parenkamas atsižvelgiant į galią, veikimo trukmę, įrengimo aplinką, šilumos išsklaidymo reikalavimus. Standartinės konfigūracijos naudoja natūralų oro srautą, o priverstinis oro aušinimas gali būti pridėtas tais atvejais, kai reikia didesnės galios arba ilgesnio nepertraukiamo veikimo.
Taip. Dufew Electric gali pritaikyti varžos vertes, vardinę galią, įtampos lygius, apkrovos laipsnius, aušinimo būdus, gaubtų konstrukcijas ir gnybtų konfigūracijas pagal konkrečius bandymo reikalavimus.
Jis tinkamas generatorių, UPS sistemų, keitiklių, nuolatinės srovės maitinimo šaltinių, įkroviklių, energijos kaupimo konvertavimo įrangos ir kitų pramoninių maitinimo sistemų veikimo patikrinimui, techninės priežiūros bandymams, senėjimo bandymams ir laboratoriniam vertinimui.
Taip. „Dufew Electric“ teikia inžinerinę pagalbą, pagrįstą klientų įrangos specifikacijomis ir bandymo reikalavimais, padedanti sukurti tinkamas konfigūracijas įvairioms galios galioms, elektros sąlygoms ir įrengimo aplinkai.
