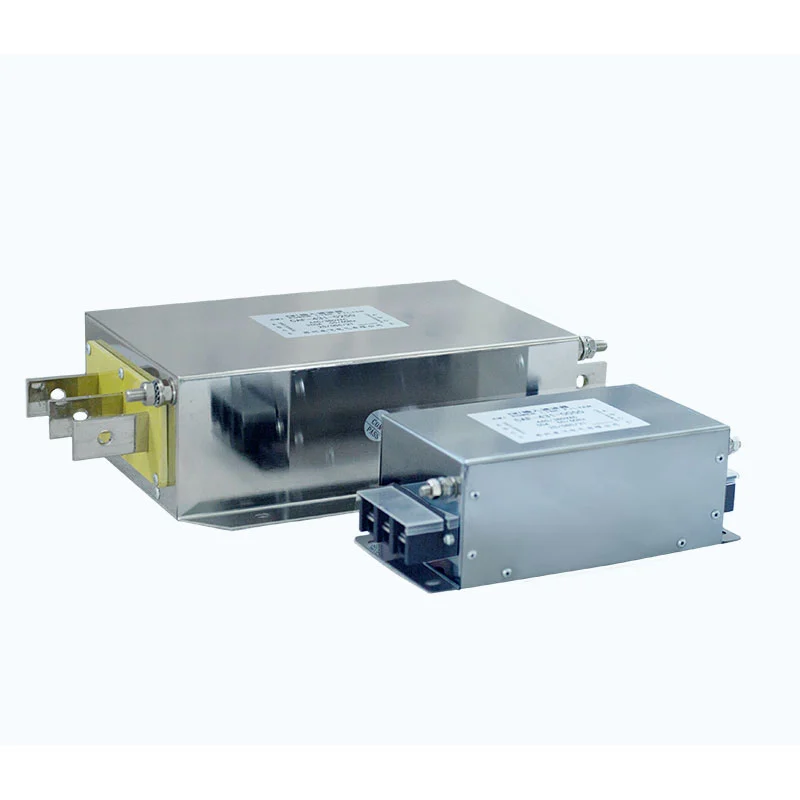

Vienfazis filtras

Dufew elektrinis vienfazis filtras skirtas slopinti laidus elektromagnetinius trukdžius, kuriuos generuoja galios elektroninė įranga aukšto dažnio perjungimo metu.

Įrengtas tarp kintamosios srovės maitinimo šaltinio ir įrangos įvesties gnybtų (L/N), filtras naudoja induktorius, kondensatorius ir slopinimo komponentus, kad sudarytų optimizuotą LC filtravimo tinklą. Grandinė suteikia didelę varžą nepageidaujamiems aukšto dažnio trikdžių signalams, tuo pačiu leisdama įprastą 50Hz/60Hz galios perdavimą.

Veikiant vienfazėms VFD sistemoms, servo pavaroms ir perjungimo maitinimo šaltiniams, aukšto dažnio perjungimo triukšmas gali sklisti maitinimo kabeliais ir paveikti netoliese esančią elektroninę įrangą.

Filtras efektyviai sumažina:

- Diferencialinio režimo trukdžiai tarp elektros linijų

- Bendrojo režimo trukdžiai tarp elektros linijų ir žemės

- Atliktas elektromagnetinio triukšmo perdavimas

- Su EMS susijusios įrangos gedimo rizika

Dėl optimizuoto grandinės dizaino ir komponentų suderinimo Dufew vienfazis filtras užtikrina stabilų slopinimo našumą, kontroliuojamą nuotėkio srovę ir patikimą veikimą pramoninėje aplinkoje.

Pažangi EMI slopinimo technologija

Optimizuota LC filtravimo grandinė

Filtras integruoja induktorius, kondensatorius ir slopinimo komponentus, kad sukurtų dažnio atrankos varžos tinklą.

Dizainas suteikia:

- Aukšto dažnio trukdžių slopinimas

- Patobulinta triukšmo izoliacija

- Stabilus jėgos perdavimas

- Patobulintas EMC atitikties veikimas

Bendrojo režimo ir diferencialinio režimo triukšmo slopinimas

Perjungimo įtaisų generuojami elektros trukdžiai dažniausiai atsiranda dviem perdavimo keliais.

Diferencialinio režimo trukdžiai

Atsiranda tarp elektros linijų ir daugiausia sukelia perjungimo grandinės ir galios konvertavimo komponentai.

Bendrojo režimo trukdžiai

Atsiranda tarp elektros linijų ir žemės ir gali paveikti jautrias valdymo sistemas, ryšio įrenginius ir tiksliuosius prietaisus.

Dufew optimizuoja filtravimo grandinę, kad slopintų abu trukdžių režimus ir pagerintų bendrą sistemos stabilumą.

Techniniai privalumai

1. Patobulintas elektromagnetinis suderinamumas

Filtras padeda sumažinti trukdžių perdavimą tarp elektroninės įrangos ir maitinimo tinklo, palaikydamas mažesnį laidumą, pagerindamas EMC veikimą, sumažindamas netoliese esančios įrangos trikdžius ir stabilesnį sistemos veikimą.

2. Kompaktiškas dizainas, skirtas ribotos erdvės spintelėms

Vienfazė konstrukcija skirta kompaktiškai elektros instaliacijai, su nedideliu instaliacijos plotu, paprasta L/N laidais ir lanksčia spintelių integracija. Jo praktiška konfigūracija taip pat palengvina pakeitimą ir įprastinę priežiūrą.

3. Patikimas pramonės našumas

„Dufew“ taiko kontroliuojamus gamybos procesus, kad palaikytų stabilų veikimą pramonės automatizavimo aplinkoje. Pagrindiniai aspektai apima magnetinių komponentų pasirinkimą, izoliacijos struktūrą, elektrinių parametrų patikrą ir šiluminių savybių įvertinimą nuolatinio veikimo sąlygomis.

Tipinės programos

„Dufew“ vienfazis filtras tinka elektroninei įrangai, kuriai reikalingas geresnis EMS veikimas ir mažesni elektros linijos trukdžiai.

Tipiškas pritaikymas apima pramoninę automatiką ir gamybos įrangą, taip pat medicinos elektroniką, laboratorines sistemas, elektronines gamybos linijas ir ryšių įrangą, kur reikalinga stabili energijos kokybė ir veiksminga EMI kontrolė.

Individualizuotos dizaino galimybės

Skirtingoms programoms reikalingos skirtingos filtravimo charakteristikos. Dufew Electric teikia pritaikytus sprendimus, pagrįstus vardine įtampa, vardine srove, įrangos galios charakteristikomis, EMS reikalavimais, įrengimo erdve ir aplinkos sąlygomis.

Inžinerinė pagalba apima gaminio pasirinkimą, parametrų derinimą ir taikomųjų programų įvertinimą, kad būtų galima nustatyti tinkama filtro konfigūracija numatytai įrangai ir eksploatavimo sąlygoms.

Gamybos pajėgumai ir kokybės užtikrinimas

„Dufew Electric“ specializuojasi pramoninės galios elektronikos komponentuose, įskaitant EMI filtrus, harmoninius filtrus, reaktorius, stabdymo rezistorius ir pritaikytus elektros sprendimus. Vienfazių filtrų gamyboje pagrindiniai procesai apima magnetinių komponentų gamybą, precizinį surinkimą, elektrinių parametrų testavimą, izoliacijos veikimo patikrinimą ir šiluminio patikimumo įvertinimą.

Pagrindiniai kokybės patikrinimai gali apimti:

- Izoliacijos atsparumo bandymas
- Dielektrinio atsparumo bandymas
- Elektros veikimo patikrinimas
- Galutinė išvaizdos apžiūra

„Dufew Electric“ palaiko OEM gamybą, pasirinktinius filtrų sprendimus, techninį pritaikymo palaikymą ir bendradarbiavimą pramoniniuose projektuose pagal klientų reikalavimus.

Techninės specifikacijos

Vienfazis filtras vs trifazis filtras

DUK

1 klausimas: kokiai įrangai reikalingas vienfazis filtras?

Vienfazis filtras dažniausiai naudojamas vienfazėms VFD sistemoms, servo pavaroms, perjungimo maitinimo šaltiniams, UPS sistemoms, pramoniniams valdikliams ir kitai elektroninei įrangai, kuriai reikalingas EMI slopinimas.

2 klausimas: kur turėtų būti įdiegtas EMI filtras?

Filtras turi būti sumontuotas kintamosios srovės maitinimo įvesties pusėje tarp maitinimo šaltinio ir įrangos gnybtų. Teisingas įrengimas padeda išvengti įrangos keliamų trikdžių, kad jie negrįžtų į elektros tinklą.

3 klausimas: Ar šis filtras gali būti naudojamas keitiklio išvesties pusėje?

Ne. Įvesties pusės EMI filtrai yra skirti elektros linijos trukdžiams slopinti. VFD išvesties programoms reikalingi specialūs išvesties filtrai, sinusinės bangos filtrai arba dv/dt filtrai.

4 klausimas: kaip pasirinkti tinkamą filtro modelį?

Renkantis reikia atsižvelgti į vardinę įtampą, darbinę srovę, įrangos tipą, EMS reikalavimus, įrengimo aplinką ir spintelės erdvę. Dufew teikia pritaikytas rekomendacijas, pagrįstas faktinėmis naudojimo sąlygomis.
